- JJG 986-2004 木材含水率测量仪检定规程

【国家计量标准(JJ)】 木材含水率测量仪检定规程
本网站 发布时间:
2024-10-16 18:48:56
- JJG986-2004
- 现行
标准号:
JJG 986-2004
标准名称:
木材含水率测量仪检定规程
标准类别:
国家计量标准(JJ)
英文名称:
Verification Regulation of Wood Moisture Content Measuring Meters标准状态:
现行-
发布日期:
2004-03-02 -
实施日期:
2004-06-02 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
3.23 MB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
JJG 986-2004 木材含水率测量仪检定规程 JJG986-2004
本规程适用于对木材及其制品含水率进行测量的木材含水率测量仪的首次检定、后续检定和使用中的检验。

部分标准内容:
中华人民共和国国家计量检定规程JJG986-2004
木材含水率测量仪
Wood Moisture Content Measuring Meters2004-03-02发布
2004-06-02实施
国家质量监督检验检疫总局发布JJG986—2004

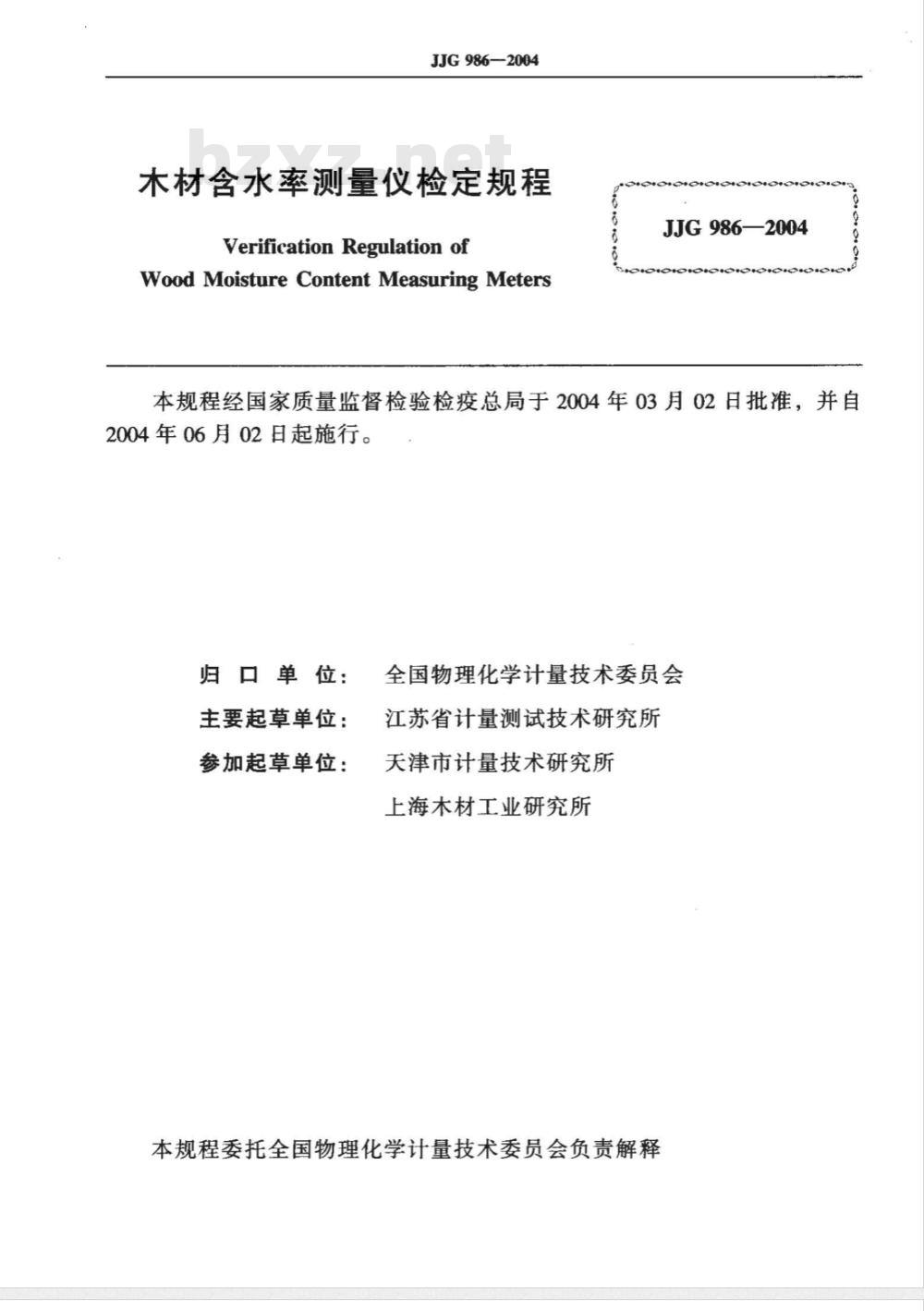

木材含水率测量仪检定规程
Verification Regulation of
Wood MoistureContentMeasuringMetersJJG986—2004
本规程经国家质量监督检验检疫总局于2004年03月02日批准,并自2004年06月02日起施行。
归口单位:
主要起草单位:
参加起草单位:
全国物理化学计量技术委员会
江苏省计量测试技术研究所
天津市计量技术研究所
上海木材工业研究所

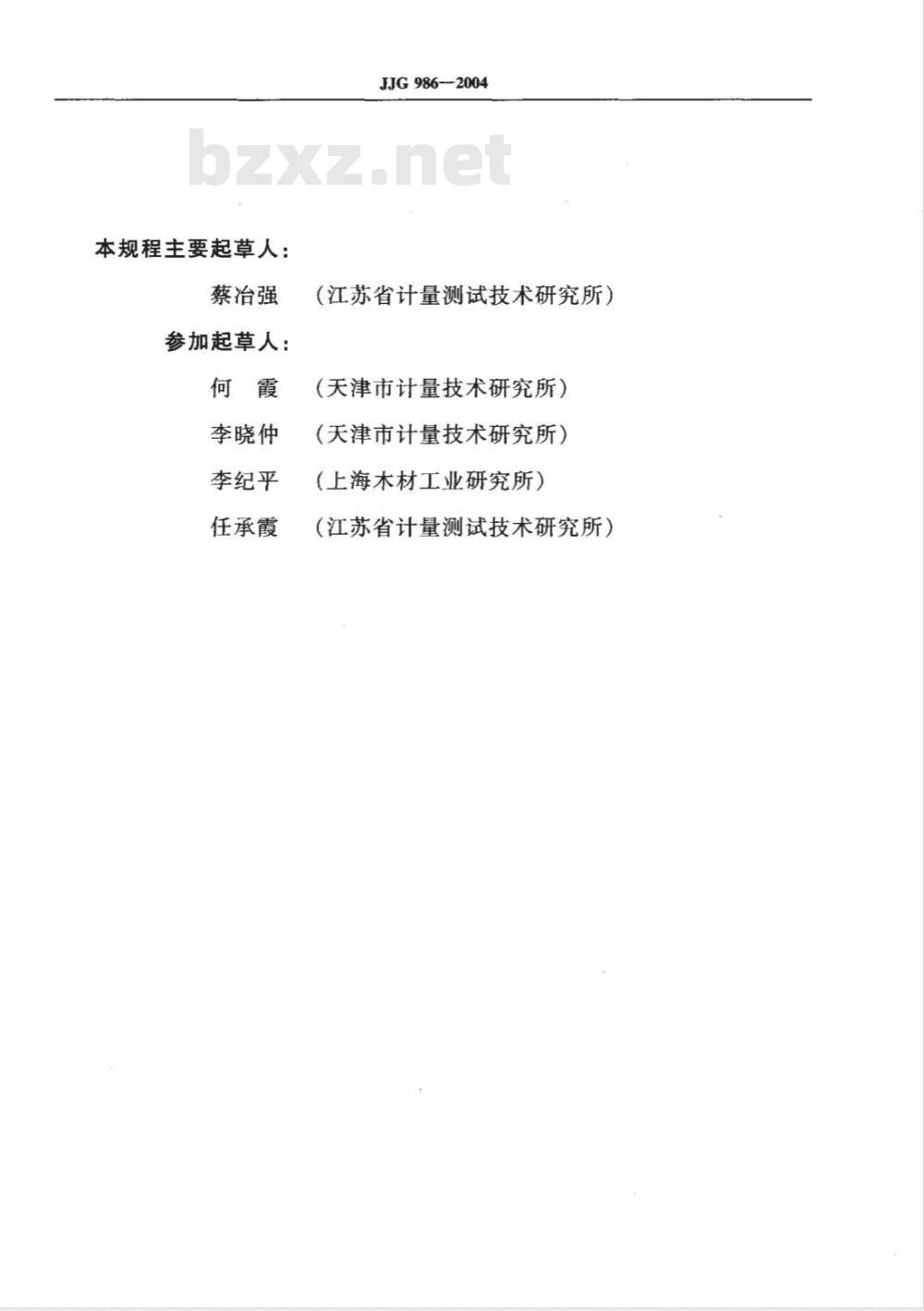

本规程委托全国物理化学计量技术委员会负责解释本规程主要起草人:
蔡治强
参加起草人:
李晓仲
李纪平
任承霞
JJG986--2004
(江苏省计量测试技术研究所)(天津市计量技术研究所)
(天津市计量技术研究所)
(上海木材工业研究所)
(江苏省计量测试技术研究所)1范围
3计量性能要求
测量仪准确度等级
3.2测量仪稳定度
4通用技术要求
4.1外观
4.2安全要求
5计量器具控制
5.1检定条件
检定项目
检定方法
检定结果的处理
检定周期
JJG986—2004
附录A木材含水率测量仪检定记录附录B饱和盐溶液上方空气相对湿度表及制作方法附录C木材样品的技术要求
附录D检定证书(背面)格式
附录E检定结果通知书(背面)格式(1)

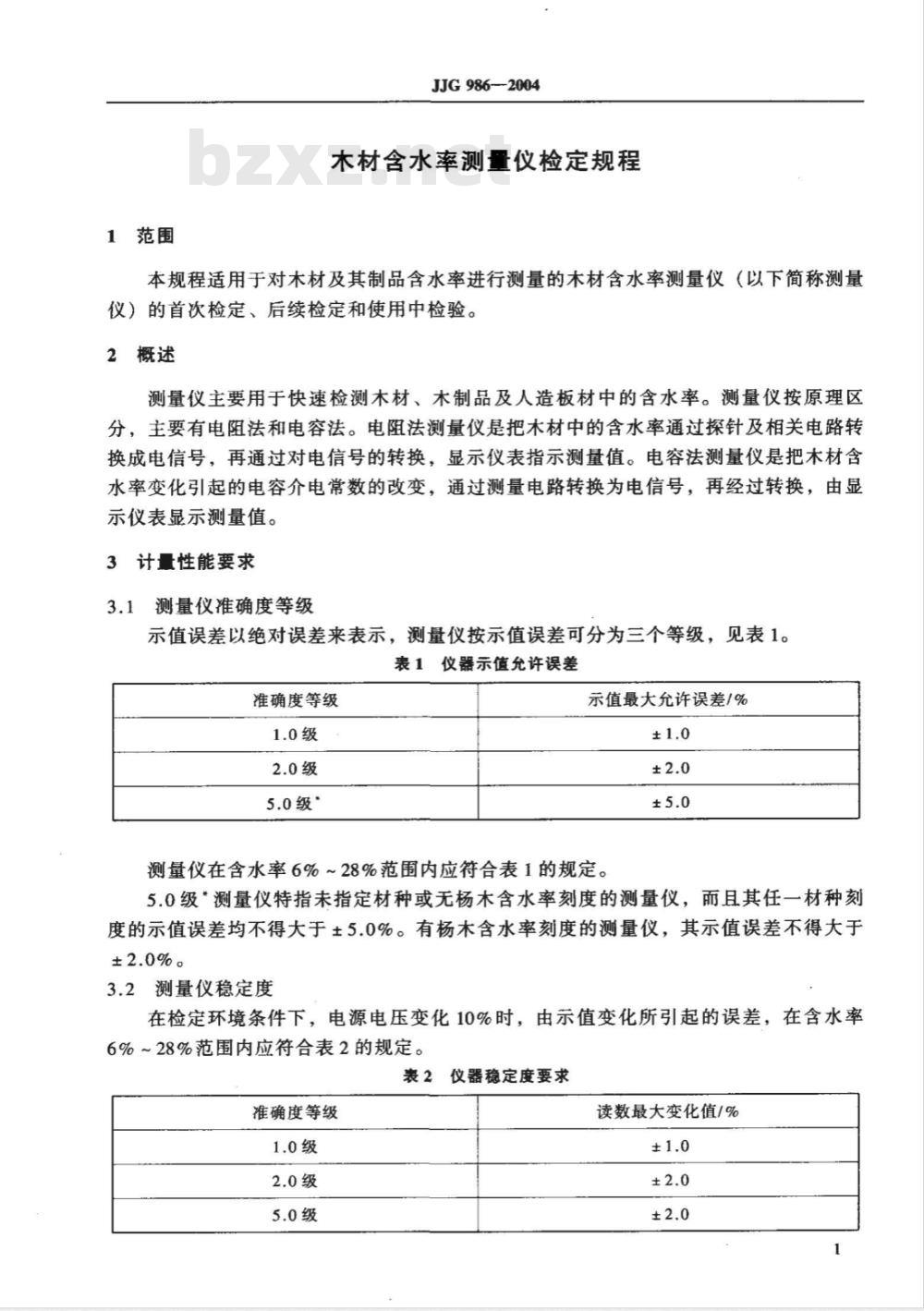

1范围
JJG986-2004
木材含水率测量仪检定规程
本规程适用于对木材及其制品含水率进行测量的木材含水率测量仪(以下简称测量仪)的首次检定、后续检定和使用中检验。2概述
测量仪主要用于快速检测木材、木制品及人造板材中的含水率。测量仪按原理区分,主要有电阻法和电容法。电阻法测量仪是把木材中的含水率通过探针及相关电路转换成电信号,再通过对电信号的转换,显示仪表指示测量值。电容法测量仪是把木材含水率变化引起的电容介电常数的改变,通过测量电路转换为电信号,再经过转换,由显示仪表显示测量值。
3计量性能要求
3.1测量仪准确度等级
示值误差以绝对误差来表示,测量仪按示值误差可分为三个等级,见表1。表1仪器示值允许误差
准确度等级
示值最大允许误差/%
测量仪在含水率6%~28%范围内应符合表1的规定。5.0级*测量仪特指未指定材种或无杨木含水率刻度的测量仪,雨且其任一材种刻度的示值误差均不得大于±5.0%。有杨木含水率刻度的测量仪,其示值误差不得大于±2.0%。
3.2测量仪稳定度
在检定环境条件下,电源电压变化10%时,由示值变化所引起的误差,在含水率6%~28%范围内应符合表2的规定。表2仪器稳定度要求
准确度等级
读数最大变化值/%
4通用技术要求
4.1外观
JJG986—2004
4.1.1测量仪的外观结构应完好,不应有影响读数的缺陷;所有旋钮开关安装牢固,工作可靠,各种标志清晰。
4.1.2在测量仪明显处应有铭牌,标明产品名称、型号、产品编号,制造计量器具许可证标志、编号,制造单位及准确度等级。4.1.3用电池供电的测量仪,应具有指示低于正常工作电压时的标志或状态。4.1.4电阻法测量仪手柄上的探针,表面应光滑不应有锈蚀点,两组相对的探针应平行,等高度,且不得松动。
41.5数字显示测量仪,数字显示应清晰、完整、亮度均匀。4.1.6指针式指示测量仪,指针应平直,在全量程范围内不得有卡滞、抖晃等现象;指针宽度应不大于两相邻刻度间距的1/5。4.1.7其他指示方式测量仪,指示方式应正确。4.1.8具有上、下限可调的测量仪,调节功能应正常并且具有一定的调节范围。4.2安全要求
使用AC220V供电的测量仪,其绝缘电阻应不小于20MQ,绝缘强度应在施加1500V交流正弦波,历时1min的条件下,无闪烁、击穿或飞弧。5计量器具控制
计量器具控制包括:首次检定、后续检定和使用中检验。5.1检定条件
5.1.1检定时环境条件
(1)温度:5℃~35℃
(2)湿度:<85%RH
5.1.2检定用设备
仪器检定所需标准器及主要配套设备见表3。表3检定用标准器及配套设备
仪器设备名称
电子天平
电热通风恒温
干燥箱
木材样品
干燥器
技术要求
准确度≤1mg,载量≥100g
温度控制误差不超过±2℃
可在(103±2)℃条件下使用
材种:杨木
样品清洁,无斑痕、结节、仿痕,表面光滑;规格:50mm×30mm×10mm
液面以上空间最大高度不大于液面最小宽度数量
若干块
木材样品技术
要求参见附录C
仪器设备名称
称量瓶或铝盒
试剂盐
直流稳压电源
检定项目
检定项目如表4所示。
JJG986—2004
表3(续)
技术要求
容积可放入木材样品
化学纯以上级
(0~27)V可调,功率不小于10W表4检定项目一览表
检定项目
示值误差
稳定度
安全要求
首次检定
后续检定
注:“”表示应检定的项目,“_”表示可不检定的项目。5.3检定方法
5.3.1外观要求
用目测法进行,应符合本规程第4.1条要求。5.3.2示值误差
5.3.2.1检定用样品的制备
可参见附录B
使用中检验
经选择的符合要求的杨木木块,用铅笔编号后,于(103±2)℃的烘箱内烘于6h以上,在放有变色硅胶的干燥器中冷却至室温,称重并记录。按附录B中表B.1要求,分别在三个(或以上)于燥器内制作三套(或以上)饱和盐水溶液。
取部分已知干重的样品,分别置于30%~40%RH,60%~80%RH和纯水的干燥器中,平衡15天以上。
5.3.2.2示值误差的检定方法
检定前取出平衡后的木样,称重,记录,计算木样的标准含水率W。木样的标准含水率:
式中:W,一木样的标准含水率;W.-木样的干重;
W2—本样平衡后的湿重。
×100%
按测量仪使用说明书要求,测量本样含水率,重复测量三次,取三次测量的平均3
JJG986—2004
值,作为该检定点含水率测量结果W,。三种含水率的木样各检一块。5.3.2.3示值误差的计算方法
测量仪的示值误差:
式中:S一被检定测量仪示值误差。5.3.3稳定度
使用直流稳压电源替换干电池,以额定电压的0.9、1.0和1.1倍供电,分别记录测量仪的读数Wh、Wz、W3,以偏离W的最大值为稳定度。5.3.4安全要求
使用500V兆欧表和1500V耐压试验仪,分别测量交流供电测量仪的绝缘电阻和绝缘强度,应符合4.2条要求。
5.4检定结果的处理
经检定符合本规程要求的测量仪,发给检定证书:不符合本规程要求的,发给检定结果通知书,并注明不合格项目。5.5检定周期
测量仪检定周期一般不超过1年。附录A
送检单位
制造厂家
型号、量程
环境温度
稳定度
绝缘电阻
检定员:
JJG986—2004
木材含水率测量仪检定记录
仪器名称
准确度等级
标准含水率
核验员:wwW.bzxz.Net
环境湿度
测量值
额定电压
绝缘强度
日期:
平均值
示值误差
稳定度误差
附录B
JJG986—2004
饱和盐溶液上方空气相对湿度表及制作方法1.盐溶液上方空气的相对湿度值与所用的种类和保干器的空气温度有关。见表B.1所列的数据。
温度/℃
LiCI·H,o
MgCl6H,0
引自OIML国际建议No.92。
2.常用盐溶液溶解度见表B.2。
盐种类
溶解度
温度/℃
LiCl·H,O
MgCl6H,0
饱和盐上方空气的相对湿度/%
Mg (NO,)2H,0
溶解度表
Mg(NO,)2·H,0
(NH),S0
(NH),SO
按照表B.2确定配制饱和溶液量,算出所需盐量并过量5%~10%,为了加速沉淀物溶解,加人蒸馏水温度可高于室温10℃左右,搅拌溶液至全溶,放置室温后应有盐析出,此溶液则是饱和盐溶液。6
附录C
JJG986-2004
木材样品的技术要求
1,木材样品应清洁,无锯末和毛刺,还应无树皮,无结节,无腐烂及其他伤痕。2.木材样品的尺寸规格为50mm×30mm×10mm3.木材品种为杨木,其他品种可用于校准。4.木材样品的制备:
应以单层形式分别平放在干燥器内饱和盐水溶液上方多孔金属板或瓷板上,至少在室温下放置15天。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
