- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB 8221.5-1987 铟化学分析方法 原子吸收分光光度法测定铜、铁、锌、镉量

【国家标准(GB)】 铟化学分析方法 原子吸收分光光度法测定铜、铁、锌、镉量
本网站 发布时间:
2024-07-04 17:04:32
- GB8221.5-1987
- 已作废
标准号:
GB 8221.5-1987
标准名称:
铟化学分析方法 原子吸收分光光度法测定铜、铁、锌、镉量
标准类别:
国家标准(GB)
标准状态:
已作废-
实施日期:
1988-09-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
106.84 KB
替代情况:
调整为YS/T 276.5-1994

部分标准内容:

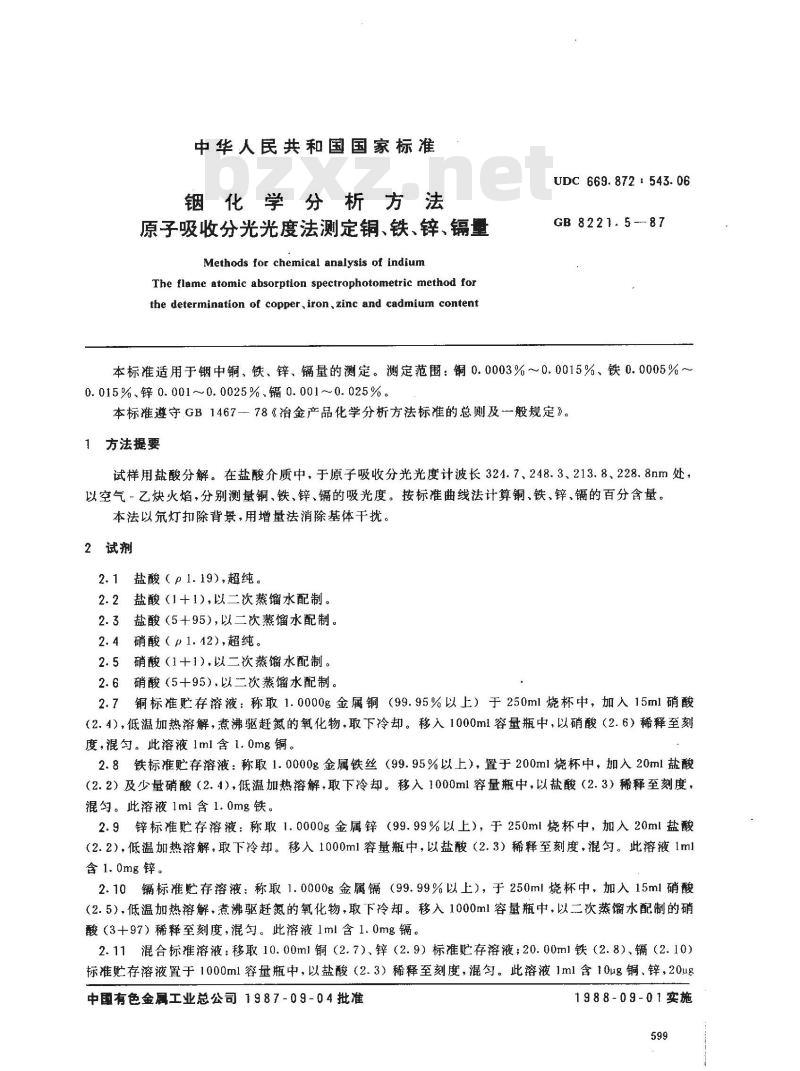

中华人民共和国国家标准
铟化学分析方法
原子吸收分光光度法测定铜、铁、锌、镐量Methods for chemical analysis of indiumThe flame atomic absorption spectrophotometric method forthe determination of copper, iron,zinc and cadmium contentUDC669.872:543.06
GB 8221. 5--87
本标准适用于钢中铜、铁、锌、镉量的测定。测定范围:铜0.0003%~0.0015%、铁0.0005%~0.015%、锌0.001~0. 0025%、镉0.001~0.025%。本标准遵守.GB1467-78《冶金产品化学分析方法标准的总则及般规定》。1方法提要
试样用盐酸分解。在盐酸介质中,于原子吸收分光光度计波长324.7、248.3、213.8、228.8nm处,以空气一乙炔火焰,分别测量铜、铁、锌、镉的吸光度。按标准曲线法计算铜、铁、锌、镉的百分含量。本法以氛灯扣除背景,用增量法消除基体干扰。2试剂
2.1盐酸(p1.19),超纯。
2.2盐酸(1+1),以二次蒸馏水配制。2.3盐酸(5+95),以二次蒸馏水配制。2.4硝酸(p1.12),超纯。
2.5硝酸(1+1),以二次蒸馏水配制。2.6硝酸(5+95),以二次蒸馏水配制。2.7铜标准贮存溶液:称取1.0000g金属铜(99.95%以上)于250ml烧杯中,加入15ml硝酸(2.4),低温加热溶解,煮沸驱赶氮的氧化物,取下冷却。移入1000ml容量瓶中,以硝酸(2.6)稀释至刻度,混匀。此溶液1ml含1.0mg铜。2.8铁标准贮存溶液:称取1.0000g金属铁丝(99.95%以上),置于200ml烧杯中,加入20ml盐酸(2.2)及少量硝酸(2.4),低温加热溶解,取下冷却。移入1000m1容量瓶中,以盐酸(2.3)稀释至刻度,混匀。此溶液1ml含1.0mg铁。
2.9锌标准贮存溶液:称取1.0000g金属锌(99.99%以上),于250ml烧杯中,加入20ml盐酸(2.2),低温加热溶解,取下冷却。移入1000ml容量瓶中,以盐酸(2.3)稀释至刻度,混匀。此溶液1ml含 1.0mg 锌。
2.10镉标准贮存溶液:称取1.0000g金属镉(99.99%以上),于250ml烧杯中,加入15ml硝酸(2.5),低温加热溶解,煮沸驱赶氮的氧化物,取下冷却。移入1000ml容量瓶中,以二次蒸馏水配制的硝酸(3+97)稀释至刻度,混勾。此溶液1ml含1.0mg镉。2.11混合标推溶液:移取10.00ml铜(2.7)、锌(2.9)标准贮存溶液;20.00ml铁(2.8)、镐(2.10)标准贮存溶液置于1000ml容量瓶中,以盐酸(2.3)稀释至刻度,混匀。此溶液1ml含10ug铜、锌,20ug中国有色金属工业总公司1987-09-04批准1988-09-01实施

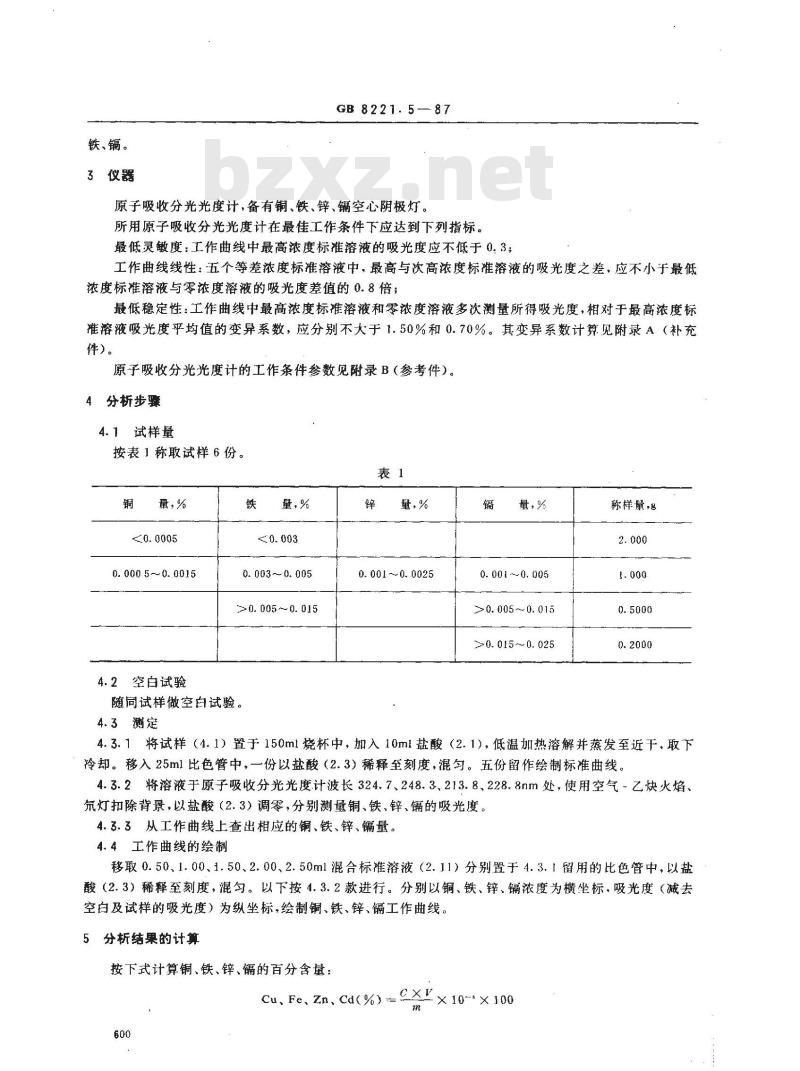

铁、镉。
3仪器
GB 8221. 5-—87
原子吸收分光光度计,备有铜、铁、锌、镐空心阴极灯。所用原子吸收分光光度计在最佳工作条件下应达到下列指标。最低灵敏度:工作曲线中最高浓度标准溶液的吸光度应不低于0.3;工作曲线线性:五个等差浓度标准溶液中,最高与次高浓度标准溶液的吸光度之差,应不小于最低浓度标准溶液与零浓度溶液的吸光度差值的0.8倍;最低稳定性:工作曲线中最高浓度标准溶液和零浓度溶液多次测量所得吸光度,相对于最高浓度标准溶液吸光度平均值的变异系数,应分别不大于1.50%和0.70%。其变异系数计算见附录A(补充件)。
原子吸收分光光度计的工作条件参数见附录B(参考件)。4分析步骤
4.1试样量
按表1称取试样6份。
量,%
0. 000 5-~0.0015
4.2空白试验
量,%
0. 003~~ 0. 005
>0. 005 ~0. 015
随同试样做空白试验。
4.3测定
量,%
0. 001~0. 0025
量,%
0. 001~0. 005
>0. 005~0. 015
>0. 015 ~0. 025
称样量,
4.3.1将试样(4.1)置于150ml烧杯中,加入10ml盐酸(2.1),低温加热溶解并蒸发至近干,取下冷却。移入25ml比色管中,一份以盐酸(2.3)稀释至刻度,混匀。五份留作绘制标准曲线。4.3.2将溶液于原子吸收分光光度计波长324.7、248.3、213.8、228.8nm处,使用空气~乙炔火焰、氛灯扣除背景,以盐酸(2.3)调零,分别测量铜、铁、锌、镉的吸光度。4.3.3从工作曲线上查出相应的铜、铁、锌、镉量。4.4工作曲线的绘制
移取0.50、1.00、1.50、2.00、2.50ml混合标准溶液(2.11)分别置于4.3.1留用的比色管中,以盐酸(2.3)稀释至刻度,混匀。以下按4.3.2款进行。分别以铜、铁、锌、镉浓度为横坐标.吸光度(减去空白及试样的吸光度)为纵坐标,绘制铜、铁、锌、镉工作曲线。5分析结果的计算
按下式计算铜、铁、锌、镉的百分含量:CXI
Cu、Fe、Zn、Cd(%)
X 10-6 X 100
GB 8221.5--87

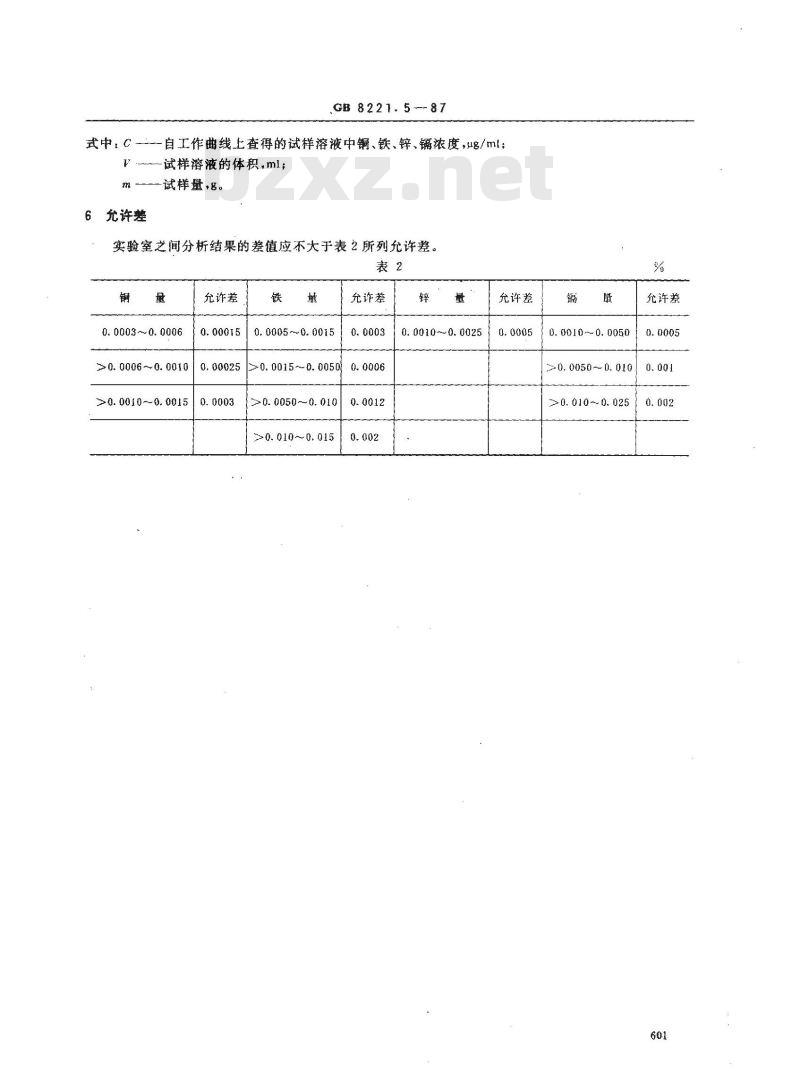

式中:C--自工作曲线上查得的试样溶液中铜、铁、锌、镉浓度,ug/ml;V-试样溶液的体积,ml;
m ----试样量,g。
6允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
0. 0003~0. 0006
>0. 0006~0. 0010
允诈差
>0. 0010--0. 0015 0. 0003
0. 0005~0. 0015
>0. 0015-0. 0050
>0.0050~~0.010
>0. 010~0. 015
允许差
0. 0010~~0. 0025
允许差
0. 0010~0. 0050
充许差
0. 0050~0. 010
≥0. 010~ 0. 025
GB8221.5—87

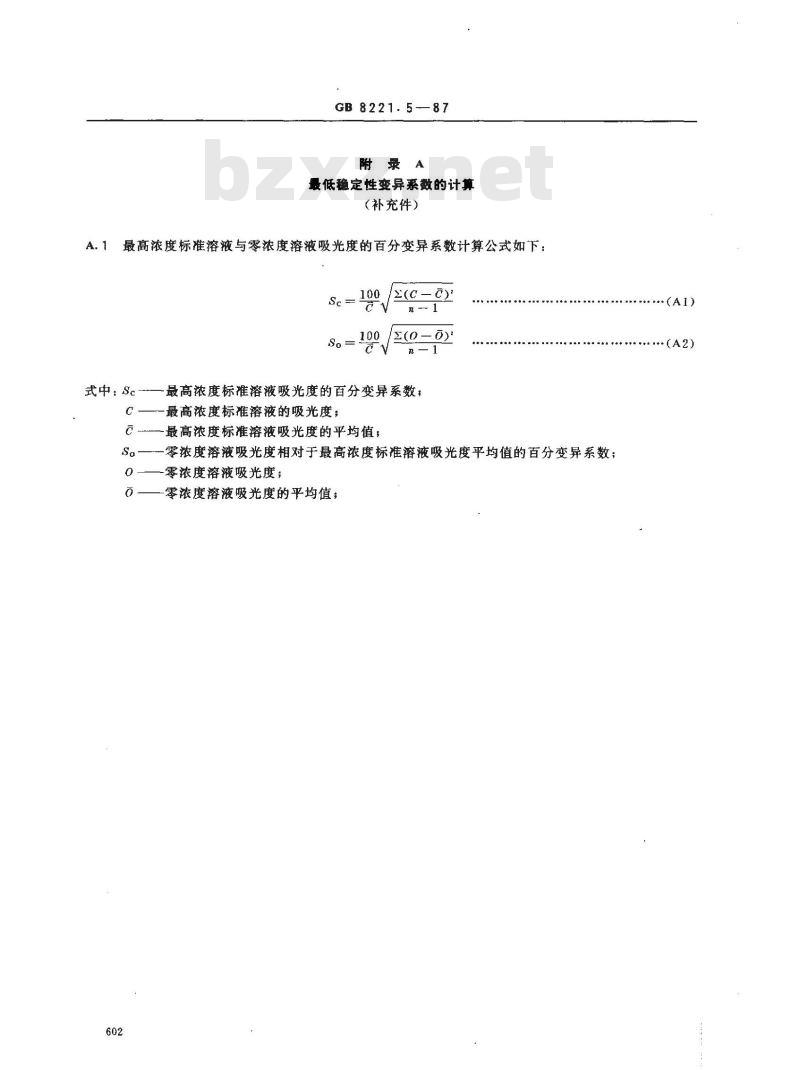

附录A
最低稳定性变异系数的计算
(补充件)
最高浓度标准溶液与零浓度溶液吸光度的百分变异系数计算公式如下:Se
/E(0-)
式中:Sc-
最高浓度标准溶液吸光度的百分变异系数;C
最高浓度标准溶液的吸光度;
—最高浓度标准溶液吸光度的平均值,一零浓度溶液吸光度相对于最高浓度标准溶液吸光度平均值的百分变异系数;Sa
-零浓度溶液吸光度;
零浓度溶液吸光度的平均值;
+**(A1)
..(A2)
工作参赖下载标准就来标准下载网
附加说明:
GB8221.5-87

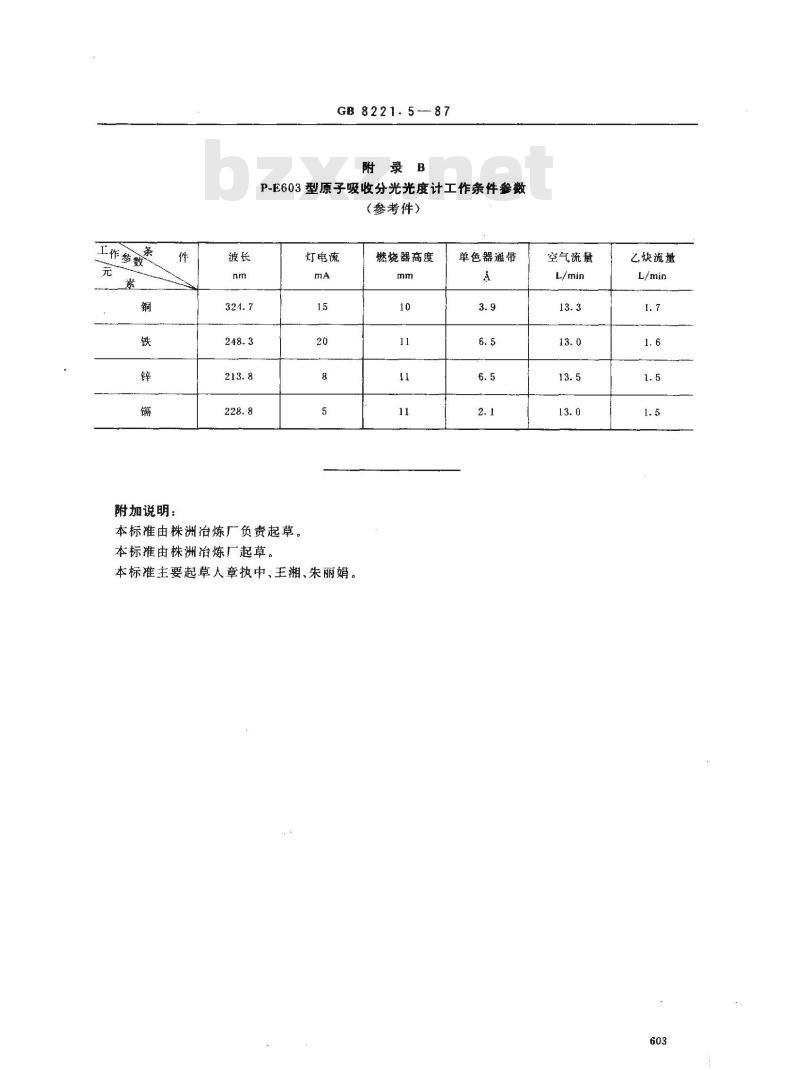

附录B
P-E603型原子吸收分光光度计工作条件鑫数(参考件)
灯电流
本标推由株洲冶炼厂负责起草。本标推由株洲冶炼厂起草。
本标准主要起草人章执中、王湘、朱丽娟。燃烧器高度
单色器通带
空气流量
乙炔流量
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
铟化学分析方法
原子吸收分光光度法测定铜、铁、锌、镐量Methods for chemical analysis of indiumThe flame atomic absorption spectrophotometric method forthe determination of copper, iron,zinc and cadmium contentUDC669.872:543.06
GB 8221. 5--87
本标准适用于钢中铜、铁、锌、镉量的测定。测定范围:铜0.0003%~0.0015%、铁0.0005%~0.015%、锌0.001~0. 0025%、镉0.001~0.025%。本标准遵守.GB1467-78《冶金产品化学分析方法标准的总则及般规定》。1方法提要
试样用盐酸分解。在盐酸介质中,于原子吸收分光光度计波长324.7、248.3、213.8、228.8nm处,以空气一乙炔火焰,分别测量铜、铁、锌、镉的吸光度。按标准曲线法计算铜、铁、锌、镉的百分含量。本法以氛灯扣除背景,用增量法消除基体干扰。2试剂
2.1盐酸(p1.19),超纯。
2.2盐酸(1+1),以二次蒸馏水配制。2.3盐酸(5+95),以二次蒸馏水配制。2.4硝酸(p1.12),超纯。
2.5硝酸(1+1),以二次蒸馏水配制。2.6硝酸(5+95),以二次蒸馏水配制。2.7铜标准贮存溶液:称取1.0000g金属铜(99.95%以上)于250ml烧杯中,加入15ml硝酸(2.4),低温加热溶解,煮沸驱赶氮的氧化物,取下冷却。移入1000ml容量瓶中,以硝酸(2.6)稀释至刻度,混匀。此溶液1ml含1.0mg铜。2.8铁标准贮存溶液:称取1.0000g金属铁丝(99.95%以上),置于200ml烧杯中,加入20ml盐酸(2.2)及少量硝酸(2.4),低温加热溶解,取下冷却。移入1000m1容量瓶中,以盐酸(2.3)稀释至刻度,混匀。此溶液1ml含1.0mg铁。
2.9锌标准贮存溶液:称取1.0000g金属锌(99.99%以上),于250ml烧杯中,加入20ml盐酸(2.2),低温加热溶解,取下冷却。移入1000ml容量瓶中,以盐酸(2.3)稀释至刻度,混匀。此溶液1ml含 1.0mg 锌。
2.10镉标准贮存溶液:称取1.0000g金属镉(99.99%以上),于250ml烧杯中,加入15ml硝酸(2.5),低温加热溶解,煮沸驱赶氮的氧化物,取下冷却。移入1000ml容量瓶中,以二次蒸馏水配制的硝酸(3+97)稀释至刻度,混勾。此溶液1ml含1.0mg镉。2.11混合标推溶液:移取10.00ml铜(2.7)、锌(2.9)标准贮存溶液;20.00ml铁(2.8)、镐(2.10)标准贮存溶液置于1000ml容量瓶中,以盐酸(2.3)稀释至刻度,混匀。此溶液1ml含10ug铜、锌,20ug中国有色金属工业总公司1987-09-04批准1988-09-01实施
铁、镉。
3仪器
GB 8221. 5-—87
原子吸收分光光度计,备有铜、铁、锌、镐空心阴极灯。所用原子吸收分光光度计在最佳工作条件下应达到下列指标。最低灵敏度:工作曲线中最高浓度标准溶液的吸光度应不低于0.3;工作曲线线性:五个等差浓度标准溶液中,最高与次高浓度标准溶液的吸光度之差,应不小于最低浓度标准溶液与零浓度溶液的吸光度差值的0.8倍;最低稳定性:工作曲线中最高浓度标准溶液和零浓度溶液多次测量所得吸光度,相对于最高浓度标准溶液吸光度平均值的变异系数,应分别不大于1.50%和0.70%。其变异系数计算见附录A(补充件)。
原子吸收分光光度计的工作条件参数见附录B(参考件)。4分析步骤
4.1试样量
按表1称取试样6份。
量,%
0. 000 5-~0.0015
4.2空白试验
量,%
0. 003~~ 0. 005
>0. 005 ~0. 015
随同试样做空白试验。
4.3测定
量,%
0. 001~0. 0025
量,%
0. 001~0. 005
>0. 005~0. 015
>0. 015 ~0. 025
称样量,
4.3.1将试样(4.1)置于150ml烧杯中,加入10ml盐酸(2.1),低温加热溶解并蒸发至近干,取下冷却。移入25ml比色管中,一份以盐酸(2.3)稀释至刻度,混匀。五份留作绘制标准曲线。4.3.2将溶液于原子吸收分光光度计波长324.7、248.3、213.8、228.8nm处,使用空气~乙炔火焰、氛灯扣除背景,以盐酸(2.3)调零,分别测量铜、铁、锌、镉的吸光度。4.3.3从工作曲线上查出相应的铜、铁、锌、镉量。4.4工作曲线的绘制
移取0.50、1.00、1.50、2.00、2.50ml混合标准溶液(2.11)分别置于4.3.1留用的比色管中,以盐酸(2.3)稀释至刻度,混匀。以下按4.3.2款进行。分别以铜、铁、锌、镉浓度为横坐标.吸光度(减去空白及试样的吸光度)为纵坐标,绘制铜、铁、锌、镉工作曲线。5分析结果的计算
按下式计算铜、铁、锌、镉的百分含量:CXI
Cu、Fe、Zn、Cd(%)
X 10-6 X 100
GB 8221.5--87
式中:C--自工作曲线上查得的试样溶液中铜、铁、锌、镉浓度,ug/ml;V-试样溶液的体积,ml;
m ----试样量,g。
6允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
0. 0003~0. 0006
>0. 0006~0. 0010
允诈差
>0. 0010--0. 0015 0. 0003
0. 0005~0. 0015
>0. 0015-0. 0050
>0.0050~~0.010
>0. 010~0. 015
允许差
0. 0010~~0. 0025
允许差
0. 0010~0. 0050
充许差
0. 0050~0. 010
≥0. 010~ 0. 025
GB8221.5—87
附录A
最低稳定性变异系数的计算
(补充件)
最高浓度标准溶液与零浓度溶液吸光度的百分变异系数计算公式如下:Se
/E(0-)
式中:Sc-
最高浓度标准溶液吸光度的百分变异系数;C
最高浓度标准溶液的吸光度;
—最高浓度标准溶液吸光度的平均值,一零浓度溶液吸光度相对于最高浓度标准溶液吸光度平均值的百分变异系数;Sa
-零浓度溶液吸光度;
零浓度溶液吸光度的平均值;
+**(A1)
..(A2)
工作参赖下载标准就来标准下载网
附加说明:
GB8221.5-87
附录B
P-E603型原子吸收分光光度计工作条件鑫数(参考件)
灯电流
本标推由株洲冶炼厂负责起草。本标推由株洲冶炼厂起草。
本标准主要起草人章执中、王湘、朱丽娟。燃烧器高度
单色器通带
空气流量
乙炔流量
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- 国家标准(GB)
- GB4623-1994 环形预应力混凝土电杆
- GB12594-1990 工作基准试剂(容量) 溴酸钾
- GB16199-1996 车间空气中二月桂酸二丁基锡卫生标准
- GB13851-2022 内河交通安全标志
- GB/T4726-1984 树脂浇铸体扭转试验方法
- GB/T5206.3-1986 色漆和清漆 词汇 第三部分 颜料术语
- GB/T1592.1-2008 农业拖拉机后置动力输出轴 1、2和 3型 第1部分:通用要求、安全要求、防护罩尺寸和空隙范围
- GB/T14743-1993 港口轮胎起重机技术条件
- GB17269-2003 铝镁粉加工粉尘防爆安全规程
- GB/T5009.14-2003 食品中锌的测定
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- GB/T21956.4-2009 农林窄轮距轮式拖拉机防护装置强度试验方法和验收条件 第4部分:后置式动态试验方法
- GB/T38130-2019 铂合金首饰铂含量的测定钇内标ICP光谱法
- GB/T14643.5-1993 工业循环冷却水中硫酸盐还原菌的测定 MPN法
- GB/T14731-1993 同步数字体系的比特率
- 行业新闻
- 参议员辛西娅·卢米斯提出加密货币税收法案
- Tron DeFi活动扩张:SunSwap在2025年实现月度交易量突破30亿美元
- Bonk 币是什么意思?为什么社区热度飙升
- BTC坚守107,269美元支撑位,7月初交易价格向110,117美元攀升
- 比特币的“诺克斯堡”进军英超联赛:Xapo银行与阿斯顿维拉达成赞助协议
- Solaxy 币是什么意思?项目愿景与生态布局全梳理
- Bonk Guy 推动”USELESS“2,000% 暴涨,暗示 BONK 的社区力量仍在
- 比特币巨鲸一年内减持50万枚BTC,机构投资者入场:彭博社
- XRP价格在实时追踪器上突然飙升至691,667美元。事件真相揭秘
- OKX支持BONK交易吗?平台热点与操作指南
- Bonk 技术面深入解读:黄金交叉、转换楔形与支撑位详解
- 分析师称比特币将快速且剧烈地涨至25万美元,原因如下
- 启动一台XRP矿机,每天赚取5666美元!
- 比特币突破10.9万美元关口 下一阻力位剑指11.2万美元
- 加密货币大佬预测比特币价格将跌破10万美元,山寨币将面临末日
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
