- GB 8196-1987 机械设备防护罩安全要求

【国家标准(GB)】 机械设备防护罩安全要求
本网站 发布时间:
2024-07-04 18:01:11
- GB8196-1987
- 已作废
标准号:
GB 8196-1987
标准名称:
机械设备防护罩安全要求
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1987-09-21 -
实施日期:
1989-01-01 -
作废日期:
2003-09-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
49.08 KB
替代情况:
被GB/T 8196-2003代替

部分标准内容:

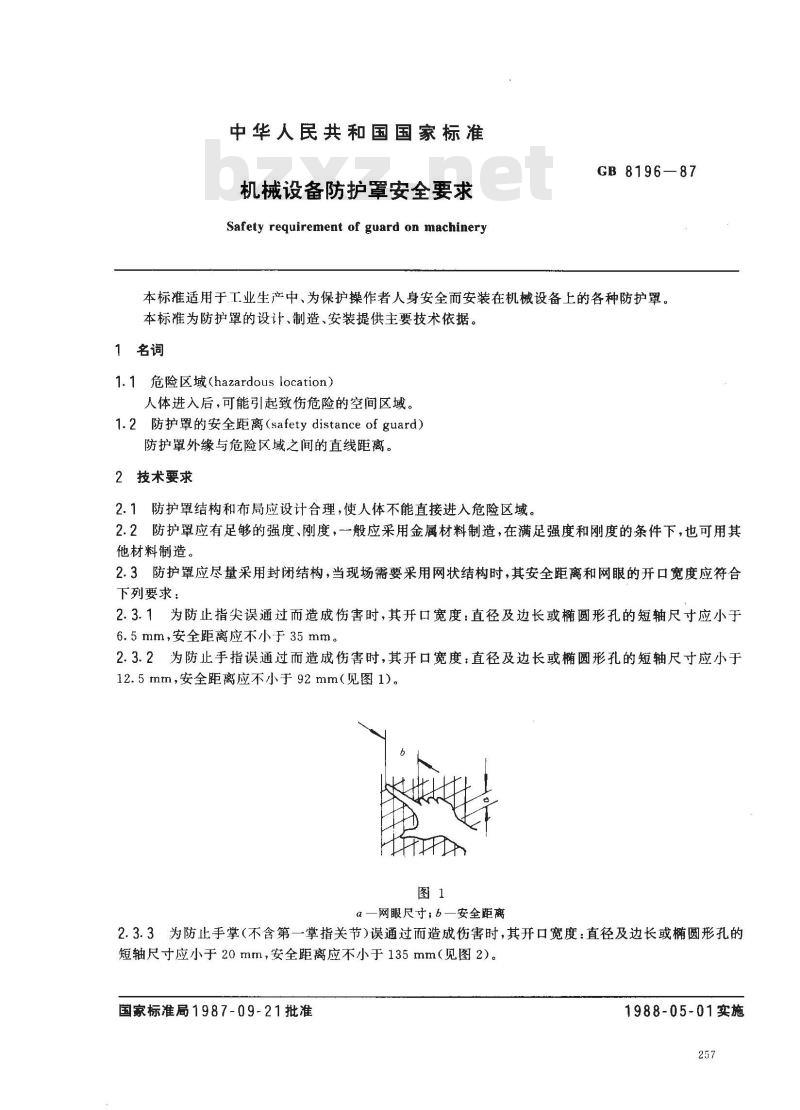

中华人民共和国国家标准
机械设备防护罩安全要求
Safety requirement of guard on machineryGB8196—87
本标准适用于工业生产中、为保护操作者人身安全而安装在机械设备上的各种防护罩。本标准为防护罩的设计、制造、安装提供主要技术依据。1名词
1.1危险区域(hazardous location)人体进入后,可能引起致伤危险的空间区域。1.2防护罩的安全距离(safetydistanceof guard)防护罩外缘与危险区域之间的直线距离。2技术要求
2.1防护罩结构和布局应设计合理,使人体不能直接进入危险区域。2.2防护罩应有足够的强度、刚度,一般应采用金属材料制造,在满足强度和刚度的条件下,也可用其他材料制造。
2.3防护罩应尽量采用封闭结构,当现场需要采用网状结构时,其安全距离和网眼的开口宽度应符合下列要求:
2.3.1为防止指尖误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于6.5mm,安全距离应不小于35mm。2.3.2为防止手指误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于12.5mm,安全距离应不小于92mm(见图1)。图1
网眼尺寸;6一安全距离

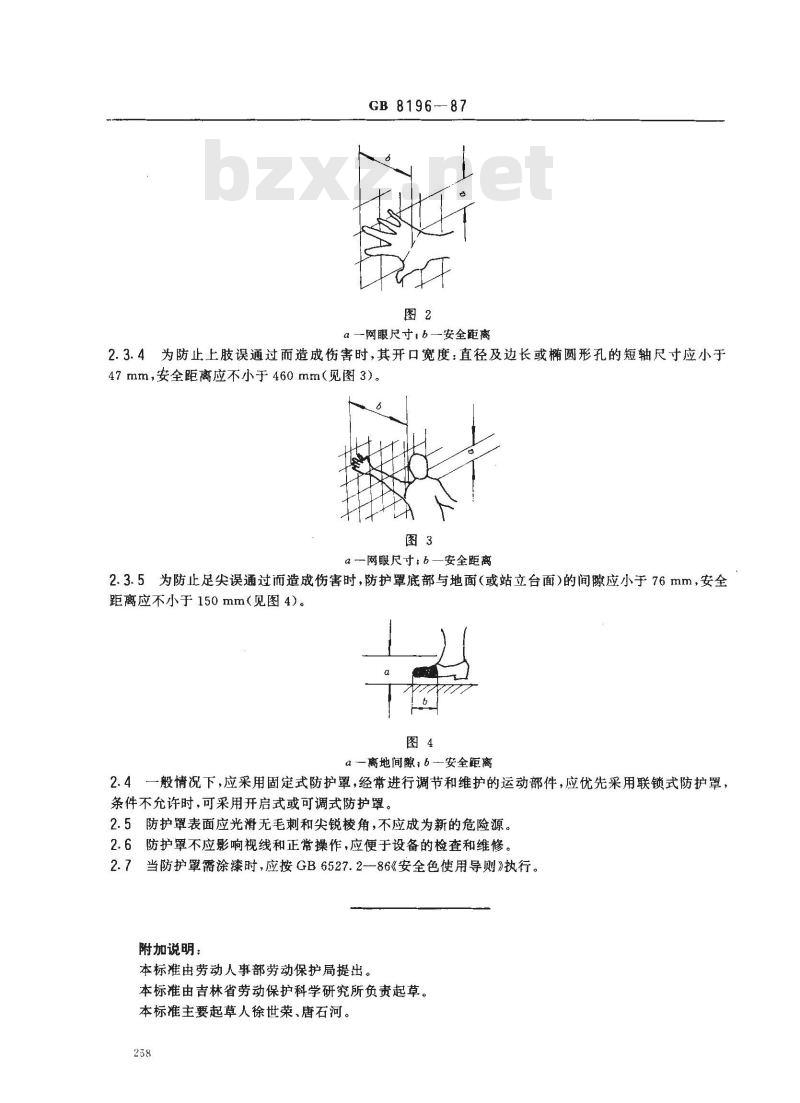

2.3.3为防止手掌(不含第一掌指关节)误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于20mm,安全距离应不小于135mm(见图2)。国家标准局1987-09-21批准
1988-05-01实施
GB 8196-87
一网眼尺寸,b一安全距离
2.3.4为防止上肢误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于47mm,安全距离应不小于460mm(见图3)。图3
网眼尺寸;6—安全距离
2.3.5为防止足尖误通过而造成伤害时,防护罩底部与地面(或站立台面)的间隙应小于76mm,安全距离应不小于150mm(见图4)。图4免费标准下载网bzxz
α—离地间隙,6—安全距离
2.4一般情况下,应采用固定式防护罩,经常进行调节和维护的运动部件,应优先采用联锁式防护罩,条件不允许时,可采用开启式或可调式防护罩。2.5防护罩表面应光滑无毛刺和尖锐棱角,不应成为新的危险源。2.6防护罩不应影响视线和正常操作,应便于设备的检查和维修,2.7当防护罩需涂漆时,应按GB6527.2--86《安全色使用导则》执行。附加说明:
本标准由劳动人事部劳动保护局提出。本标准由吉林省劳动保护科学研究所负责起草。本标准主要起草人徐世荣、唐石河。258
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
机械设备防护罩安全要求
Safety requirement of guard on machineryGB8196—87
本标准适用于工业生产中、为保护操作者人身安全而安装在机械设备上的各种防护罩。本标准为防护罩的设计、制造、安装提供主要技术依据。1名词
1.1危险区域(hazardous location)人体进入后,可能引起致伤危险的空间区域。1.2防护罩的安全距离(safetydistanceof guard)防护罩外缘与危险区域之间的直线距离。2技术要求
2.1防护罩结构和布局应设计合理,使人体不能直接进入危险区域。2.2防护罩应有足够的强度、刚度,一般应采用金属材料制造,在满足强度和刚度的条件下,也可用其他材料制造。
2.3防护罩应尽量采用封闭结构,当现场需要采用网状结构时,其安全距离和网眼的开口宽度应符合下列要求:
2.3.1为防止指尖误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于6.5mm,安全距离应不小于35mm。2.3.2为防止手指误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于12.5mm,安全距离应不小于92mm(见图1)。图1
网眼尺寸;6一安全距离
2.3.3为防止手掌(不含第一掌指关节)误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于20mm,安全距离应不小于135mm(见图2)。国家标准局1987-09-21批准
1988-05-01实施
GB 8196-87
一网眼尺寸,b一安全距离
2.3.4为防止上肢误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于47mm,安全距离应不小于460mm(见图3)。图3
网眼尺寸;6—安全距离
2.3.5为防止足尖误通过而造成伤害时,防护罩底部与地面(或站立台面)的间隙应小于76mm,安全距离应不小于150mm(见图4)。图4免费标准下载网bzxz
α—离地间隙,6—安全距离
2.4一般情况下,应采用固定式防护罩,经常进行调节和维护的运动部件,应优先采用联锁式防护罩,条件不允许时,可采用开启式或可调式防护罩。2.5防护罩表面应光滑无毛刺和尖锐棱角,不应成为新的危险源。2.6防护罩不应影响视线和正常操作,应便于设备的检查和维修,2.7当防护罩需涂漆时,应按GB6527.2--86《安全色使用导则》执行。附加说明:
本标准由劳动人事部劳动保护局提出。本标准由吉林省劳动保护科学研究所负责起草。本标准主要起草人徐世荣、唐石河。258
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
