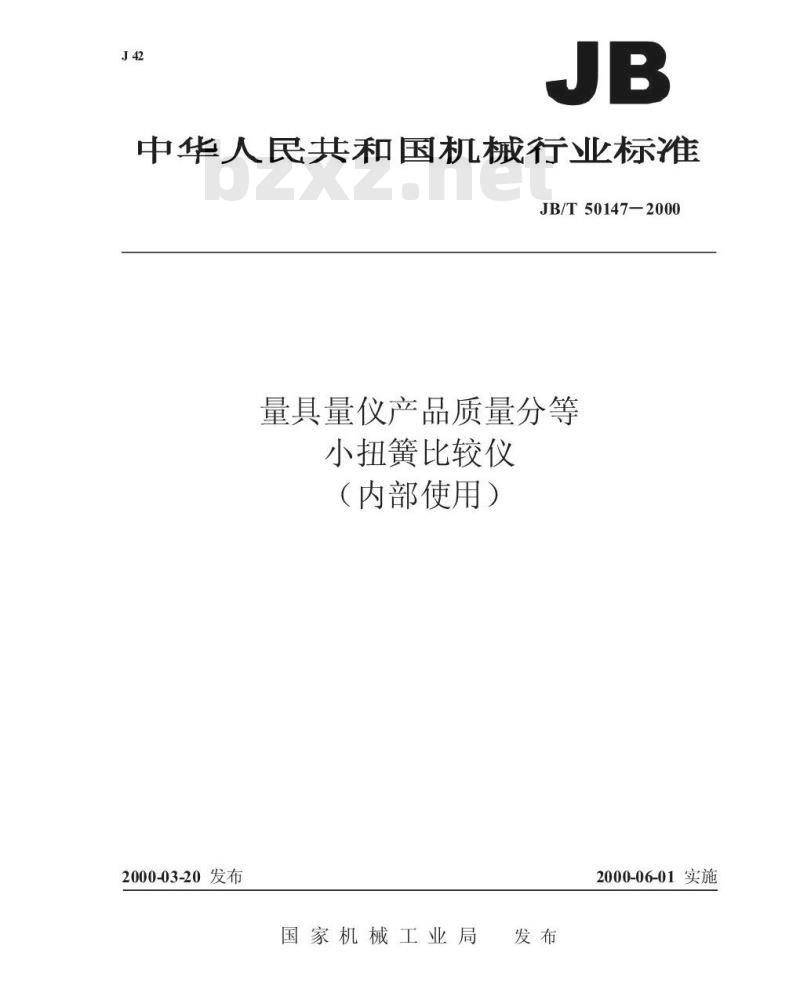

中华人民共和国机械行业标准
JB/T50147-2000
量具量仪产品质量分等
小扭簧比较仪
（内部使用）
2000-03-20发布
国家机械工业局
2000-06-01实施
JB/T50147—2000

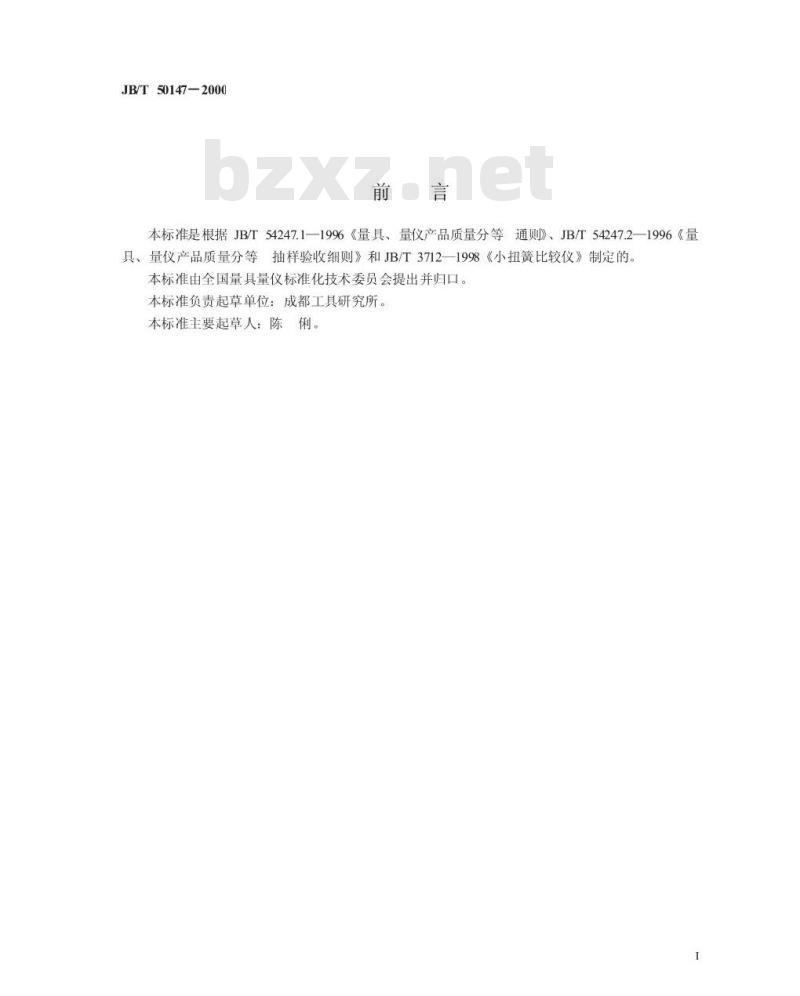

本标准是根据JB/T54247.1—1996《量具、量仪产品质量分等通则》、JB/T54247.2一1996《量具、量仪产品质量分等抽样验收细则》和JB/T3712-2—1998《小扭簧比较仪》制定的。本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：陈俐。

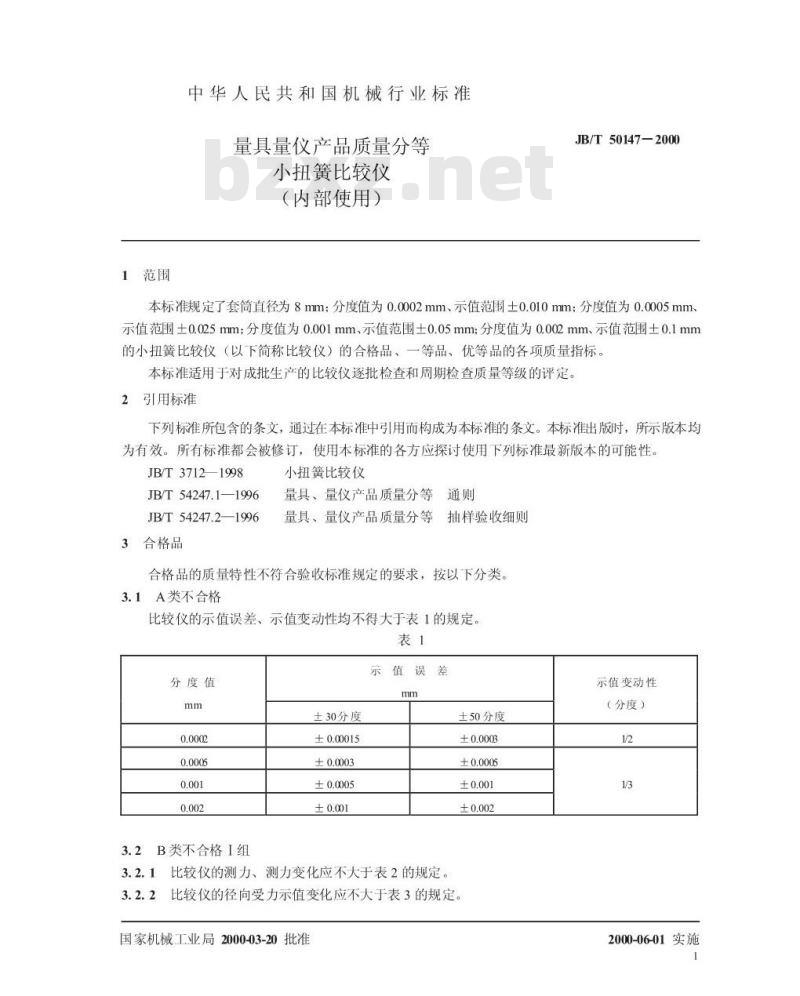

1范围
中华人民共和国机械行业标准
量具量仪产品质量分等
小扭簧比较仪
（内部使用）
JB/T50147—2000
本标准规定了套简直径为8mm：分度值为0.0002mm、示值范围土0.010mm；分度值为0.0005mm、示值范围土0.025mm：分度值为0.001mm示值范围土0.05mm分度值为0.002mm、示值范围土0.1mm的小扭簧比较仪（以下简称比较仪）的合格品、一等品、优等品的各项质量指标。本标准适用于对成批生产的比较仪逐批检查和周期检查质量等级的评定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T37121998
JB/T54247.1—1996
JB/T54247.2—1996
3合格品
小扭簧比较仪
量具、量仪产品质量分等
量具、量仪产品质量分等抽样验收细则合格品的质量特性不符合验收标准规定的要求，按以下分类。3.1A类不合格
比较仪的示值误差、示值变动性均不得大于表1的规定。表1
分度值
3.2B类不合格I组
±30分度
±0.00015
示值误差
3.2.1比较仪的测力、测力变化应不大于表2的规定。土50分度
3.2.2比较仪的径向受力示值变化应不大于表3的规定。国家机械工业局2000-03-20批准示值变动性
（分度）
2000-06-01实施
分度值
分度值
JB/T50147—2000
径向受力

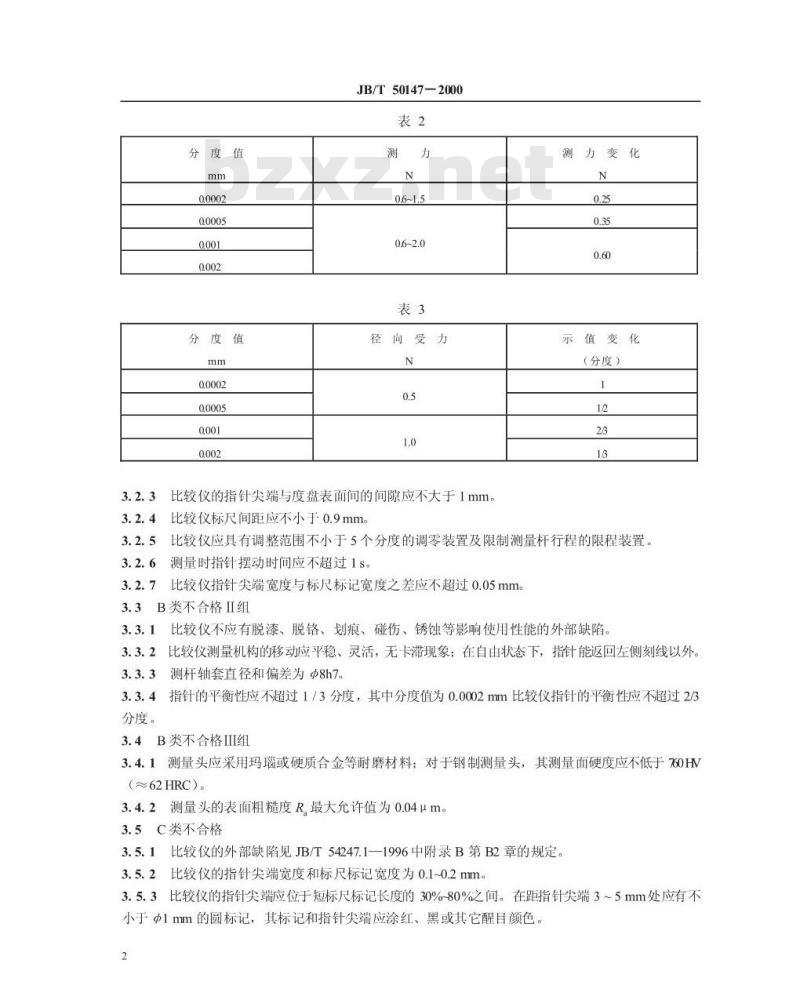

比较仪的指针尖端与度盘表面间的间隙应不大于1mm。比较仪标尺间距应不小于0.9mm。3.2.4
测力变化
示值变化
（分度）
比较仪应具有调整范围不小于5个分度的调零装置及限制测量杆行程的限程装置。3.2.6
测量时指针摆动时间应不超过1s。比较仪指针尖端宽度与标尺标记宽度之差应不超过0.05mm。3.2.7
3.3B类不合格II组
比较仪不应有脱漆、脱铬、划痕、碰伤、锈蚀等影响使用性能的外部缺陷。3.3.1
比较仪测量机构的移动应平稳、灵活，无卡滞现象：在自由状态下，指针能返回左侧刻线以外。3.3.3
测杆轴套直径和偏差为Φ8h7。
指针的平衡性应不超过1/3分度，其中分度值为0.0002mm比较仪指针的平衡性应不超过2/33.3.4
分度。
3.4B类不合格II组
3.4.1测量头应采用玛瑙或硬质合金等耐磨材料；对于钢制测量头，其测量面硬度应不低于70HM(~62 HRC)。
3.4.2测量头的表面粗糙度R最大允许值为0.04μm。3.5C类不合格
3.5.1比较仪的外部缺陷见JB/T54247.1—1996中附录B第B2章的规定。3.5.2比较仪的指针尖端宽度和标尺标记宽度为0.1~0.2mm。3.5.3比较仪的指针尖端应位于短标尺标记长度的30%~80%之间。在距指针尖端3~5mm处应有不小于Φ1mm的圆标记，其标记和指针尖端应涂红、黑或其它醒目颜色。2
JB/T50147-2000

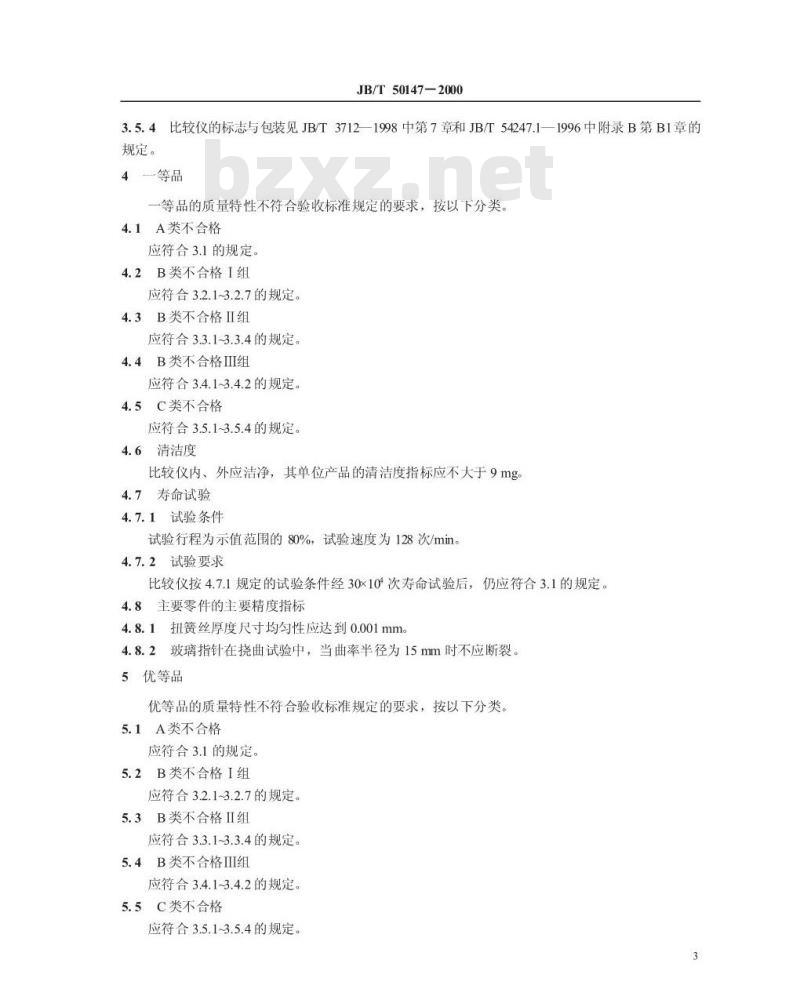

3.5.4比较仪的标志与包装见JB/T3712—1998中第7章和JB/T54247.1—1996中附录B第B1章的规定。
4一等品
一等品的质量特性不符合验收标准规定的要求，按以下分类。4.1A类不合格
应符合3.1的规定。
4.2B类不合格I组
应符合3.2.1-3.2.7的规定。
4.3B类不合格II组
应符合3.3.1-3.3.4的规定。
4.4B类不合格IⅢI组
应符合3.4.1~3.4.2的规定。
4.5C类不合格
应符合3.5.1~3.5.4的规定。
4.6清洁度
比较仪内、外应洁净，其单位产品的清洁度指标应不大于9mg。4.7寿命试验
4.7.1试验条件
试验行程为示值范围的80%，试验速度为128次/min。4.7.2试验要求
比较仪按4.7.1规定的试验条件经30x10次寿命试验后，仍应符合3.1的规定。4.8主要零件的主要精度指标wwW.bzxz.Net
4.8.1扭簧丝厚度尺寸均匀性应达到0.001mm。4.8.2玻璃指针在曲试验中，当曲率半径为15mm时不应断裂。5优等品
优等品的质量特性不符合验收标准规定的要求，按以下分类。5.1A类不合格
应符合3.1的规定。
5.2B类不合格I组
应符合3.2.1~3.2.7的规定。
5.3B类不合格ⅡI组
应符合3.3.1~3.3.4的规定。
5.4B类不合格II组
应符合3.4.1-3.4.2的规定。
5C类不合格
应符合3.5.1-3.5.4的规定。
5.6清洁度
JB/T50147—2000
比较仪内、外应洁净，其单位产品的清洁度指标应不大于8mg。5.7寿命试验
5.7.1试验条件
试验行程为示值范围的80%，试验速度为128次/min。5.7.2试验要求
比较仪按4.7.1规定的试验条件经50x10次寿命试验后，仍应符合5.1的规定。5.8主要零件的主要精度指标
应符合4.8.1~4.8.2的规定。
抽样检查
6.1逐批检查（入库前）
大批量入库的比较仪产品，逐批检查各等级品的合格质量水平AQL值，抽样样本大小、判定数组[AcRe]及抽样程序应符合JB/T54247.2的规定。6.2周期检查（入库后）
6.2.1不合格质量水平RQL值见表4的规定。表4
等级品
合格品
一等品
优等品
A类不合格
不合格质量水平ROL值
B类不合格L组
B类不合格ⅡI组
B类不合格IⅢI组
C类不合格
6.2.2企业主管部门或产品质量监督检验机构，采用的抽样样本大小及判定数组[Ac，Re见表5的规定。
等级品
合格品
一等品
优等品
A类不合格
16[0,1]
16[0,1]
20[0,1]
样本大小及判定数组[4c，Re]
B类不合格I组
16[1,2]
20[1,2]
20[1,2]
B类不合格IⅡI组
162，3
202，3]
201，2]
B类不合格Ⅲ组
3[0，1]
4[0,1]
5[0，1]
6.2.3企业质量监督部门采用的抽样样本大小及判定数组[Ac，Re]见表6的规定。6.2.4抽样程序应符合JB/T54247.2的规定。4
C类不合格
6[9,10]
6[7,8]
6[5,6]
等级品
合格品
一等品
优等品
A类不合格
20[0,1]
20[0，11
25[0,11
JB/T50147—2000
样本大小及判定数组[Ac，Re
B类不合格组
20[1,2]
25[1,21
25[1,2]
B类不合格Ⅱ组
202，31
252，31
251,2]
B类不合格ⅢI组
4[0,1]
5r0,11
5[0,1]
C类不合格
6[4, 5]
清洁度指标检查样本单独抽取，样本大小为5：操作工艺按JB/T54247.1—1996中附录C的规定；样本清洁度的实际平均值应不得大于4.6或5.6的规定。6.4寿命试验抽查样本单独抽取，样本大小及判定数组[Ac，Re]为：一等品3[1，2]、优等品3[0，1]抽查达到规定要求，其试验数据3年内有效。6.5主要零件的主要精度指标检查样本单独抽取，样本大小及判定数组[Ac，Re]为：一等品3[1，2]、优等品3[0，1]。
