- SJ 20095-1992 超小型(20·5×10·5×10·5)密封直流电磁继电器详细规范

【电子行业标准(SJ)】 超小型(20·5×10·5×10·5)密封直流电磁继电器详细规范
本网站 发布时间:
2024-07-05 07:38:49
- SJ20095-1992
- 现行
标准号:
SJ 20095-1992
标准名称:
超小型(20·5×10·5×10·5)密封直流电磁继电器详细规范
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1992-11-19 -
实施日期:
1993-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
278.90 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本规范规定了超小型(2O.5×10.5×l.05)密封直流电磁继电器详细要求。本规范适用于触点负载从低电平至2.0A、28Vd.c.(阻性),2组转换触点,引出端间距5.08的超小型(20.5×10.5×10.5)密封直流电磁继电器。5 SJ 20095-1992 超小型(20·5×10·5×10·5)密封直流电磁继电器详细规范 SJ20095-1992

部分标准内容:

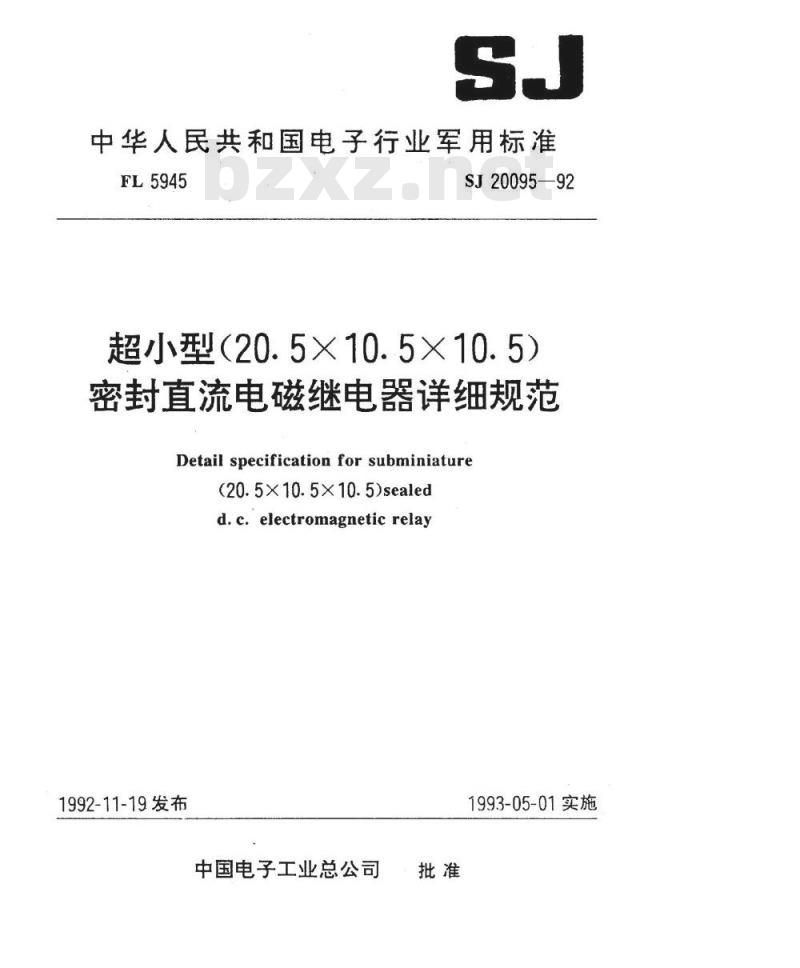

中华人民共和国电子行业军用标准FL5945
SJ20095—92
超小型(20.5×10.5×10.5)
密封直流电磁继电器详细规范
Detail specification for subminiature(20.5x10.5X10.5)sealed
d.c. electromagnetic relay
1992-11-19发布
中国电子工业总公司
1993-05-01实施

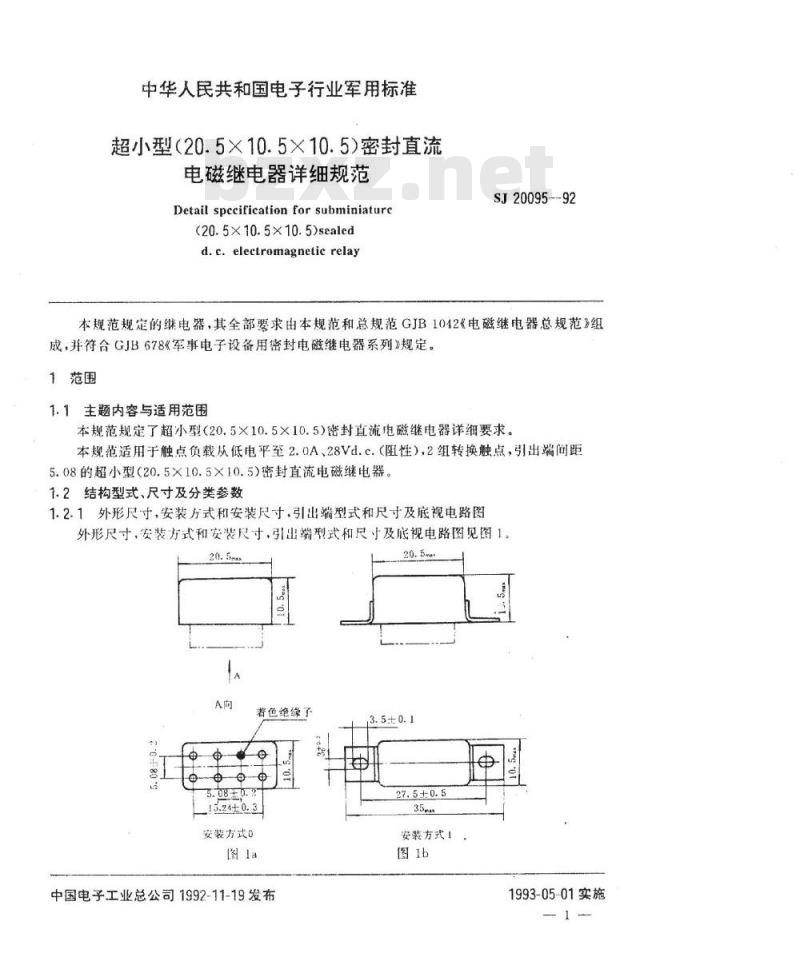

中华人民共和国电子行业军用标准超小型(20.5×10.5×10.5)密封直流电磁继电器详细规范
Detail spccification for subminiaturc(20.5×10.5×10.5)sealed
d.c. electromagnetic relay
SJ20095---92
本规范规定的继电器,其全部要求由本规范和总规范GJB1042《电磁继电器总规范》组成,并符合GJB678《军事电子设备用密封电磁继电器系列》规定。1范围
1.1主题内容与适用范围
本规范规定了超小型(20.5×10.5×10.5)密封直流电磁继电器详细要求。本规范适用于触点负载从低电平至2.0A、28Vd.c.(阻性),2组转换触点,引出端问距5.08的超小型(20.5×10.5×10.5)密封直流电磁继电器。1.2结构型式、尺寸及分类参数
1.2.1外形尺寸,安装方式和安装尺寸,引出端型式和尺寸及底视电路图外形尺寸,安装方式和安装尺寸,引出端型式和尺寸及底视电路图见图1。20.5m
安装方式0
若色绝缘了
中国电子工业总公司1992-11-19发布20.5mm
27.5±0.5
安装方式!
1993-05-01实施
1.2.2规格参数
规格参数见表1。
安装方式2
代号1
SJ20095—92
代号2
引出端
代号4
27.5±0.5
着色绝缘子
安装方式3
底视线路图

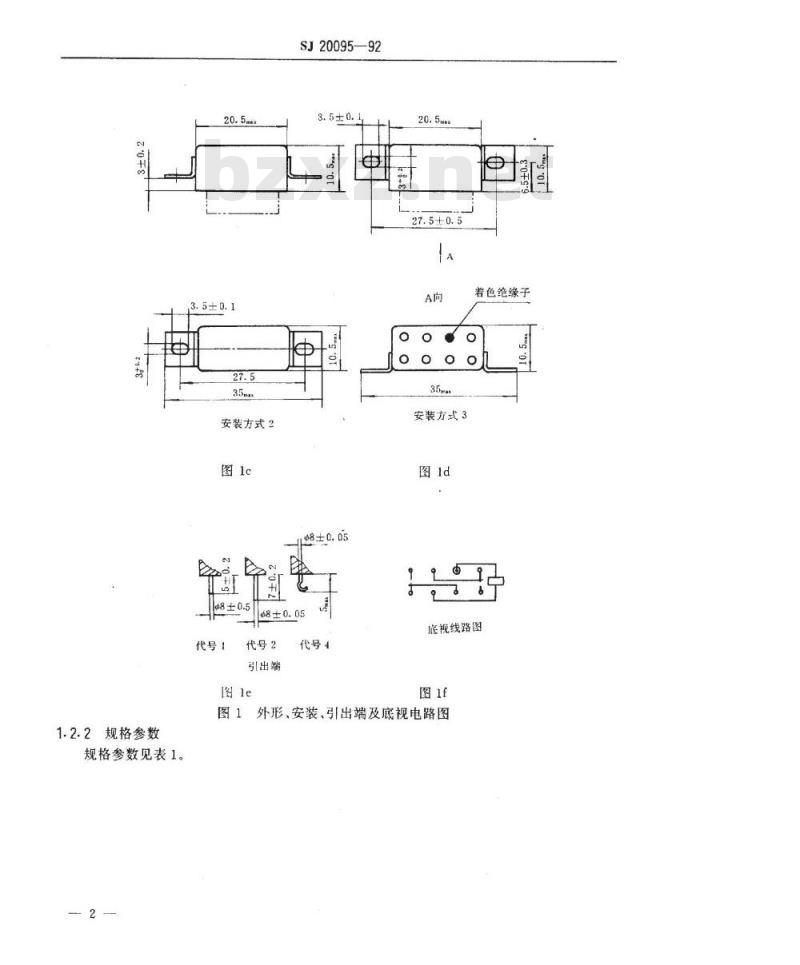

图1外形、安装、引出端及底视电路图规格
线圈电压
额定值
最大值
线圈直
流电阻
SJ20095—92

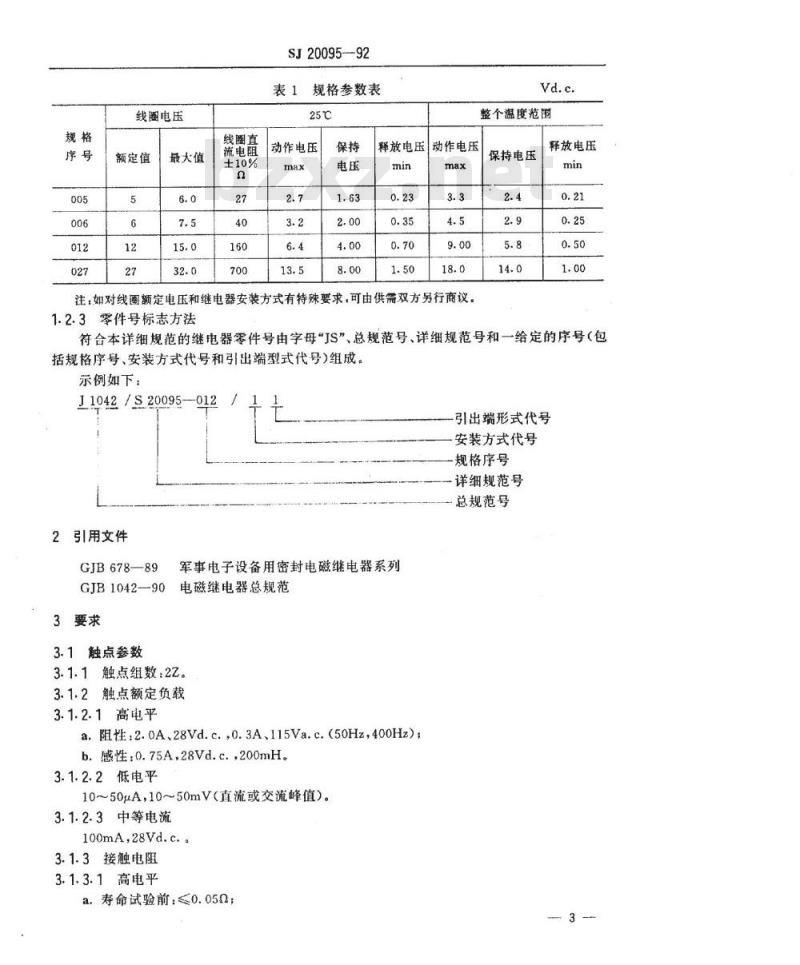

规格参数表
动作电压
整个温度范围
释放电压
动作电压
注:如对线圈额定电压和继电器安装方式有特殊要求,可由供需双方另行商议。1.2.3零件号标志方法
保持电压
释放电压
符合本详细规范的继电器零件号由字母“JS”、总规范号、详细规范号和一给定的序号(包括规格序号、安装方式代号和引出端型式代号)组成。示例如下:
J1042/S20095—012
2引用文件
GJB678—89
GJB1042—90
3要求
3.1触点参数
引出端形式代号
安装方式代号
规格序号
详细规范号
总规范号
军事电子设备用密封电磁继电器系列电磁继电器总规范
3.1.1触点组数:2Z。
3.1.2触点额定负载
3.1.2.1高电平
a.阻生:2.0A、28Vd.c.,0.3A、115Va.c.(50Hz,400Hz);b.感性:0.75A28Vd.c..200mH。3.1.2.2低电平
10~50A,10~50mV(直流或交流峰值)。3.1.2.3中等电流
100mA,28Vd.c..
3.1.3接触电阻
3.1.3.1高电平
a.寿命试验前:≤0.05;
SJ20095-92

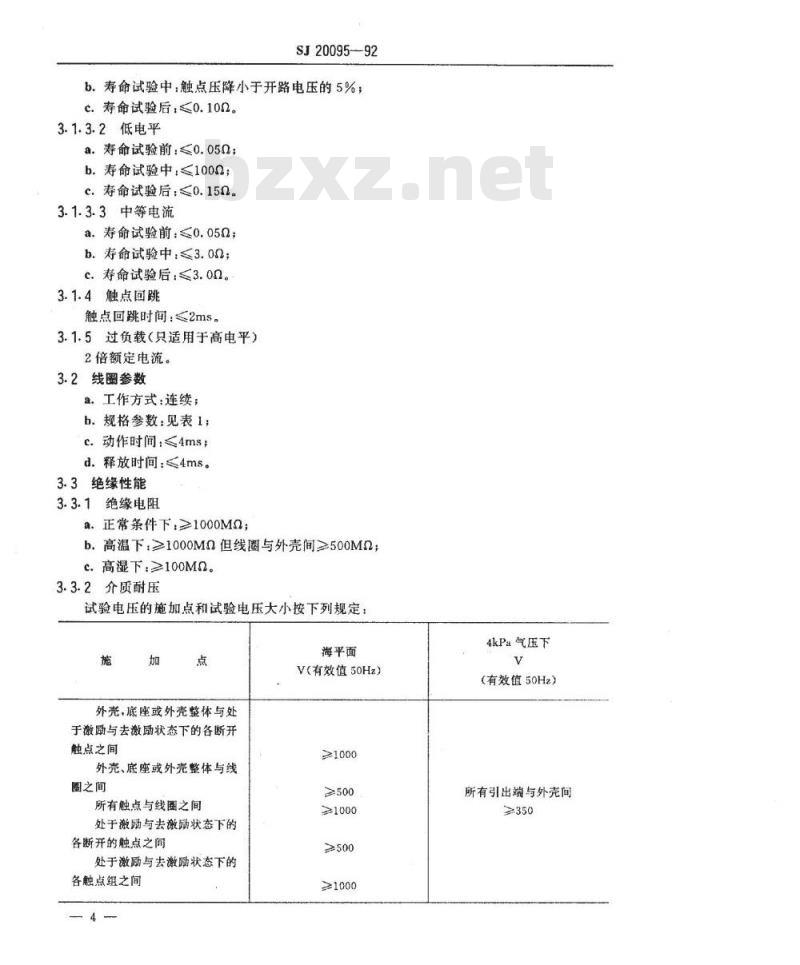

b.寿命试验中:触点压降小于开路电压的5%;c.寿命试验后:≤0.100。
3.1.3.2低电平
a.寿命试验前:≤0.05Q;
b.寿命试验中,<100α;
c.寿命试验后:≤0.15。
3.1.3.3中等电流
a.寿命试验前:≤0.05Q;
b.寿命试验中,≤3.02;
c.寿命试验后:≤3.0Q。
3.1.4触点回跳
触点回跳时间:≤2ms。
3.1.5过负载(只适用于高电平)2倍额定电流。
3.2线圈参数
a.工作方式:连续;
b.规格参数:见表1;
c.动作时间:≤4ms
d.释放时间:≤4ms。
3.3、绝缘性能
3.3.1绝缘电阻
a.正常条件下:≥1000MQ;
b,高温下:≥1000MQ但线圈与外壳间≥500MQ;c.高湿下:≥100M0。
3.3.2介质耐压
试验电压的施加点和试验电压大小按下列规定:海平面
外壳,底座或外壳整体与处
于激励与去激励状态下的各断开触点之间
外壳、底座或外壳整体与线
圈之间
所有触点与线圈之间
处于激励与去激励状态下的
各断开的触点之间
处于激励与去激励状态下的
各触点组之间
V(有效值50Hz)
≥500
≥1000
≥500
≥1000
4kPa气压下
(有效值50Hz)
所有引出端与外壳间
≥350
3.4环境适应性能
3.4.1温度范围:-65~125℃。
SJ20095--92
3.4.2温度冲击和高低温工作:适用(见GJB1042,以下同)。3.4.3低气压:4kPa。
3.4.4冲击:980m/s2
(100g)。
3.4.5振动:196m/s2
(20g);10~2000Hz。
加速度:196m/s2
内部潮湿:适用。
耐湿:适用。
磁干扰:适用。
(20g)。
线圈寿命:适用。
耐焊接热:适用。
盐雾(腐蚀):适用。
耐溶剂:适用。
3.5结构要求和物理性能
外形与安装配置尺寸:见图1
引出端与配置尺寸:见图1。
3.5.3可焊性:适用。
密封:允许的最大泄漏率为10-'Pa·cm/s。3.5.5
引出端强度,适用,其中拉力为15N。3.5.6
标志(全部),适用。
3.5.7重量:≤13g。
3.6寿命
a.高电平:105次。
b.低电平:105次。
c:中等电流:5×10*次。www.bzxz.net
质量保证规定
质量保证规定按GJB1042第4章规定。4.1鉴定检验
鉴定检验表按表2规定。
表2鉴定检验
检验项目
外观和机械检查
内部\
本规范的条款
GJB1042的条款
试验方法
GJB1042的条款
受检的
样品数
允许的
失效数
检验项目
内部潮湿
可焊性(3只样品)
绝缘电阻
介质耐压
电性能:
静态接触电阻
动作、保持和释放电压
线圈直流电阻
动作和释放时间
触点回跳
温度冲击和高低温工作
耐溶剂
加速度
引出端强度
绝缘电阻
介质耐压
电性能:
静态接触电阻
动作、保持和释放电压
线圈直流电阻
动作和释放时间
触点回跳
外观和机械检查
磁干扰
线圈寿命
SJ20095-92
续表2
本规范的条款
GJB1042的条款
试验方法
GJB1042的条款
受检的
样品数
充许的
失效数
检验项目+
耐焊接热
盐雾(腐蚀)
绝缘电阻
介质酚压
电性能:
静态接触电阻
动作、保持和释放电压
线图直流电阻
动作和释放时间
触点回跳
外观和机械检查
过负载
引出端强度*)
绝缘电阻
介质耐压
电性能:
静态接触电阻
动作、保持和释放电压
线图直流电阻
动作和释放时间
触点回跳
外观和机械检查
中等电流
绝缘电围
SJ2009592
续表2
本规范的条款
GJB1042的条款
试验方法
GJB1042的条款
受检的
样品数
充许的
失效数
检验项目
介质耐压
电性能:
静态接触电阻
动作、保持和释放电压
线圈直流电阻
动作和释放时间
触点回跳
外观和机械检查
SJ20095—92
续表2
本规范的条款
注:1)追加1只未封罩的样品经受内部检查。求
GJB1042的条款
2)试验4只已经受过最大电流负载试验的样品。4.2质量一致性检验
4.2.1A组检验
A组检验表按表3规定
表3A组检验
检验项目
A1分组
内部潮湿
A2分组1
绝缘电阻
介质耐压
电性能:
静态接触电阻
动作、保持和释放
线圈直流电阻
动作和释放时间
触点回跳
A3分组
可焊性
外观和机械检查
(外部)\
本规范的条款
GJB1042的条款
试验方法
GJB1042的条款
试验方法
GJB1042的条款
受检的
样品数
充许的
失效数
可接受质量
不合格品
100%检验,剔除
所有不合格的继
100%检验
100%检验
剔除所有不合格
的继电器5
注:1)检验顺序任意。
SJ20095-92
2)可焊性试验只要求在随机从每一正式批中抽取的2只继电器样品上进行。如果出现1次失效。则此整个批应返修,并抽取第2批随机样品进行可焊性试验。在可焊性试验合格后,应将整批再提交全部A组检验。
3)对于密封失效,可以进行返修,并重新提交全部A组检验。4)每一正式批中对2只样品测量尺寸和重量。5)诸如标志等轻缺陷不合格品可以返修。4.2.2B组检验
B组检验表按表4规定。
表4B组检验
振动1
中等电流
绝缘电阻
介质耐压
电性能:
静态接触电阻
动作、保持和释放电压
线直流电阻
动作和释放时间
触点回魏
引出端强度
外观和机械检查
本规范的条款
3.1.2.3,3.6c
3.5.1,3.5.2
3.5.6,3.5.7
GJB1042的条款
3.1.3.4.3.5
3.36,3.37
1)在赖率范围扫频时,试验的持续时间应减少至5min,循环次数减少至1次。4.2.3C组检验
C组检验表按表2规定。
交货准备
包装、运输、存按GJB1042第5章规定。附加说明:
本规范由中国电子工业总公司提出。本规范由国营八九一厂和中国电子技术标准化研究所共同负责起草本规范以MIL-R-5757/9E(1971)为基础,参照制订。本规范主要起草人:史信源、陈庆。计划项目代号:B02022。
试验方法
GJB1042的条款
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
