- SJ 3263-1989 广播接收机及有关设备传导抗扰度特性限额值

【电子行业标准(SJ)】 广播接收机及有关设备传导抗扰度特性限额值
本网站 发布时间:
2024-07-05 08:52:16
- SJ3263-1989
- 已作废
标准号:
SJ 3263-1989
标准名称:
广播接收机及有关设备传导抗扰度特性限额值
标准类别:
电子行业标准(SJ)
标准状态:
已作废-
发布日期:
1989-03-20 -
实施日期:
1989-03-25 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
93.09 KB
替代情况:
被GB 9383-95代替

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了广播接收机及有关设备采用电流注入法测量的传导抗菌素扰度限额值,其干扰测量频率范围为0.15~150MHz。所有限额值均为干扰源电动热,并以分贝(微伏)表示。本标准适用于广播接收机有关设备在定型,例行试验时,作传导抗扰度考核的依据。 SJ 3263-1989 广播接收机及有关设备传导抗扰度特性限额值 SJ3263-1989

部分标准内容:
中华人民共和国机械电子工业部部标准SJ3263-89
广播接收机及有关设备
传导抗扰度特性限额值
1989-03-20发布
1989-03-25实施
中华人民共和国机械电子工业部发布
中华人民共和国机械电子工业部部标准SJ3263-89
广播接收机及有关设备的传导抗扰度特性限额值本标准参照采用了国际标准CISPR/E/WG1-21《广播接收机及有关设备抗扰度限额值》广播接收机干扰特性分技术委员会(E分会工作组秘书文件第21号(1986年)。1主题内容与适用范围
1.1主题内容
本标准规定了广播接收机及有关设备采用电流注入法测量的传导抗扰度限额值,其干扰测量频率范围为0.15~150MHz。所有限额值均为干扰源电动势,并以分贝(微伏)表示。1.2适用范围
本标准适用于广播接收机及有关设备在定型,例行试验时,作传导抗扰度考核的依据。
引用标准
GB6113电磁干扰测量仪器
GB9383广播接收机及有关设备传导抗扰度特性测量方法3电视机传导抗扰度特性限额值
3.1天线、电源、扬声器、耳机端对于扰电流的抗扰度限额值天线、电源、扬声器、耳机端对干扰电流的抗扰度限额值见表1。表1
干扰信号频率范围
30~100
100~150
注,随对数频率线性下降。
以上限额值不适用于下述频率范围:限额值
dB(μV)
120~110(注)
a。被测频道:即图象载频减2MHz到伴音裁频加2MHz,中华人民共和国机械电子工业部1989-03-20批准1989-03-25实施
SJ8268-89
b。伴音中频加2MHz到图象中频减2MHzc.伴音载频加减1.5MHz,
d.彩色副载频加减1.5MHz。
3.2其它附加端子对干扰电流的抗扰度限额值待定。
收音机传导抗扰度限额值
4.1调频收音机对干扰电流的抗扰度限额值4.1.1天线、电源、扬声器、耳机端对干扰电流的抗扰度限额值天线、电源、扬声器、耳机端对干扰电流的抗扰度限额值见表2。表2
干扰信号频率范围
30~100
100~150bzxZ.net
注:随对数频率线性下降。
以上限额值不适用于下述频率范围:a被测的有用信号段,即有用信号载频加减75kHz,b,调频收音机中频10.7±0.5MHz。4.1.2其它端子对干扰电流的抗扰度限额值待定。
4.2调幅收音机对干扰电流的抗扰度限额值待定。
6有关设备的抗扰度限额值
限额值
dB(μv)
120~118(注)
与电视机或收音机相应部分的限额值与其一致。其余部分待定。附加说明:
本标准由机械电子工业部第三研究所负贵起草。本标准主要起草人:林京平、李舜阳、陈伟、张杏英、郭晓琪。2—
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

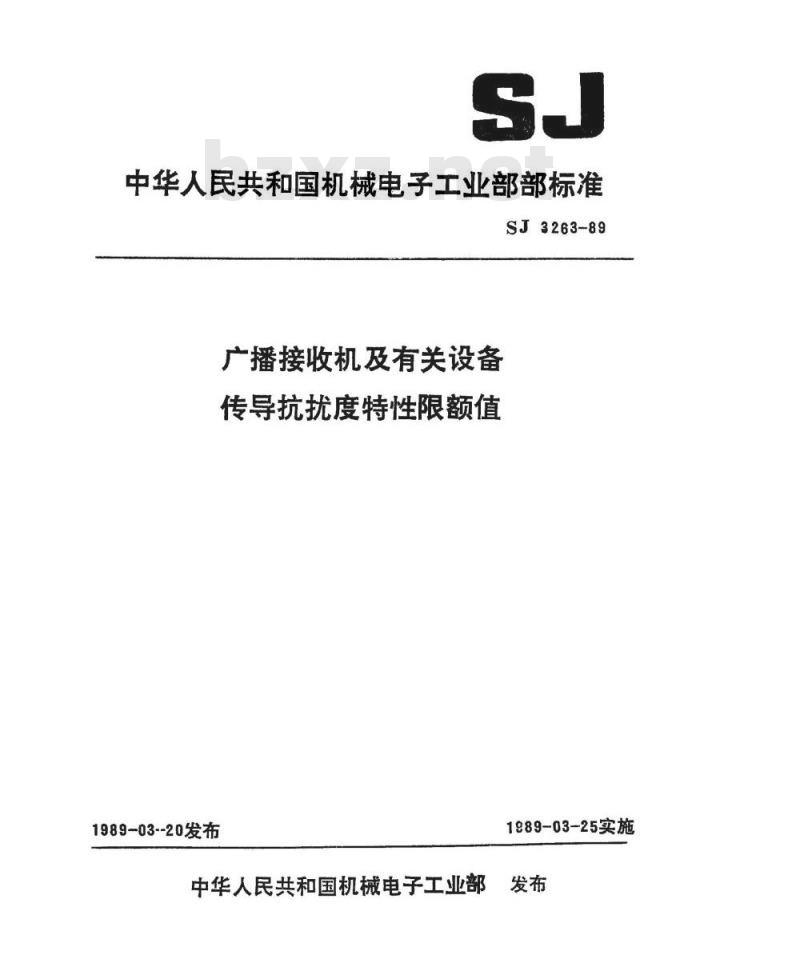

广播接收机及有关设备
传导抗扰度特性限额值
1989-03-20发布
1989-03-25实施
中华人民共和国机械电子工业部发布

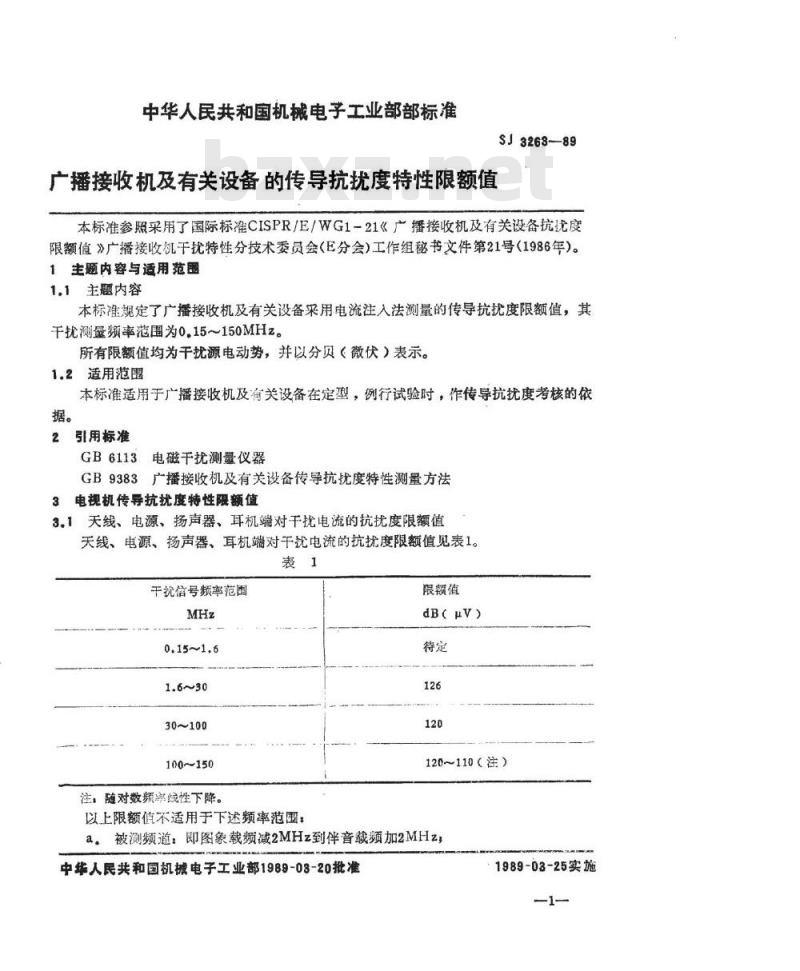

中华人民共和国机械电子工业部部标准SJ3263-89
广播接收机及有关设备的传导抗扰度特性限额值本标准参照采用了国际标准CISPR/E/WG1-21《广播接收机及有关设备抗扰度限额值》广播接收机干扰特性分技术委员会(E分会工作组秘书文件第21号(1986年)。1主题内容与适用范围
1.1主题内容
本标准规定了广播接收机及有关设备采用电流注入法测量的传导抗扰度限额值,其干扰测量频率范围为0.15~150MHz。所有限额值均为干扰源电动势,并以分贝(微伏)表示。1.2适用范围
本标准适用于广播接收机及有关设备在定型,例行试验时,作传导抗扰度考核的依据。
引用标准
GB6113电磁干扰测量仪器
GB9383广播接收机及有关设备传导抗扰度特性测量方法3电视机传导抗扰度特性限额值
3.1天线、电源、扬声器、耳机端对于扰电流的抗扰度限额值天线、电源、扬声器、耳机端对干扰电流的抗扰度限额值见表1。表1
干扰信号频率范围
30~100
100~150
注,随对数频率线性下降。
以上限额值不适用于下述频率范围:限额值
dB(μV)
120~110(注)
a。被测频道:即图象载频减2MHz到伴音裁频加2MHz,中华人民共和国机械电子工业部1989-03-20批准1989-03-25实施
SJ8268-89

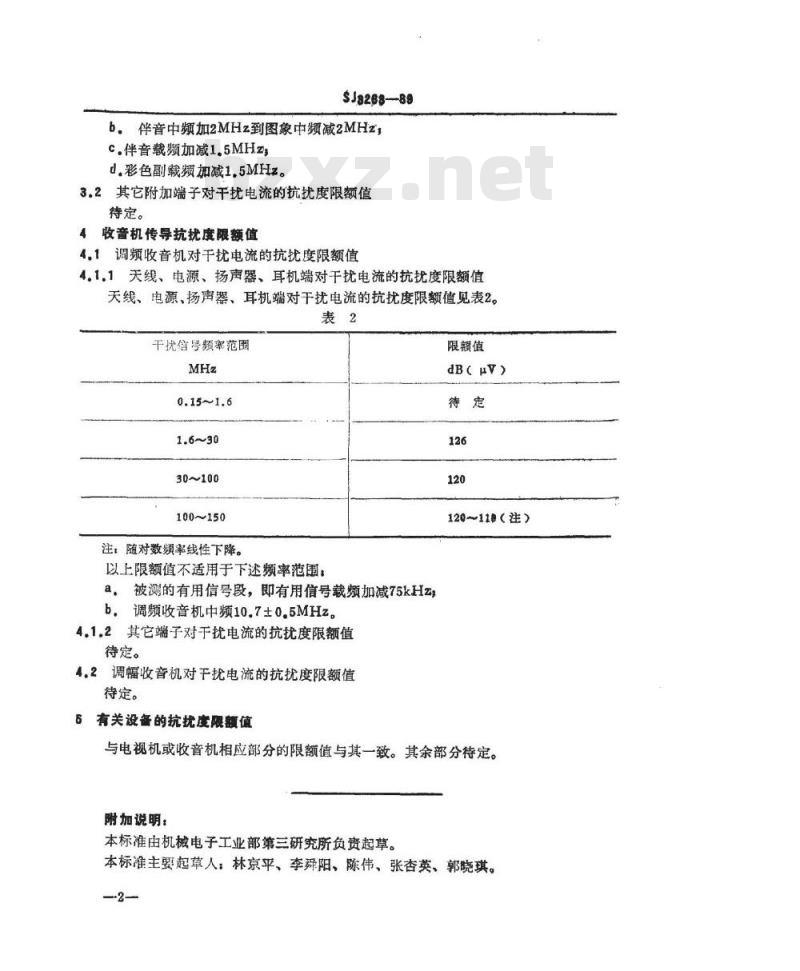

b。伴音中频加2MHz到图象中频减2MHzc.伴音载频加减1.5MHz,
d.彩色副载频加减1.5MHz。
3.2其它附加端子对干扰电流的抗扰度限额值待定。
收音机传导抗扰度限额值
4.1调频收音机对干扰电流的抗扰度限额值4.1.1天线、电源、扬声器、耳机端对干扰电流的抗扰度限额值天线、电源、扬声器、耳机端对干扰电流的抗扰度限额值见表2。表2
干扰信号频率范围
30~100
100~150bzxZ.net
注:随对数频率线性下降。
以上限额值不适用于下述频率范围:a被测的有用信号段,即有用信号载频加减75kHz,b,调频收音机中频10.7±0.5MHz。4.1.2其它端子对干扰电流的抗扰度限额值待定。
4.2调幅收音机对干扰电流的抗扰度限额值待定。
6有关设备的抗扰度限额值
限额值
dB(μv)
120~118(注)
与电视机或收音机相应部分的限额值与其一致。其余部分待定。附加说明:
本标准由机械电子工业部第三研究所负贵起草。本标准主要起草人:林京平、李舜阳、陈伟、张杏英、郭晓琪。2—
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
