【机械行业标准(JB)】 额定电压3.6/6kV 及以下电动潜油泵电缆 第三部分 电动潜油泵扁形电力电缆
本网站 发布时间:
2024-06-20 03:20:28
- JB/T5332.3-1991
- 现行
- 点击下载此标准
标准号:
JB/T 5332.3-1991
标准名称:
额定电压3.6/6kV 及以下电动潜油泵电缆 第三部分 电动潜油泵扁形电力电缆
标准类别:
机械行业标准(JB)
英文名称:
Electric submersible pump cables with rated voltage up to and including 3.6/6kV Part 3: Flat power cables for electric submersible pumps标准状态:
现行-
发布日期:
1991-06-28 -
实施日期:
1992-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.00 MB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了电动潜油泵扁形电力电缆产品品种、技术要求和试验。本标准适用于额定电压3.6/6KV及以下电动潜油(包括潜水,潜卤)泵机组用扁形电力电缆,电缆下端与引接电缆相连,上端与地面控制柜相连接。 JB/T 5332.3-1991 额定电压3.6/6kV 及以下电动潜油泵电缆 第三部分 电动潜油泵扁形电力电缆 JB/T5332.3-1991

部分标准内容:

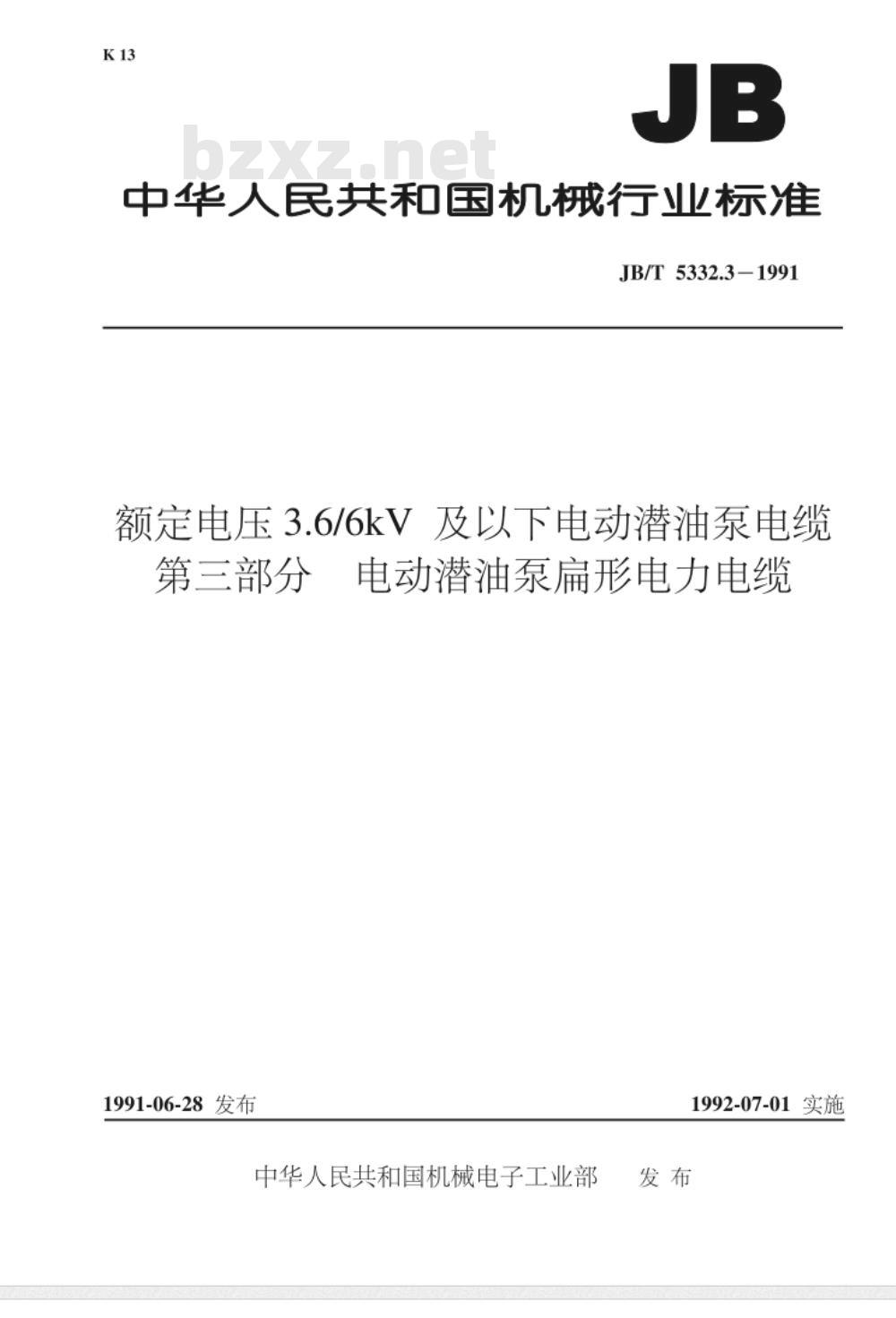

中华人民共和国机械行业标准
JB/T5332.3-1991
额定电压3.6/6kV及以下电动潜油泵电缆第三部分
1991-06-28发布
电动潜油泵扁形电力电缆
1992-07-01实施
中华人民共和国机械电子工业部发布

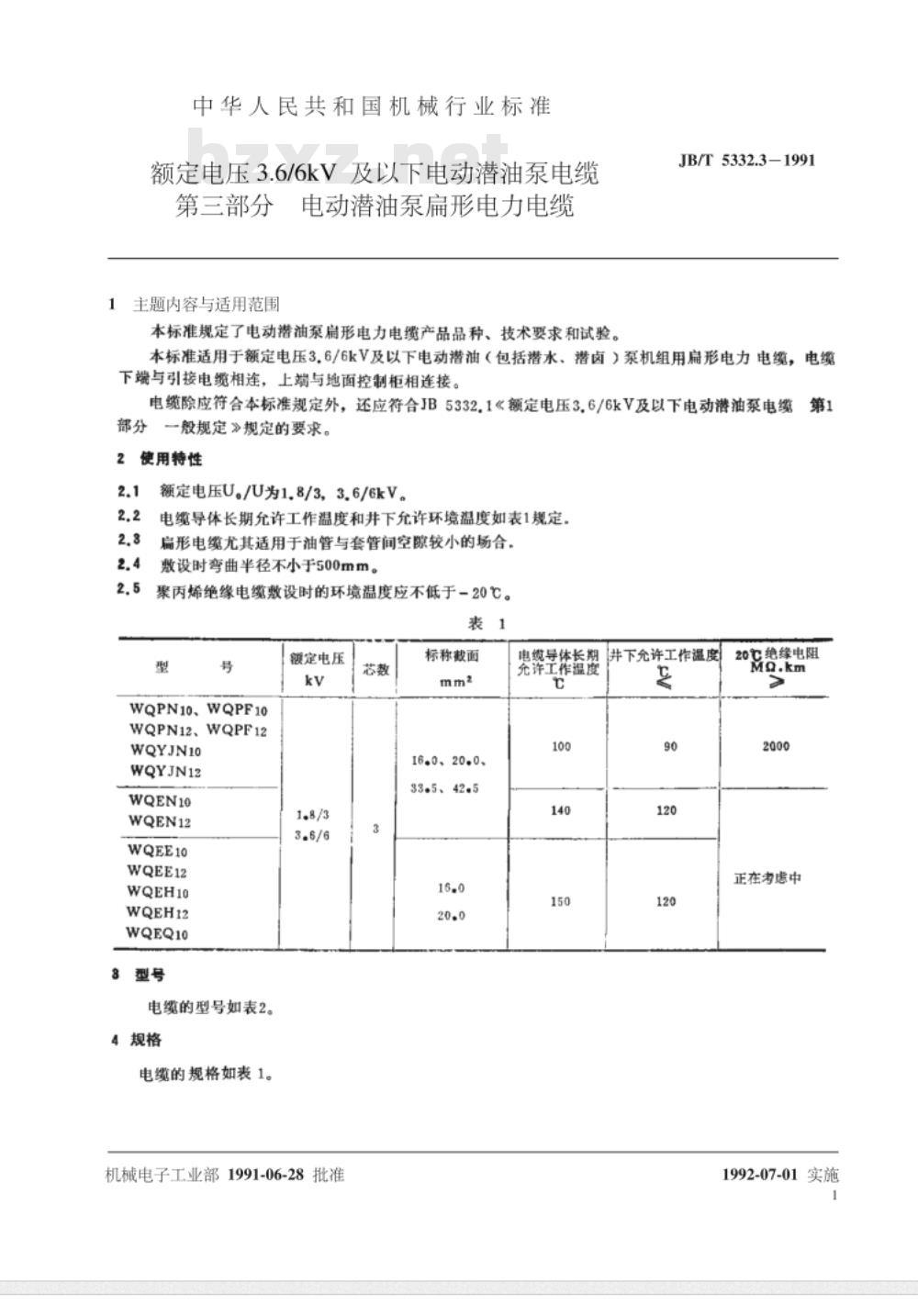

中华人民共和国机械行业标准
额定电压3.6/6kV及以下电动潜油泵电缆第三部分电动潜油泵扁形电力电缆主题内容与适用范围
本标准规定了电动潜油泵扁形电力电绩产品品种、技术要求和试验。JB/T 5332.31991
本标准适用于额定电压3.6/6kV及以下电动潜油(包括潜水、潜卤)泵机组用扁形电力电缆,电缆下端与引接电缆相连,上端与地面控制柜相连接。电缆除应符合本标准规定外,还应符合JB5332.1《额定电压3.6/6kV及以下电动潜油泵电缆第1
般规定》规定的要求。
使用特性
额定电压U。/U为1.8/3,3.6/6kV。电缆导体长期允许工作温度和并下允许环境温度如表1规定。扁形电缆尤其适用于油管与套管间空隙较小的场合。数设时弯曲半径不小于500mm。
聚丙烯绝缘电缆敷设时的环境温度应不低于-20℃。表1
WQPN10、WQPF10
WQPN12、WQPF12
WQYJN10
WQYJN12
WQEN10
WQEN12
WQEE10
WQEE12
WQEH10
WQEH12
WQEQ10

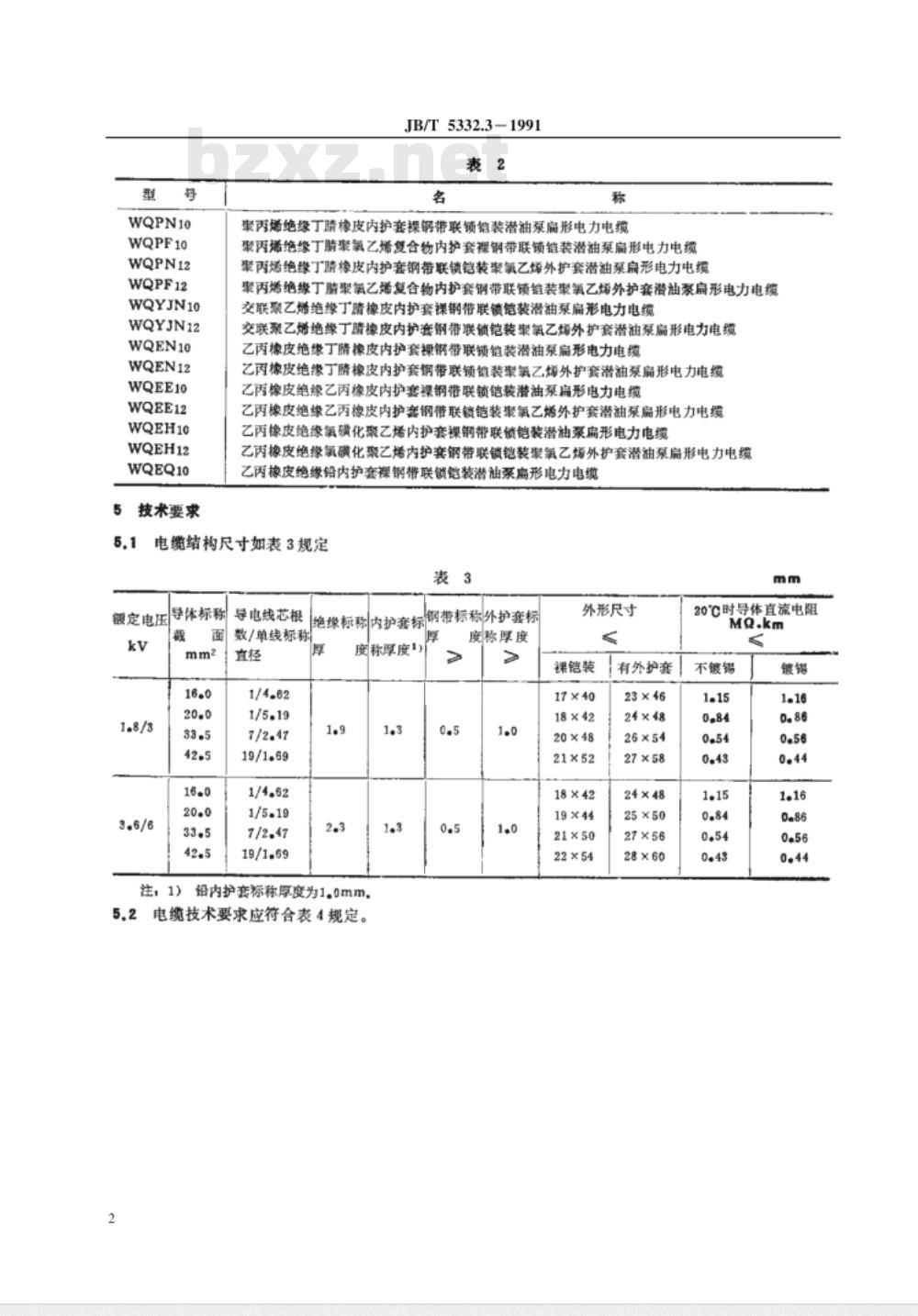

电缆的型号如表2。
4规格
电绩的规格如表1。
额定电压
机械电子工业部1991-06-28批准芯数
标称截面
16.0、20.0、
33.5、42.5
讲下允许工作温度
电缆导体长期
充萍工作温度
20℃绝缘电阻
正在考虑中
1992-07-01实施
WQPN10
WQPF10
WQPN12
WQPF12
WQYJN10
WQYJN12
WQEN10
WQEN12
WQEE10
WQEE12
WQEH10
WQEH12
WQEQ10
技术要求
JB/T5332.31991
聚丙烯绝缘丁睛橡皮内护套钢带联锁错装潜油泵肩形电力电缆聚丙烯绝缘丁腊聚氟乙烯复合物内护套裸钢带联锁销装潜油泵扁形电力电缆聚丙烯绝缘丁睛橡皮内护套钢带联锁铠装聚氧乙烯外护套潜袖泵扁形电力电缆聚丙烯绝缘丁脑聚氧乙烯复合物内护套钢带联锁错装聚氟乙烯外护套潜油泵扁形电力电缆交联聚乙烯绝缘丁赌橡皮内护套裸钢带联锁结装潜油泵扁形电力电缆交联聚乙烯绝缘丁橡皮内护套钢带联锁铠装聚氧乙烯外护套潜油泵扁形电力电缆乙丙橡皮绝缘丁橡皮内护套裸钢带联锁销装潜油泵扁形电力电缆乙丙橡皮绝缘丁腊橡皮内护套钢带联锁镜装聚氧乙烯外护套潜袖泵扇形电力电缆乙丙橡皮绝缘乙丙橡皮内护套裸钢带联锁铠装潜油泵扁形电力电缆乙丙橡皮绝缘乙丙橡皮内护套钢带联锁铠装聚氧乙燃外护套潜袖泵扁形电力电缆乙丙橡皮绝缘氧磺化聚乙内护套裸钢带联锁铠装潜油泵扁形电力电缆乙丙橡皮绝缘氧磺化聚乙内护套钢带联锁铠装聚氧乙烯外护套潜油泵扇形电力电缆乙丙橡皮绝缘铅内护套裸钢带联锁铠装潜油泵扁形电力电缆电缆结构尺寸如表3规定
导体标称
额定电压
绝缘标种内护套标钢带标称外护套标导电线芯根
数/单线标称
度称厚度
度称罩度})
1/4。62
铅内护套标称厚度为1.0mm,
注,1)
电缆技术要求应符合表4规定。
外形尺寸
裸铠装
17×40
18 × 42
20 ×48
21×52
18 ×42
19 ×44
21×50
22 × 54
有外护套
23 ×46
24 ×48
26×54
27×58
24 ×48
25×50
27×56
28×60
20℃时导体直流电阻
不镀错

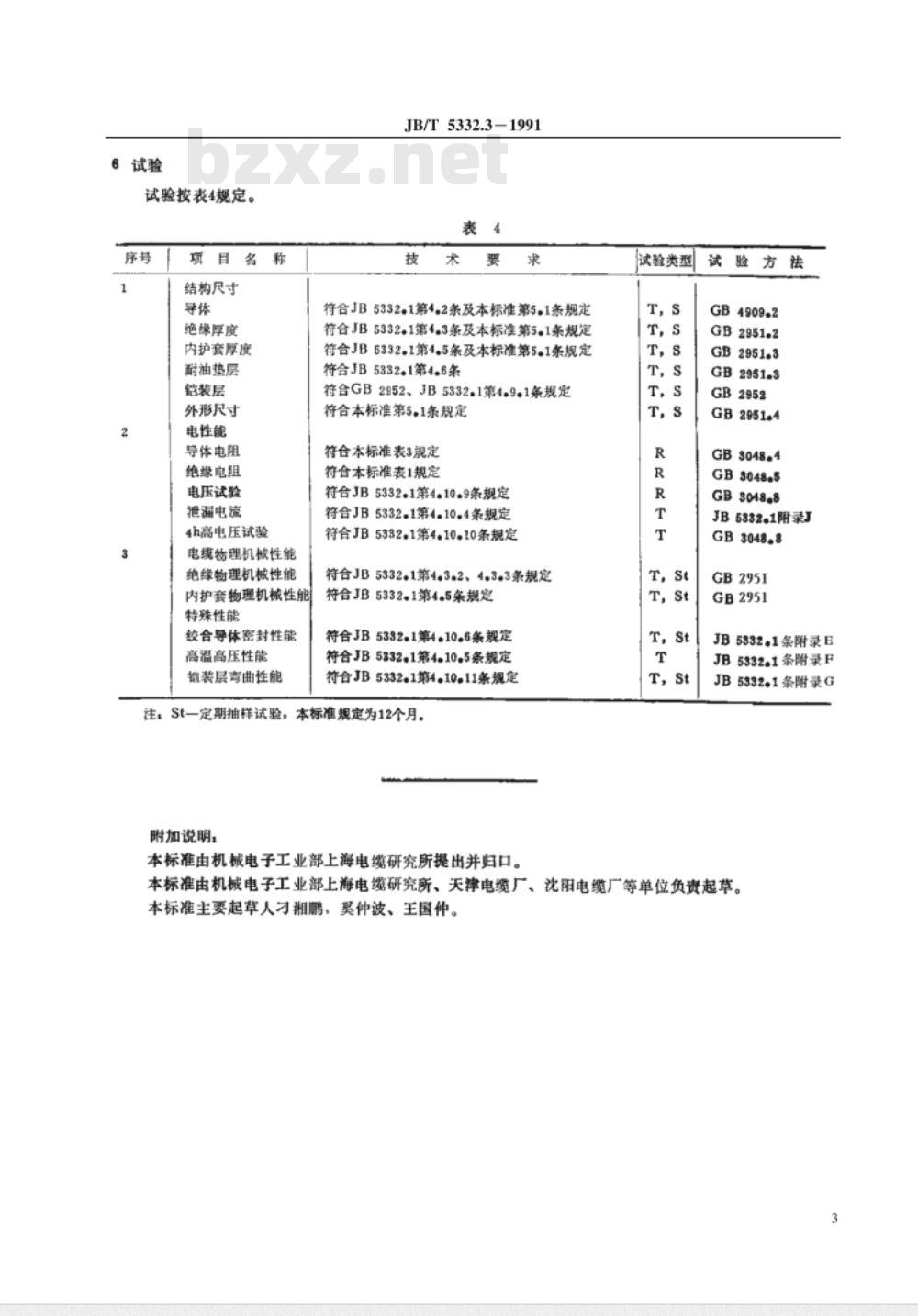

试验按表4规定。
结构尺寸
绝缘厚度
内护套厚度
耐油垫层
钳装层
外形尺寸
电性能
导体电阻
绝缘电阻
电压试验
泄漏电流
4h高电压试验
电缆物理机械性能
绝缘物理机械性能
内护套物理机械性能
特殊性能
绞合导体密封性能
高温高压性能
错装层弯曲性能
JB/T5332.31991
符合JB5332.1第4.2条及本标准第5。1条规定符合JB5332。1第4。3条及本标准第5。1条规定符合JB5332.1第4。5条及本标准第5。1条规定合JB5332.1第4。6条
符合GB2952、JB5332.1第4.9.1条规定符合本标准第5。1条规定
符合本标准表3规定
符合本标准表1规定
符合JB5332.1第4.10。9条规定
符合JB5332.1第4.10.4条规定
符合JB5332.1第4.10。10条规定符合JB5332.1第4。3.2、4.3。3条规定符合JB5332。1第4。5条规定
符合JB5332.1第4。106条规定
符合JB5332.1第4.10.5条规定
符合JB5332.1第4。10.11条规定注:St一定期抽样试验,
本标准规定为12个月,bzxz.net
附加说明:
本标准由机械电子工业部上海电缆研究所提出并归口。试验类型
验方法
GB2952
GB2951e4
GB3048。4
JB5332.1附录J
GB2951
GB2951
JB53321条附录E
JB5332.1条附录F
JB5332.1条附录G
本标准由机械电子工业部上海电缆研究所、天津电缆厂、沈阳电缆厂等单位负责起草。本标准主要起草人刁湘鹏,窦仲波、王国仲。3

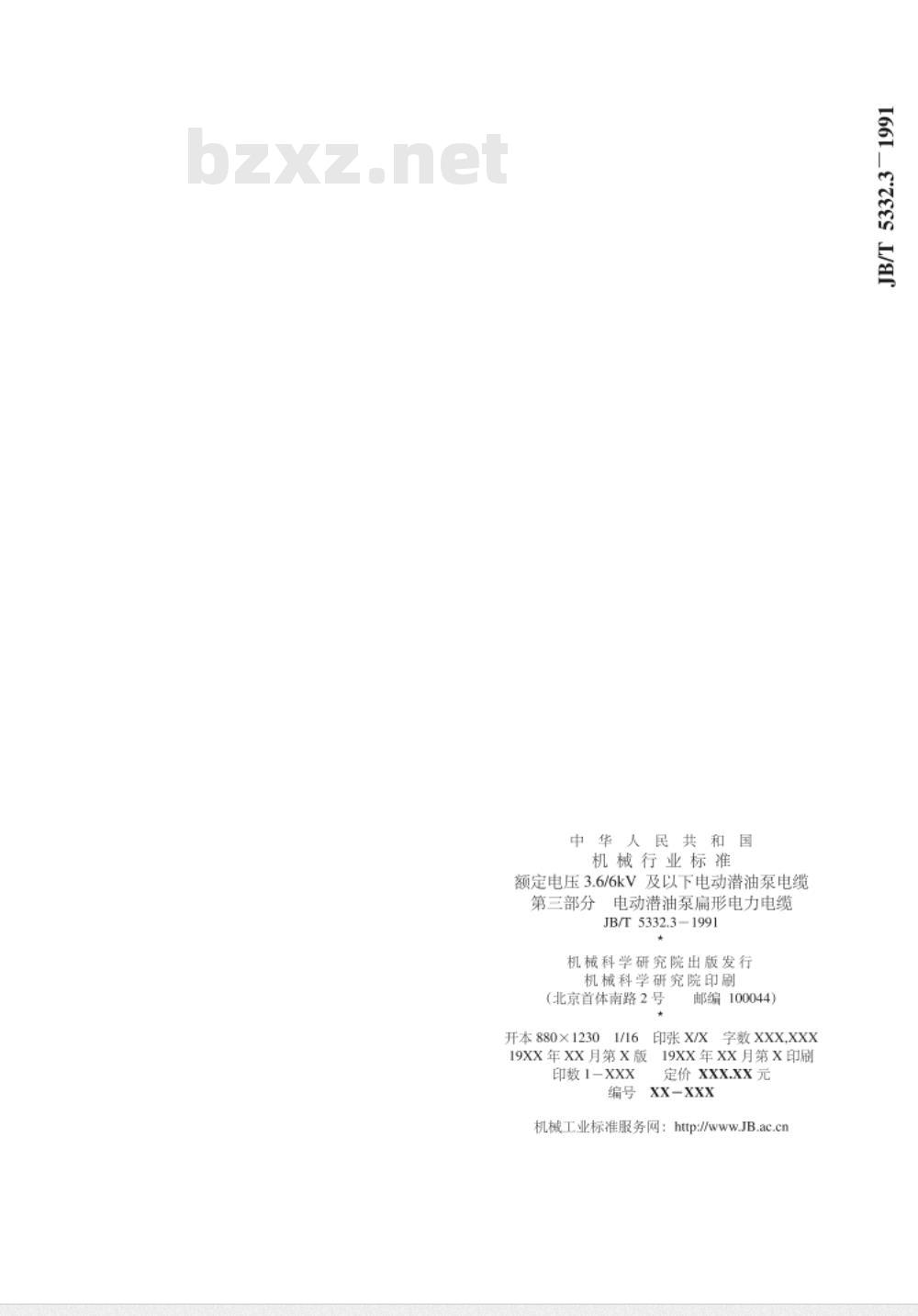

中华人民共和国
机械行业标准
额定电压3.6/6kV及以下电动潜油泵电缆第三部分电动潜油泵扁形电力电缆JB/T5332.31991
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号
邮编100044)
印张X/X
K字数XXXXXX
开本880×1230
19XX年XX月第X版
19XX年XX月第X印刷
印数1-xXX
定价XXX.XX元
XX-XXX
机械工业标准服务网:http://www.JB.ac.cn66
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
