- GA 96-1995 铺地纺织品静电性能参数及测量方法

【公共安全行业标准(GA)】 铺地纺织品静电性能参数及测量方法
本网站 发布时间:
2024-07-10 01:11:58
- GA96-1995
- 现行
标准号:
GA 96-1995
标准名称:
铺地纺织品静电性能参数及测量方法
标准类别:
公共安全行业标准(GA)
标准状态:
现行-
发布日期:
1995-03-01 -
实施日期:
1995-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
115.26 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了铺地纺织品防静电性能参数及测量方法。本标准适用于耐久性铺地纺织品防静电性能参数的测量。 GA 96-1995 铺地纺织品静电性能参数及测量方法 GA96-1995

部分标准内容:

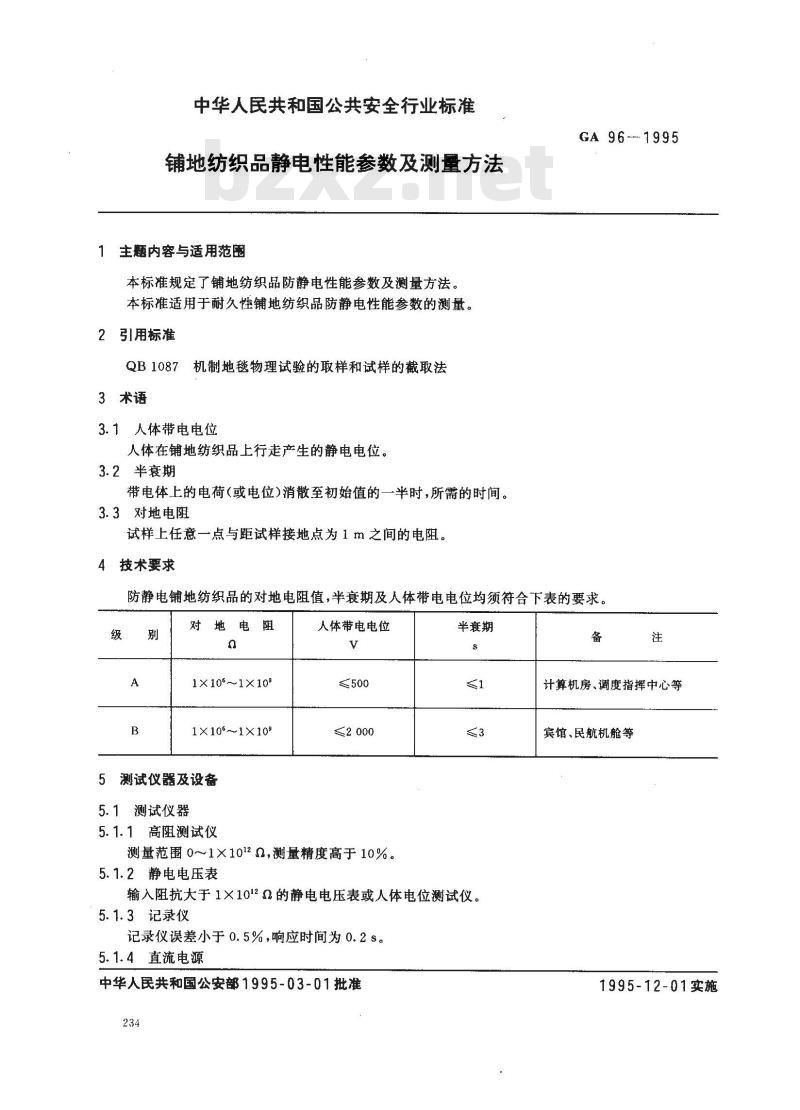

中华人民共和国公共安全行业标准铺地纺织品静电性能参数及测量方法主题内容与适用范压
本标准规定了铺地纺织品防静电性能参数及测量方法。本标准适用于耐久性铺地纺织品防静电性能参数的测量。2引用标准
QB1087机制地毯物理试验的取样和试样的截取法3术语
3.1人体带电电位
人体在铺地纺织品上行走产生的静电电位。3.2半衰期
带电体上的电荷(或电位)消散至初始值的一半时,所需的时间。3.3对地电阻
试样上任意一点与距试样接地点为1m之间的电阻。4技术要求
GA 96-1995
防静电铺地纺织品的对地电阻值,半衰期及人体带电电位均须符合下表的要求。级
对地电阻
1×106~~1×10g
1×106~1×10°
5测试仪器及设备
5.1测试仪器
5.1.1高阻测试仪
人体带电电位
≤2000
测量范围0~1×1012Q,测量精度高于10%。5.1.2静电电压表
半衰期
输入阻抗大于1×1012Q0的静电电压表或人体电位测试仪。5.1.3记录仪
记录仪误差小于0.5%,响应时间为0.2s。5.1.4直流电源
中华人民共和国公安部1995-03-01批准234
计算机房、调度指挥中心等
宾馆、民航机舱等
1995-12-01实施
GA 96-1995
输出电压0~~2000V连续可调,波动系数不大于士0.2%。5.1.5湿度计
精度为1%。
5.2试验设备
5.2.1绝缘橡胶垫
垂直方向绝缘电阻大于等于1×10122、尺寸为2200mm×1200mm×4.5±0.5mm。5.2.2金属板、金属板条
金属板尺寸为2000mm×1000mm×2mm。金属板条尺寸为1020mm×20mm×2mm四条、1220mm×20mm×2mm条。

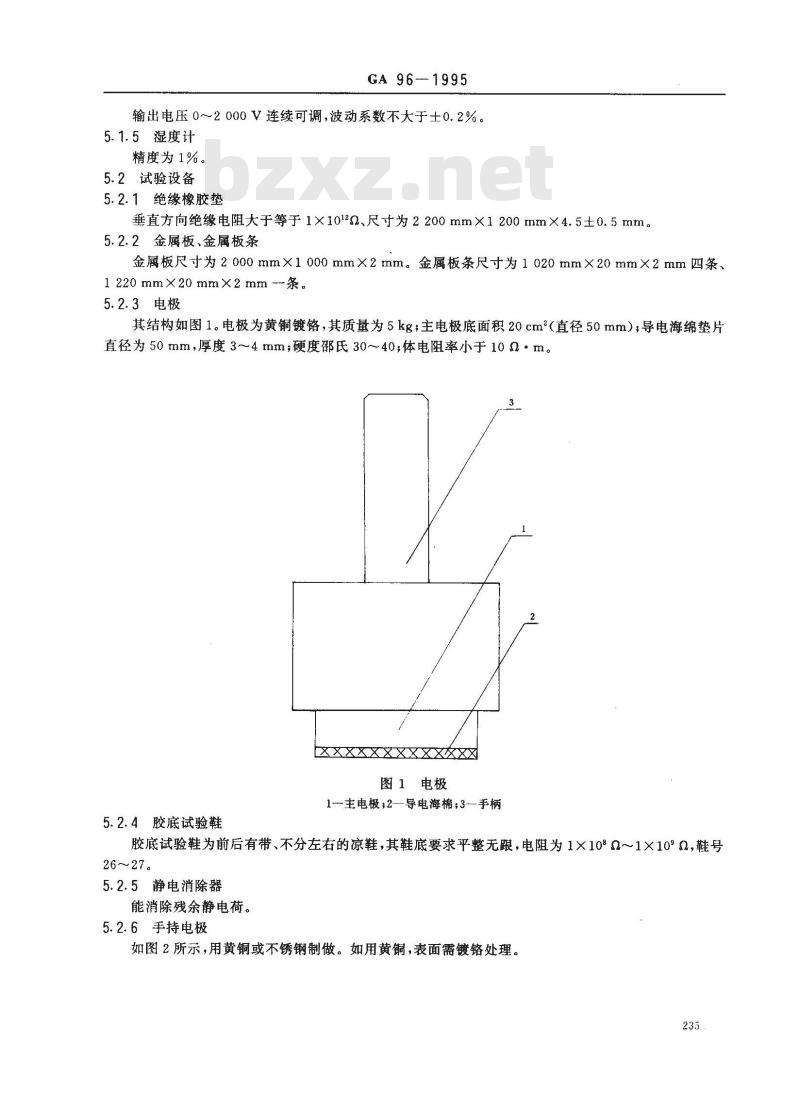

5.2.3电极
其结构如图1。电极为黄铜镀铬,其质量为5kg;主电极底面积20cm2(直径50mm);导电海绵垫片直径为50mm,厚度3~4mm;硬度邵氏30~40;体电阻率小于10α·m。区区区区区区区区区区区区区
图1电极
1-主电极;2—导电海棉;3—手柄5.2.4胶底试验鞋
胶底试验鞋为前后有带、不分左右的凉鞋,其鞋底要求平整无跟,电阻为1×10°Q~1×10°Q,鞋号26~27。
5.2.5静电消除器
能消除残余静电荷。此内容来自标准下载网
5.2.6手持电极
如图2所示,用黄铜或不锈钢制做。如用黄铜,表面需镀铬处理。235
5.2.7吸尘器
家用吸尘器。
6测试条件
温度:23±2℃。
相对湿度:25%士3%。
7试样
GA 96—1995

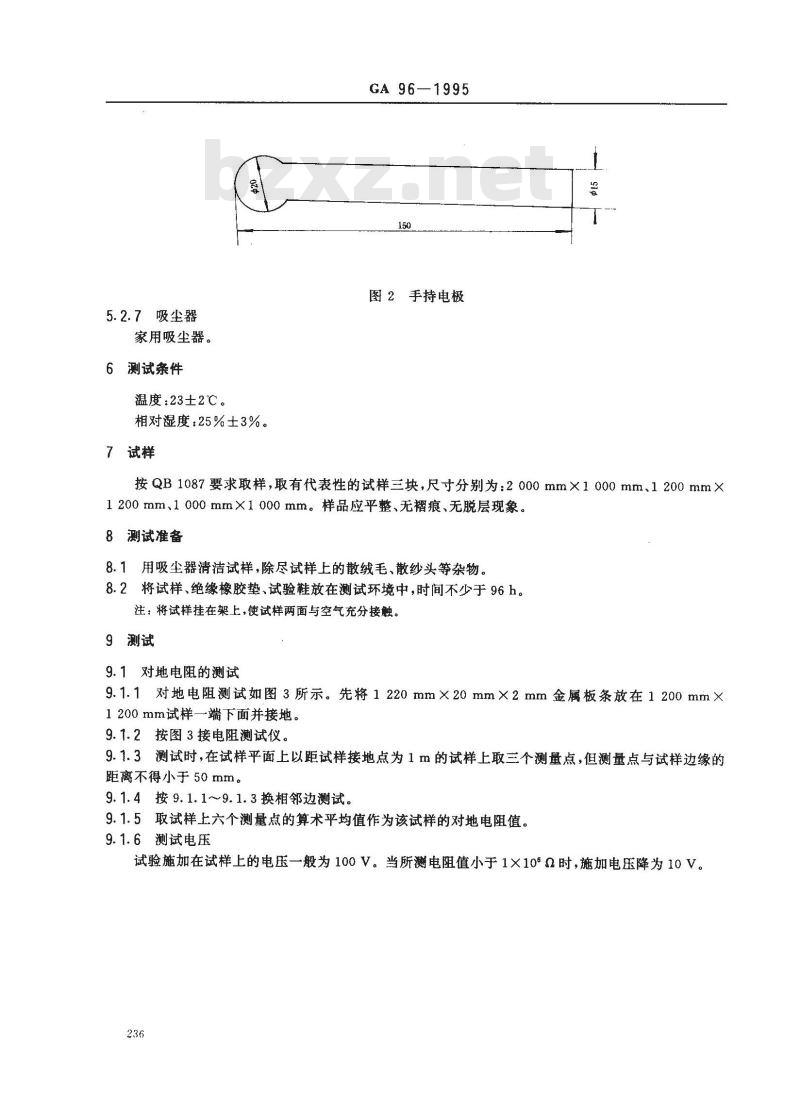

图2手持电极
按QB1087要求取样,取有代表性的试样三块,尺寸分别为:2000mm×1000mm、1200mm×1200mm、1000mm×1000mm。样品应平整、无褶痕、无脱层现象。8测试准备
8.1用吸尘器清洁试样,除尽试样上的散绒毛、散纱头等杂物。8.2将试样、绝缘橡胶垫、试验鞋放在测试环境中,时间不少于96h。注:将试样挂在架上,使试样两面与空气充分接触。9测试
9.1对地电阻的测试
9.1.1对地电阻测试如图3所示。先将1220mm×20mm×2mm金属板条放在1200mm×1200mm试样一端下面并接地。
9.1.2按图3接电阻测试仪。
9.1.3测试时,在试样平面上以距试样接地点为1m的试样上取三个测量点,但测量点与试样边缘的距离不得小于50mm。
9.1.4按9.1.1~9.1.3换相邻边测试。9.1.5取试样上六个测量点的算术平均值作为该试样的对地电阻值。9.1.6测试电压
试验施加在试样上的电压一般为100V。当所电阻值小于1×10°α时,施加电压降为10V。236
9.2人体带电电位测试
GA 96--1995

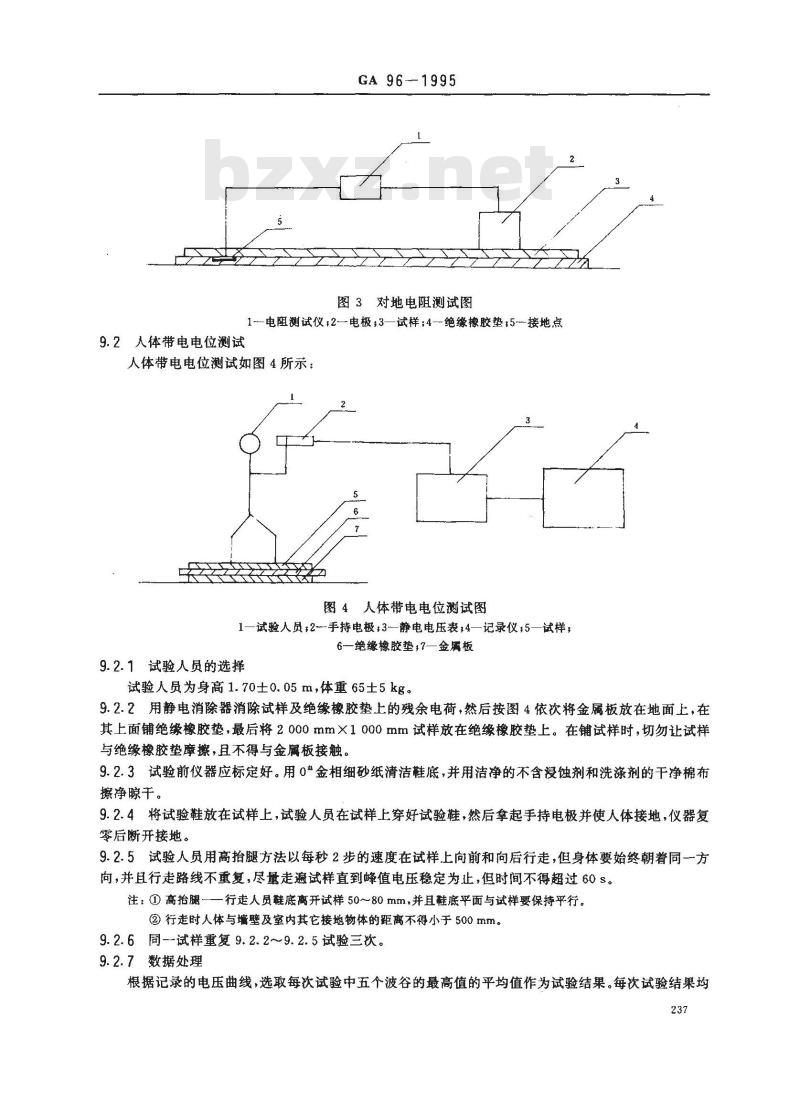

图3对地电阻测试图
1—电阻测试仪:2—电极;3—试样;4—绝缘橡胶垫;5--接地点人体带电电位测试如图4所示:
图4人体带电电位测试图
1一试验人员;2--手持电极;3静电电压表;4—记录仪;5—试样;6—绝缘橡胶垫;7—金属板
9.2.1试验人员的选择
试验人员为身高1.70士0.05m,体重65士5kg。9.2.2用静电消除器消除试样及绝缘橡胶垫上的残余电荷,然后按图4依次将金属板放在地面上,在其上面铺绝缘橡胶垫,最后将2000mm×1000mm试样放在绝缘橡胶垫上。在铺试样时,切勿让试样与绝缘橡胶垫摩擦,且不得与金属板接触。9.2.3试验前仪器应标定好。用0*金相细砂纸清洁鞋底,并用洁净的不含浸蚀剂和洗涤剂的干净棉布擦净晾干。
9.2.4将试验鞋放在试样上,试验人员在试样上穿好试验鞋,然后拿起手持电极并使人体接地,仪器复零后断开接地。
9.2.5试验人员用高抬腿方法以每秒2步的速度在试样上向前和向后行走,但身体要始终朝着同一方向,并且行走路线不重复,尽量走遍试样直到峰值电压稳定为止,但时间不得超过60s。注:①高抬腿——行走人员鞋底离开试样50~80mm,并且鞋底平面与试样要保持平行。②行走时人体与墙壁及室内其它接地物体的距离不得小于500mm。9.2.6同一试样重复9.2.2~9.2.5试验三次。9.2.7数据处理
根据记录的电压曲线,选取每次试验中五个波谷的最高值的平均值作为试验结果。每次试验结果均237
应符合第四章规定级别的要求。9.3半衰期测试

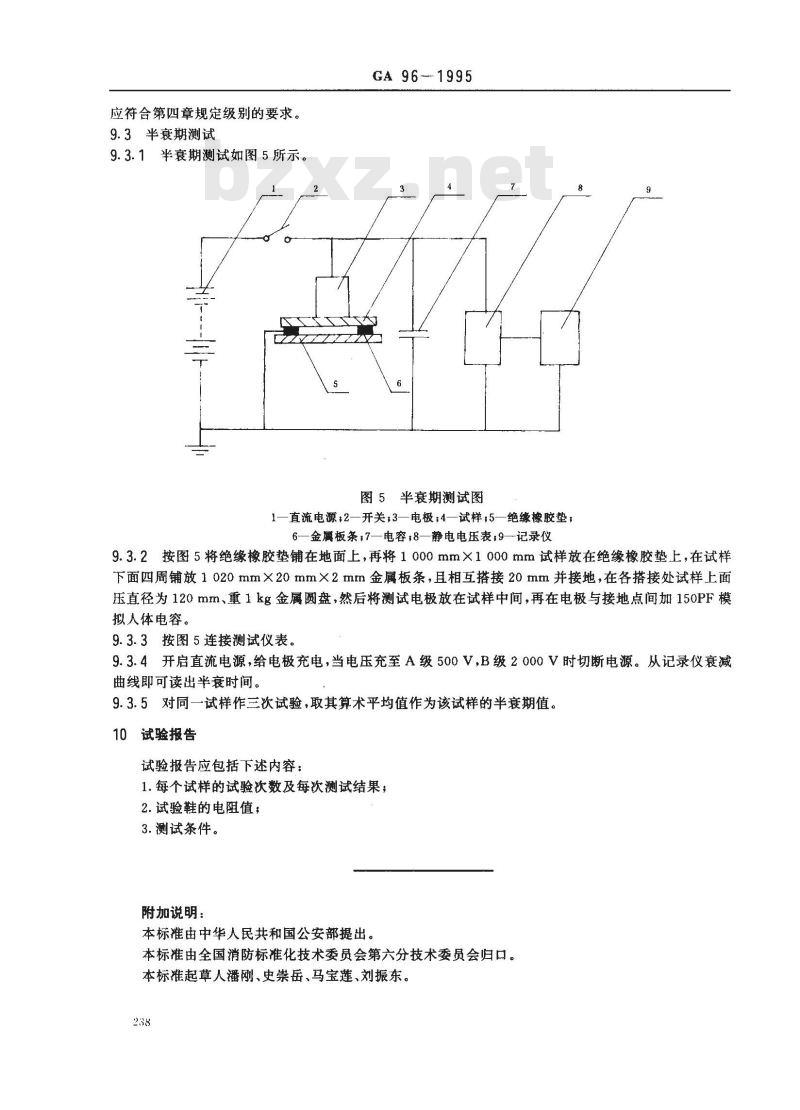

9.3.1半衰期测试如图5所示。
GA 96---1995
图5半衰期测试图
1—直流电源2—开关3一电极;4一试样,5一绝缘橡胶垫6—金属板条:7—电容,8—静电电压表,9记录仪9.3.2按图5将绝缘橡胶垫铺在地面上,再将1000mm×1000mm试样放在绝缘橡胶垫上,在试样下面四周铺放1020mm×20mm×2mm金属板条,且相互搭接20mm并接地,在各搭接处试样上面压直径为120mm、重1kg金属圆盘,然后将测试电极放在试样中间,再在电极与接地点间加150PF模拟人体电容。
9.3.3按图5连接测试仪表。
9.3.4开启直流电源,给电极充电,当电压充至A级500V,B级2000V时切断电源。从记录仪衰减曲线即可读出半衰时间。
9.3.5对同一试样作三次试验,取其算术平均值作为该试样的半衰期值。10试验报告
试验报告应包括下述内容:
1.每个试样的试验次数及每次测试结果;2.试验鞋的电阻值;
3.测试条件。
附加说明:
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准起草人潘刚、史崇岳、马宝莲、刘振东。238
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
本标准规定了铺地纺织品防静电性能参数及测量方法。本标准适用于耐久性铺地纺织品防静电性能参数的测量。2引用标准
QB1087机制地毯物理试验的取样和试样的截取法3术语
3.1人体带电电位
人体在铺地纺织品上行走产生的静电电位。3.2半衰期
带电体上的电荷(或电位)消散至初始值的一半时,所需的时间。3.3对地电阻
试样上任意一点与距试样接地点为1m之间的电阻。4技术要求
GA 96-1995
防静电铺地纺织品的对地电阻值,半衰期及人体带电电位均须符合下表的要求。级
对地电阻
1×106~~1×10g
1×106~1×10°
5测试仪器及设备
5.1测试仪器
5.1.1高阻测试仪
人体带电电位
≤2000
测量范围0~1×1012Q,测量精度高于10%。5.1.2静电电压表
半衰期
输入阻抗大于1×1012Q0的静电电压表或人体电位测试仪。5.1.3记录仪
记录仪误差小于0.5%,响应时间为0.2s。5.1.4直流电源
中华人民共和国公安部1995-03-01批准234
计算机房、调度指挥中心等
宾馆、民航机舱等
1995-12-01实施
GA 96-1995
输出电压0~~2000V连续可调,波动系数不大于士0.2%。5.1.5湿度计
精度为1%。
5.2试验设备
5.2.1绝缘橡胶垫
垂直方向绝缘电阻大于等于1×10122、尺寸为2200mm×1200mm×4.5±0.5mm。5.2.2金属板、金属板条
金属板尺寸为2000mm×1000mm×2mm。金属板条尺寸为1020mm×20mm×2mm四条、1220mm×20mm×2mm条。
5.2.3电极
其结构如图1。电极为黄铜镀铬,其质量为5kg;主电极底面积20cm2(直径50mm);导电海绵垫片直径为50mm,厚度3~4mm;硬度邵氏30~40;体电阻率小于10α·m。区区区区区区区区区区区区区
图1电极
1-主电极;2—导电海棉;3—手柄5.2.4胶底试验鞋
胶底试验鞋为前后有带、不分左右的凉鞋,其鞋底要求平整无跟,电阻为1×10°Q~1×10°Q,鞋号26~27。
5.2.5静电消除器
能消除残余静电荷。此内容来自标准下载网
5.2.6手持电极
如图2所示,用黄铜或不锈钢制做。如用黄铜,表面需镀铬处理。235
5.2.7吸尘器
家用吸尘器。
6测试条件
温度:23±2℃。
相对湿度:25%士3%。
7试样
GA 96—1995
图2手持电极
按QB1087要求取样,取有代表性的试样三块,尺寸分别为:2000mm×1000mm、1200mm×1200mm、1000mm×1000mm。样品应平整、无褶痕、无脱层现象。8测试准备
8.1用吸尘器清洁试样,除尽试样上的散绒毛、散纱头等杂物。8.2将试样、绝缘橡胶垫、试验鞋放在测试环境中,时间不少于96h。注:将试样挂在架上,使试样两面与空气充分接触。9测试
9.1对地电阻的测试
9.1.1对地电阻测试如图3所示。先将1220mm×20mm×2mm金属板条放在1200mm×1200mm试样一端下面并接地。
9.1.2按图3接电阻测试仪。
9.1.3测试时,在试样平面上以距试样接地点为1m的试样上取三个测量点,但测量点与试样边缘的距离不得小于50mm。
9.1.4按9.1.1~9.1.3换相邻边测试。9.1.5取试样上六个测量点的算术平均值作为该试样的对地电阻值。9.1.6测试电压
试验施加在试样上的电压一般为100V。当所电阻值小于1×10°α时,施加电压降为10V。236
9.2人体带电电位测试
GA 96--1995
图3对地电阻测试图
1—电阻测试仪:2—电极;3—试样;4—绝缘橡胶垫;5--接地点人体带电电位测试如图4所示:
图4人体带电电位测试图
1一试验人员;2--手持电极;3静电电压表;4—记录仪;5—试样;6—绝缘橡胶垫;7—金属板
9.2.1试验人员的选择
试验人员为身高1.70士0.05m,体重65士5kg。9.2.2用静电消除器消除试样及绝缘橡胶垫上的残余电荷,然后按图4依次将金属板放在地面上,在其上面铺绝缘橡胶垫,最后将2000mm×1000mm试样放在绝缘橡胶垫上。在铺试样时,切勿让试样与绝缘橡胶垫摩擦,且不得与金属板接触。9.2.3试验前仪器应标定好。用0*金相细砂纸清洁鞋底,并用洁净的不含浸蚀剂和洗涤剂的干净棉布擦净晾干。
9.2.4将试验鞋放在试样上,试验人员在试样上穿好试验鞋,然后拿起手持电极并使人体接地,仪器复零后断开接地。
9.2.5试验人员用高抬腿方法以每秒2步的速度在试样上向前和向后行走,但身体要始终朝着同一方向,并且行走路线不重复,尽量走遍试样直到峰值电压稳定为止,但时间不得超过60s。注:①高抬腿——行走人员鞋底离开试样50~80mm,并且鞋底平面与试样要保持平行。②行走时人体与墙壁及室内其它接地物体的距离不得小于500mm。9.2.6同一试样重复9.2.2~9.2.5试验三次。9.2.7数据处理
根据记录的电压曲线,选取每次试验中五个波谷的最高值的平均值作为试验结果。每次试验结果均237
应符合第四章规定级别的要求。9.3半衰期测试
9.3.1半衰期测试如图5所示。
GA 96---1995
图5半衰期测试图
1—直流电源2—开关3一电极;4一试样,5一绝缘橡胶垫6—金属板条:7—电容,8—静电电压表,9记录仪9.3.2按图5将绝缘橡胶垫铺在地面上,再将1000mm×1000mm试样放在绝缘橡胶垫上,在试样下面四周铺放1020mm×20mm×2mm金属板条,且相互搭接20mm并接地,在各搭接处试样上面压直径为120mm、重1kg金属圆盘,然后将测试电极放在试样中间,再在电极与接地点间加150PF模拟人体电容。
9.3.3按图5连接测试仪表。
9.3.4开启直流电源,给电极充电,当电压充至A级500V,B级2000V时切断电源。从记录仪衰减曲线即可读出半衰时间。
9.3.5对同一试样作三次试验,取其算术平均值作为该试样的半衰期值。10试验报告
试验报告应包括下述内容:
1.每个试样的试验次数及每次测试结果;2.试验鞋的电阻值;
3.测试条件。
附加说明:
本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第六分技术委员会归口。本标准起草人潘刚、史崇岳、马宝莲、刘振东。238
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
