【机械行业标准(JB)】 滚动轴承 振动(速度)测量方法

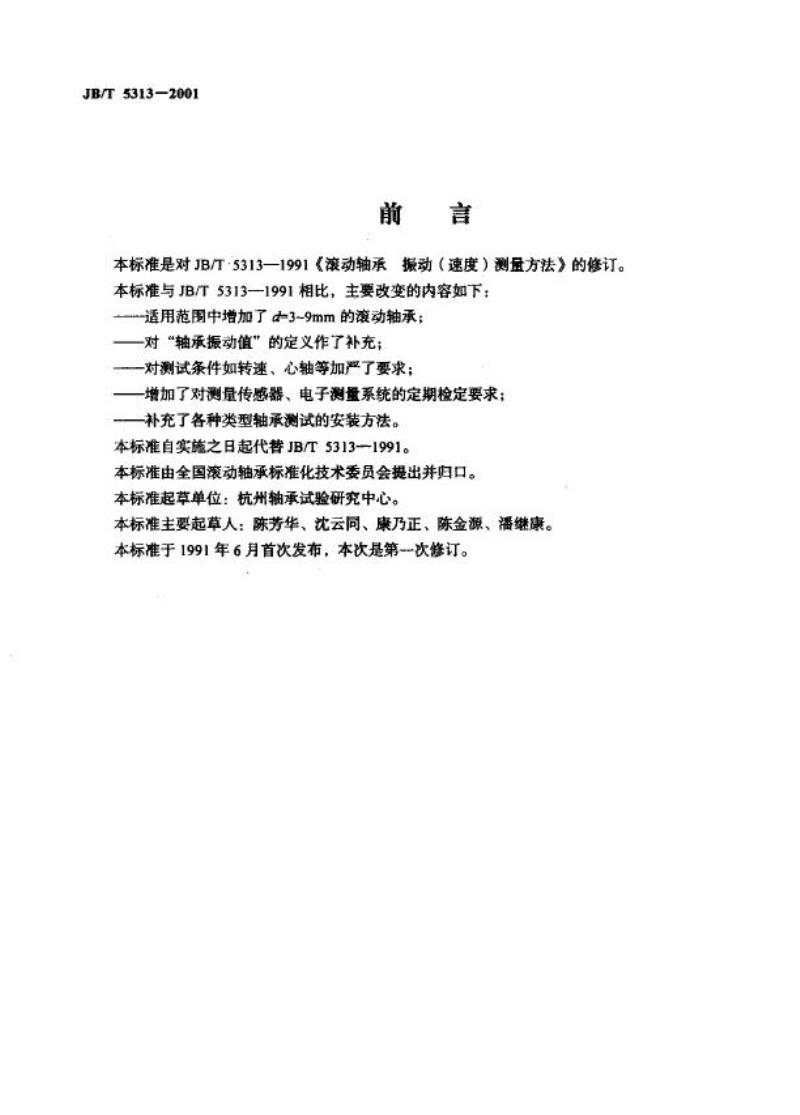

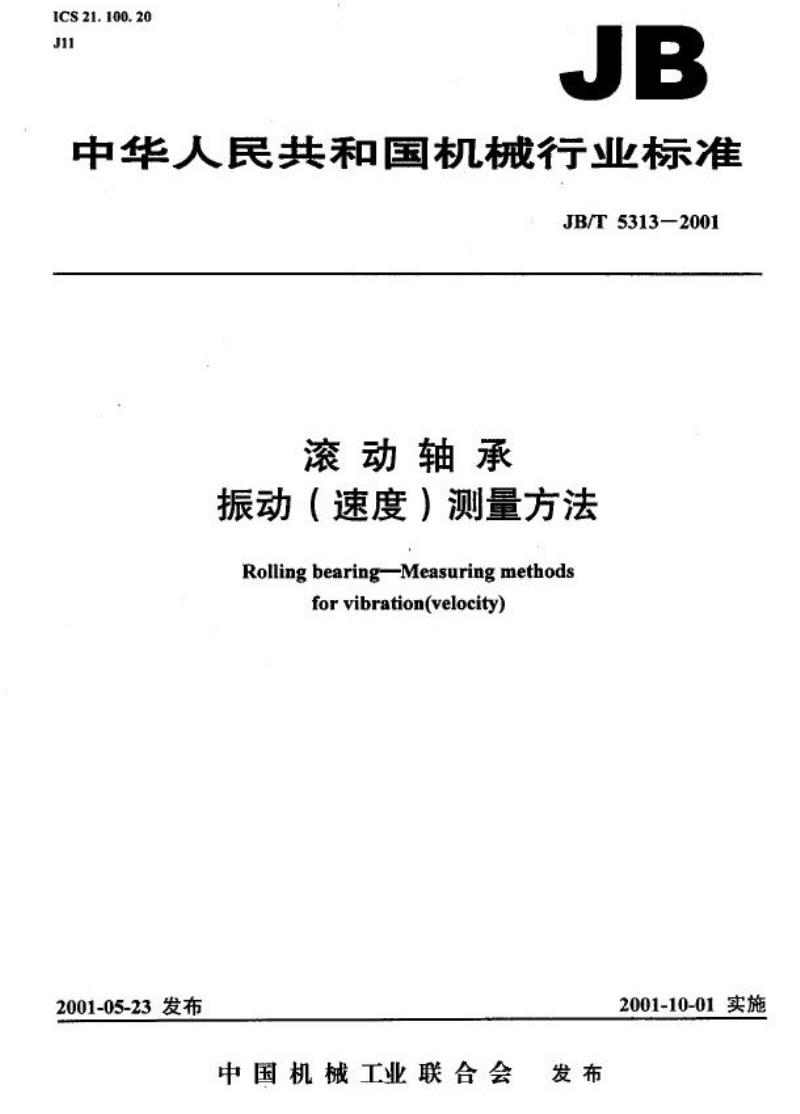

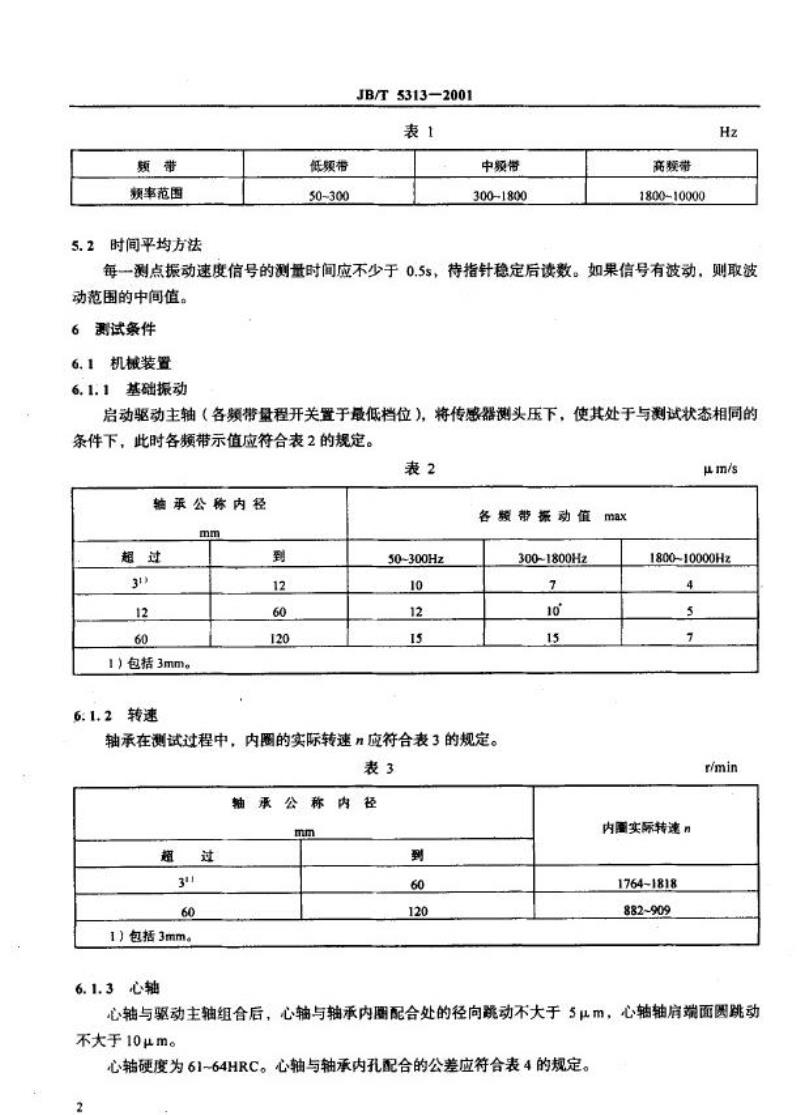

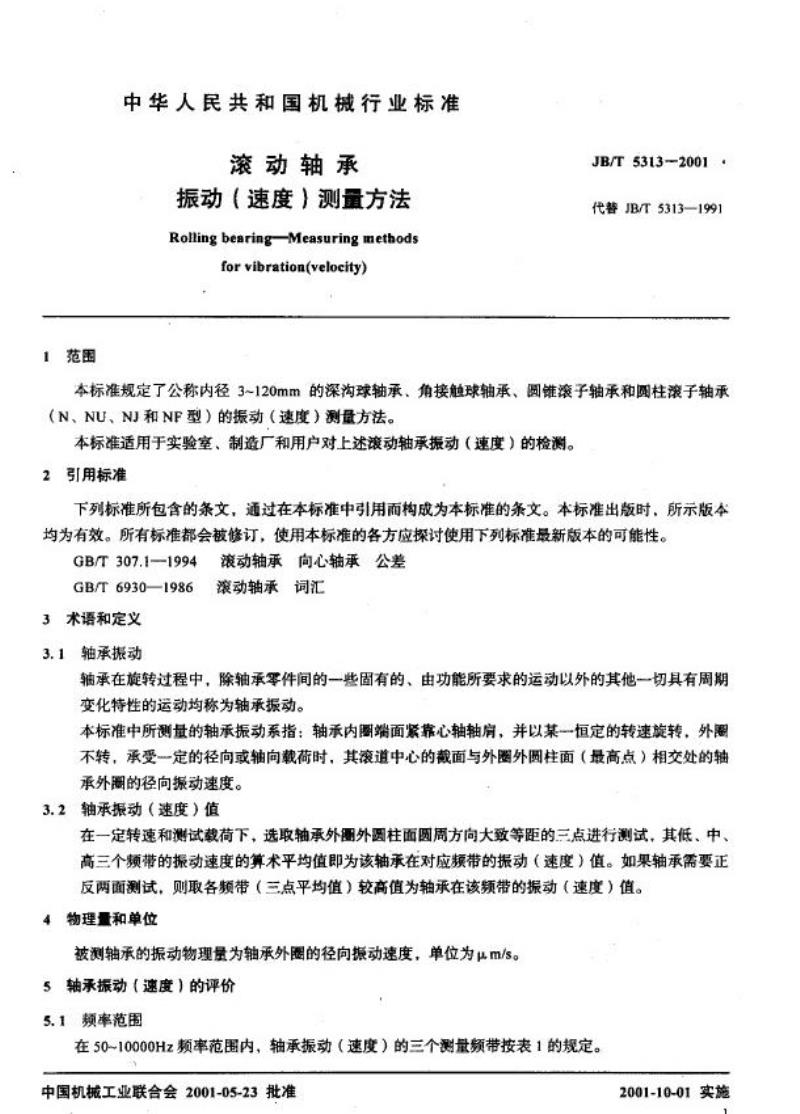

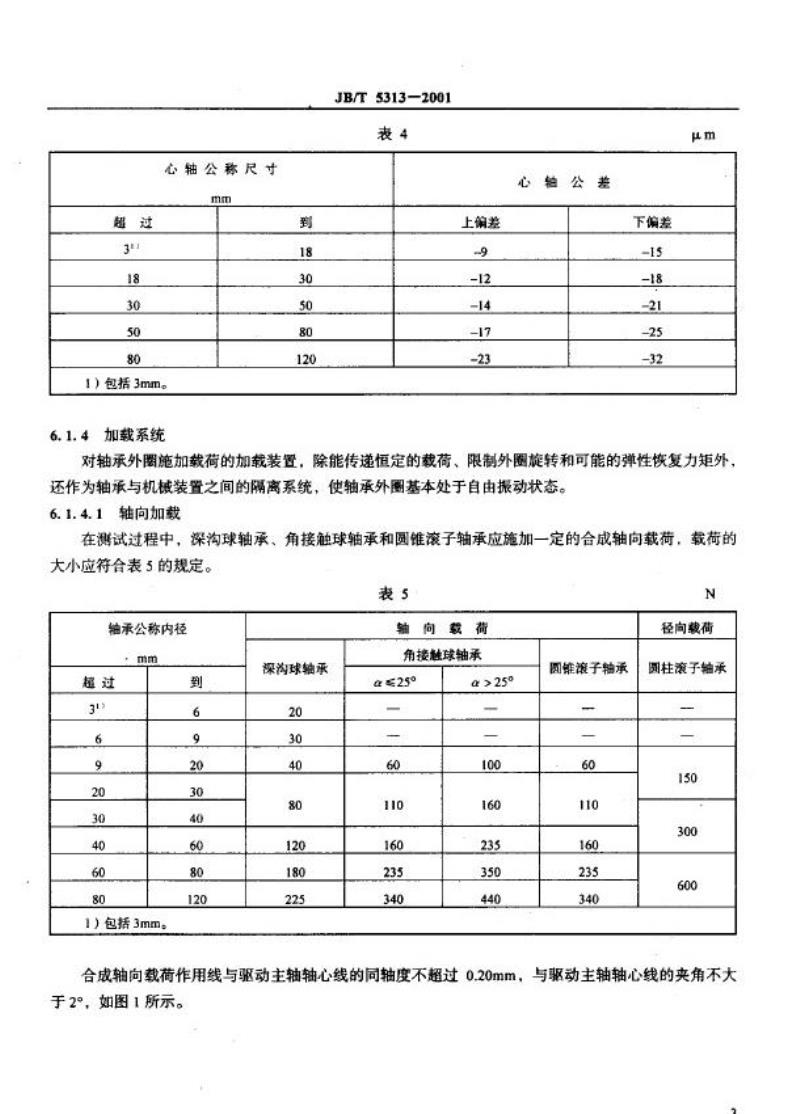

中华人民共和国机械行业标准 JB/T5313-2001 滚动轴承 振动（速度）测量方法 Rolling bearing Measuring methods for vibration (velocity) 2001-05-23发布 中国机械工业联合会 2001-10-01实施 前言 本标准是对JB/T5313-1991《滚动轴承振动（速度）测量方法》的修订。本标准主要修改内容包括：适用范围增加了公称内径3~9mm的滚动轴承；补充了轴承振动值的定义；加严了测试条件如转速和心轴要求；增加了测量传感器及电子测量系统的定期检定要求；补充了各类型轴承测试的安装方法。本标准自实施之日起代替JB/T5313-1991。本标准由全国滚动轴承标准化技术委员会归口，起草单位为杭州轴承试验研究中心，主要起草人：陈芳华、沈云同、康乃正、陈金源、潘继康。 1 范围 本标准规定了公称内径3~120mm的深沟球轴承、角接触球轴承、圆锥滚子轴承和圆柱滚子轴承（N、NU、NJ、NF型）的振动（速度）测量方法，适用于实验室、制造厂和用户的检测。 2 引用标准 GB/T307.1—1994、GB/T6930—1986 3 术语和定义 3.1 轴承振动：轴承在旋转过程中，除轴承零件间功能性运动外的其他有周期变化特性的运动。测量时，轴承内端面紧靠心轴轴肩，以恒定转速旋转，外圈不转，承受径向或轴向载荷，测量滚道中心截面与外圆柱面交点处的径向振动速度。 3.2 轴承振动（速度）值：在一定转速和载荷下，选取轴承外圈外圆柱面圆周方向等距三点测试，低、中、高三个频带振动速度的算术平均值为该频带振动（速度）值。若正反两面测试，则取较高值。 单位：μm/s。 5 轴承振动（速度）的评价 5.1 频率范围：50~10000Hz，振动速度分低频带、中频带、高频带，按表1规定测量。 表1 轴承振动测量频带 | 频带 | 频率范围(Hz) | |------|--------------| | 低频带 | 50~300 | | 中频带 | 300~1800 | | 高频带 | 1800~10000 | 每测点振动速度信号测量时间不少于0.5s，待指针稳定后读取，若信号波动，取波动范围中间值。 6 测试条件 6.1 机械装置 6.1.1 基础振动：启动驱动主轴，各频带量程开关置于最低档位，传感器测头压下，示值应符合表2。 6.1.2 转速：轴承内圈实际转速n按轴承公称内径分级，见表3。 6.1.3 心轴：心轴与驱动主轴组合后，径向跳动不大于5μm，轴肩端面圆跳动不大于10μm，硬度61~64HRC，配合公差符合表4。 6.1.4 加载系统：根据轴承尺寸和测试频带设置径向或轴向载荷。
