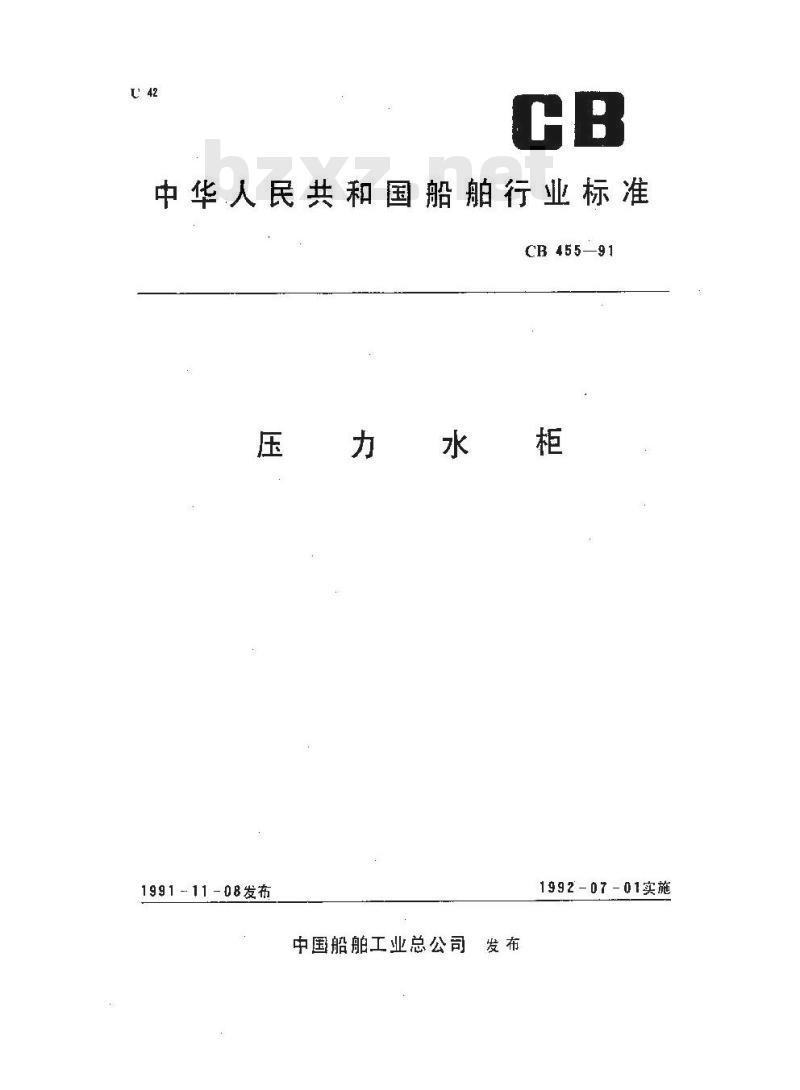

【船舶行业标准(CB)】 压力水柜

中华人民共和国船舶行业标准
CB 455—91
力水柜
1991-11-08发布
中国船舶工业总公司
1992-07-01实施
中华人民共和国船舶行业标准
压力水柜
生题内容与适用范
CB 455--9t
分类号：乙42
代替 CB 455—74
本标催规定了压力水柜的分类，技术要求、试验方法，检验规则，包装和运输等。本标准适用于船舶及钻并平台上生活用淡水管系和卫生水管系的压力水柜。2引用标准
GB573船用搭焊钢法兰
GB:712船体用结构钢
GB 2506船用搭焊钢法兰（四进位）(iB3323钢熔化焊对接接头射线照相和质量分级GB1103？腑用辅锅炉及受压容器液压试验方法ZBU11005船用辅锅炉原材料入厂检验3产品分类
9.1压力水柜分对：A型挂式带法兰：B型—-挂带人孔：C型—支座式带人礼。3.2压力水柜的结构塑式见图1
3.3H力水钜的系列参数，进出水日及支座尺寸见表1：3.年标记示例
B型、容积为(.5m的压力水柜：
那力水柜B0.5 CI 455—91
C型、容积为0.51m的证力水柜
1力水柜 C(1,5 CB 455-9)
中国船舶工业总公司1991-118批准1992 -07-01实施
CB 455-91
遵」压力水抵结胸型式
一法载止阁：2一人孔盖：1一位，一压力表：5：月为挖制游：6-一带辉；7外螺纹载止时：8-安全阀C型
最高工
作压力
4技术要求
..1结构要求
9061190
CB 455-91
950 42
2 521654
4.1.1成套派力水柜应包括液钦表、安全阀、空气截止阀、滤放、压力表和压力继电器，这紫配件应符合用要求。
4.1.2压力水柜的内轻大于或等下700mm时，应设人孔。圆形人孔的直径不得小于400mm，腰阅形人孔尺寸不得小于3mm×mm
4.1.3压力水柜应设有安全装罩，安全装置的开启压力成大于工作压力，小于设计乐力，.1.4压力水柜的进出口连接法兰技术要求和尺寸应符合GB573或GB2506的要求。4.1.5限力水拒的本体应能承受上.5倍的设计压力，而无报坏和明显变形。组装后成套的压力水柜在1.25倍的设计压力下做密性试验应不渗。4.2制造要求
4.2.1封头，简体应以机械冷加工或热加工成形，但不得使用锤击成形，封头来用热减形时，不得产生过烧现象：
4.2.2压力水租简体圆度是指厨一戴面上所测大内径和最小内径之差，应不大于该裁面设计内径的%，
4.2.3，服力水拒封头戒形后的最小壁厚不得小于设计厚度的90%。4.2.4筒体卷制时，须防止产生简体边续歪斜、过弯、锥形鼓形等缺陷。总装后压力水拒筒体直线度CB 455—91
每米长度内不得超过1.5mm，全长不得超过3mm。+、掩焊条件
,3.1压力水柜的施焊必须按照船检厨领发的“焊工考试规则》，由经考试合格渐煤工承担，并在焊继谢近打上该焊工的代号钢印，4.3.2箍焊前应清除焊件坡口25mm区域内的低化物、潮湿油污等影响焊接质的污物。4.3.3压力水拒的焊接材料应选用抵氢的，并按之BU41005的要求入厂检验。，3.4当爆接环境出现下列任-情况时，如无有效防护措施不得施焊。a，风速大下或等10ms：
b，相对湿度大于90%；
s.下雨，
d。下需。
4.3.5当焊扑温度低于0亡时，应在施得处100mm范围预热至1C左右4.4焊维要求
4、4.1焊缝表面底均幻、致密、不应有裂纹、焊瘤、夹、弧坑以及未璇满的叫陷，如有工述缺密应予够补
4.4.2焊缝表面的咬边深度不得大0.jnm，咬边连续长度不得大于1nirim，爆继两边咬边总长不得超过该悼经长度的
4,4.3缝与母材间应圆滑过避。
4.4.4焊缝1瞬渣和两侧飞溅物必刻清除。4.4.5打磨焊缝缺降惑机裁摘伤后的犀度应不小于母材名义厚度减去钢版的负偏素.4.6压力水机的组焊不充诈有十字焊缝，封头与停节、叫筒节间的纵焊缝之间的距离不得小十12m。.4.7首制压力水析成进行焊接工艺认可、焊缝应做X射线检查，成批生产的压力水柜，在工艺上能保证产品质量对、可按30合～0台为批描-台做X射线格验。4.5材料要求
[压力水柜的本体及人孔盖材料均应来用镇静例，树材的技术要求应符合G1712标准中B级的规定。原材料入厂检验险按Z.BU1005的要求。4.6总装要求
4.6.1压力水柜的斥力继电器应能保证在规定的低/高压下白动启动停正供水泵，满足自动供水的效。
4.6.2压力水柜的本体强度试验合格后，内农面险除锈磨光。然后涂上无毒环氧涂料。4.6.3压力水相强度试验和密性试验合格后，外表面应除锈，并涂防锈底漆和像灰色面漆。5试验方法
5.1外观检查
检查压力拒的外观、选材，配套件、尺寸等，检查结果应符合4.1.1：1.1.24.2：4.4.1~4.4.6；4.6条的要求。
5.2焊缝检验
5.2.1焊接试板检验内容包括正弯试验、反弯试验、煤接接头问拉力试验、宏观试验、断口组织捡查等。焊接战板应作100%X射线格查，评片按C:B3323规定，焊缝级认为合格。5,2.2产品的每条焊键应作10%的X射线检查。评片接GI3 3323 规定。焊缝级认为合格。5.2.3当焊缝上发现有不允许的缺陷时，清除后充许返修，返修后成进行X射线拍片，同-部位的返修饮数不宜超过两次
5.3强度试验和密性试验
5.3.1据力太柜本体制成并经检验合格后，应进行强度试验、就验方法按GR11(37进行。试验结聚应剂合1.1.条要求，
CB 455 --91
5,3.2底力水柜经竭度试验合格片在附计安载旨方间进行出性试验，离性试验用端水为介质，试验延力为2倍的段非力．试验时E力应慢慢1研、达到规定试验低力后操示5mi，然后降至设计证力，对所在焊缝和连接部位进行洲褥检查，成符合4.1.5条要求：5.4压力继电器动作试验
东力水和与水源桥接，在规定的低高服下，观察能否门动供水和停止供，其结果应符合t.称1条要求.
5.5安全阀的开启和回座试验
力水柜缩性试验合格所，将安全阀调定到要求值，进行开和座试验，开启压力人T作压力而小于设壮乐力、间座长力为！作服力的0.85倍，连续试验三次，应符合4.1.3条要求，6检验规则
6.1检验分出厂检验和型式验验
6.2每台兆力水成缴册检验，合格后方能出厂6.3毛满小列悄况之-教：湛力水错成进街性式检验。a.新产品或转厂生产的产品，
b，产品设止，”艺、朽料有校大改变并足以影响其主婴性能州成批生产海四年进行··欲，
6.4影！检验和型式检验的项H接表2 规定进行表2免费标准bzxz.net
验项书
型式序您
外沉格资
强隍和洲性试验
证力端电器动作试验
好校验
安企阅试教
标志、随机文件、备件和贮存
7.1每具低力水在其明鼎部位设－块耐腾蚀铭牌，铭牌上应标明下列内容，a.产品名称：
制造厂名称：
型号及标准号：
工维来为：
重球：
容秘；
h.制造编号
、制造年所日
船检标记。
7.2敏台压力水柜应传有下列文件：a.总图，
b．供应技术条性；
c.出厂检验质量保证书：
d．册捡证15
7.3每余压力水轻应附有下述备件：a.誠表·；
b．乐力继电器贝。
了，4力水拒应故在于爆的室内贮存，附加说明：
CB 455—91
本标准为中国船服工业总公司创3所提出。本标准阳辅翁炉、防污染分技术委员会归口。本标推出603所、沪东造艇，704所负责起募。本称准土要起草人冲崇欣、吴钟琦、丁艳坤、张银权、孙鸿久。中国标准出版社出版中网标雅出版社北京印输厂印制J992年5月第-版1H92年5月第-次印别书孕，155066-2-821H1695
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
