部分标准内容:
中华人民共和压机械戒行业标准JB/T5253.21991
1991-07-014
1992-07-01面
G20P xEe/
本标准规定了汽轮机转子起吊工具的基本型式和技术要求,JB/T5253.21991
本标准适用于汽轮机转子起吊工具(以下简称起吊工具)的设计、制造和检验。引用标准
GB1102
GB 1591
GB5972
GB6946
JB2900
JB2901
JB2862
3结构形式
金属布氏硬度试验方法
优质碳素结构钢技术条件
圆股钢丝绳
低合金结构钢
起重机械用钢丝绳检验和报废实用规范钢丝绳铝合金压制接头
汽轮机油漆技术条件
汽轮机防锈技术条件
汽轮机包装技术条件
3.1不可调式转子起吊工具(见图)行车吊钩
工作横梁
吊块(或吊钩)
、钢丝绳
P转子中心
1991-07-01鼠
1992-07-01

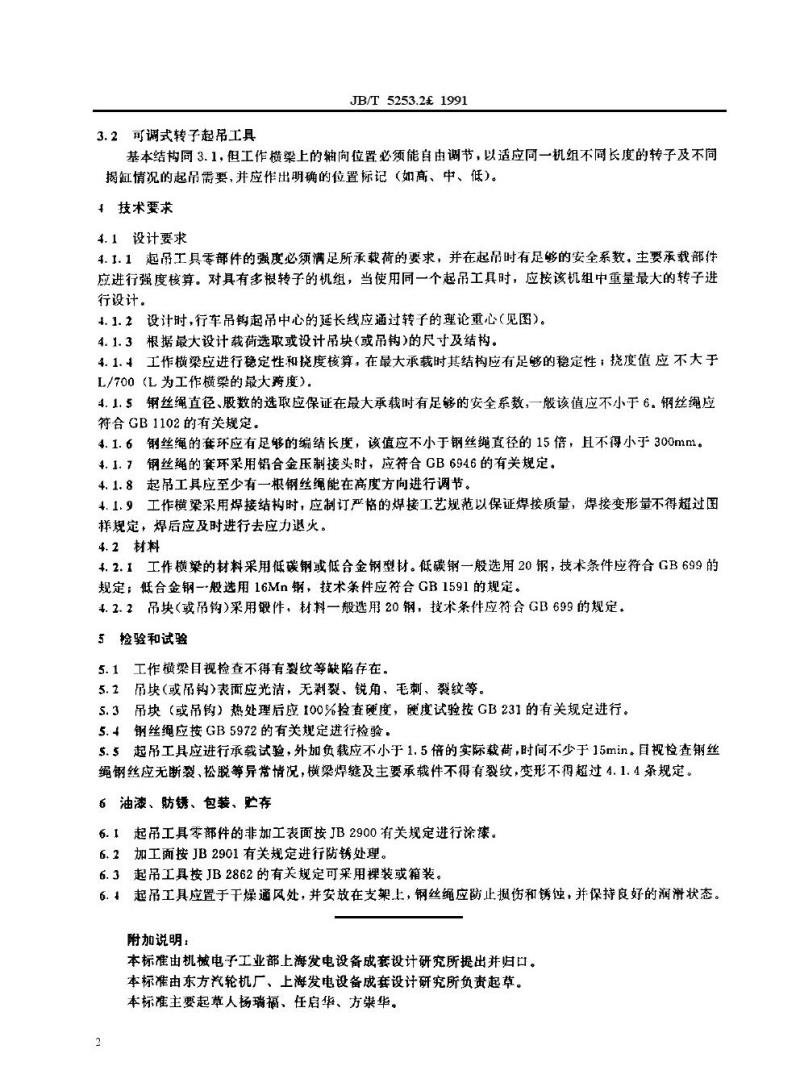

3.2可调式转子起吊工具
JB/T5253.21991
基本结构同3.1,但工作横梁上的轴向位置必须能自由调节,以适应同一机组不同长度的转子及不尚揭缸情况的起吊需要,并应作出明确的位置标记(如高、中、低)。技术要求
4.1设计要求
4.1.1起吊工具零部件的强度必须满足所承载荷的要求,并在起吊时有足够的安全系数。主要承载部件应进行强度核算。对具有多根转子的机组,当使用同一个起吊工具时,应按该机组中重量最大的转子进行设计。
4.1.2设计时,行车吊钩起吊中心的延长线应通过转子的理论重心(见图)。4.1.3根据最大设计载荷选取或设计吊块(或吊钩)的尺寸及结构。4.1.4工作横梁应进行稳定性和挠度核算,在最大承载时其结构应有足够的稳定性;挠度值应不大于L/700(L为工作横梁的最大跨度)。4.1.5钢丝绳直径、股数的选取应保证在最大承载时有足够的安全系数,一般该值应不小于6。钢丝绳应符合GB1102的有关规定。
4.1.6钢丝绳的套环应有足够的编结长度,该值应不小于钢丝绳直径的15倍,且不得小于300mm。4.1.7钢丝绳的套环采用铝合金压制接头时,应符合GB6946的有关规定。4.1.8起吊工具应至少有一根钢丝绳能在高度方向进行调节。工作横梁采用焊接结构时,应制订严格的焊接工艺规范以保证焊接质量,焊接变形量不得超过图4.1. 9
样规定,焊后应及时进行去应力退火。4.2材料
4.2.1工作横梁的材料采用低碳钢或低合金钢型材。低碳钢一般选用20钢,技术条件应符合GB699的规定;低合金钢一般选用16Mn钢,技术条件应符合GB1591的规定。4.2.2吊块(或吊钩)采用锻件,材料一般选用20钢,技术条件应符合GB699的规定。5检验和试验
5.1工作横梁目视检查不得有裂纹等缺陷存在。5.2吊块(或吊钩)表面应光洁,无剥裂、锐角、毛刺、裂纹等。5.3吊块(或吊钩)热处理后应100%检查硬度,硬度试验按GB231的有关规定进行。5.+钢丝绳应按GB5972的有关规定进行检验。$.5起吊工具应进行承载试验,外加负载应不小于1.5倍的实际载荷,时间不少于15min。目视检查钢丝绳钢丝应无断裂松脱等异常情况,横梁焊缝及主要承载件不得有裂纹,变形不得超过4.1.4条规定。6油漆、防锈、包装、贮存
6.1起吊工具零部件的非加工表面按JB2900有关规定进行涂漆。6.2加工面按JB2901有关规定进行防锈处理。6.3起吊工具按JB2862的有关规定可采用裸装或箱装。6.1起吊工具应置于干燥通风处,并安放在支架上,钢丝绳应防止损伤和锈蚀,并保持良好的润滑状态。附加说明:bZxz.net
本标准由机械电子工业部上海发电设备成套设计研究所提出并归口。本标准由东方汽轮机厂、上海发电设备成套设计研究所负责起草。本标准主要起草人杨瑞福、任启华、方崇华。2
5253.21991
