- SJ 772-1974 3DD61型NPN硅合金扩散低频大功率三极管

【电子行业标准(SJ)】 3DD61型NPN硅合金扩散低频大功率三极管
本网站 发布时间:
2024-07-11 05:06:23
- SJ772-1974
- 现行
标准号:
SJ 772-1974
标准名称:
3DD61型NPN硅合金扩散低频大功率三极管
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1974-10-01 -
实施日期:
1974-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
139.70 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于耗散功率为25W的3DD61型NPN硅合金扩散低频大功率三极管。该产品用于电子设备的低频功率放大、电源变换和低速开关的电路中。该产品除应符合本标准规定外,还应符合半导体三极管总技术条件SJ614-73的规定. SJ 772-1974 3DD61型NPN硅合金扩散低频大功率三极管 SJ772-1974

部分标准内容:
中华人民共和国第四机械工业部部标准
3DD61型NPN硅合金扩散
低频大功率三极管
SJ772-74
1、本标准适用于耗散功率为25W的3DD61型NPN硅合金扩散低频大功率三极管。该产品用于电子设备的低频功率放大,电源变换和低速开关的电路中。
2、该产品除应符合本标准规定外,还应符合半导体三极管总技术条件SJ614-73的规定。
3、外形结构和尺寸应符合部标准SJ139一70的F一2型。4、技术要求和试验方法:
(1)电参数应符合参数规范表的规定。电参数的测试方法应符合部标准SJ300—72~SJ314-72的规定。(2)环境试验后考核反向击穿电压BVcEO,BVEBO,反向电流IcEO,饱和压降VcES和电流放大系数HFE,其值应符合参数规范表的规定。
(8)高温贮存试验后考核反向电流IcEO,饱和压降VcES和电流放大系数HFE。要求IcEO增大不超过规范的2倍,VcEs增大不超过规范的1.2倍,HFe相对变化率小于±35%。5、说明:
(1)生产单位应在产品目录(或说明书)中提供频率参数和下列特性曲线:
a、Ic一VcE的关系线;下载标准就来标准下载网
b、Ig—VBE的关系曲线;
C、HFE-Ic的关系曲线;
d、HFE一T(低温)的关系邮线
一九七四年十月一日实施
共4页第2页
SJ772-74

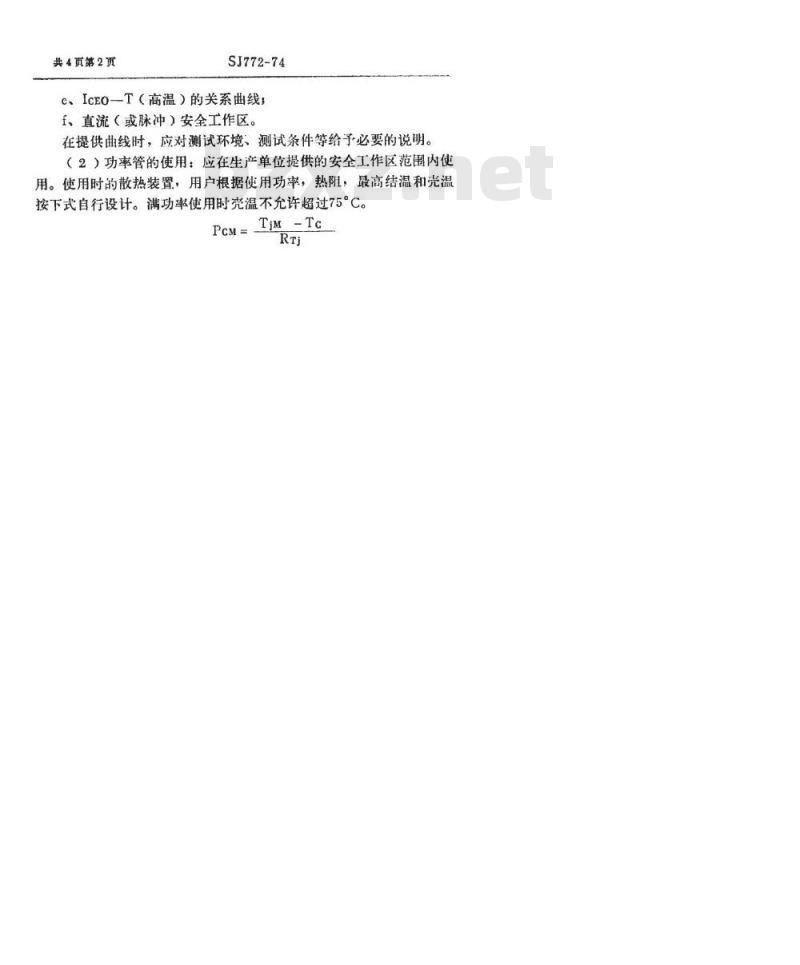

c、IcEO一T(高温)的关系曲线,f、直流(或脉冲)安全工作区。在提供曲线时,应对测试环境、测试条件等给予必要的说明。(2)功率管的使用:应在生产单位提供的安全工作区范围内使用。使用时的散热装置,用户根据使用功率,热阻,最高结温和壳温按下式自行设计。满功率使用时壳温不允许超过75°C。TiM-Tc
共4页第3页

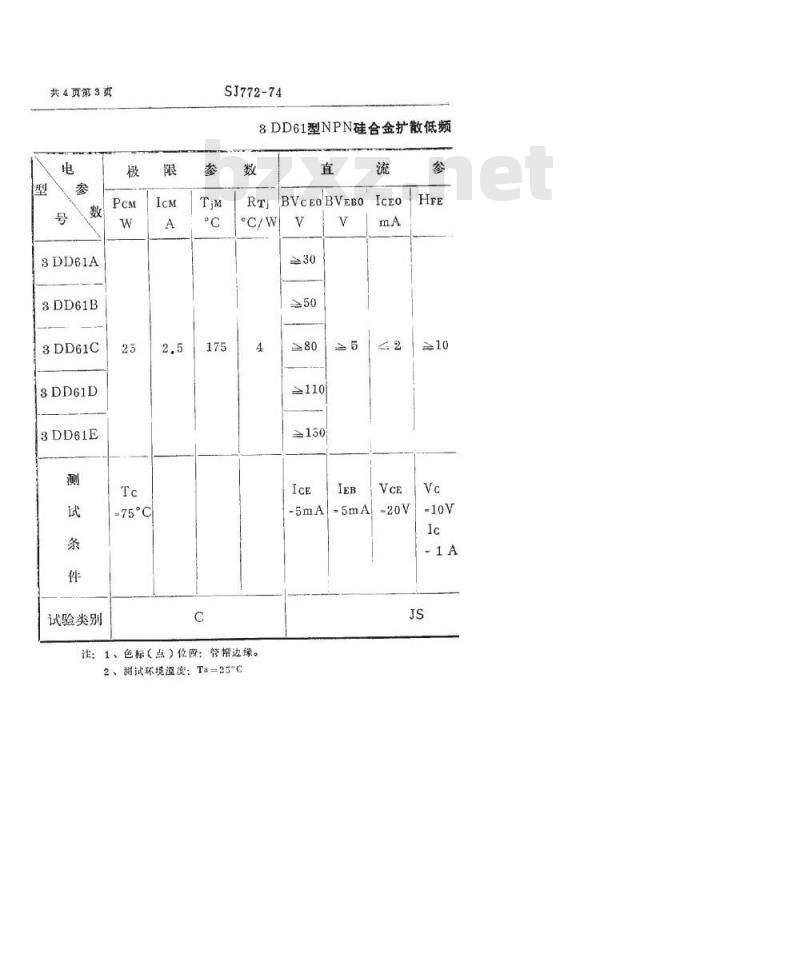

3DD61A
3DD61B
3DD61C
3DD61D
3DD61E
试验类别
-75℃
SJ772-74
8DD61型NPN硅合金扩散低频
BVcEO'BVEBO
注:1、色标(点)位假:警帽边绿。2、潮试环境温度:Ta=25\C
≥110
≥150
SJ772-74

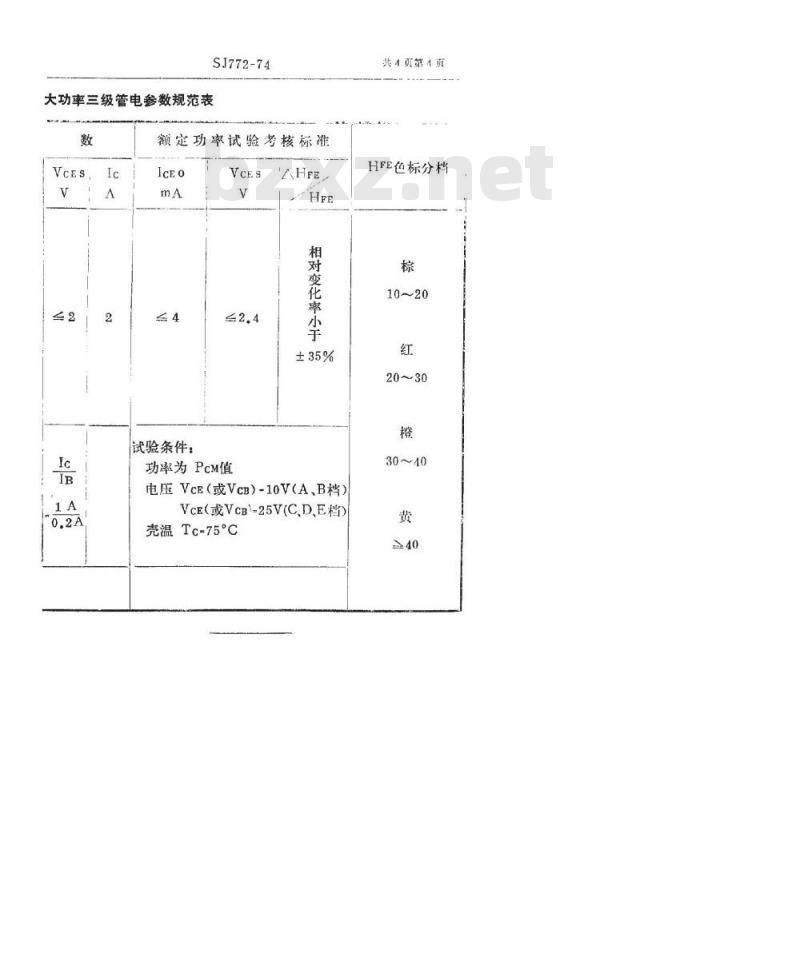

大功率三级管电参数规范表
额定功率试验考核标准
试验条件:
功率为PcM值
相对变化率小于
电压VcE(或VcB)-10V(A、B档)VcE(或VcB)-25V(C,D,E档)
壳温Tc-75℃
非4页第4页
HFE色标分档
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
3DD61型NPN硅合金扩散
低频大功率三极管
SJ772-74
1、本标准适用于耗散功率为25W的3DD61型NPN硅合金扩散低频大功率三极管。该产品用于电子设备的低频功率放大,电源变换和低速开关的电路中。
2、该产品除应符合本标准规定外,还应符合半导体三极管总技术条件SJ614-73的规定。
3、外形结构和尺寸应符合部标准SJ139一70的F一2型。4、技术要求和试验方法:
(1)电参数应符合参数规范表的规定。电参数的测试方法应符合部标准SJ300—72~SJ314-72的规定。(2)环境试验后考核反向击穿电压BVcEO,BVEBO,反向电流IcEO,饱和压降VcES和电流放大系数HFE,其值应符合参数规范表的规定。
(8)高温贮存试验后考核反向电流IcEO,饱和压降VcES和电流放大系数HFE。要求IcEO增大不超过规范的2倍,VcEs增大不超过规范的1.2倍,HFe相对变化率小于±35%。5、说明:
(1)生产单位应在产品目录(或说明书)中提供频率参数和下列特性曲线:
a、Ic一VcE的关系线;下载标准就来标准下载网
b、Ig—VBE的关系曲线;
C、HFE-Ic的关系曲线;
d、HFE一T(低温)的关系邮线
一九七四年十月一日实施
共4页第2页
SJ772-74
c、IcEO一T(高温)的关系曲线,f、直流(或脉冲)安全工作区。在提供曲线时,应对测试环境、测试条件等给予必要的说明。(2)功率管的使用:应在生产单位提供的安全工作区范围内使用。使用时的散热装置,用户根据使用功率,热阻,最高结温和壳温按下式自行设计。满功率使用时壳温不允许超过75°C。TiM-Tc
共4页第3页
3DD61A
3DD61B
3DD61C
3DD61D
3DD61E
试验类别
-75℃
SJ772-74
8DD61型NPN硅合金扩散低频
BVcEO'BVEBO
注:1、色标(点)位假:警帽边绿。2、潮试环境温度:Ta=25\C
≥110
≥150
SJ772-74
大功率三级管电参数规范表
额定功率试验考核标准
试验条件:
功率为PcM值
相对变化率小于
电压VcE(或VcB)-10V(A、B档)VcE(或VcB)-25V(C,D,E档)
壳温Tc-75℃
非4页第4页
HFE色标分档
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
