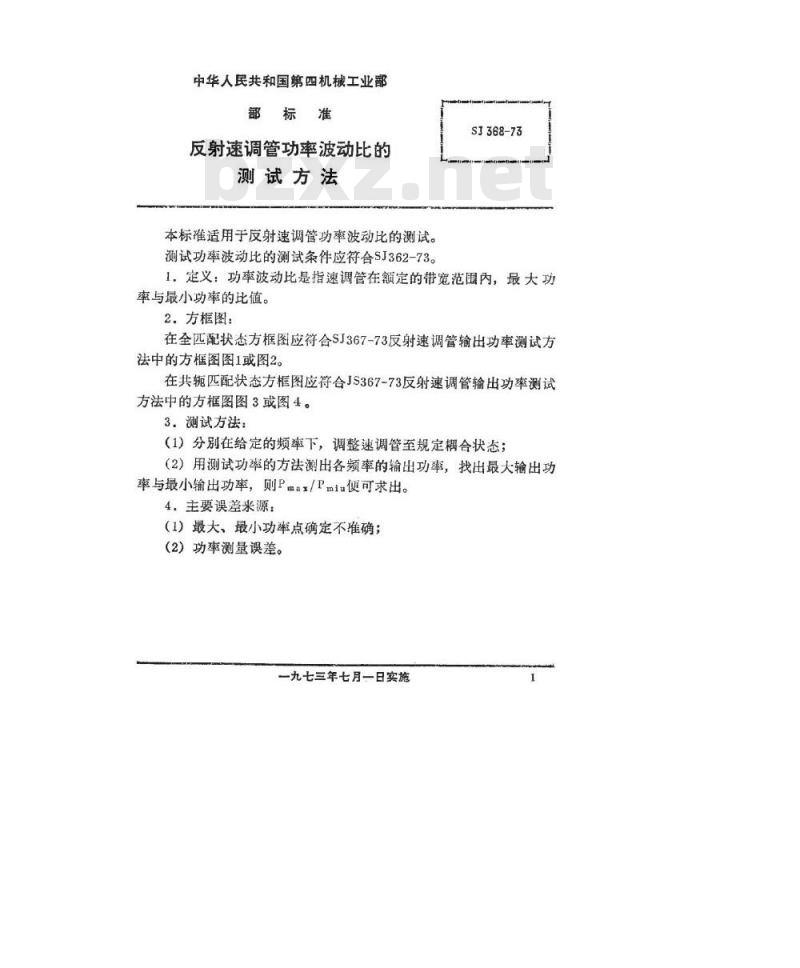

中华人民共和国第四机械工业部部标准
反射速调管功率波动比的
测试方法免费标准bzxz.net
本标准适用于反射速调管功率波动比的测试。测试功率波动比的测试条件应符合SJ362-73。SJ368-73
1.定义：功率波动比是指速调管在额定的带宽范围内，最大功率与最小功率的比值。
2.方框图：
在全匹配状态方框图应符合SJ367-73反射速调管输出功率测试方法中的方框图图1或图2。
在共轭匹配状态方框图应符合JS367-73反射速调管输出功率测试方法中的方框图图3或图4。
3．测试方法：
（1）分别在给定的频率下，调整速调管至规定耦合状态；（2）用测试功率的方法测出各频率的输出功率，找出最大输出功率与最小输出功率，则Pmax/Pmiu便可求出。4．主要误差来源：
（1）最大、最小功率点确定不准确；（2）功率测量误差。
一九七三年七月一日实施
