标准号:
SJ 1393-1978
标准名称:
气体放电噪声管阴极预热时间的测试方法
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1979-07-01 -
实施日期:
1979-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
74.25 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于气体放电噪声管阴极预热时间的测试。阴极预热时间的测试条件应符合SJ1386-78《噪声二极管和气体放电噪声管测试条件》。 SJ 1393-1978 气体放电噪声管阴极预热时间的测试方法 SJ1393-1978

部分标准内容:
中华人民共和国第四机械工业部部
气体放电噪声管阴极预热时间的测试方法
SJ1393-
本标准适用于气体放电噪声管阴极预热时间的测试。阴极预热时间的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。

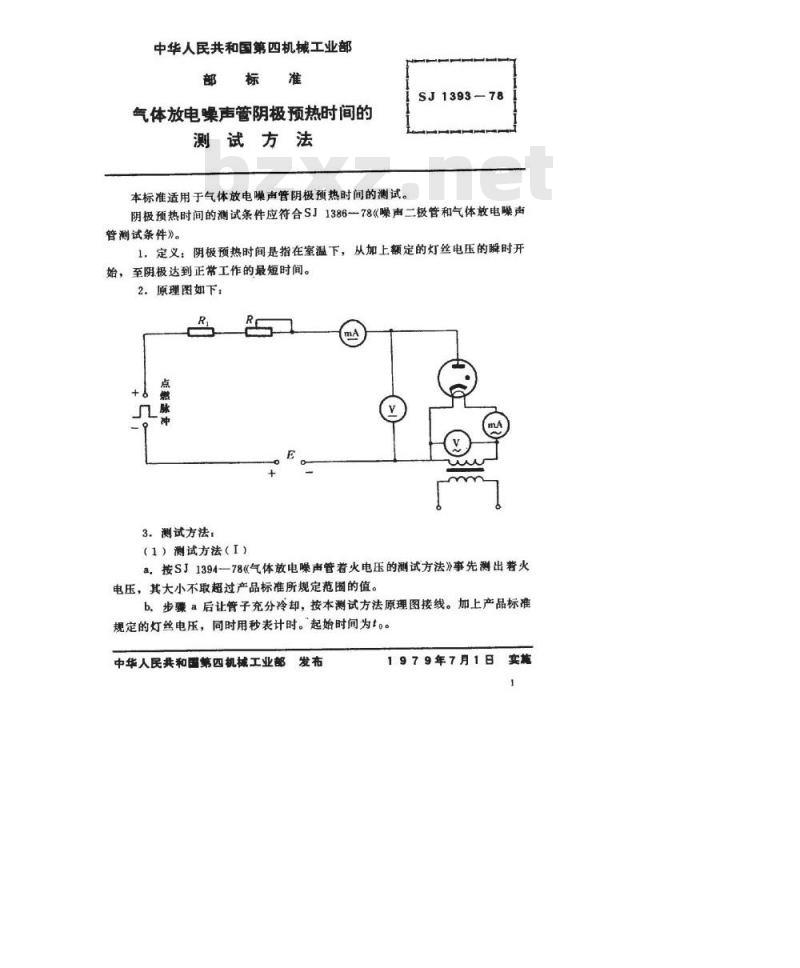

1定义:阴极预热时间是指在室温下,从加上额定的灯丝电压的瞬时开始,至阴极达到正带工作的最短时间。2.原理图如下:
3.测试方法:wwW.bzxz.Net
(1)测试方法(I)
a,按SJ1394-—78《气体放电噪声管着火电压的测试方法》事先测出着火电压,其大小不取超过产品标准所规定范围的值。b。步骤a后让管子充分冷却,按本测试方法原理图接线。加上产品标准规定的灯丝电压,同时用秒表计时。起始时间为to。中华人民共和国第四机械工业部发布
1979年7月1日
共2页第2页
SJ1393-78

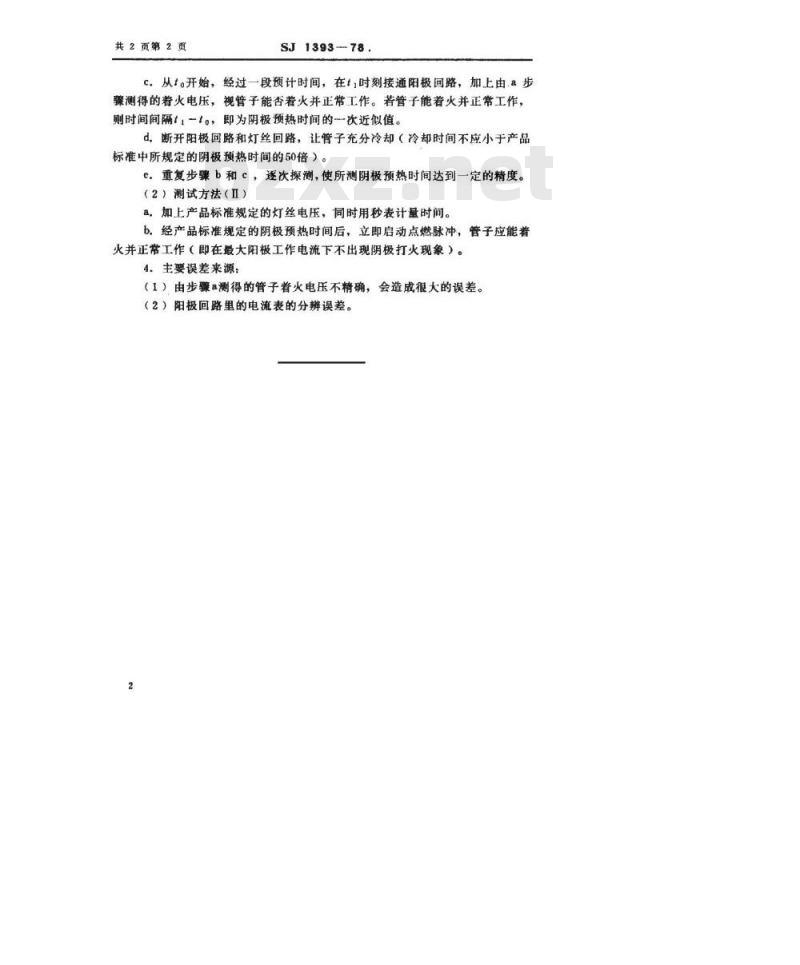

c,从t。开始,经过一段预计时间,在t,时刻接通阳极回路,加上由a步骤测得的着火电压,视管子能否着火并正常工作。若管子能着火并正常工作,则时间间隔t1-to,即为阴极预热时间的一次近似值。d,断开阳极回路和灯丝回路,让管子充分冷却(冷却时间不应小于产品标准中所规定的阴极预热时间的50倍)。e.重复步骤b和c,逐次探测,使所测阴极预热时间达到一定的精度。(2)测试方法(Ⅱ)
a,加上产品标准规定的灯丝电压,同时用秒表计量时间。b,经产品标准规定的阴极预热时间后,立即启动点燃脉冲,管子应能着火并正常工作(即在最大阳极工作电流下不出现阴极打火现象)。4.主要误差来源:
(1)由步骤a测得的管子着火电压不精确,会造成很大的误差。(2)阳极回路里的电流表的分辨误差。2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
气体放电噪声管阴极预热时间的测试方法
SJ1393-
本标准适用于气体放电噪声管阴极预热时间的测试。阴极预热时间的测试条件应符合SJ1386一78《噪声二极管和气体放电噪声管测试条件》。
1定义:阴极预热时间是指在室温下,从加上额定的灯丝电压的瞬时开始,至阴极达到正带工作的最短时间。2.原理图如下:
3.测试方法:wwW.bzxz.Net
(1)测试方法(I)
a,按SJ1394-—78《气体放电噪声管着火电压的测试方法》事先测出着火电压,其大小不取超过产品标准所规定范围的值。b。步骤a后让管子充分冷却,按本测试方法原理图接线。加上产品标准规定的灯丝电压,同时用秒表计时。起始时间为to。中华人民共和国第四机械工业部发布
1979年7月1日
共2页第2页
SJ1393-78
c,从t。开始,经过一段预计时间,在t,时刻接通阳极回路,加上由a步骤测得的着火电压,视管子能否着火并正常工作。若管子能着火并正常工作,则时间间隔t1-to,即为阴极预热时间的一次近似值。d,断开阳极回路和灯丝回路,让管子充分冷却(冷却时间不应小于产品标准中所规定的阴极预热时间的50倍)。e.重复步骤b和c,逐次探测,使所测阴极预热时间达到一定的精度。(2)测试方法(Ⅱ)
a,加上产品标准规定的灯丝电压,同时用秒表计量时间。b,经产品标准规定的阴极预热时间后,立即启动点燃脉冲,管子应能着火并正常工作(即在最大阳极工作电流下不出现阴极打火现象)。4.主要误差来源:
(1)由步骤a测得的管子着火电压不精确,会造成很大的误差。(2)阳极回路里的电流表的分辨误差。2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
