本标准规定了数控电火花线切割机导轮的制造与验收的要求。 JB/T 6561-1993 数控电火花线切割机导轮 技术条件 JB/T6561-1993

部分标准内容:

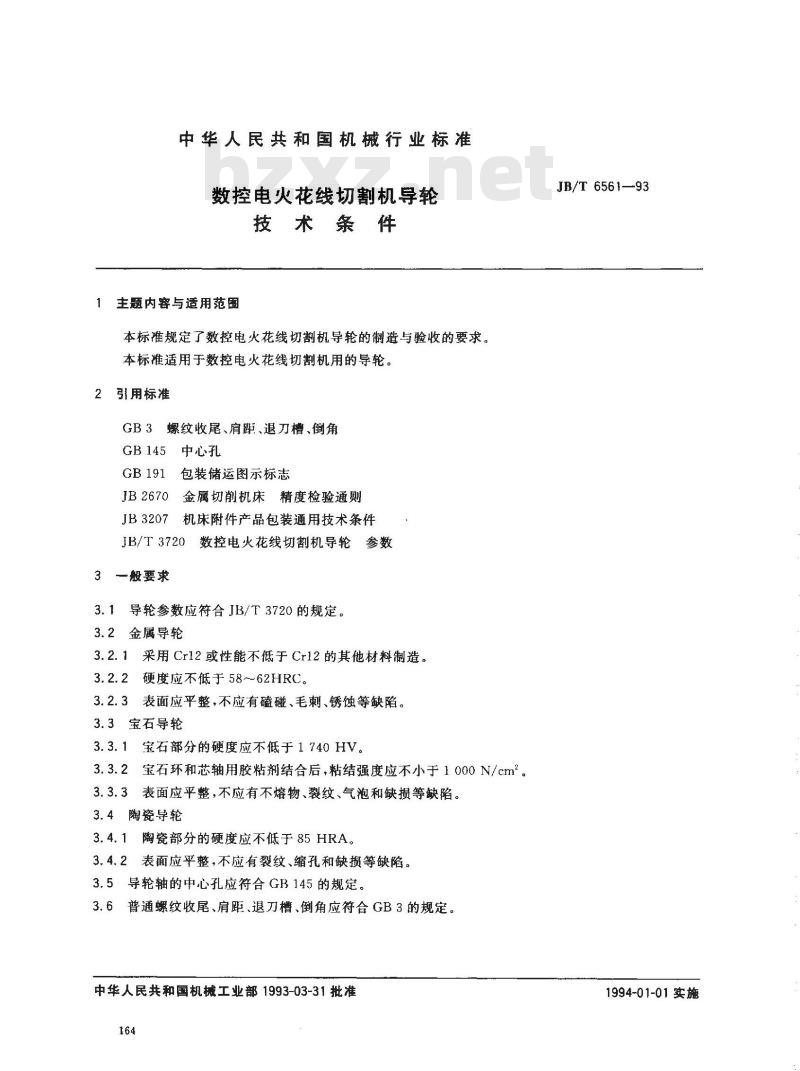

中华人民共和国机械行业标准
数控电火花线切割机导轮
技术条件
1主题内容与适用范围
本标准规定了数控电火花线切割机导轮的制造与验收的要求。本标准适用于数控电火花线切割机用的导轮。2引用标准
GB3螺纹收尾、肩距、退刀槽、倒角GB145中心孔
包装储运图示标志
JB2670金属切削机床精度检验通则JB3207机床附件产品包装通用技术条件JB/T3720数控电火花线切割机导轮参数3一般要求
3.1导轮参数应符合JB/T3720的规定。3.2金属导轮
3.2.1采用 Cr12或性能不低于 Cr12的其他材料制造。3.2.2硬度应不低于58~62HRC。3.2.3表面应平整,不应有磕碰、毛刺、锈蚀等缺陷。3.3宝石导轮
3.3.1宝石部分的硬度应不低于1740HV。3.3.2宝石环和芯轴用胶粘剂结合后,粘结强度应不小于1000N/cm2。3.3.3表面应平整,不应有不熔物、裂纹、气泡和缺损等缺陷。3.4陶瓷导轮
3.4.1陶瓷部分的硬度应不低于85HRA。3.4.2表面应平整,不应有裂纹、缩孔和缺损等缺陷。3.5导轮轴的中心孔应符合GB145的规定。3.6普通螺纹收尾、肩距、退刀槽、倒角应符合GB3的规定。中华人民共和国机械工业部1993-03-31批准164
JB/T 6561—93
1994-01-01实施

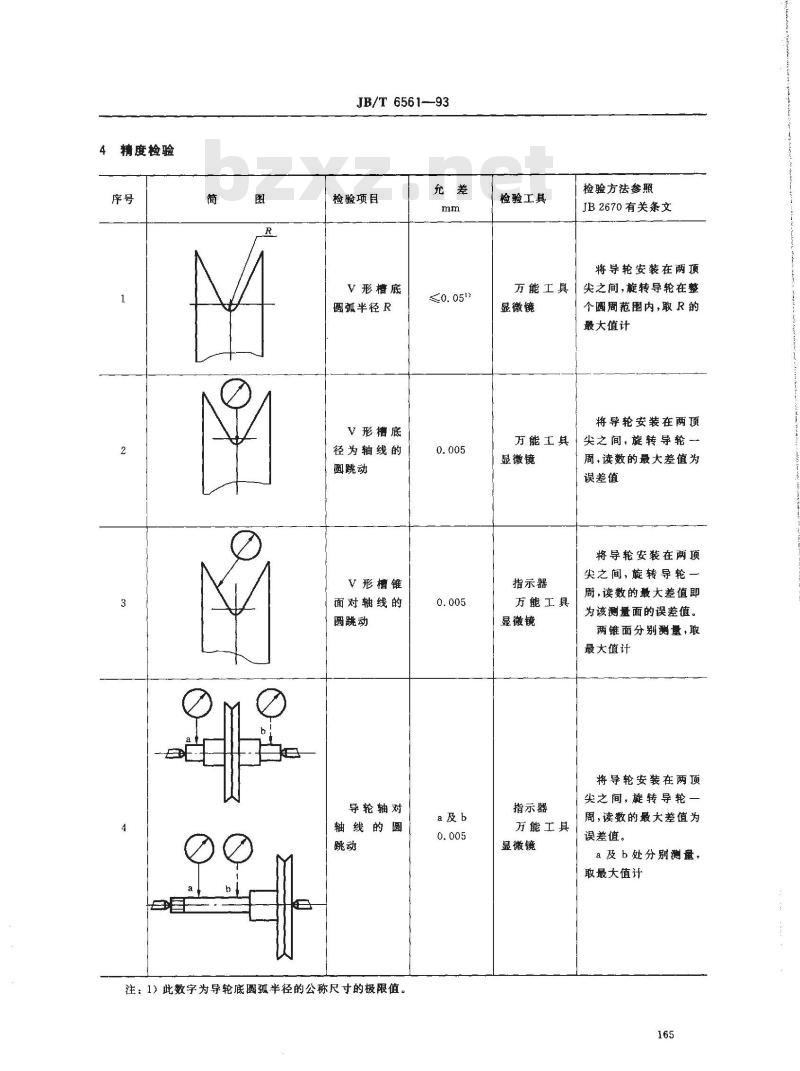

精度检验
JB/T 6561--93
检验项目
V形槽底
圆弧半径R
V形槽底
径为轴线的
圆跳动
V形槽锥
【面对轴线的
圆跳动
导轮轴对
轴线的圆
注:1)此数字为导轮底圆弧半径的公称尺寸的极限值。充差
检验工具
检验方法参照
JB2670有关条文
将导轮安装在两顶
万能工具尖之间,旋转导轮在整显微镜
万能工具
显微镜
指示器
万能工具
[显微镜
指示器
万能工具
显微镜
个圆周范围内,取 R的
最大值计
将导轮安装在两项
尖之间,旋转导轮一
周,读数的最大差值为
误差值
将导轮安装在两顶
尖之间,旋转导轮一
周,读数的最大差值即
为该测量面的误差值。
两锥面分别测量,取
最大值计
将导轮安装在两顶
尖之间,旋转导轮一免费标准下载网bzxz
周,读数的最大差值为
误差值。
a及b处分别测量,
取最大值计
5检验规则
JB/T6561--93
5.1制造厂应保证出厂的产品符合设计、工艺等有关标准的规定。5.2产品应逐件检验,并附有产品合格证。5.3采用同批粘结剂、生产工艺相同的宝石导轮的结合力(粘结强度)试验每半年进行一次。6包装及运输标志
6.1导轮在包装前应清洗并采取防锈措施,从出厂之日起防锈期不少于1年。6.2产品的包装应符合JB3207的有关规定。6.3产品运输标志应符合GB191的有关规定。作为特殊订货的导轮应有标记或标签,并应清晰地标出代号、名称、规格。6.4
附加说明:
本标准由全国特种加工机床标准化技术委员会提出。本标准由机械工业部苏州电加工机床研究所归口。本标准由机械工业部苏州电加工机床研究所、航空航天部苏州长风机械总厂、江南电子仪器厂、成都无线电专用设备厂负责起草。166
