- JB/T 5340-1991 多点焊机用阻焊变压器 特殊技术条件

【机械行业标准(JB)】 多点焊机用阻焊变压器 特殊技术条件
本网站 发布时间:
2024-07-12 13:16:44
- JB/T5340-1991
- 已作废
标准号:
JB/T 5340-1991
标准名称:
多点焊机用阻焊变压器 特殊技术条件
标准类别:
机械行业标准(JB)
标准状态:
已作废-
发布日期:
1991-06-28 -
实施日期:
1992-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.50 MB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了多点焊机用阻焊变压器的型式和结构尺寸。本标准适用于汽车工业中具有两个独立次级线圈多点焊机用阻焊变压器。经制造厂与用户之间达成协议时,本标准也可适用于其他工业部门的一些多点焊机用阻焊变压器(以下简称变压器)。 JB/T 5340-1991 多点焊机用阻焊变压器 特殊技术条件 JB/T5340-1991

部分标准内容:

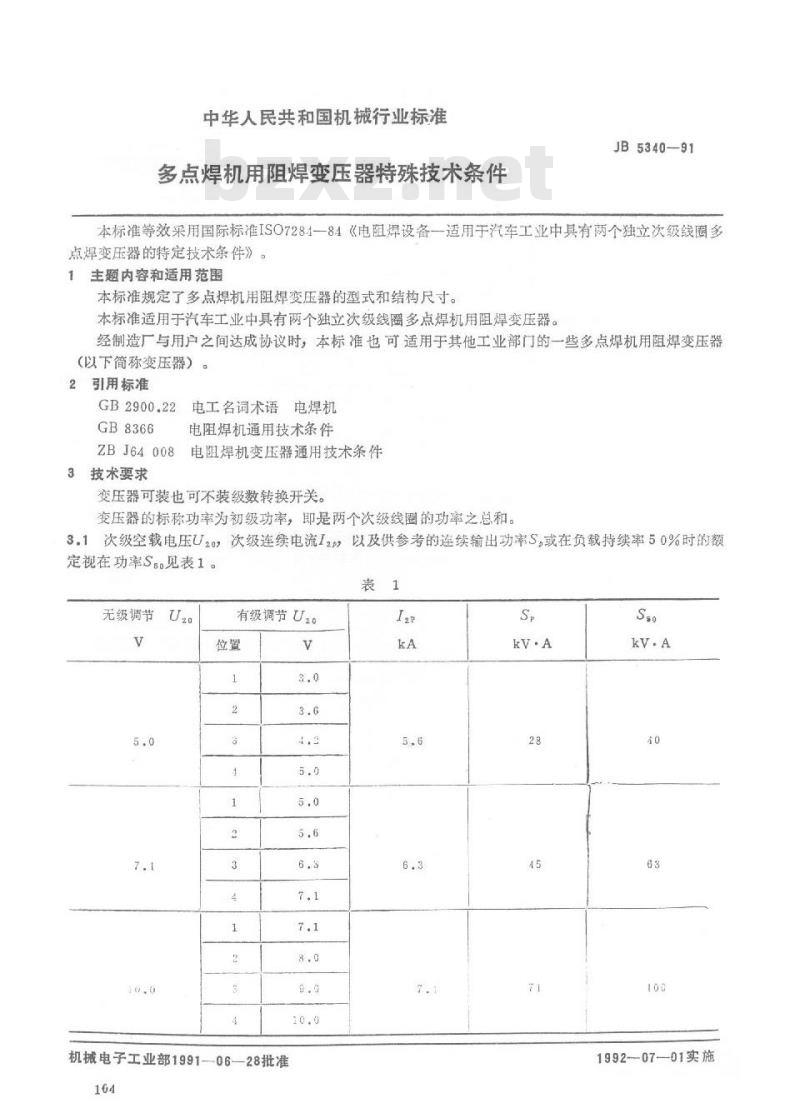

中华人民共和国机械行业标准
多点焊机用阻焊变压器特殊技术条件JB5340-91
本标准等效采用国际标准ISO7284一84《电阻焊设备一适用于汽车工业中具有两个独立次级线圈多点焊变压器的特定技术条件》。主题内容和适用范围
本标准规定了多点焊机用阻焊变压器的型式和结构尺寸。本标准适用于汽车工业中具有两个独立次级线圈多点焊机用阻焊变压器。经制造厂与用户之间达成协议时,本标准也可适用于其他工业部门的一些多点焊机用阻焊变压器(以下简称变压器):
2引用标准
GB2900.22
电工名词术语电焊机
GB8366
ZBJ64008
技术要求
电阻焊机通用技术条件
电阻焊机变压器通用技术条件
变压器可装也可不装级数转换开关。变压器的标称功率为初级功率,即是两个次级线圈的功率之总和。3.1次级空载电压U29,次级连续电流12以及供参考的连续输出功率S,或在负载持续率50%时的额定视在功率S..见表1。
无级调节
有级调节U20
机械电子工业部1991-06—28批准164
1992--07—01实施
3.2空载电流
空载电流值应不大于表2所规定的数值。U,bzxz.net
3.3水路
JB5340—91
-KANrKAca-
冷却水回路应保证在冷却水流量不超过4L/min情况下,变压器得到足够的冷却,最高进水温度为30℃。
变压器冷却水回路应在1MPa压力下不得漏水。冷却水流量不低于4L/min时,其水压降不超过0.06MPa。3.4结构
3.4.1尺寸
a。变压器

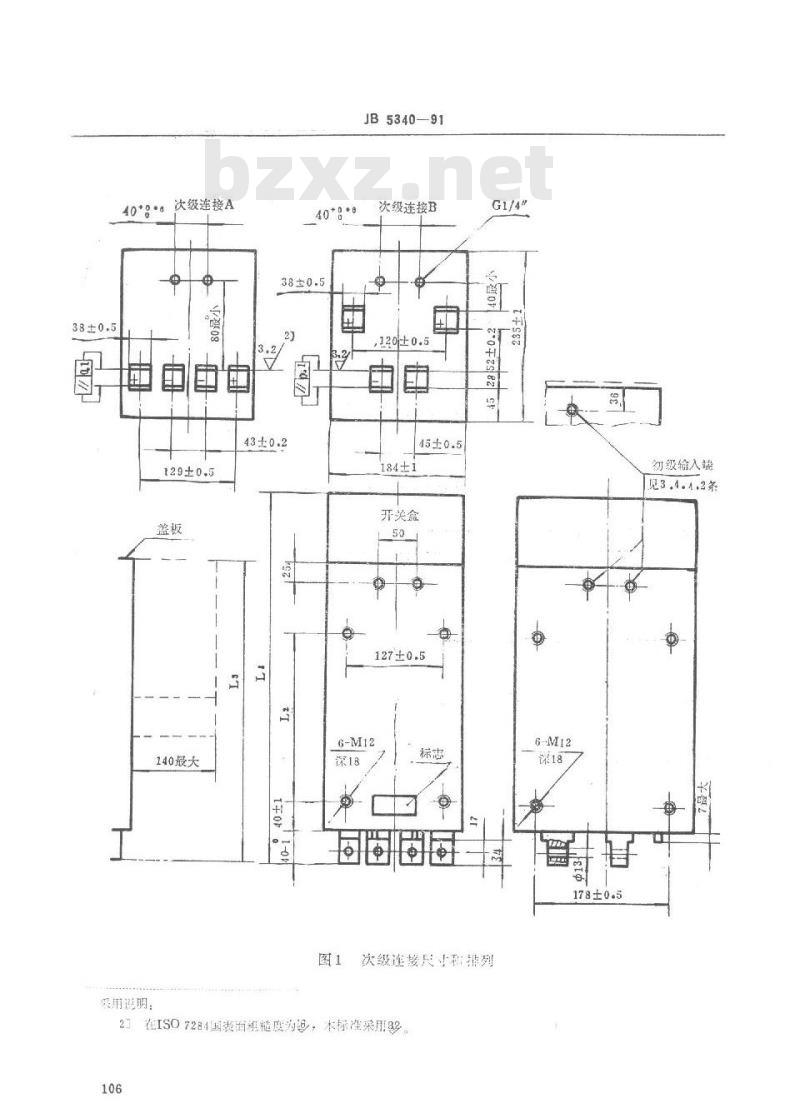

变压器尺寸应符合图1和表3所示规定来用说明:
门在ISO7284中规定U1在220、380、415、500、550、660V时格应的I1值,本标准只采用U1在220、380415V时相应的I1值。
40*0*8
次级连接A
140最大
采用说明:
JB5340—91
次级连接B
开关盒
次级连接尺小和非列
21在ISO7284国表固超度为恒,本标准采用32106
初级输入端
见3.44.2条
b级数转换开关
JB5340-91

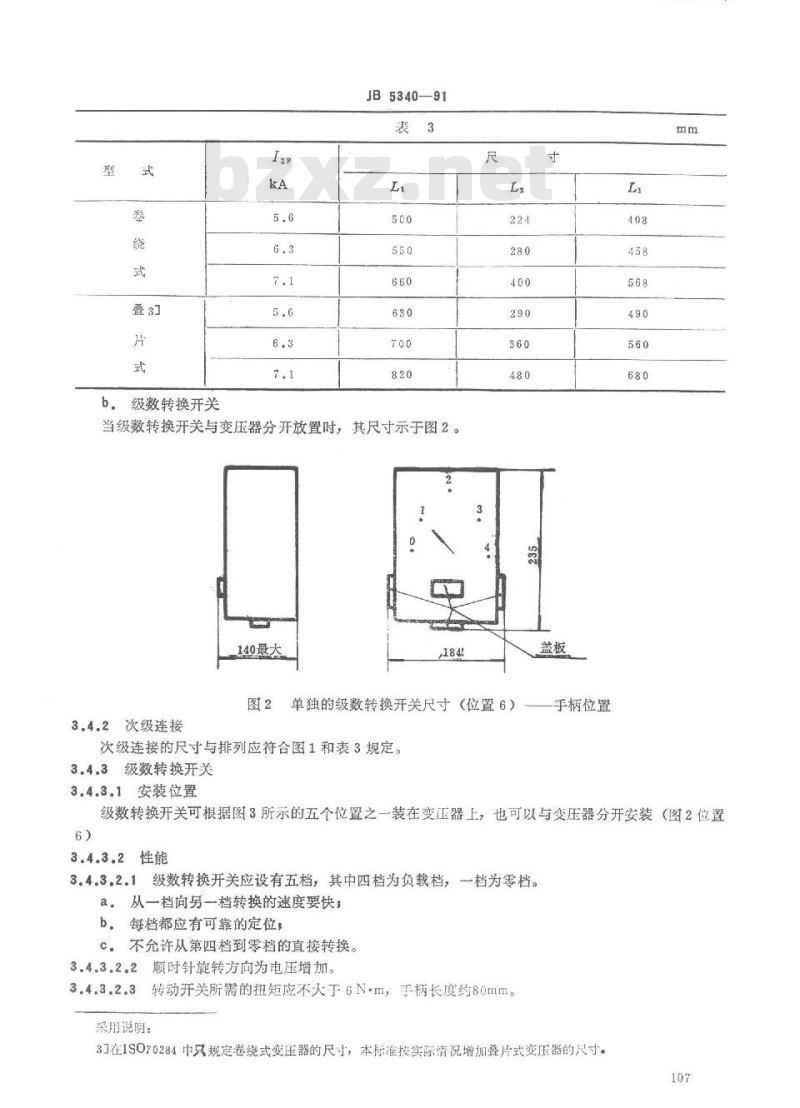

当级数转换开关与变压器分开放置时,其尺寸示于图2。2
140最天
3.4.2次级连接
单独的级数转换开关尺寸(位置6)次级连接的尺寸与排列应符合图1和表3规定。3.4.3级数转换开关
3.4.3.1安装位置
手柄位置
FKAoNiKAca-
级数转换开关可根据图3所示的五个位置之一装在变压器上,也可以与变压器分开安装(图2位置6
3.4.3.2性能
3.4.3.2.1
级数转换开关应设有五档,其中四档为负载档,一档为零档。从一档向另一档转换的速度要快,a.
b。每档都应有可靠的定位,
C.不允许从第四档到零档的直接转换。3.4.3.2.2顺时针旋转方向为电压增加。3.4.3.2.3
转动开关所需的扭矩应不火于6N·m,手柄长度约80mm。采用说明:
3]在ISO70284中只规定卷绕式变压器的尺寸,本标准按实际情况增加叠片式变压器的尺寸。107
位置1
JB5340-91
位置2和5
位置4和3

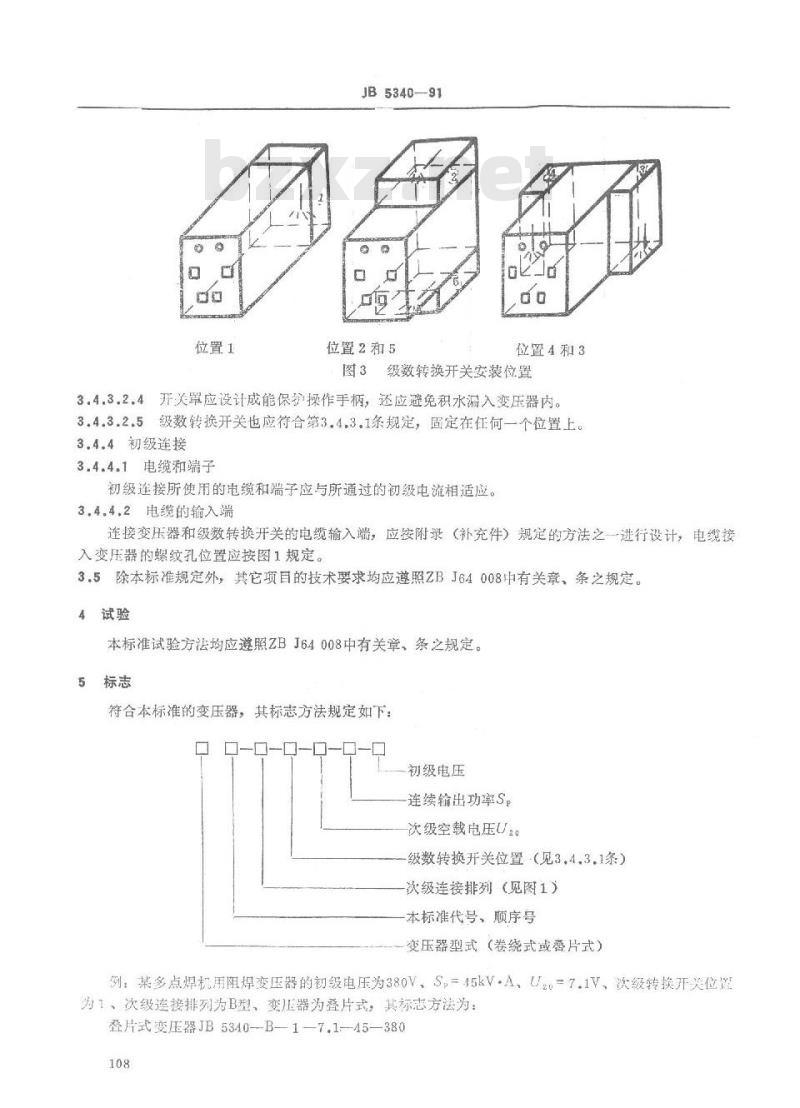

图3级数转换开关安装位置
3.4.3.2.4开关罩应设计成能保护探作手柄,还应避免积水滑入变压器内。3.4.3.2.5级数转换开关也应符合第3.4.3.1条规定,固定在任何一个位置上。3.4.4初级连接
3.4.4.1电缆和端子
初级连接所使用的电缆和端子应与所通过的初级电流相适应。3.4.4.2电缆的输入端
连接变压器和级数转换开关的电缆输入端,应按附录(补充件)规定的方法之一进行设计,电缆接入变压器的螺纹孔位置应按图1规定。3.5除本标准规定外,其它项目的技术要求均应遵照ZBJ64008中有关章、条之规定。4试验
本标准试验方法均应遵照ZBJ64008中有关章,条之规定。5标志
符合本标准的变压器,其标志方法规定如下:口二厦一一一一层
初级电压
连续输出功率Sp
次级空载电压U20
级数转换开关位置(见3.4.3.1条)次级连接排列(见图1)
本标准代号、顺序号
变压器型式(卷绕式或叠片式)例:某多点焊机用阻焊变压器的初级电压为380V、S,=45kV·A,U。=7.1V、次级转换开关位置为1、次级连接排列为B型、变压器为叠片式,其标志方法为:叠片式变压器JB5340-B—1-7.1—45-380108
A1变压器后罩
JB5340-91
初级连接的电缆输入竭
(补充件)
FiKAoNiKAca-
可以采用两种选择方法:
A1.1在变压器四边各打一个或二个螺栓孔,如图1所示。螺栓孔除用以装配电缆导管外,其余用专用螺钉堵塞,导管尺寸为40mm。
A1.2在变压器四边作成开口,每一开口处装置有盖板,在其中一块或几块盖板上各开一个孔,用于安装电缆导管。盖板尺寸应符合图A1规定。导管
不带导管盖板又
变压器
A2转换开关盒
可以采用三种选择方法:
图A1变压器盖板尺寸
A2.1在开关盒上作四个开口,开口上都安装有带或不带电缆导管的盖板,盖板尺寸如图A2所示。A2.2在带手柄的开关盒正面钻螺孔。开关盒有一块可拆卸的盖板,用以接线时用。A2.3在初级输入电流小于或等于200A时,在带手柄的开关盖正面上可采用插头和插座进行连接,开关盒上插座尺寸和旋转开关位置应符合图A3、图A4,插头尺寸应符合图A5。109
JB5340—91
JB5340—91
图A3开关盒上插座尺寸示意
图A4转换开关位置
在开关盒上
-TKAMKAca-
附加说明:
JB5340—91
ditUHz
图A5插头尺寸
本标准由全国电焊机标准化技术委员会提出并归口本标准由上海电焊机厂负责起草。本标准主要起草人许士妙、唐志明。112
螺栓M40
永久件符号
接头1P54
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
多点焊机用阻焊变压器特殊技术条件JB5340-91
本标准等效采用国际标准ISO7284一84《电阻焊设备一适用于汽车工业中具有两个独立次级线圈多点焊变压器的特定技术条件》。主题内容和适用范围
本标准规定了多点焊机用阻焊变压器的型式和结构尺寸。本标准适用于汽车工业中具有两个独立次级线圈多点焊机用阻焊变压器。经制造厂与用户之间达成协议时,本标准也可适用于其他工业部门的一些多点焊机用阻焊变压器(以下简称变压器):
2引用标准
GB2900.22
电工名词术语电焊机
GB8366
ZBJ64008
技术要求
电阻焊机通用技术条件
电阻焊机变压器通用技术条件
变压器可装也可不装级数转换开关。变压器的标称功率为初级功率,即是两个次级线圈的功率之总和。3.1次级空载电压U29,次级连续电流12以及供参考的连续输出功率S,或在负载持续率50%时的额定视在功率S..见表1。
无级调节
有级调节U20
机械电子工业部1991-06—28批准164
1992--07—01实施
3.2空载电流
空载电流值应不大于表2所规定的数值。U,bzxz.net
3.3水路
JB5340—91
-KANrKAca-
冷却水回路应保证在冷却水流量不超过4L/min情况下,变压器得到足够的冷却,最高进水温度为30℃。
变压器冷却水回路应在1MPa压力下不得漏水。冷却水流量不低于4L/min时,其水压降不超过0.06MPa。3.4结构
3.4.1尺寸
a。变压器
变压器尺寸应符合图1和表3所示规定来用说明:
门在ISO7284中规定U1在220、380、415、500、550、660V时格应的I1值,本标准只采用U1在220、380415V时相应的I1值。
40*0*8
次级连接A
140最大
采用说明:
JB5340—91
次级连接B
开关盒
次级连接尺小和非列
21在ISO7284国表固超度为恒,本标准采用32106
初级输入端
见3.44.2条
b级数转换开关
JB5340-91
当级数转换开关与变压器分开放置时,其尺寸示于图2。2
140最天
3.4.2次级连接
单独的级数转换开关尺寸(位置6)次级连接的尺寸与排列应符合图1和表3规定。3.4.3级数转换开关
3.4.3.1安装位置
手柄位置
FKAoNiKAca-
级数转换开关可根据图3所示的五个位置之一装在变压器上,也可以与变压器分开安装(图2位置6
3.4.3.2性能
3.4.3.2.1
级数转换开关应设有五档,其中四档为负载档,一档为零档。从一档向另一档转换的速度要快,a.
b。每档都应有可靠的定位,
C.不允许从第四档到零档的直接转换。3.4.3.2.2顺时针旋转方向为电压增加。3.4.3.2.3
转动开关所需的扭矩应不火于6N·m,手柄长度约80mm。采用说明:
3]在ISO70284中只规定卷绕式变压器的尺寸,本标准按实际情况增加叠片式变压器的尺寸。107
位置1
JB5340-91
位置2和5
位置4和3
图3级数转换开关安装位置
3.4.3.2.4开关罩应设计成能保护探作手柄,还应避免积水滑入变压器内。3.4.3.2.5级数转换开关也应符合第3.4.3.1条规定,固定在任何一个位置上。3.4.4初级连接
3.4.4.1电缆和端子
初级连接所使用的电缆和端子应与所通过的初级电流相适应。3.4.4.2电缆的输入端
连接变压器和级数转换开关的电缆输入端,应按附录(补充件)规定的方法之一进行设计,电缆接入变压器的螺纹孔位置应按图1规定。3.5除本标准规定外,其它项目的技术要求均应遵照ZBJ64008中有关章、条之规定。4试验
本标准试验方法均应遵照ZBJ64008中有关章,条之规定。5标志
符合本标准的变压器,其标志方法规定如下:口二厦一一一一层
初级电压
连续输出功率Sp
次级空载电压U20
级数转换开关位置(见3.4.3.1条)次级连接排列(见图1)
本标准代号、顺序号
变压器型式(卷绕式或叠片式)例:某多点焊机用阻焊变压器的初级电压为380V、S,=45kV·A,U。=7.1V、次级转换开关位置为1、次级连接排列为B型、变压器为叠片式,其标志方法为:叠片式变压器JB5340-B—1-7.1—45-380108
A1变压器后罩
JB5340-91
初级连接的电缆输入竭
(补充件)
FiKAoNiKAca-
可以采用两种选择方法:
A1.1在变压器四边各打一个或二个螺栓孔,如图1所示。螺栓孔除用以装配电缆导管外,其余用专用螺钉堵塞,导管尺寸为40mm。
A1.2在变压器四边作成开口,每一开口处装置有盖板,在其中一块或几块盖板上各开一个孔,用于安装电缆导管。盖板尺寸应符合图A1规定。导管
不带导管盖板又
变压器
A2转换开关盒
可以采用三种选择方法:
图A1变压器盖板尺寸
A2.1在开关盒上作四个开口,开口上都安装有带或不带电缆导管的盖板,盖板尺寸如图A2所示。A2.2在带手柄的开关盒正面钻螺孔。开关盒有一块可拆卸的盖板,用以接线时用。A2.3在初级输入电流小于或等于200A时,在带手柄的开关盖正面上可采用插头和插座进行连接,开关盒上插座尺寸和旋转开关位置应符合图A3、图A4,插头尺寸应符合图A5。109
JB5340—91
JB5340—91
图A3开关盒上插座尺寸示意
图A4转换开关位置
在开关盒上
-TKAMKAca-
附加说明:
JB5340—91
ditUHz
图A5插头尺寸
本标准由全国电焊机标准化技术委员会提出并归口本标准由上海电焊机厂负责起草。本标准主要起草人许士妙、唐志明。112
螺栓M40
永久件符号
接头1P54
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
