【煤炭行业标准(MT)】 煤矿用带式输送机滚筒与相邻槽形托辊组之间的距离计算公式

MT/T645—1997

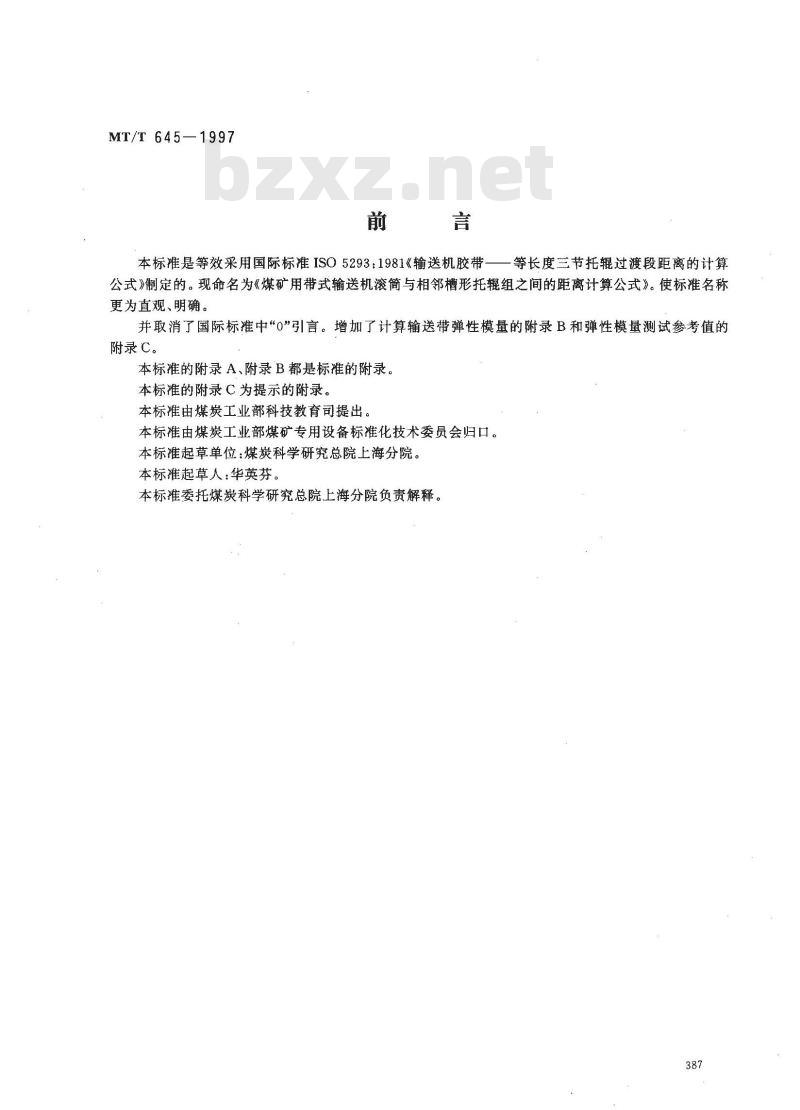

一等长度三节托辊过渡段距离的计算本标推是等效采用国际标准ISO5293：1981《输送机胶带—公式》制定的。现命名为《煤矿用带式输送机滚筒与相邻槽形托辊组之间的距离计算公式》。使标准名称更为直观、明确。
并取消了国际标准中“0\引言。增加了计算输送带弹性模量的附录B和弹性模量测试参考值的附录C。
本标准的附录 A、附录 B都是标准的附录。本标准的附录C为提示的附录。
本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准起草单位：煤炭科学研究总院上海分院。本标准起草人：华英芬。
本标准委托煤炭科学研究总院上海分院负责解释。387
MT/T 645—1997

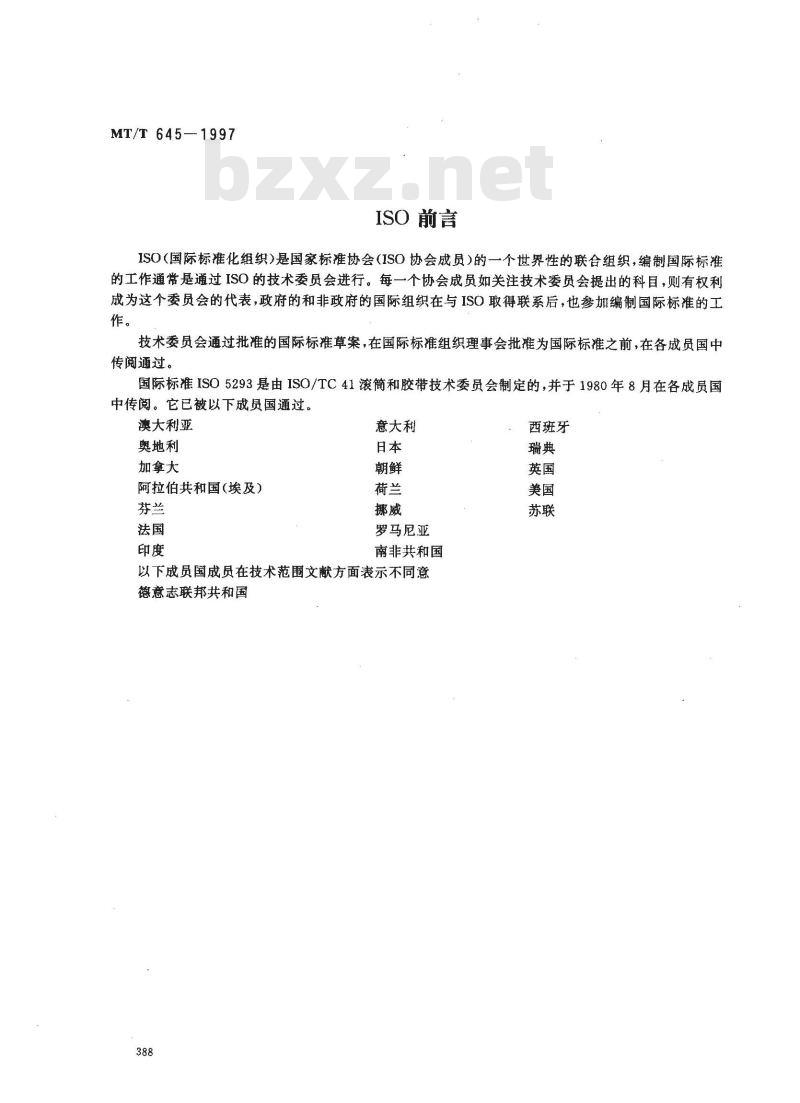

ISO前言
ISO（国际标准化组织）是国家标准协会（ISO协会成员）的一个世界性的联合组织，编制国际标准的工作通常是通过ISO的技术委员会进行。每一个协会成员如关注技术委员会提出的科目，则有权利成为这个委员会的代表，政府的和非政府的国际组织在与ISO取得联系后，也参加编制国际标准的工作。
技术委员会通过批准的国际标准草案，在国际标准组织理事会批准为国际标准之前，在各成员国中传阅通过。
国际标准ISO5293是由ISO/TC41滚简和胶带技术委员会制定的，并于1980年8月在各成员国中传阅。它已被以下戒员国通过。澳大利亚
奥地利
加拿大
阿拉伯共和国（埃及）
意大利
罗马尼亚
南非共和国
以下成员国成员在技术范围文献方面表示不同意德意志联邦共和国
西斑芽
1范围

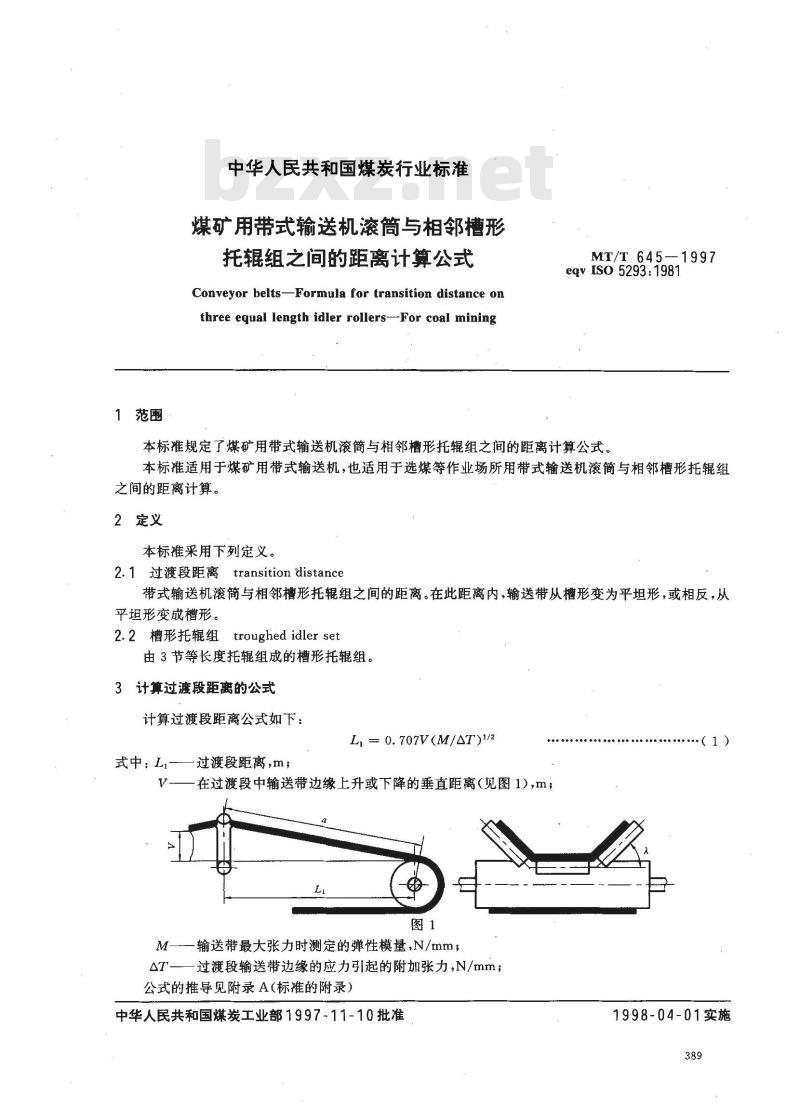

中华人民共和国煤炭行业标准
煤矿用带式输送机滚筒与相邻槽形托辊组之间的距离计算公式
Conveyor belts-Formula for transition distance onthree equal length idler rollers--For coal miningMT/T 645-
eqv ISO 5293:1981
本标准规定了煤矿用带式输送机滚筒与相邻槽形托辊组之间的距离计算公式。本标准适用于煤矿用带式输送机，也适用于选煤等作业场所用带式输送机滚简与相邻槽形托辊组之间的距离计算。
2定义
本标准采用下列定义。
2.1过渡段距离 transition distance带式输送机滚简与相邻形托辊组之间的距离。在此距离内，输送带从槽形变为平坦形，或相反，从平坦形变成槽形。
2.2槽形托辊组troughed idler set由3节等长度托辊组成的槽形托辊组。3计算过渡段距离的公式
计算过渡段距离公式如下：
L = 0. 707V(M/AT)1/2
式中：L,\
过渡段距离，m；
在过渡段中输送带边缘上升或下降的垂直距离（见图1)，m；图1
一输送带最大张力时测定的弹性模量，N/mm，M
过渡段输送带边缘的应力引起的附加张力，N/mm；公式的推导见附录A（标推的附录）中华人民共和国煤炭工业部1997-11-10批准（1)
1998-04-01实施

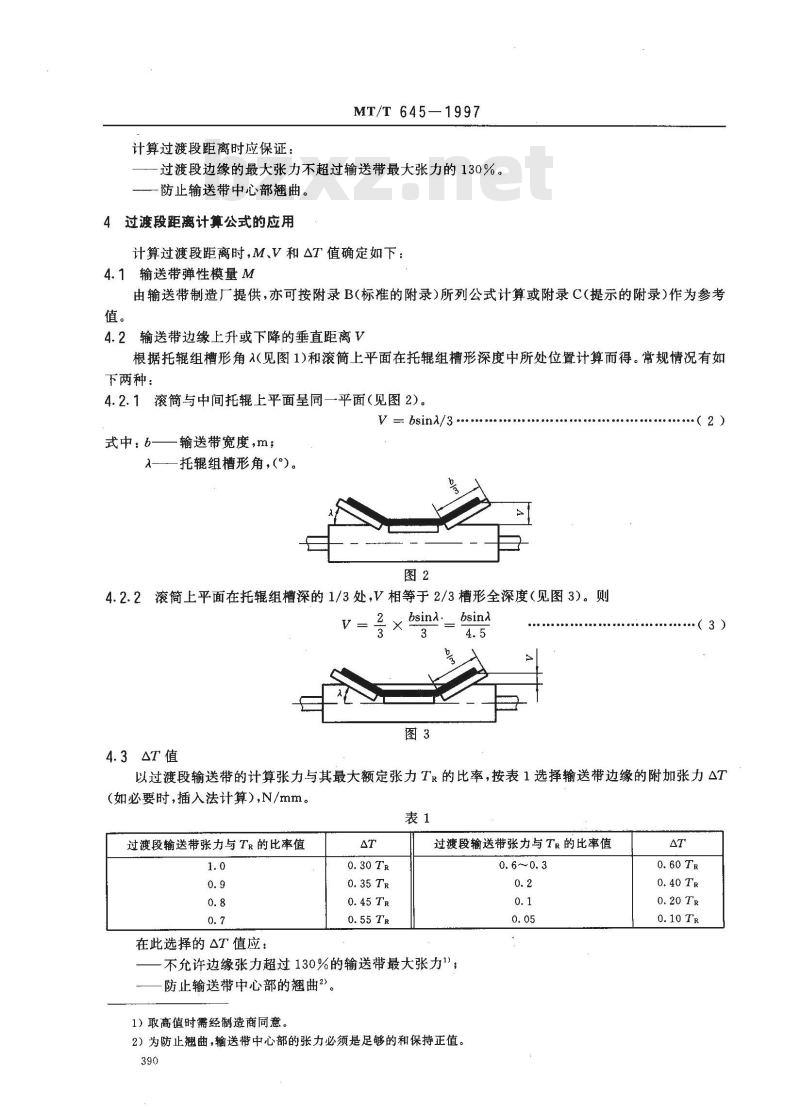

计算过渡段距离时应保证：
MT/T645—1997
过渡段边缘的最大张力不超过输送带最大张力的130%。防止输送带中心部翘曲。
4过渡段距离计算公式的应用
计算过渡段距离时，M、V和△T值确定如下：4.1输送带弹性模量M
由输送带制造厂提供，亦可按附录B（标准的附录）所列公式计算或附录C（提示的附录）作为参考值。
4.2输送带边缘上升或下降的垂直距离V根据托辊组槽形角入（见图1)和滚筒简上平面在托辊组槽形深度中所处位置计算而得。常规情况有如下两种：
4.2.1滚简与中间托辊上平面呈同一平面（见图2）。V = bsina/3 .-
式中：6-
输送带宽度，m；
^-—一托辊组槽形角，(°）。
4.2.2滚简上平面在托辊组槽深的1/3处，V相等于2/3槽形全深度（见图3）。则V=
·（2)
（3）
以过渡段输送带的计算张力与其最大额定张力T的比率，按表1选择输送带边缘的附加张力AT（如必要时，插入法计算）,N/mm。表1
过渡段输送带张力与TR的比率值1.0
在此选择的△T值应：
过渡段输送带张力与 TR的比率值0.6~0.3
不允许边缘张力超过130%的输送带最大张力1）；防止输送带中心部的翘曲2)。
1）取高值时需经制造商同意。
2）为防止翘曲，输送带中心部的张力必须是足够的和保持正值。390

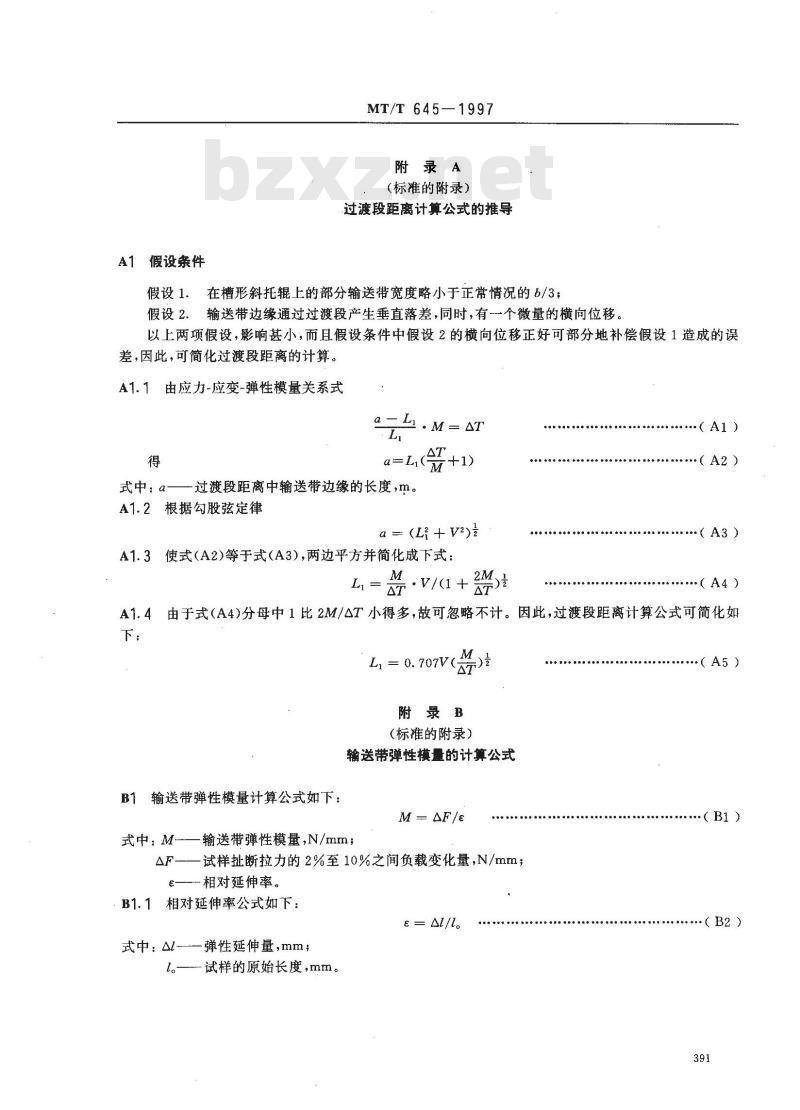

A1假设条件
MT/T 645—1997
附录A
(标准的附录）
过渡段距离计算公式的推导
假设1、在槽形斜托辊上的部分输送带宽度略小于正常情况的b/3；假设2．输送带边缘通过过渡段产生垂直落差，同时，有个微量的横向位移。以上两项假设，影响甚小，而且假设条件中假设2的横向位移正好可部分地补偿假设1造成的误差，因此，可简化过渡段距离的计算。由应力-应变-弹性模量关系式
·M= AT
式中：a—
过渡段距离中输送带边缘的长度，m。A1.2根据勾股弦定律
a=(L+V2)2
使式（A2)等于式（A3)，两边平方并简化成下式：A1.3
*（Al）
（A3)wwW.bzxz.Net
·V/(1+
（A4）
A1.4由于式（A4)分母中1比2M/AT小得多，故可忽略不计。因此，过渡段距离计算公式可简化如下：
B1输送带弹性模量计算公式如下：L 0(
·（A5)
附录B
（标准的附录）
输送带弹性模量的计算公式
M-AF/e
式中：M—
输送带弹性模量，N/mm；
AF试样扯断拉力的2%至10%之间负载变化量，N/mm；ε——相对延伸率。
B1.1相对延伸率公式如下：
= Alll
式中：Al弹性延伸量,mm;
试样的原始长度，mm。
·（B1 )
（B2）
MT/T645-1997
（提示的附录）
国内输送带弹性模量测试参考值国内输送带弹性模量测试参考值见表C1。表C1
输送带规格
EP200650×5(3+1.5)
NN 200
650×5(4. 5+1. 5)
NN2001000X3(3+1.5)
NN 200
1200X7(6+3)
1250 @4.5 mm
2000 @6.0 mm
输送带弹性模量（M),N/mm
