- GB/T 6309-1986 千分表

【国家标准(GB)】 千分表
本网站 发布时间:
2024-07-13 06:18:21
- GB/T6309-1986
- 已作废
标准号:
GB/T 6309-1986
标准名称:
千分表
标准类别:
国家标准(GB)
标准状态:
已作废-
实施日期:
1987-01-01 -
作废日期:
2001-02-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
199.72 KB
替代情况:
被GB/T 1219-2000代替

部分标准内容:

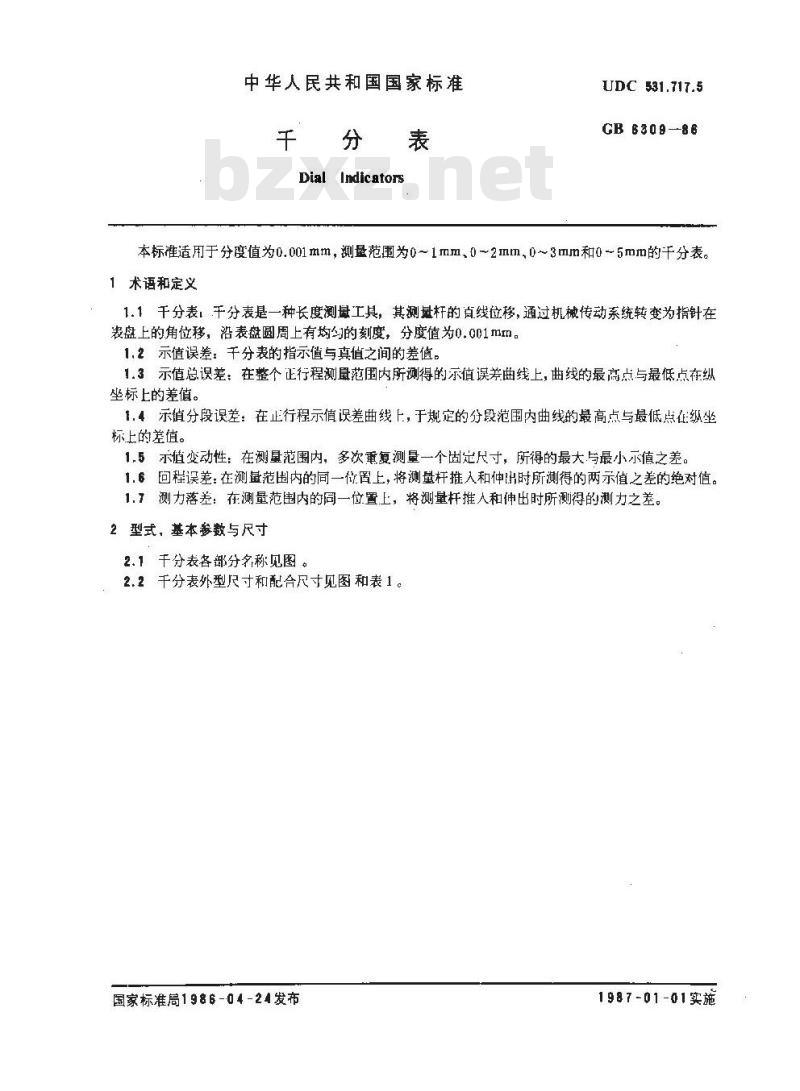

中华人民共和国国家标准
千分表
Dial Indicators
UDC 531.717.5
CB 6309--86
本标准适用于分度值为0.001mm,测量范围为0~1mm、0~2mm,0~3mm和05mm的干分表。1术语和定义
1.1千分表,干分表是一种长度测量工具,其测量杆的百线位移,通过机械传动系统转变为指针在表盘上的角位移,沿表盘圆周上有均匀的刻度,分度值为0.001mm。1.2示值误差:千分表的指示值与真值之间的差值。1.3示值总误差:在整个正行程测量范围内所测得的示值误差曲线上,曲线的最高点与最低点在纵标上的差值。
1.4示值分段误差:在正行程示值误差曲线上,于规定的分段范围内曲线的最高点与最低点在纵坐标上的差值。
1.5示值变动性:在测量范围内,多次重复测量一个固定尺寸,所得的最大与最小示值之差。1.6回程误差:在测量范围内的同一位置上,将测量杆推入和伸出时所测得的两示值之差的绝对值。1.1测力落差:在测量范围内的同一位置上,将测量杆推人和伸出时所测得的测力之差。2型式,基本参数与尺寸

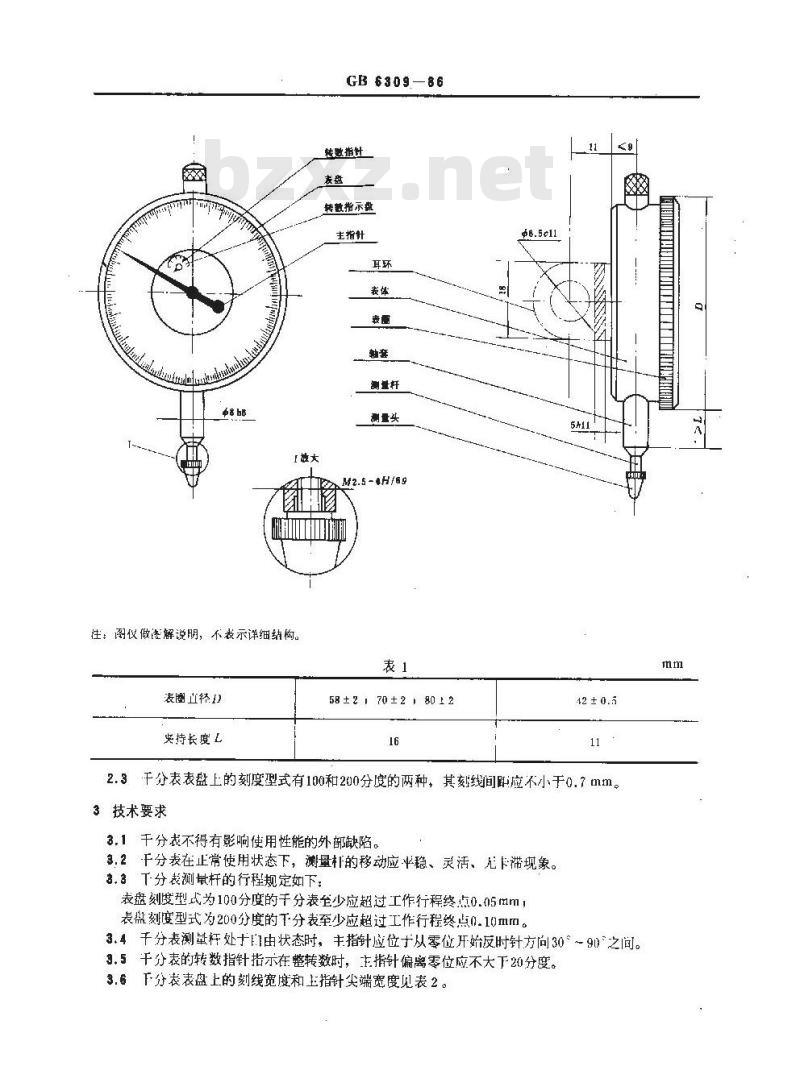

2.1千分表各部分名称见图
2.2千分表外型尺寸和配合尺寸见图和表1。国家标准局1986-04-24发布
1987-01-01实施
[做★
往:仪做隆解说明,不表示详细结构。表圈直径
奖持长度L
GB6309—86
转数指针
转教指示盘
主指计
测量杆
测量头
M2.5-4H/69
58±2 70 ±2 / 80 12下载标准就来标准下载网
中8.5e11
2.3干分表表盘上的刻度型式有100和200分度的两种,其刻线间距应不小于0.7mm。3技术要求
3.1干分表不得有影响使用性能的外部缺陷。3.2干分表在止常使用状态下,测量杆的移动应平稳、灵活、无卡滞现象。3.3T分表测量杆的行程规定如下:表盘刻度型式为100分度的干分表至少应超过工作行程终点0.05mm表盘刻度型式为200分度的下分表至少应超过工作行程终点门.10mm。3.4千分表测量杆处于由状态时,丰指针应位于从零位开始反时针方向30°~90°之间。3.5千分表的转数指针指示在整转数时,主指针偏离零位应不大下20分度。3.6下分表表盘上的刻线宽度和主指针尖端宽度见表2。AEM

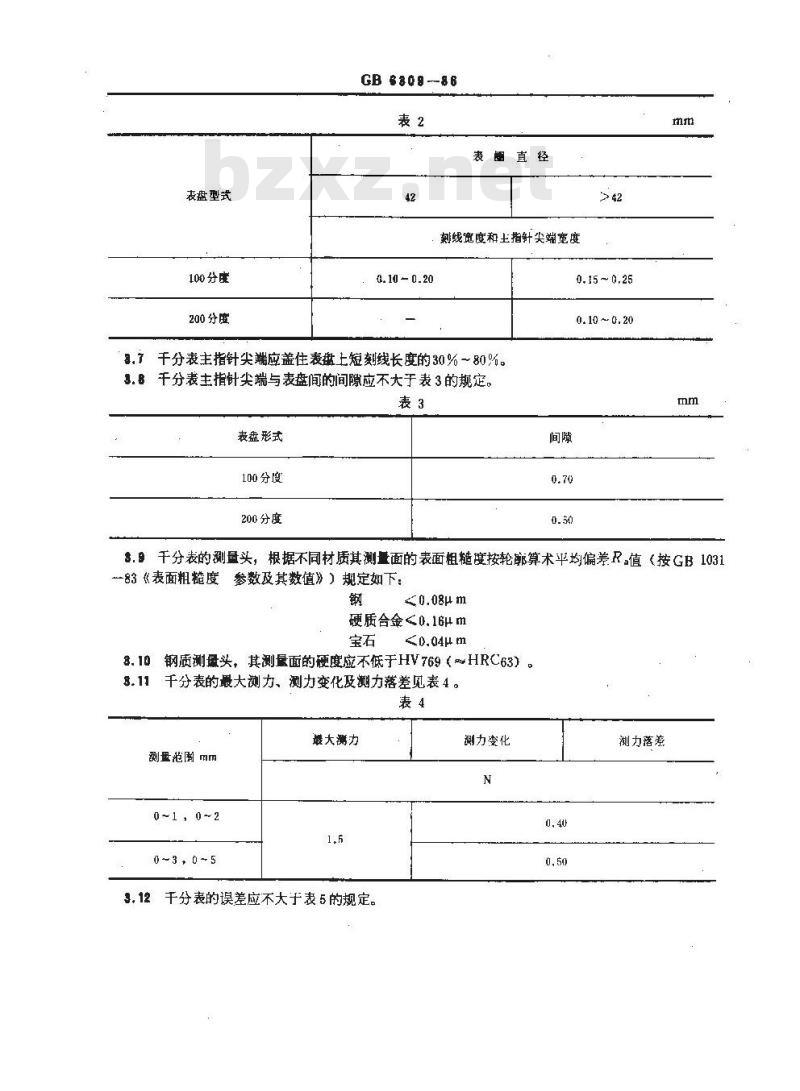

表盘型式
100分度
200分度
GB 6808--86
表围直径
刻线资度和土指针尖端宽度
0. 10 - 0.20
2,了千分表主指针尖端应盖住表盘上短刻线长度的30%~80%。3.8干分表主指针尖端与表盘间的间隙应不大于表3的规定。表3
表盘形式
100分度
200分度
0. 15 ~ 0.25
0.10 ~ 0.20
$.9干分表的测盈头,根据不同材质其测量面的表面粗糙度按轮算术平均偏差R.值<按GB1031-83《表面粗糙度
参数及其数值》)规定如下:
硬质合金≤0.16m
钢质测最头,其测量面的硬度应不低于HV769(HRC63)8.11
千分表的最大测力、测力变化及测力落差见表4。表4
最大渊力
测电图mm
0~10~2
0 ~3,0~ 5

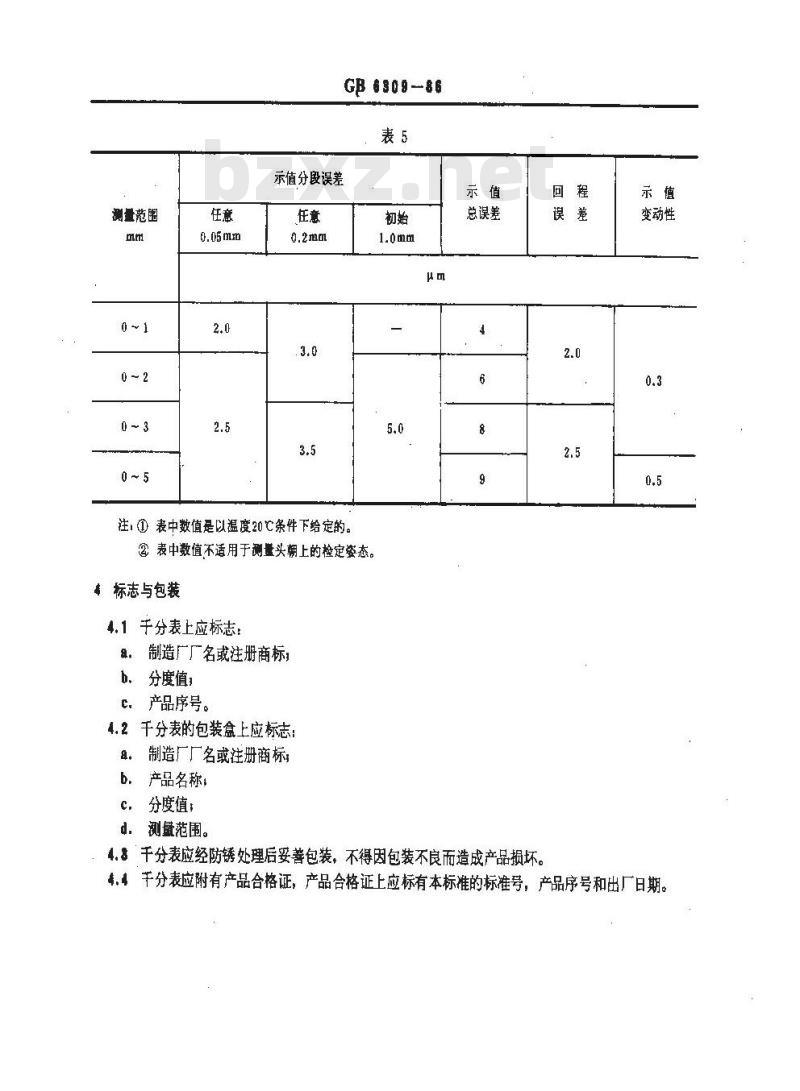

3.12千分表的误差应不大于表5的规定。测力变化
測力落
测量范围
GB6309-86
示值分段误差
注①表中数值是以温度20℃条件下给定的。②表中数值不适用于测量头朝上的检定姿态。毒标志与包装
4.1于分表上应标志:
制造广厂名或注册商标;
分度值
c.产品序号。
4.2千分表的包装盒上应标志:
制造厂厂名或注册商标;
b,产品名称,
分度值:
d.浏范围。
总误差
变动性
4.8千分表应经防锈处理后妥善包装,不得因包装不良而造成产品损坏。4.4千分表应附有产品合格证,产品合格证上应标有本标准的标准号,产品序号和出厂日期。用。
千分表出厂时的检验方法规定如下。GB 6309--86

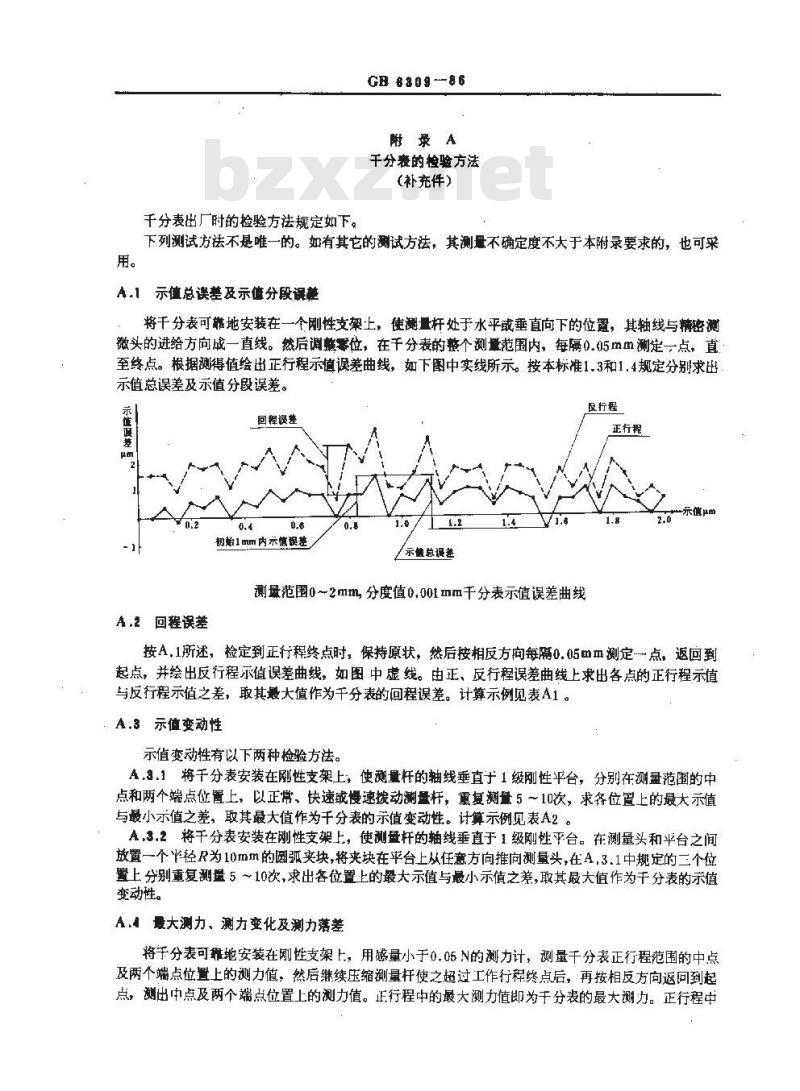

附录A
千分表的检验方法
(补充件)
下列测试方祛不是唯一的。如有其它的测试方法,其测量不确定度不大于本附录要求的,也可采A.1示值总误差及示值分段误
将千分表可靠地安装在一个刚性支架上,使测量杆处于水平或垂直向下的位置,其轴线与糖密测微头的进给方向成一直线。然后调整零位,在千分表的整个测量范围内,每隔0.05mm测定一点,直至终点。根据测得值绘出正行程示值误差曲线,如下图中实线所示。按本标准1.3和1.4规定分别求出示值总误差及示值分段误差。
示健设整
A.2回翟误差
回程误整
初始1mm内示慎误差
示被总误善
反行程
正行程
测量范围0~2mm分度值0.001mm干分表示值误差曲线2.0
按A,1所述,检定到正行程终点时,保持原状,然后按相反方向每隔0.05mm测定一点,返回到起点,并绘出反行程示值误差曲线,如图中虚线。由正、反行程误差曲线上求出各点的正行程示值与反行程示值之差,取其最大值作为干分表的回程误差。计算示例见表A1。A,3示值变动性
示值变动性有以下两种检验方法。A,3.1将干分表安装在刚性支架上,使测量杆的轴线垂直于1级刚性平台,分别在测盈范围的中点和两个端点位置上,以正常、快速或慢速拨动测量杆,重复溯量5~10次,求各位置上的最大示值与最小示值之差,取其最大值作为干分表的示值变动性。计算示例见表A2。A,3.2将干分表安装在刚性支架上,使测量杆的轴线垂直于1级刚性平台。在测量头和平台之间放置一个半径R为10mm的圆弧夹块,将夹块在平台上从任意方向推向测量头,在A.3.1中规定的二个位置上分别重复测盘5~10次,求出各位置上的最大示值与最小示值之差,取其最大值作为干分表的示值变动性。
A最大测力、测力变化及测力落差将于分表可靠地安装在刚性支架上,用感量小于0.05N的测力计,测量干分表正行程范围的中点及两个端点位置上的测力值,然后继续压缩测量杆使之超过工作行程终点后,再按相反方向返回到起点,测出中点及两个端点位置上的测力值。正行程中的最大测力值即为于分表的最大测力。正行程中GB6309-86
的最大测力值写最小测力值之差即为千分表的测力变化。求出各点的正行程测力值与反行程测力值之差,取其最大值作为于分表的测力落差。表A1测量范围0~2mm,分度值0.001mm于分表的示值误差刻度值
往意0.05mm
印,6
误差顶目
任意0.2mm
初始1m
总误差
回程误差
检测次数
附加说明:
GB6309—86
表A2示值变动性
示值变动性0.3μn
本标准由华人民共和国机械工业部提出,由机械工业部成都工具研究所归口。本标准由成都量具刃具厂负责起草。本标准主要起草人常嗣且、高善铭、陶保祥自本标准实施之日起,原部标准JB.1079一75《千分表》作废。终点
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
