【国家标准(GB)】 塑料薄膜和薄片厚度的测定 机械测量法

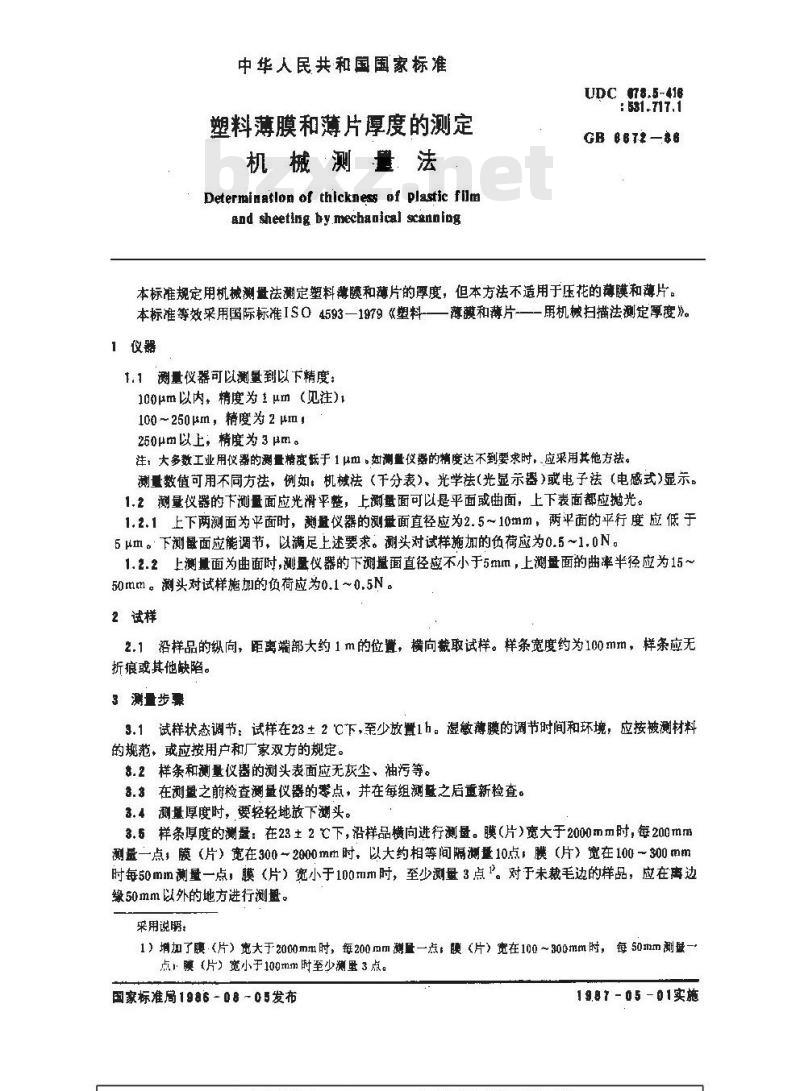

中华人民共和国国家标准
塑料薄膜和薄片厚度的测定
机械测量法
Determinatlon of thickness of plastic filmand sheeting by mechanical scanningUDC 78.5-418
: 531.717.1
GB 66T2—86Www.bzxZ.net
本标准规定用机被测盘法测定塑料薄膜和薄片的厚度，但本方法不适用于压花的薄膜和薄片。本标准等效采用国际标准IS04593—1979《塑料—薄膜和薄片-—用机械扫描法测定厚度》。1仪器
1.1测量仪器可以测量到以下精度：100μm以内，精度为μm（见注)100~250μm，精度为2 μl
250μm以上，精度为3μm。
注：大多数工业用仪器的测量精度既于1um，如测量仪器的精度达不到要求时，应果用其他方法。测量数值可用不同方法，例如。机械法（干分表）、光学法（光显示器）或电子法（电感式）显示。1.2测量仪器的下测量面应光滑平整，上测量面可以是平面或曲面，上下表面都应抛光。1.2.1上下两测面为平面时，量仪器的测册面直径应为2.5~10mm，两平面的平行度应低于5um。下测量面应能调节，以满足上述要求。测头对试样施加的负荷应为0.5~1.0N。1.2.2上测量面为曲面时，测量仪器的下测量面直径应不小于5mm，上测量面的曲率半径应为15~50mm。测头对试样施加的负荷应为0.1~0.5N。2试样
2.1沿样品的纵向，距离端部大约1m的位置，横向截取试样。样条宽度约为100mm，样条应无折痕或其他缺陷。
3 测量步要
3.1试样状态调节：试样在23±2C下，至少放置1h。湿敏薄膜的调节时间和环境，应按被测材料的规范，或应按用户和厂家双方的规定。。.2样条和测量仪器的测头表面应无灰尘、油污等。3.3在测量之前检查测量仪器的零点，并在每组测量之后重新检查。3.4测量厚度时，要轻轻地放下测头。3.5样条厚度的测量：在23土2℃下，沿样品横向进行测量。膜（片）宽大于2000mm时，每200mm测量一点，膜（片）宽在300～2000mm时，以大约相等间隔测量10点，膜（片）宽在100～300mm时每50mm测量一点，膜（片）宽小于100mm时，至少测量3点1。对于未裁毛边的样品，应在禹边缘50mm以外的地方进行测盘。
采用说期：
1）增加了膜（片）宽大于2000mm时，每200mm测量一点，膜（片）宽在100~30mm时，每50hm测盘一点膜（片）宽小于100mm时至少测里3点。国家标准局1986 -08 ~05发布
19.87-05-01实施

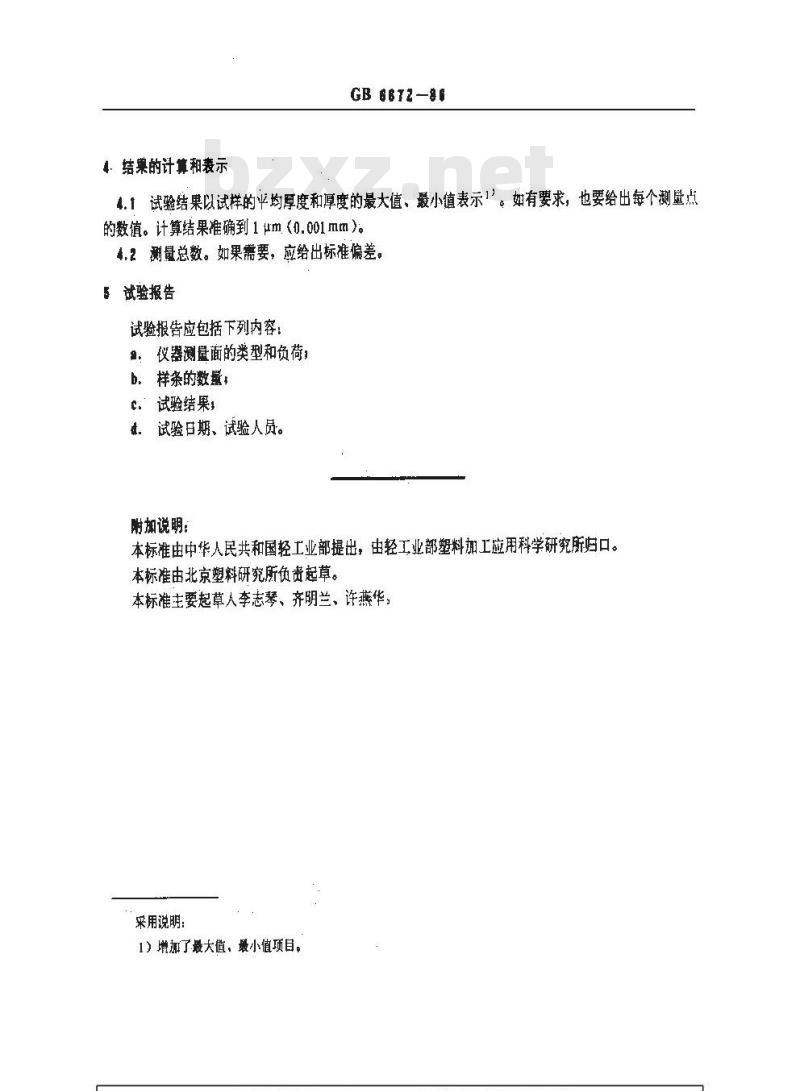

4、结巢的计算和表示
GB 6612-86
4.1试验结果以试样的平均厚度和厚度的最大值、最小值表示！。如有要求，也要给出每个测量点的数值。计算结果准确到1μm（0.001mm）。4,2测量总数。如果需要，应给出标准偏差。5试验报告
试验报告应包括下列内容：
仪器测量面的类型和负荷；
b．样条的数量：
c.试验结果，
试验日期、试验人员。
附加说明：
本标准由中华人民共和国轻工业部提出，由轻工业部塑料加工应用科学研究所归口。本标准由北京塑料研究所负责起草。本标准主要起草人李志琴、齐明兰、许燕华！采用说明：
1）增加了最大值，最小值项目，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
