【电子行业标准(SJ)】 扬声器纸浆的弹性模量、损耗因数的测量方法

中华人民共和国电子工业部部标准SJ2317—83
扬声器纸浆的弹性模量、损耗因数的测量方法（暂行）
1983-03-01发布
1983-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准SJ2317—83

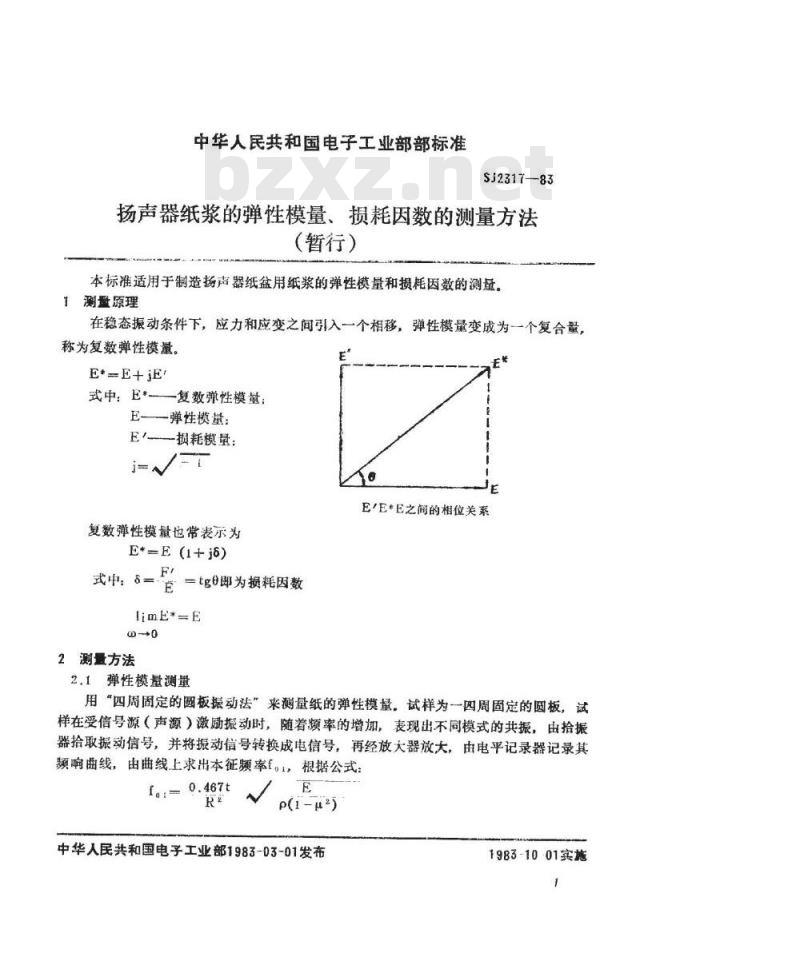

扬声器纸浆的弹性模量、损耗因数的测量方法(暂行）
本标准适用于制造扬声器纸盆用纸浆的弹性模量和损耗因数的测量。测量原理
在稳态振动条件下，应力和应变之间引入一个相移，弹性模量变成为一个复合量，称为复数弹性模量。
E*-E+jE
式中：E*—复数弹性模量：
E弹性模量：
E损耗模量：
复数弹性模量也常表示为
E*=E(1+j6)
式中：8=.
E=tgo即为损耗因数
limE*=E
2测量方法
2.1弹性模量测量
E'E*E之间的相位关系
用“四周固定的圆板振动法”来测量纸的弹性模量。试样为一四周固定的圆板，试样在受信号源（声源）激励振动时，随着频率的增加，表现出不同模式的共振，由拾振器拾取振动信号，并将振动信号转换成电信号，再经放大器放大，由电平记录器记录其频响曲线，由曲线上求出本征题率f。1，根据公式：0.467t
p(i-μ2)
中华人民共和国电子工业部1983-03-01发布1983-10-01实施
即可求出弹性模量。
SJ2317—83
式中：t-圆形膜片的厚度（cm）；R——圆形膜片的半径（cm）：
p-膜片的密度（g/cm\）：
μ泊松比，取0.3
E-弹性模量（dyn/cm）

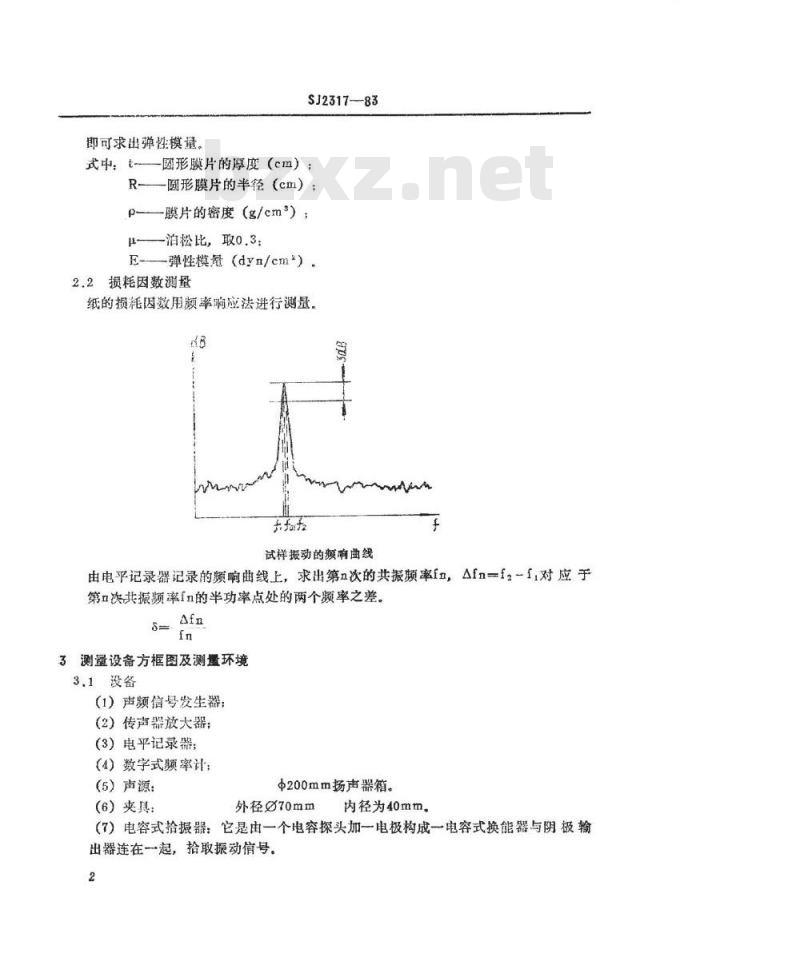

损耗因数测量
纸的损耗因数用题率响应法进行测量。B
试样振动的频响曲线
由电平记录器记录的颜响曲线上，求出第n次的共振频率fn，Afn=f2-f,对应于第Ⅱ次共振频率fn的半功率点处的两个频率之差，Afn
3测量设备方框图及测量环境
3.1设备
（1）声频信号发生器；
（2）传声器放大器
（3）电平记录器；
(4）数字式频率计：
（5）声源：
(6）夹具：
Φ200mm扬声器箱。
外径70mm
内径为40mm。
（7）电容式拾振器：它是由一个电容探头加一电极构成一电容式换能器与阴极输出器连在一起，拾取振动信号。2
（8）阴极输出器；
(9）物理天平；
（10）纸张测厚仪：
（11）切纸刀。

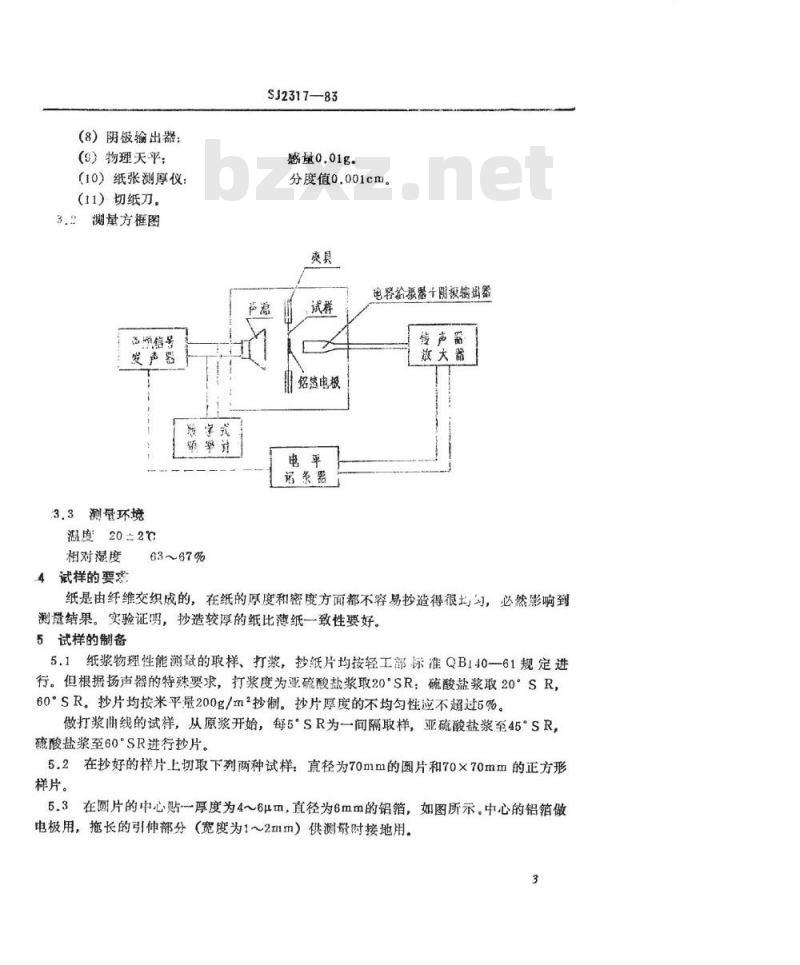

测量方框图
诺确信号
发声器
3.3测量环境
温度20±2℃
相对混度
试样的要求
63~67%
SJ2317—83
感量0.01g.
分度值0.001cm。
铭缩电极
记象器
电容抢摄器十限极输出器
传声器
放大器
纸是由纤维交织成的，在纸的厚度和密度方面都不容易抄造得很均匀，必然影响到测量结果。实验证明，抄造较厚的纸比薄纸一致性要好。5试样的制备
5.1纸浆物理性能测最的取样、打浆，抄纸片均按轻工部标准QB140-61规定进行。但根据扬声器的特殊要求，打浆度为亚硫酸盐浆取20°SR：硫酸盐浆取20°SR，60°SR。抄片均按米平量200g/m\抄制。抄片厚度的不均匀性应不超过5%。做打浆曲线的试样，从原浆开始，每5°SR为一间隔取样，亚硫酸盐浆至45°SR，硫酸盐浆至60°SR进行抄片。
5.2在抄好的样片上切取下列两种试样，直径为70mm的圆片和70×70mm的正方形样片。
5.3在圆片的中心贴厚度为4~6m，直径为6mm的铝箔，如图所示。中心的铝箱做电极用，拖长的引伸部分（宽度为1～2mm）供测最时接地用。3

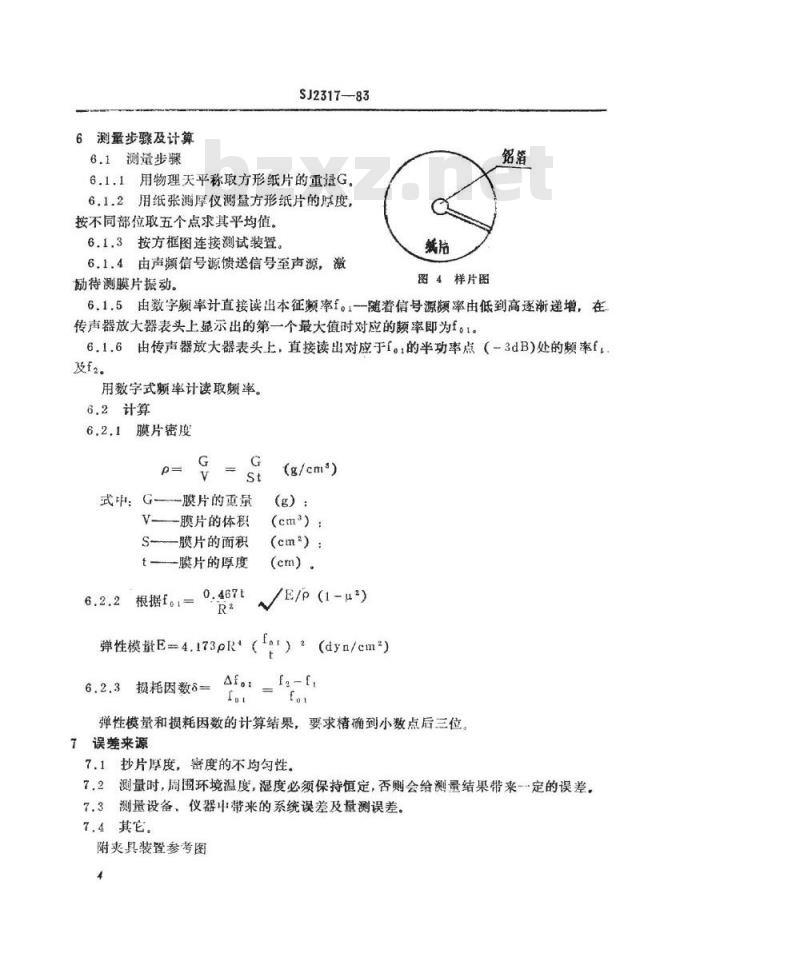

6测量步骤及计算
6.1测量步骤
SJ2317—83
6.1.1用物理天平称取方形纸片的重量G。6.1.2用纸张测厚仪测量方形纸片的度按不同部位取五个点求其平均值。6.1.3按方框图连接测试装置。
6.1.4由声频信号源馈送信号至声源，激励待测膜片振动。
图4样片图
6.1.5由数字题率计直接读出本征额率f。1-随着信号源频率由低到高逐渐递增，在传声器放大器表头上显示出的第一个最大值时对应的题率即为f。1。6.1.6由传声器放大器表头上，直接读出对应于f。的半功率点（-3dB)处的频率f，及f2。
用数字式频率计读取频率。
6.2计算
膜片密度此内容来自标准下载网
式中：G一膜片的重量
V———膜片的体积
S-膜片的面积
t—膜片的厚度
6.2.2根据f。1-
(g/em°)
(cm2）：
(cm\）：
(cm）。
/E/p (1-μ*)
(fa\)(dyn/em*)
弹性模址E=4.173pR
Afor-fa-f
6.2.3损耗因数8=
弹性模量和损耗因数的计算结果，要求精确到小数点后三位，7误差来源
7.1抄片厚度，密度的不均匀性。7，2测量时，周围环境温度，湿度必须保持恒定，否则会给测量结果带来定的误差，7.3测量设备、仪器中带来的系统误差及量测误差。7.4其它。
附夹具装置参考图
SJ2317-—83
夹具装置图
（参老件）
