- SJ 1877-1981 气体激光器光束方向偏移的测试方法

【电子行业标准(SJ)】 气体激光器光束方向偏移的测试方法
本网站 发布时间:
2024-07-13 20:49:55
- SJ1877-1981
- 现行
标准号:
SJ 1877-1981
标准名称:
气体激光器光束方向偏移的测试方法
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1981-11-23 -
实施日期:
1982-06-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
143.48 KB

部分标准内容:

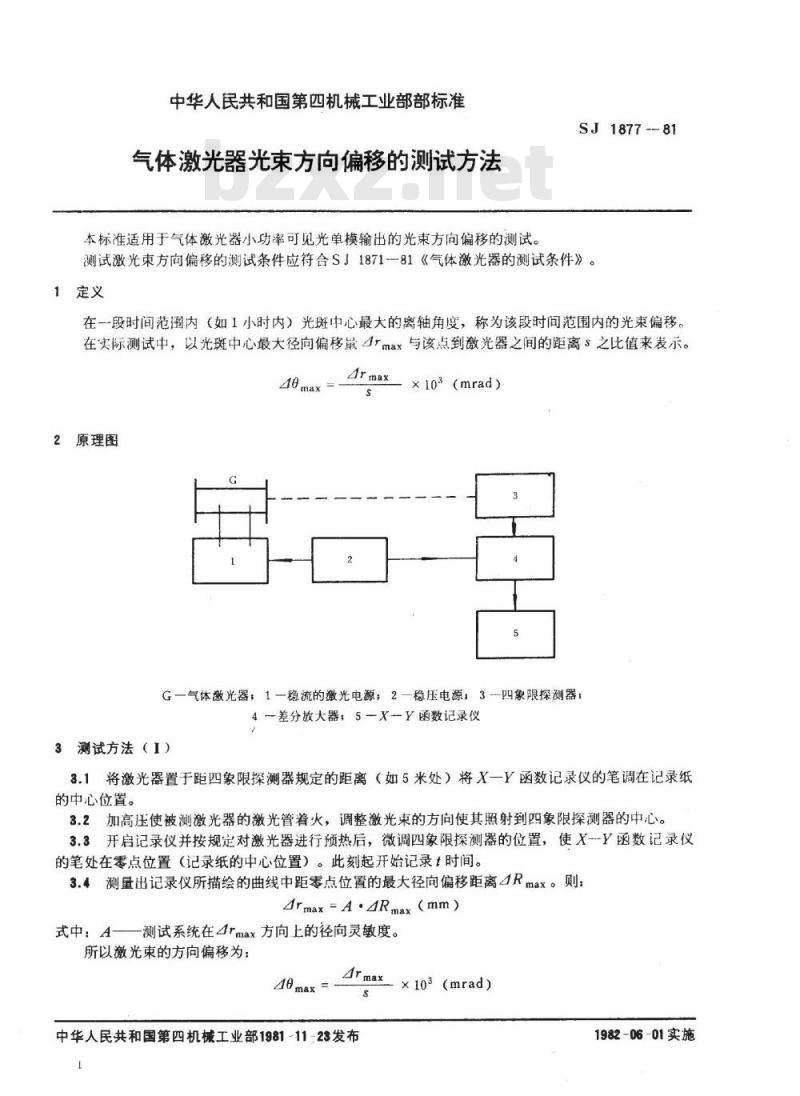

中华人民共和国第四机械工业部部标准气体激光器光束方向偏移的测试方法本标准适用于气体激光器小功率可见光单模输出的光束方向偏移的测试。SJ1877-81
测试激光束方向偏移的测试条件应符合SJ187181《气体激光器的测试条件》。1定义
在一段时间范围内(如1小时内)光斑中心最大的离轴角度,称为该段时间范围内的光束偏移。在实际测试中,以光斑中心最大径向偏移量4rmax与该点到激光器之间的距离s之比值来表示。46m
2原理图
×103(mrad)
G-气体激光器,1一稳流的激光电源;2一稳压电源;3一四象限探测器:4—差分放大器,5—X-函数记录仪3测试方法(1)
3.1将激光器置于距四象限探测器规定的距离(如5米处)将X一Y函数记录仪的笔调在记录纸的中心位置。
3.2加高压使被测激光器的激光管着火,调整激光束的方向使其照射到四象限探测器的中心。3.3开启记录仪并按规定对激光器进行预热后,微调四象限探测器的位置,使X--Y函数记录仪的笔处在零点位置(记录纸的中心位置)。此刻起开始记录t时间。3.4测量出记录仪所描绘的曲线中距零点位置的最大径向偏移距离Rmax。则:Armax=A·4Rmax(mm)
式中:A
测试系统在4rmax方向上的径向灵敏度。所以激光束的方向偏移为:www.bzxz.net
49max:
x103(mrad)
中华人民共和国第四机械工业部1981-11-23发布1982-06-01实施

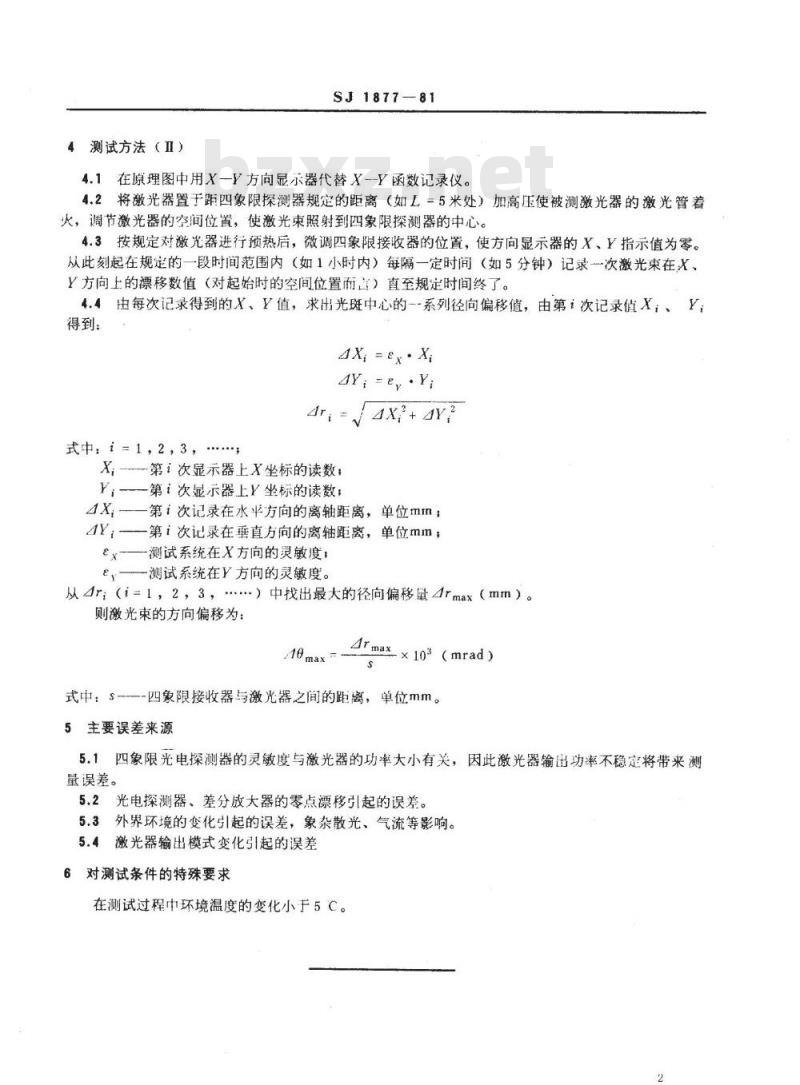

4测试方法(Ⅱ)
SJ1877—81
4.1在原理图中用X-Y方向显示器代替X--Y函数记录仪。4.2将激光器置于距四象限探测器规定的距离(如L=5米处)加高压使被测激光器的激光管着火,调节激光器的空间位置,使激光束照射到四象限探测器的中心。4.3按规定对激光器进行预热后,微调四象限接收器的位置,使方向显示器的X、Y指示值为零。从此刻起在规定的一段时间范围内(如1小时内)每隔一定时间(如5分钟)记录一次激光束在X、Y方向上的漂移数值(对起始时的空间位置而首)直至规定时间终了。4.4由每次记录得到的X、Y值,求出光斑中心的一-系列径向偏移值,由第i次记录值X,、Y得到:
AX, =ex.X,
式中:i=1,2,3,
X,第i次显示器上X坐标的读数,Y.——第i次显示器上Y坐标的读数;4X?+ AY?
4X,第i次记录在水半方向的离轴距离,单位mm;AY,—第i次记录在垂直方向的离轴距离,单位mm;ex-—测试系统在X方向的灵敏度,ey
一测试系统在Y方向的灵敏度。
从Ar;(i=1,2,3,.)中找出最大的径向偏移量4rmax(mm)。则激光束的方向偏移为:
x103(mrad)
式中:s-四象限接收器与激光器之间的距离,单位mm。5主要误差来源
5.1四象限光电探测器的灵敏度与激光器的功率大小有关,因此激光器输出功率不稳定将带来测量误差。
5.2光电探测器、差分放大器的零点漂移引起的误差。5.3外界环境的变化引起的误差,象杂散光、气流等影响。5.4激光器输出模式变化引起的误差6对测试条件的特殊要求
在测试过程中环境温度的变化小于5℃。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
