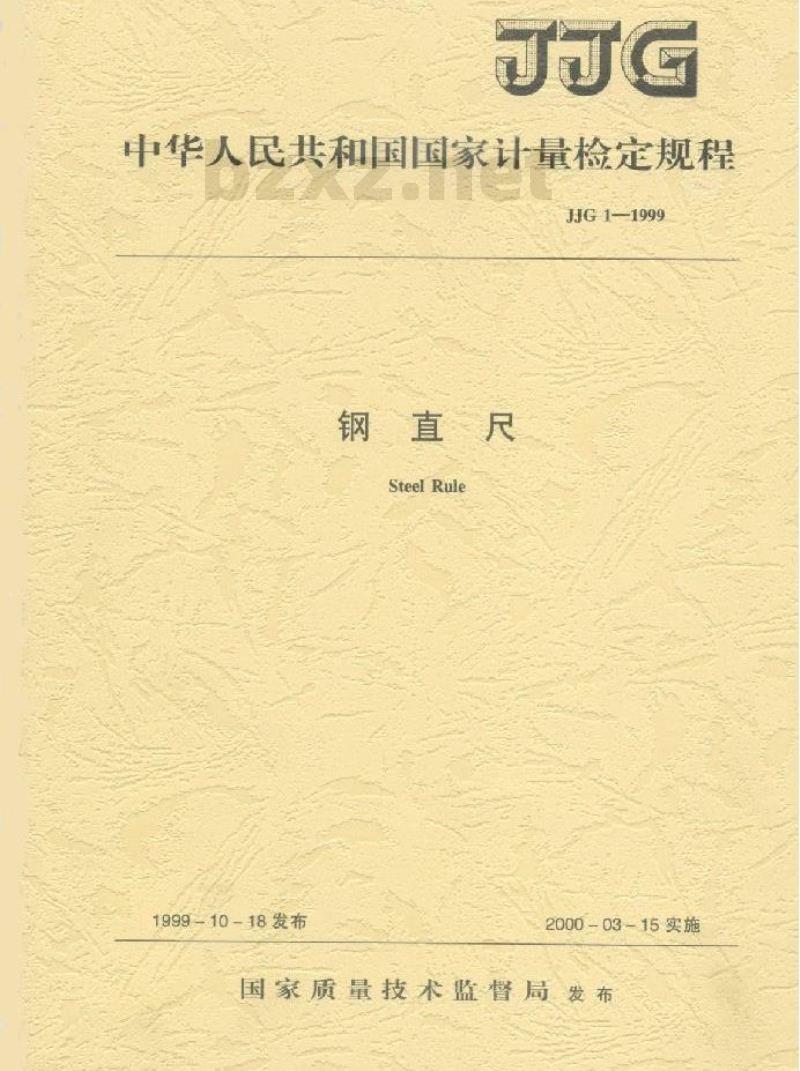

【国家计量标准(JJ)】 钢直尺检定规程

中华人民共和国国家计量检定规程JG1--1999
钢直尺
Steel Rule
1999-10-18发布
2000-03-15实施
国家质量技术监督局发布

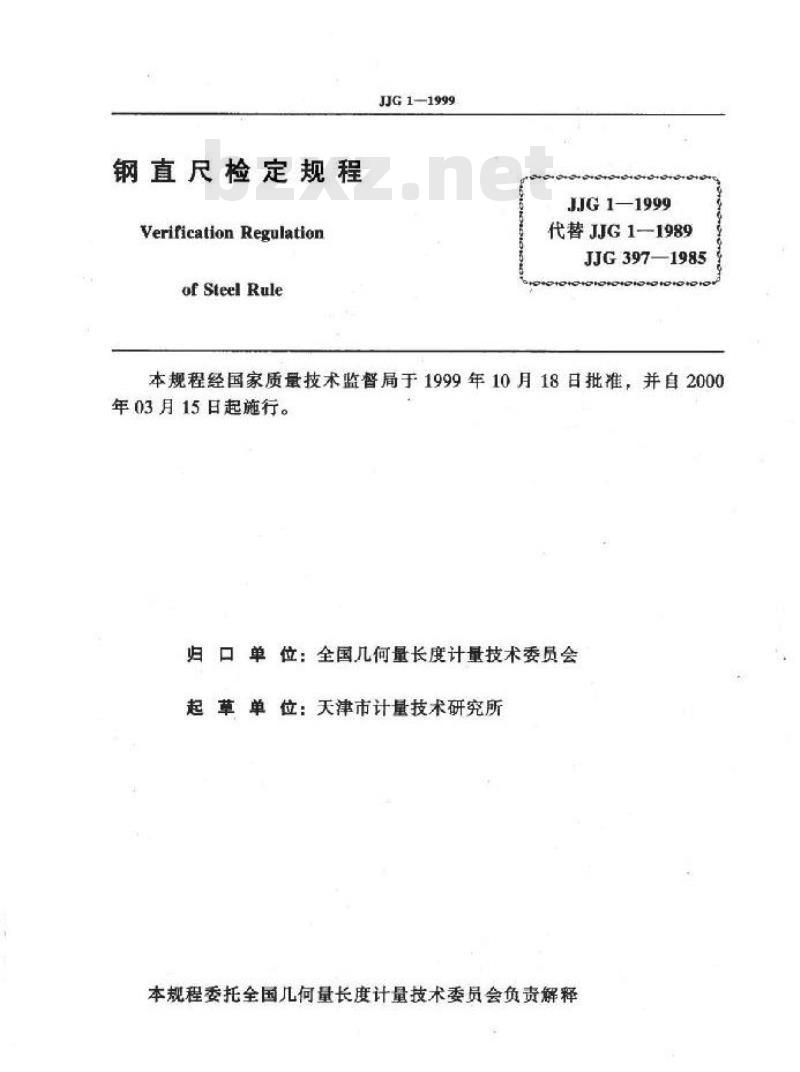

钢直尺检定规程
VerificationRegulation
of SteelRule
JJG1—1999
J.JG1—1999
代替JJG1-1989
JJG397—1985
本规程经国家质量技术监督局于1999年10月18日批准，并自2000年03月15日起施行。

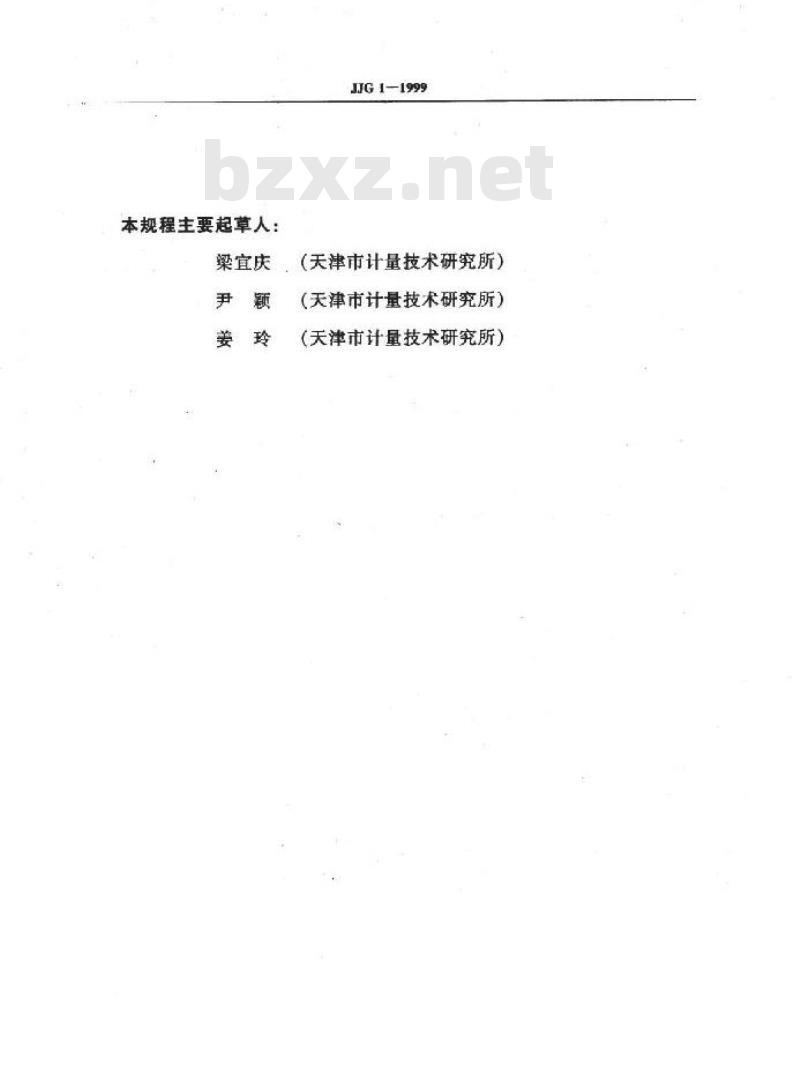

归口单位：全国几何量长度计量技术委员会起草单位：天津市计量技术研究所本规程委托全国儿何量长度计量技术委员会负责解释本规程主要起草人：
JJG1—1999
梁宜庆（天津市计量技术研究所）尹
(天津市计量技术研究所）
（天津市计量技术研究所）

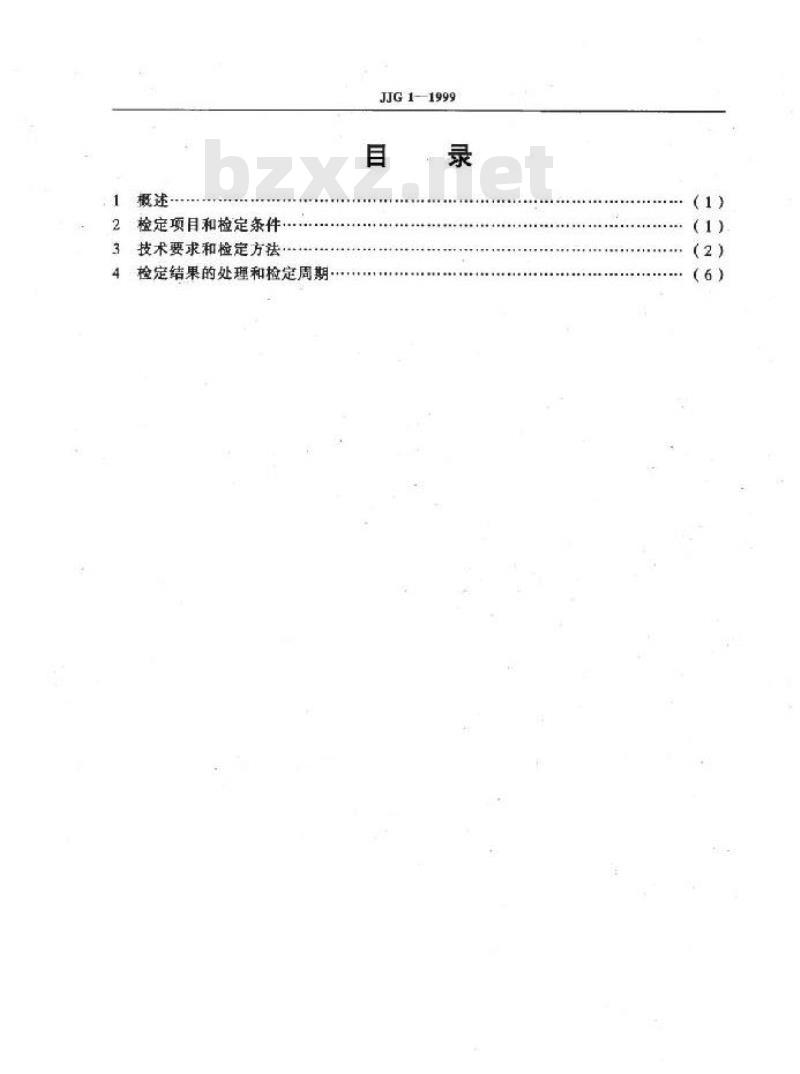

1概述
2检定项目和检定条件：
3技术要求和检定方法
检定结果的处理和检定周期
JJG1-—1999
JJG1—1999

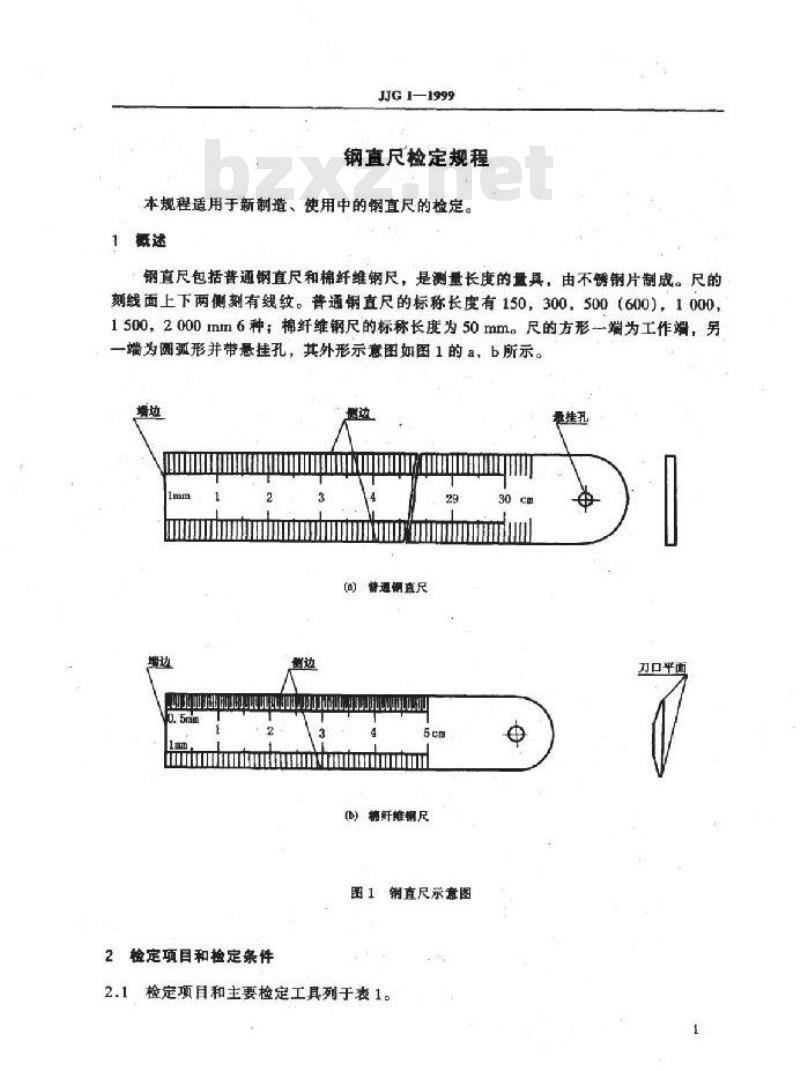

钢直尺检定规程
本规程适用于新制造、使用中的钢直尺的检定。概述
钢直尺包括普通钢直尺和棉纤维钢尺，是测量长度的量具，由不锈钢片制成。尺的刻线面上下两侧刻有线纹。普通钢直尺的标称长度有150，300，500（600），1000，1500，2000mm6种；棉纤维钢尺的标称长度为50mm。尺的方形一端为工作竭，另一端为圆要形并带悬挂孔，共外形示意图如图1的a，b所示。增边
2检定项目和检定条件
(0）替通钢直尺
(b）棉纤维钢尺
钢直尺示意图
检定项目和主要检定工具列于表12.1
叠挂孔
检定项目
京面平面馒
尺的尝边，腿达的自线是
尺的滑边与健边重直度
健边厚费
骗边与便动福交处翻张半品
线安完电及宽用养
示值误器
JJG1—1999
主更检中具
表面相度化教程快
1级平尺、1级来尺
半经为0五半回#
1爱平尽：级享火
1装直角人，2或平尺级星只
1级产尽、1级全尺
工具足所
分使值更时的m的读数量做说
三单标准金属线尺：读教量微单烤：来中型专教示使我，“导表示可不怕定检定类别
新制造
使用中
2.2钢直尺示值误差检定时室内温度应在（20±5）C范围内，被检尺及检定工具在室内平衡温度时间应不少于2h。
3技术要求和检定方法
3.1外观
3.1.1要求
3.1.1.1尺的边、侧边及背面应光滑，不应有毛刺、锋口和痕等现象。棉纤维钢尺上述部位的表面粗糙度R1.6m。3.11.2尺的刻线面及刀口平面不应有磁伤、锈迹及影响使用的明显斑点，划痕。棉纤维钢尺上述部位的表面粗髓度R≤0.8m。31，1.3线纹必须明晰，垂直到侧边，不应有目力可见的断线现象存在。半毫米、毫米、半厘米、米线纹应用不长度的线纹表示。所有同名长度的线纹应等长。钢直尺分度应自端边算起，标注相应的以厘米为计数单位的数字。标称全长处应标注cm单位。
3.1.1.4尺上应标注制造厂名（或商标）、MC标志，分度值及编号。数字、文字、线纹均应清晰，排列整齐，不得有遗漏新制造的尺应符合以上要求，使用中的尺允许有不影响准确度的外观缺陷。3.1.2检定方法
表面粗糙度用表面粗糙度比较样块比较，发现有疑间时，可用表面粗趟度测量仪器检定。其余外观项目和使用中的尺，用目力观察2
3.2尺面平面度
3.2.1要求
尺面平面度不应超过表2的规定。敬检尺慢度
平面度
3.2.2检定方法
JJG1-1999
150--500(600)
被检尺平放在相应规格的1级平尺（或1级平板）上，用相应的1级塞尺在尺的全长范围内进行检定，如能通过，则不合格。3.3弹性
3.3.1要求
普通钢直尺弯曲成半径为250mm的圆惠，放开后，不应产生塑性变形。3.3.2检定方法
将尺面贴合在半径为250mm的半圆盘外圆上，放开后按3.2尺面平面度要求和方法进行检定。
3.4尺的端边、边的直线度
3.4.1要求
尺的端边、侧边的直线度不应超过表3的规定。3.4.2检定方法
分别将尺的端边和侧边贴合在相应规格的1级平尺（或1级平板）上，用相应的1级塞尺在被检边全长范围内进行检定，如能通过，则不合格装3
最检尺长度
S0DYG00
直线度
垂直证
3.5尺的端边与侧边垂直度
3.5.1要求
JJG1—1999免费标准bzxz.net
以侧边为基准的端边垂直度不应超过表3的规定。3.5.2检定方法
将被检尺的两侧边按刻线面与平尺工作面相垂直的方向分别置于相应规格的2级平尺上，并使其谢边与置于平尺上的1级直免尺竖边相接触，用1级塞尺对被检尺端边的上或下端缝隙进行检定，不应超过表3的规定。3.6侧边厚度
3.6.1要求
棉纤维钢尺侧边厚度应为0.2~0.3mma3.6.2检定方法
将尺平放在1级平尺（或1级平板）上（刻线面向下），用0.2mm和0.3mm的1级塞尺以比较法检定。
3.7端边与侧边相交处圆弧半径
3.7.1要求
新制造的棉纤维钢尺不应超过0.1mm；使用中的尺不应超过0.2mm。3.7.2检定方法
目力观察。如有疑间，可在工具显微镜上用国弧目镜进行检定。3.8线纹宽度及宽度差
3.8.1要求
线纹宽度及宽度差不应超过表4的规定。表4
被检尺长度
50，150
300~2000
3.8.2检定方法
线纹宽度
0.10~0.20
0.15--0.25
用分度值为0.01mm的读数显微镜进行检定。3.9示值误差
3.9.1要求
线纹宽度差
全长及任一线纹到尺的端边或末端线纹的示值误差不应超过表5和表6的规定。裹5
标称长度
50、150、300
500(600)
注：尺的端过至第一案域纹的示值课差为±0.08mm4
JJG11999
3.9.2用于量值传递作标准的钢直尺，任意线纹之间的示值误差不应超过表6的规定。裘6
尺寸范围
>1~300
>300600
>600~1000
>1000~1500
>1500~200)
3.9.3检定方法
任一线纹至端边或末端线纹及任意线纹之间的示值误差±0.10
1000mm以下规格的尺，全长示值误差的检定系将三等标准金属线纹尺①与被检尺分别放在钢直尺检定台的主台板10和可调台板11上（检定台如图2所示）。也可以使用其他满足检定要求的工作台。图2钢直尺检定台示意图
1弹餐：2-抵块：3~升降爆杆：4—调整升降螺母：5-紧定螺丝；6罐形螺慢：7—抵块：8-对零调些爆杆：9放检尺定位板；10主台板；11—可满台板：12-腿架；13弹簧在图2中，调整升降螺母4，使被检尺的刻线面与标准尺的尺边在同一平面上（被检尺与标准尺的相互位置如图3所示），旋紧媒形螺帽6使标准尺与被检尺的上下位置固定。调整被检尺，便其线纹轴线与标准尺的尺边相平行，旋动对等螺托8、使标准尺的首端或末端线纹与被检尺的端边对齐，用标准尺所附的放大镜在标准尺上读出被检尺的误差，
1500mm和2000mm尺的检定，先将检定台上的定位板9卸去，然后按下面的方法进行：1500mm的分1.000mm和500mm两段检定，2.000mm的分1000mm的两①使用股钢材料的三等标准金属线效尺时，室内温度成在（20士2）C范图内。S
JJG11999
段检定，其全长误差为两段误差的代数和。标准尺
图3相互位置
检定台
任一线纹到尺的端边或末端线纹的检定，系由尺的端边或末端线纹到尺的任一线纹与标准尺相应长度比较。作量值传递用的钢直尺，任意线纹之间的示值误差，在其全长范围内大致均匀分布不少于3段与标准尺相应长度相比较。被检尺超过1000mm可分为两段与标准尺比较，其误差为两段误差的代数和。第一个半毫米、毫米分度的示值误差，用分度值为0.01mm的读数显微镜进行检定。
钢直尺刻线面上、下两侧线纹的示值误差均应检定，其误差不应超过3.9.1和3.9.2的规定。
检定读数时应以各条线纹的中心为准。三等标准金展线纹尺的线纹间隔应按实际尺寸使用。
示值误差也允许采用满足准确度要求的其他方法进行检定。检定结果的处理和检定周期
4.1经检定符合本规程要求的钢直尺，发给检定证书或在尺上粘贴合格标记，并注明有效日期。不符合本规程要求的尺应予报废。4.2使用中的钢直尺的检定周期，可根据具体情况确定，一般为1年。6
中华人民共和国
国家计量检定舰程
钢直尺
J3G1-1999
国家所量技术监督局颁布
中国计最出股社出版
北京和平里西街甲2号
邮政编码190013
电话01064275360
htp:/zgjl.com.cm
北京市迪益印商印
新华书店北京发行斯发行
版权所有不得翻印
888mx1230m16开本
印张0.75宝数9千宇
1999年12开第1成2005年10月第3次印印数45015500
统15号1558261085
定价：12:00元
