【化工行业标准(HG)】 搪玻璃定距件

中华人民共和国化工行业标准
塘玻璃定距件

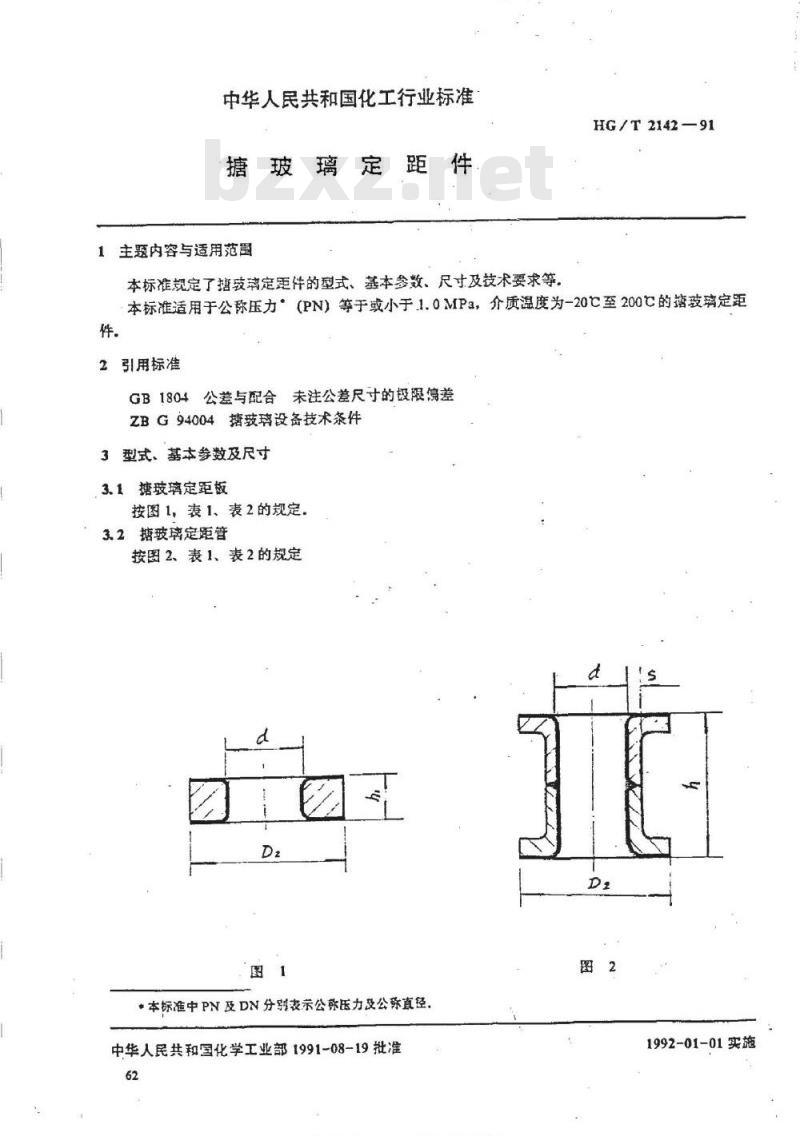

主题内容与适用范围
HG/T2142—91
本标准规定了糖玻璃定距件的型式、基本参数、尺寸及技术要求等，本标准适用于公称压力：（PN）等于或小于1.0MPa，介质温度为-20C至200C的塘玻璃定距件免费标准bzxz.net
2引用标准
GB1804公差与配合未注公差尺寸的极限偏差ZBG94004糖鼓璃设备技术条件
3型式、基本参数及尺寸
3.1塘玻璃定距板
按图1，表1、表2的规定。
3.2塘玻璃定距管
按图2、表1、表2的规定
*本标准中PN及DN分别表示公称压力及公弥直径。中华人民共和图化学工业部1991-08-19批准62
标准费报网wmbeso
1992-01-01实施
PN/MPa
HG/T2142—91

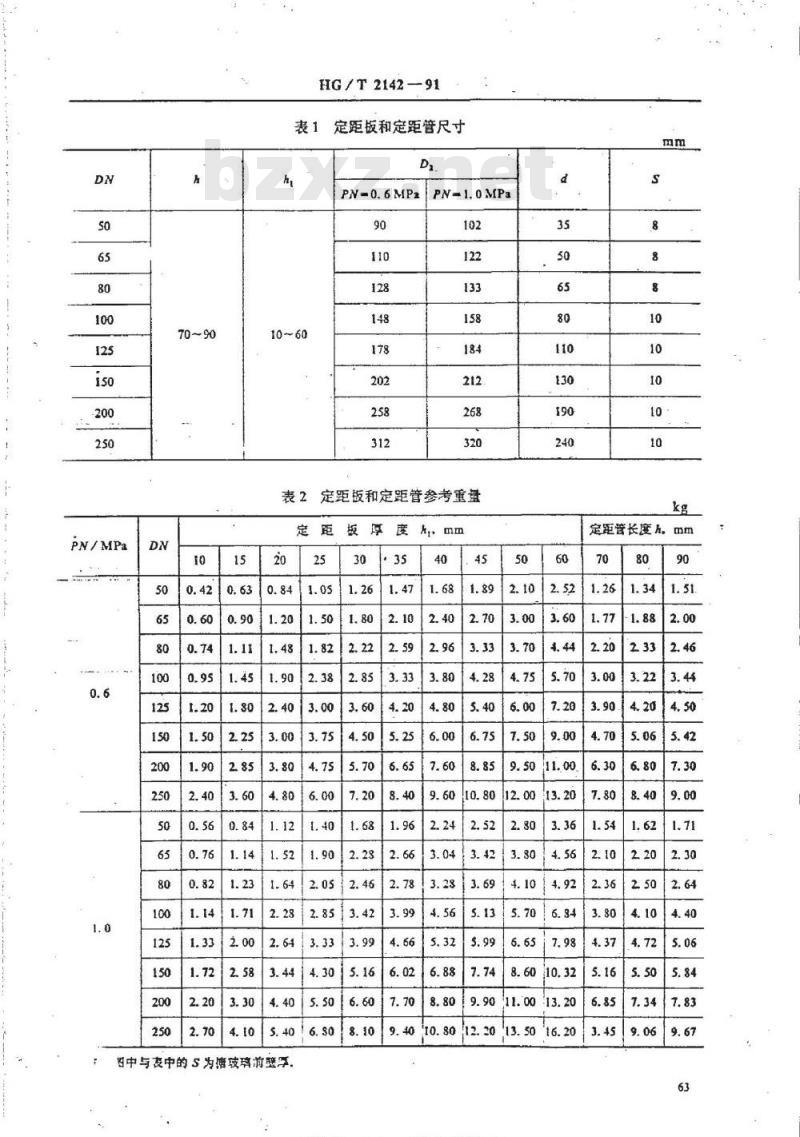

定距板和定距管尺寸
PN-0.6MPa
PN=1.0MPa
定距板和定距管参考重量
图中与衰中的S为塘技璃前壁子
标准换视网..bzapgocom各类标准行业资科免费下载d
定距管长度，

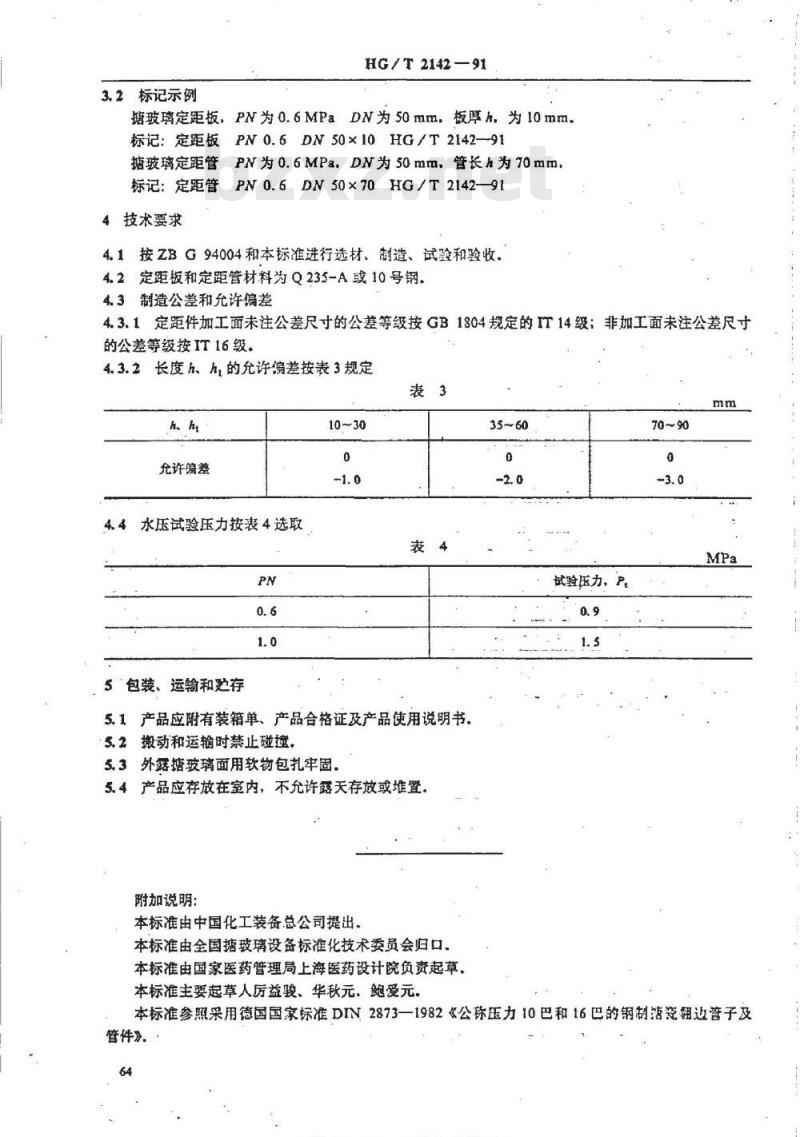

3.2标记示例
HG/T2142—91
塘玻璃定距板，PN为0.6MPaDN为50mm，板厚h，为10mm。标记：定距板PN0.6DN50×10HG/T2142—91糖玻璃定距管
PN为0.6MPa，DN为50mm，管长h为70mm，标记：定距管PN0.6DN50×70HG/T2142—914技术要求
4.1按ZBG94004和本标准进行选材、制造、试和验收。4.2定距板和定距管材料为Q235-A或10号钢，4.3制造公差和允许偏差
4.3.1定距件加工面未注公差尺寸的公差等级按GB1804规定的IT14级；非加工面未注公差尺寸的公差等级按IT16级
4.3.2长度h、h，的允许偏差按表3规定表3
允许隙差
水压试验压力按表4选取
5包装、运输和贮存
5.1产品应附有装箱单、产品合格证及产品使用说明书。5.2搬动和运输时禁止碰撞，
5.3外露塘玻璃面用软物包扎牢固。5.4产品应存放在室内，不允许露天存放或堆置，附加说明：
本标准由中国化工装备总公司提出。本标准由全国塘玻璃设备标准化技术委员会归口本标准由国家医药管理局上海医药设计院负责起草。本标准主要起草人厉益骏、华秋元、鲍爱元。3560
本标准参照采用德国国家标准DIN2873—1982《公称压力10管件》。
示准找究网..b2080
o0m各类标准行业资科免费下载
试验压力，P
巴和16巴的钢封瓷翻边管子及
