【国家标准(GB)】 普通磨料 堆积密度的测定 第2部分：微粉

ICS 25. 100. 70
中华人民共和国国家标准
GB/T20316.2—2006/IS09136-2:1999普通磨料
堆积密度的测定
第2部分：微粉
Abrasive grains-Determination of bulk density-Part 2: Microgrits
(ISO 9136-2:1999.IDT)
070117000077
2006-07-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-01-01实施

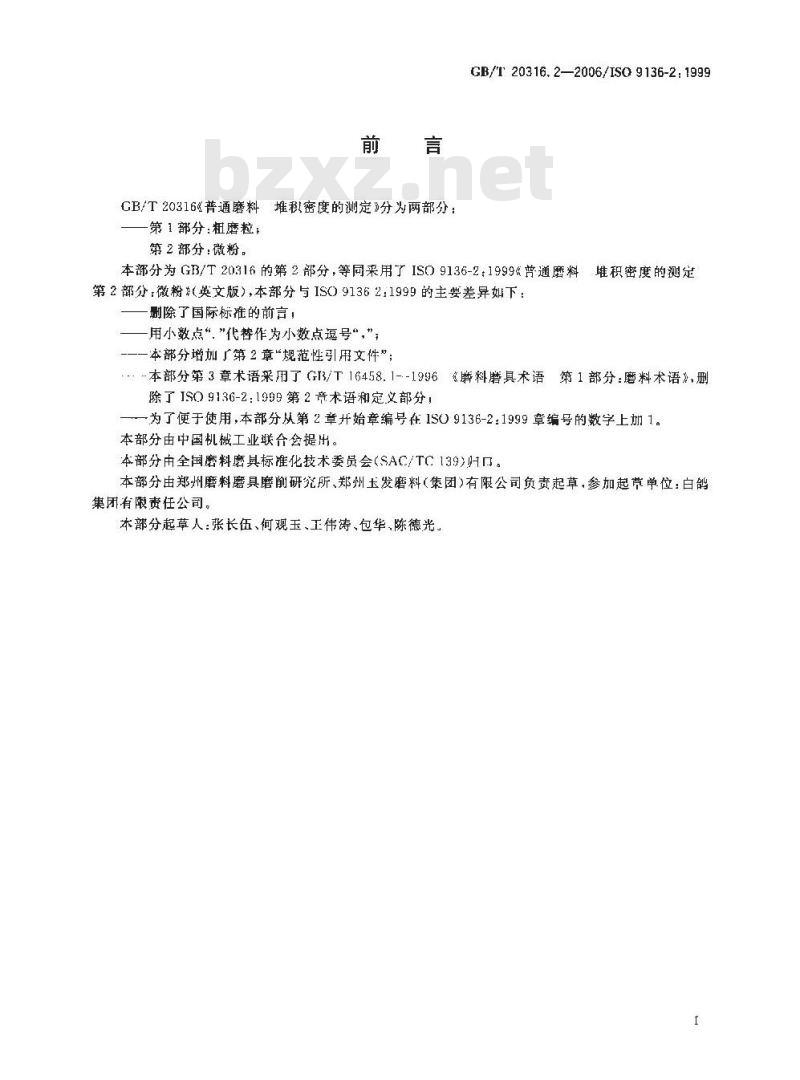

CB/T20316《普通磨料堆密度的测定》分为两部分：第1部分：粗磨粒；
第2部分：微粉。
GB/T20316.2—2006/ISO9136-2:1999本部分为GB/T20316的第2部分，等同来用了ISO9136-2：1999《普通磨料堆积密度的测定
第2部分：微粉（英文版），本部分与ISO91362：1999的主要差异如下：删除了国际标推的前言！
用小数点“，”代替作为小数点逗号“，”；一本部分增加了第2章“规范性引用文件”；：：本部分第3章术语采用了G3/T16458.1--1996磨料磨具术语第1部分：磨料术语》，删除了IS0 9136-2:1999 第 2 竞术语和定义部分1一为了便于使用，本部分从第2章并始章编号在1SO9136-2：1999章编号的数字上加1。本部分由中国机械工业联会提出。本部分由全国密料磨具标准化技术委员会（SAC/TC139)H口。本部分由郑州磨料磨具磨削研究所、郑州玉发磨料（集团)有限公司负责起草，参加起草单位：白鸽集团有限责任公司。
本部分起草人：张长伍、何观玉、工伟涛、包华、陈德光、I
1范围
GB/T20316.2—2006/ISO9136-2:1999普通磨料堆积密度的测定
第2部分：微粉
本部分规定了固结磨具和涂附磨具用磨料微粉的堆积密度的测定方法。2规范性引用文件
下列文件中的条款通过GB/20316的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4676
普通磨料
取样方法
GB/T16458.14996
磨料磨具术语第1部分：磨料术语3术语和定义
GB/T16458.
4试验仪器
试验仪器按图1。
4.1测量装置
确定的术语和定义适用于本部分测量装置1下装橡皮支脚，以使振动不向周国传递。其主要部件为：
振荡器。
不锈钢漏斗
其内表面抛光，主要尺寸如下
1）漏斗总高度：290mm
上口内径190mm；
圆柱出料口内径：28mm；
4）圆柱出料口高度：38mm
c）不锈钢水平振动槽，其尺寸为（210mm×40mm×30mm）士1mm，漏斗下沿至振动槽底的距离应为8mm士4mm。
d）支架。
4.2测量筒
测量简内表面抛光，容积V为200cm士0.5cm；该容积出内径64mm和内高度62.2mm得出。测量筒简放在振动槽下落物料的正下方。被测微粉的下落高度（振动槽槽底上边沿至测量筒底部的距离）应为140mm±1mm。测量筒的标定可用下列两种方法。a）方法A
1）微粉堆积密度测量装置可与全国磨料磨具标准化技术委员会秘书处联系购置。本信息是为方便本部分的使用者而提供的，并不表明标委会对该产品的认同，能得到同样结果的等效产品均可使用。

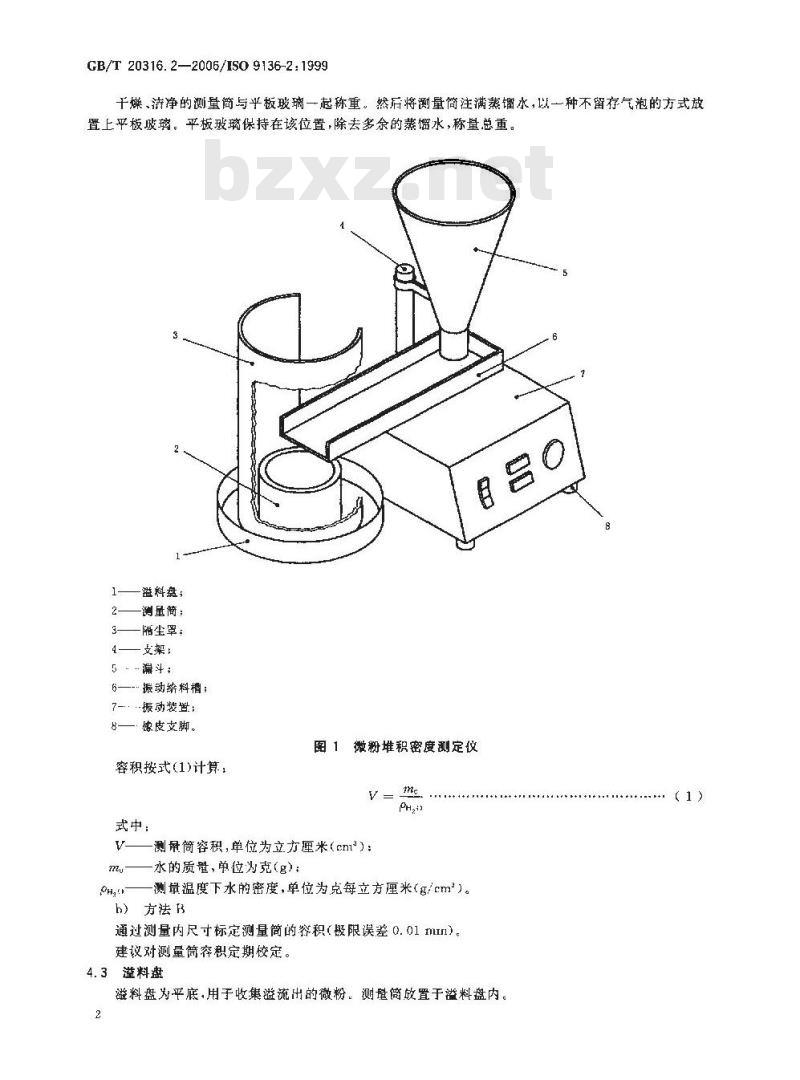

CB/T 20316. 2—2006/IS0 9136-2: 1999干燥、清净的测量简与平板玻璃一起称重。然后将测量简注满蒸馏水，以一种不留存气泡的方式放置上平板陂璃。平板玻璃保持在该位置，除去多余的蒸馏水，称量总重。s0
溢料盘，
测量裔：
隔尘罩：
6——振动给料槽：
7—振动装置：
像皮支脚。
图1微粉堆积密度测定仪
容积按式(1)计算，
式中：
-测录筒容积,单位为立方厘米(cn\)：水的质量，单位为克(g)；
-测量温度下水的密度，单位为克每立方厘米(g/cm)。h）方法B
通过测量内尺寸标定测量简的容积（限误差0.01 min)。建议对测量筒积定期校定。
4.3溢料盘
料盘为平底,用于收集溢流出的微粉。测量简放置于溢料盘内。2

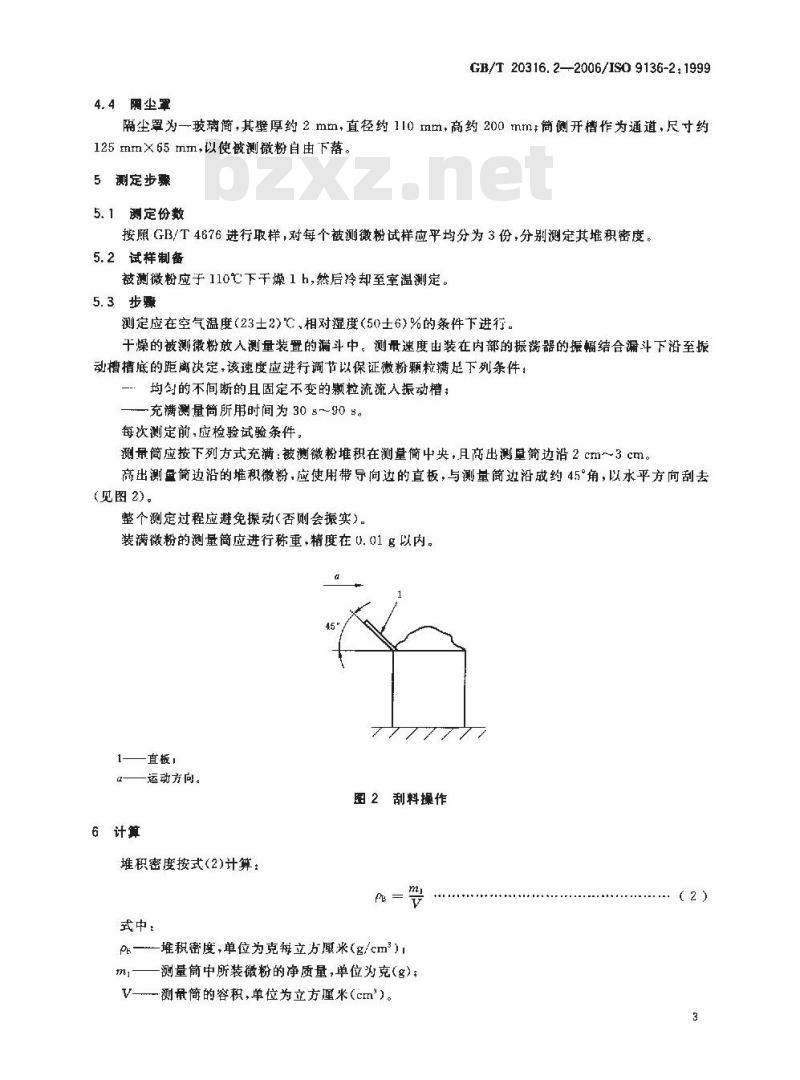

4.4隔尘罩
GB/T 20316.2--2006/IS0 9136-2:1999隔尘罩为一玻璃简，其壁厚约2mm，直径约110mm，高约200mm：简侧开槽作为通道，尺寸约125 mm×65 m，以使被测微粉自由下落。5测定步
5.1测定份数
按照GB/T4676进行取样,对每个被测微粉试样应平均分为3份，分别测定其堆积密度。5.2试样制备
被测微粉应于110℃下干燥1h，然后冷却至室温测定。5.3步骤
测定应在空气温度（23士2)℃、相对湿度(50士6)%的条件下进行。干燥的被测微粉放入测量装置的漏斗中。测量速度出装在内部的振荡器的振幅结合漏斗下沿至振动槽槽底的距离决定，该速度应进行调节以保证微粉颗粒满足下列条件：均匀的不间断的且固定不变的颗粒流流人振动糟；—充满测量简所用时间为308~908。每次测定前，应检验试验条件，测量筒应按下列方式充满：被测微粉堆积在测量筒中央，且高出测量简边沿2cm~3cm。高出测量简边沿的堆和微粉，应使用带导向边的直板，与测量简边沿成约45°角，以水平方向刮去（见图2）。
整个测定过程应避免振动（否则会振实）。装满微粉的测量筒应进行称重，精度在U.01g以内。[—直板
一运方向。
图 2 刮料操作
6计算
堆积密度按式(2)计算：
式中：
P—-堆积密度，单位为克每立方厘米（g/cm），一测量简中所装微粉的净质量，单位为克（g)；V--测量简的容积，单位为立方厘米（cm\）。（2）
GB/T20316.2--2006/1S09136-2:1999测定结果
3次测量的算术平均值作为测定结果，8
重夏性
同一操作者同一台仪器重复测定结果的误差不应大于土0.02g/cm[1JGB/T 9258.12000
[2] GB/T 9258.2-—2000
的测定
[3】GB/T9258.3—2000
的测定，
［4GB/T 2481.1-1998
粒F4~F220.
[5] GB/T 2481.2—1998
粉F230～F1200.
参考文献
涂附磨具用磨料
涂附磨具用磨料
涂附磨具用磨料
GB/T20316.2—2006/IS09136-2:1999粒度分析第1部分：粒度组成，
粒度分析
第2部分：粗磨粒P12～P220粒度组成粒度分析第3部分：微粉P240~P2500粒度组成固结磨具用磨料
固结磨具用磨料
第1部分：粗磨
粒度组成的检测和标记
粒度组成的检测和标记
第2部分：微
GB/T 20316.2-2006
中华人民共和国
国家标准
普通磨料堆积密度的测定
第2部分：微粉
GB/ 20316.2-:2006/IS0 9136-2:1999x
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址hzchs,com
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
印张0.75字数９千字
开本 880×12301/16
2006年12月第一版2006年12月第一次印刷书号：155066：1-28422
定价10.00元
由本社发行中心调换Www.bzxZ.net
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
