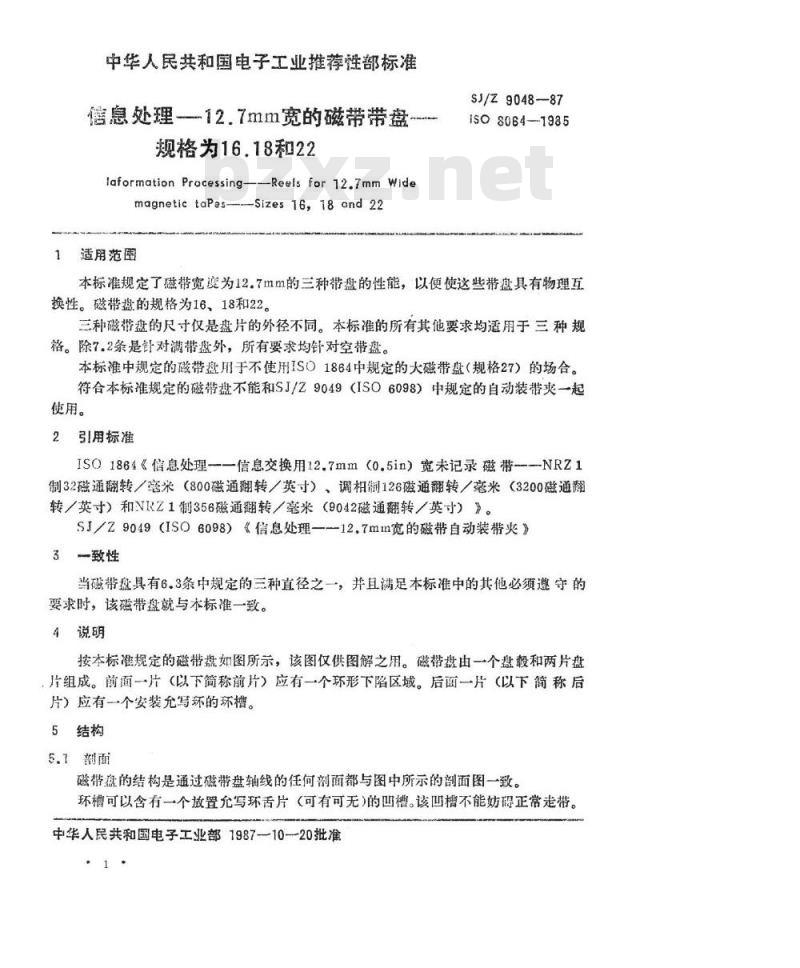

中华人民共和国电子工业推荐性部标准信息处理-12.7mm宽的磁带带盘-规格为16.18和22
laformation Processing—-Reels for 12.7mm WidemagnetictaPes-Sizes16,18and22适用范围
SJ/Z9048-87
1sO8064-1985
本标准规定了磁带宽寇为12.7mm的三种带盘的性能,以便使这些带盘具有物理互换性。磁带盘的规格为16、18和22。三种磁带盘的尺寸仅是盘片的外径不同。本标准的所有其他要求均适用于三种规格。除7.2条是针对满带盘外,所有要求均针对空带盘。本标准中规定的磁带盘用于不使用ISO1864中规定的大磁带盘(规格27)的场合。符合本标准规定的磁带盘不能和SJ/Z9049(ISO6098)中规定的自动装带夹一起使用。
引用标准
ISO1864《信息处理-一信息交换用12.7mm(o.5in)宽未记录磁带-NRZ1制32磁通翻转/毫米(800磁通翻转/英寸),调相制126磁通翻转/毫米(3200磁通翻转/英寸)和VRZ1制356磁通翻转/毫米(9042磁通翻转/英寸)》。SJZ9049(ISO6098)《信息处理—-12.7mm宽的磁带自动装带夹》3致性
当磁带盘具有6.3条中规定的三种直径之一,并且满足本标准中的其他必须遵守的要求时,该磁带盘就与本标准一致。4说明
按本标准规定的磁带盘如图所示,该图仅供图解之用。磁带盘由一个盘毂和两片盘片组成。前面一片(以下简称前片)应有一个环形下陷区域。后面一片(以下简称后片)应有一个安装允写环的环槽。5结构
5.1削面
磁带盘的结构是通过磁带盘轴线的任何剖面都与图中所示的剖面图一致。环槽可以含有一个放置允写环舌片(可有可无)的凹槽。该凹槽不能碍正常走带。中华人民共和国电子工业部1987—10--20批准1

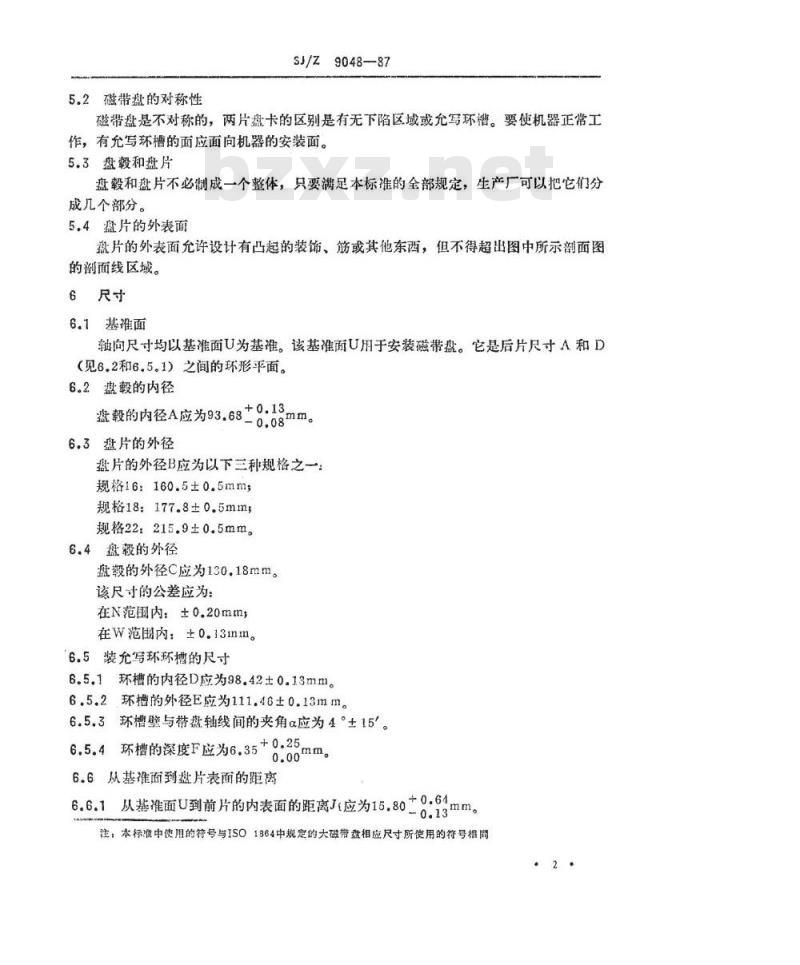

5.2磁带盘的对称性
SJ/Z9048-87
磁带盘是不对称的,两片盘卡的区别是有无下陷区域或允写环槽。要使机器正常工作,有允写环槽的面应面向机器的安装面。5.3盘毂和盘片
盘和盘片不必制成一个整体,只要满足本标准的全部规定,生产厂可以把它们分成几个部分。
5.4盘片的外表面
盘片的外表面允许设计有凸起的装饰、筋或其他东西,但不得超出图中所示部面图的剖面线区域。
6尺寸
6.1基准面
轴向尺寸均以基准面U为基准。该基准面U用于安装磁带盘。它是后片尺寸A和D(见6.2和6.5。1)之间的环形平面。6.2盘毂的内径
盘毂的内径A应为93.68
6.3盘片的外径
盘片的外径B应为以下三种规格之一规格16:160.5±0.5mm;
规格18:177.8±0.5mm;
规格22:215.9±0.5mm。
6.4盘毅的外径
盘毅的外径C应为130.18mm
该尺寸的公差应为:
在N范围内:±0.20mm
在w范围内:±0.13mm。
6.5装允写环环槽的尺寸
6。5.1环槽的内径D应为98.42±0.13mm。6.5.2环槽的外径E应为111.46±0.13mm。6.5.3环槽壁与带盘轴线间的夹角α应为4°±15'。6.5.4环槽的深度F应为6.35+0.250.0omm
6.6从基准面到盘片表面的距离
6.6.1 从糖准面U到前片的内表面的归离小应为15.808:91mm。注,本标慎中使用的符号与ISO1864中规定的大磁带盘相应尺寸所使用的符号相网SJ/Z9048-87

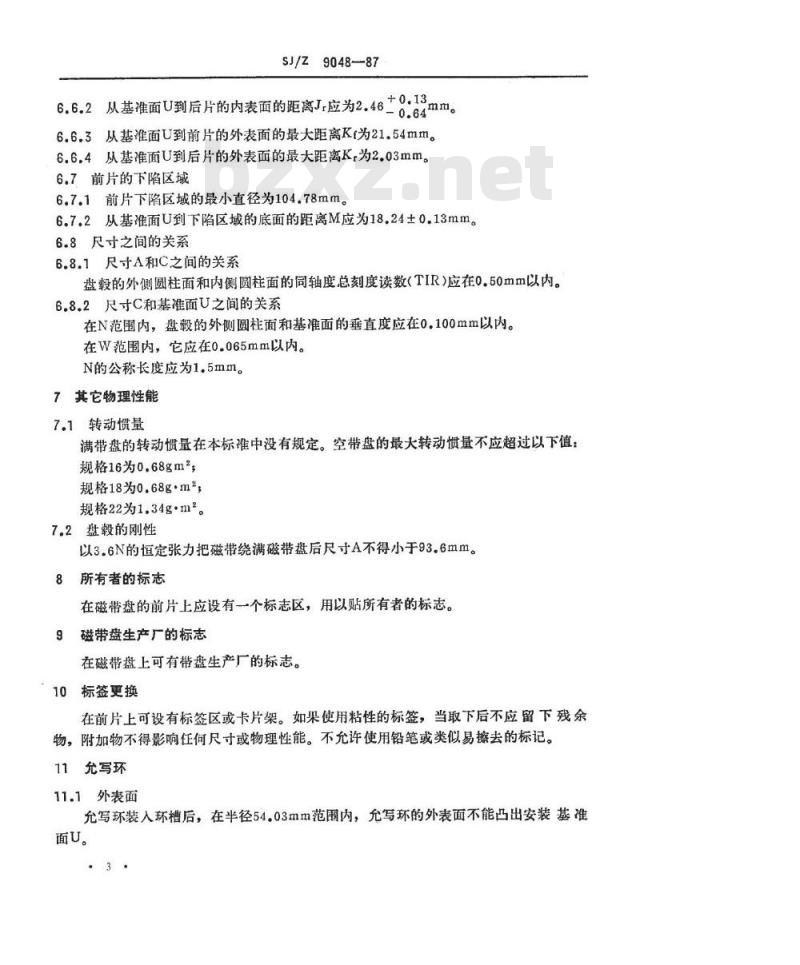

6.6.2从基准面U到后片的内表面的距离Jr应为2.46±0.13m0.64mm。
6.6.3从基准面U到前片的外表面的最大距离K(为21.54mm。6.6.4从基准面U到后片的外表面的最大距离Kr为2.03mm。6.7前片的下陷区域
6.7.1前片下陷区域的最小直径为104.78mm。6.7.2从基准面U到下陷区域的底面的距离M应为18.24±0.13mm。6.8尺寸之间的关系
6.8.1尺寸A和C之间的关系
盘毂的外侧圆柱面和内侧圆柱面的同轴度总刻度读数(TIR)应在0.50mm以内。6.8.2尺寸C和基准面U之间的关系在N范围内,盘毂的外侧圆柱面和基准面的垂直度应在0.100mm以内。在W范围内,它应在0.065mm以内。N的公称长度应为1.5mm。
7其它物理性能
7.1转动惯量
满带盘的转动惯量在本标准中没有规定。空带盘的最大转动惯量不应超过以下值:规格16为0.68gm2;
规格18为0.68gm\;
规格22为1.34g·m2。
7.2盘毂的刚性
以3.6N的恒定张力把磁带绕满磁带盘后尺寸A不得小于93.6mm。所有者的标志
在磁带盘的前片上应设有一个标志区,用以贴所有者的标志。磁带盘生产厂的标志
在磁带盘上可有带盘生产厂的标志。10标签更换
在前片上可设有标签区或卡片架。如果使用粘性的标签,当取下后不应留下残余物,附加物不得影响任何尺寸或物理性能。不允许使用铅笔或类似易擦去的标记。11允写环
11.1外表面
允写环装入环槽后,在半径54.03mm范围内,允写环的外表面不能凸出安装基准面U。

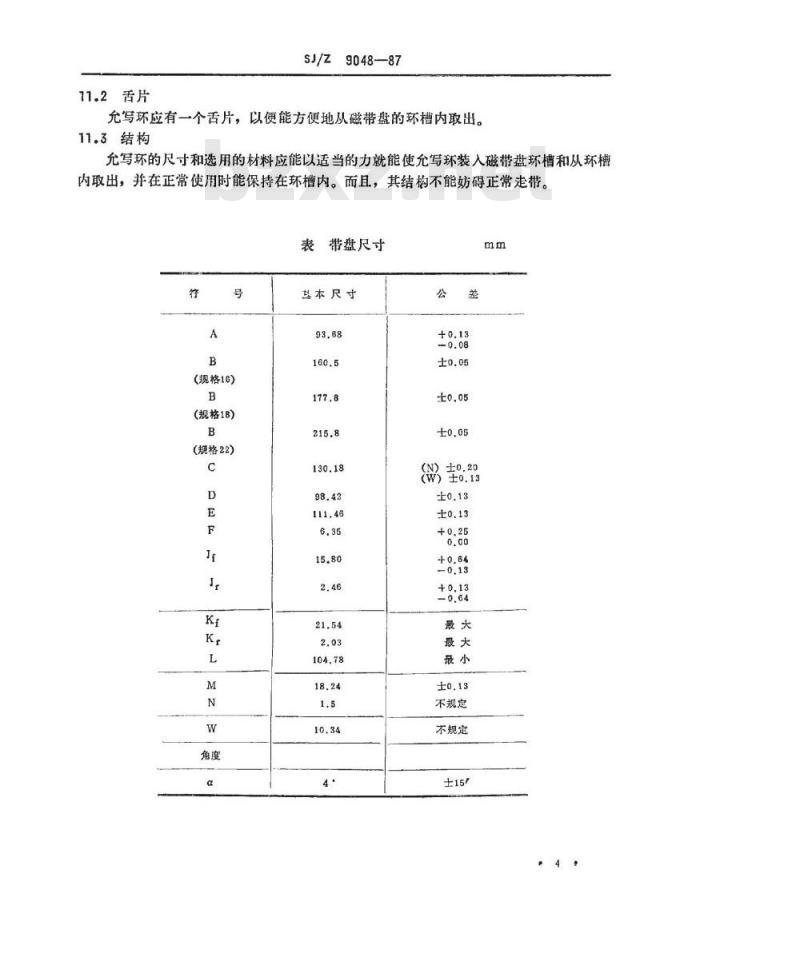

71.2舌片
9048-—87
允写环应有一个舌片,以便能方便地从磁带盘的环槽内取出。11.3结构
允写环的尺寸和选用的材料应能以适当的力就能使允写环装人磁带盘环槽和从环槽内取出,并在正常使用时能保持在环槽内。而且,其结构不能妨碍正常走带。带盘尺寸
(规格16)
规格18)
(规格22)
以本尺寸bZxz.net
(N)±0.20
(w)±o.13
不规定
不规定
SJ/Z9048-87

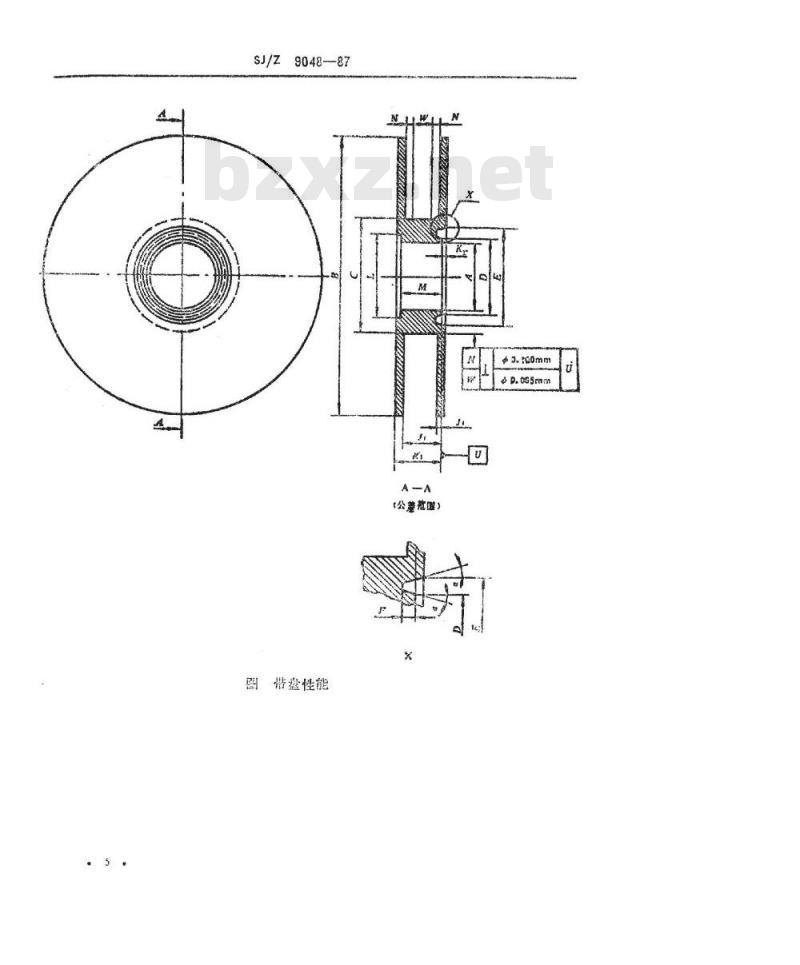

图带盘性能
《公营范园)
9048--87
附录A
附加数据
(参考件)
本标准是对空磁带盘的规定。当磁带盘绕磁带时建议取如下值。A1磁带长度
建议带的标称最小长度为:
规格16:91.5m:
规格18:183mz
规格22:366m。
A2E值
建议标称E值为:
规格16:5mmls
规格18,6mm
规格22:10mm。
注:以张力为2N至3.6N把磁带绕到指定的带盘上,盘片的外缘到磁带最外层的径向距离称为E位(见ISO1864)
A3转动惯
建议满带盘的转动惯量如下:
规格16:0.86±0.21gm*
规格18,1.36±0.23g*m2,
规格22,3.36±0.27g·m。
