【电子行业标准(SJ)】 ＤＢ－４７２型电子玻璃技术数据

中华人民共和国电子行业标准
DB-472型电子玻璃技术数据
Technical data of typeDB-472 electronicglass1主题内容与适用范围
本标准规定了DB-472型电子玻璃的化学组成和理化性能指标。本标准适用于黑白显像管等电子器件所用玻璃材料。引用标准
GB9000
GB9622此内容来自标准下载网
电子玻璃化学分析标准方法
电子玻璃理化特性试验方法
GB9474.1~.3彩色显像管玻璃物理特性测试方法GB9474.4
技术要求
彩色显像管玻璃中氧化铈的分析化学组成见表1。
化学组成
重量百分比
66.50±1.00
2.93±0.15
12.00±0.5
3.40±0.15
6.50±0.15
7.30±0.15
0.60±0.04
0.15±0.02
注：1)Fe,O，作为杂质控制，不计入百分组成。中华人民共和国电子工业部1994-08-08批准SJ/T10588.19—94
验方法
GB9000.11
GB9000.12
GB9000.10
GB9000.12
GB9000.14
1994-12-01实施

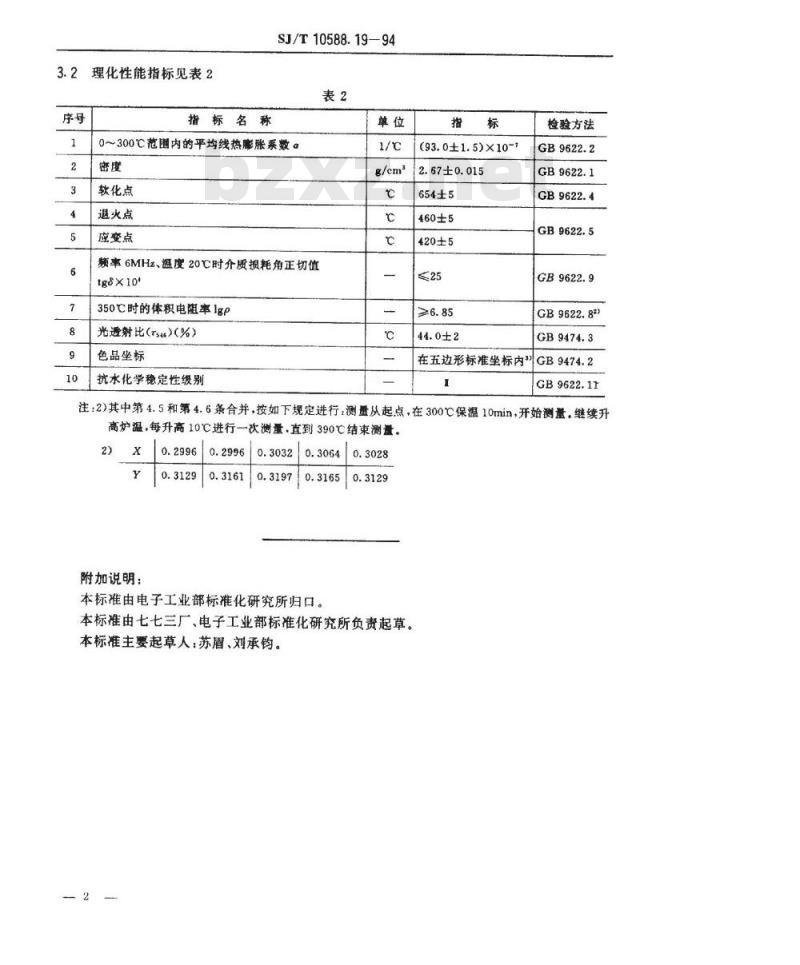

3.2理化性能指标见表2
指标名称
SJ/T10588.19—94
0～300℃范围内的平均线热膨胀系数密度
软化点
退火点
应变点
频率6MHz、温度20C时介质损耗角正切值tg8x10
350C时的体积电阻率Igp
光透射比（Tsu）（%）
色品坐标
抗水化学稳定性级别
(93.0±1.5)×10-7
2.67±0.015
654±5
460±5
420±5
检验方法
GB9622.82)
在五边形标准坐标内\GB9474.2GB9622.11
注：2)其中第4.5和第4.6条合并，按如下规定进行：测量从起点，在300℃保温10min，开始测量.继续升高炉温，每升高10℃进行一次测量，直到390℃结束测量。2)
附加说明：
本标准由电子工业部标准化研究所归口。0.3028
本标准由七七三厂、电子工业部标准化研究所负责起草。本标准主要起草人：苏眉、刘承钧。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
