- SJ/T 10539-1994 密封用粘结永磁铁氧体磁体分规范

【电子行业标准(SJ)】 密封用粘结永磁铁氧体磁体分规范
本网站 发布时间:
2024-07-14 16:59:01
- SJ/T10539-1994
- 现行
标准号:
SJ/T 10539-1994
标准名称:
密封用粘结永磁铁氧体磁体分规范
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1994-08-08 -
实施日期:
1994-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
305.09 KB

部分标准内容:

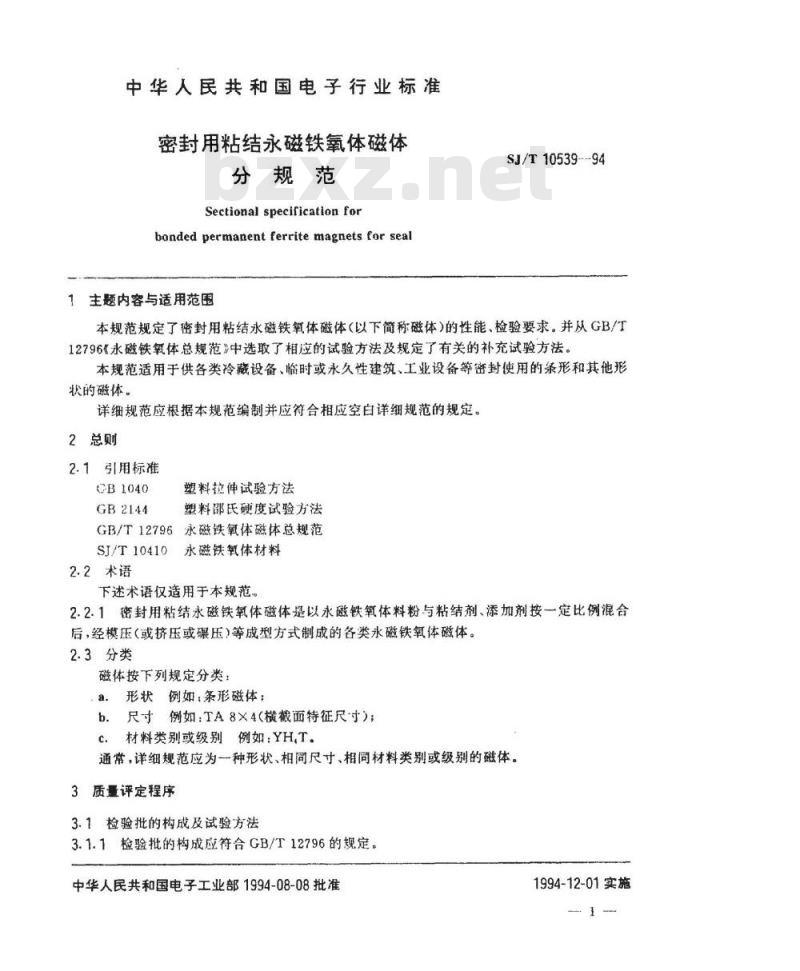

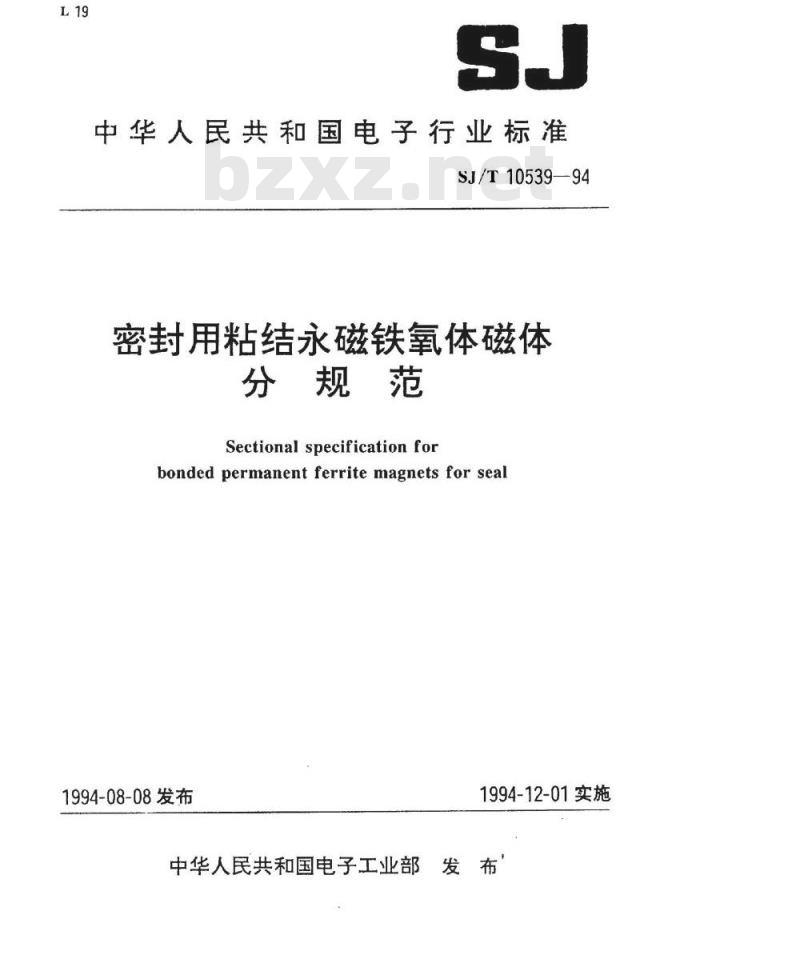

中华人民共和国电子行业标准
SJ/T10539—94
密封用粘结永磁铁氧体磁体
分规范
Sectional specificationfor
bonded permanent ferrite magnets for seal1994-08-08发布
1994-12-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
密封用粘结永磁铁氧体磁体
分规范
Sectional specification for
bonded permanent ferrite magnets for seal1主题内容与适用范围
SJ/T10539---94
本规范规定了密封用粘结永磁铁氧体磁体(以下简称磁体)的性能、检验要求。并从GB/T12796《永磁铁氧体总规范》中选取了相应的试验方法及规定了有关的补充试验方法。本规范适用于供各类冷藏设备、临时或永久性建筑、工业设备等密封使用的条形和其他形状的磁体。
详细规范应根据本规范编制并应符合相应空白详细规范的规定。2总则
2.1引用标准
CB1040
GB2144
塑料拉伸试验方法
塑料邵氏硬度试验方法
GB/T12796永磁铁氧体磁体总规范SJ/T10410
2.2术语
永磁铁氧体材料
下述术语仅适用于本规范。
2.2.1密封用粘结永磁铁氧体磁体是以永磁铁氧体料粉与粘结剂、添加剂按一定比例混合后,经模压(或挤压或碾压)等成型方式制成的各类永磁铁氧体磁体。2.3分类
磁体按下列规定分类:
形状例如:条形磁体;
尺寸例如:TA8×4(横截面特征尺寸);材料类别或级别例如:YH,T。
通常,详细规范应为一种形状、相同尺寸、相同材料类别或级别的磁体。3质量评定程序
3.1检验批的构成及试验方法
3.1.1检验批的构成应符合GB/T12796的规定。中华人民共和国电子工业部1994-08-08批准1994-12-01实施

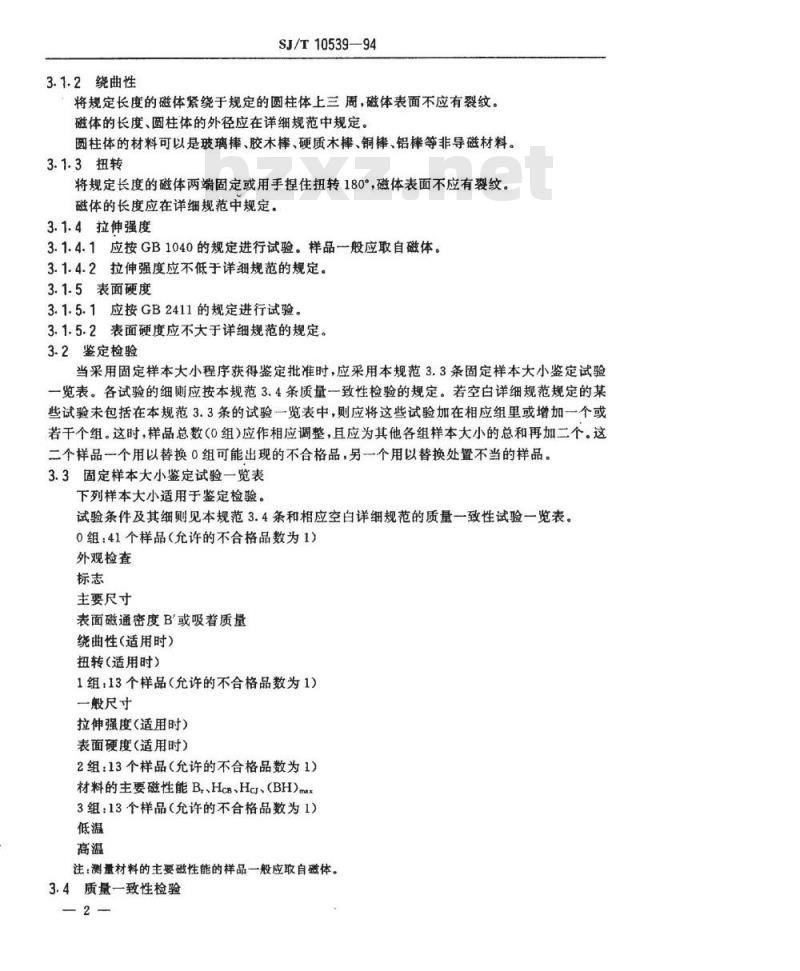

3.1.2绕曲性
SJ/T10539—94
将规定长度的磁体紧绕于规定的圆柱体上三周,磁体表面不应有裂纹。磁体的长度、圆柱体的外径应在详细规范中规定。圆柱体的材料可以是玻璃棒、胶木棒、硬质木棒、铜棒、铝棒等非导磁材料。3.1.3扭转
将规定长度的磁体两端固定或用手捏住扭转180,磁体表面不应有裂纹。磁体的长度应在详细规范中规定。3.1.4拉伸强度
3.1.4.1应按GB1040的规定进行试验。样品一般应取自磁体。3.1.4.2拉伸强度应不低于详细规范的规定。3.1.5表面硬度
3.1.5.1应按GB2411的规定进行试验。3.1.5.2表面硬度应不大于详细规范的规定。3.2鉴定检验
当采用固定样本大小程序获得鉴定批准时,应采用本规范3.3条固定样本大小鉴定试验一览表。各试验的细则应按本规范3.4条质量一致性检验的规定。若空白详细规范规定的某些试验未包括在本规范3.3条的试验览表中,则应将这些试验加在相应组单或增如一个或若干个组。这时,样品总数(0组)应作相应调整,且应为其他各组样本大小的总和再加二个。这二个样品一个用以替换0组可能出现的不合格品,另一个用以替换处置不当的样品。3.3固定样本大小鉴定试验一览表下列样本大小适用于鉴定检验。试验条件及其细则见本规范3.4条和相应空白详细规范的质量一致性试验一览表。0组:41个样品(充许的不合格品数为1)外观检查
主要尺寸
表面磁通密度B'或吸质量
绕曲性(适用时)
扭转(适用时)
1组:13个样品(允许的不合格品数为1)一般尺寸
拉伸强度(适用时)
表面硬度(适用时)
2组:13个样品(允许的不合格品数为1)材料的主要磁性能B、HcB、HcJ、(BH)max3组:13个样品(允许的不合格品数为1)低温
注:测量材料的主要磁性能的样品一般应取自磁体。3.4质最一致性检验
SJ/T10539-94

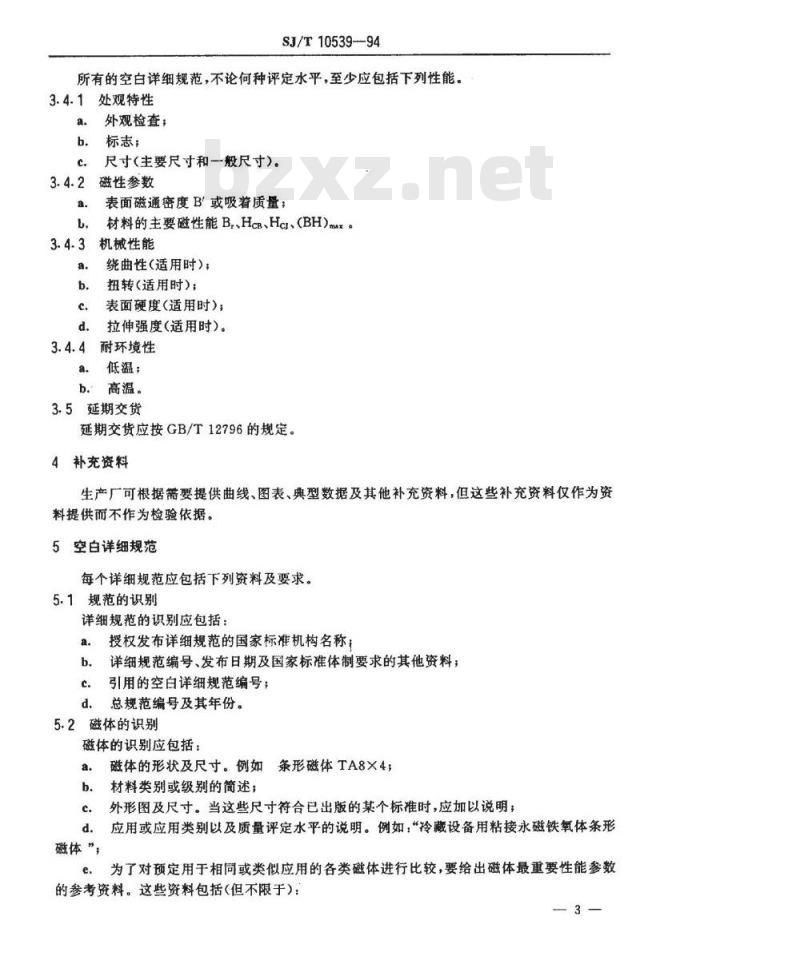

所有的空白详细规范,不论何种评定水平,至少应包括下列性能。3.4.1处观特性
a.外观检查;
b.标志;
c。尺寸(主要尺寸和一般尺寸)。3.4.2磁性参数
a.表面磁通密度B'或吸着质量:材料的主要磁性能B,、HcB、HcJ、(BH)mx。3.4.3机械性能
绕曲性(适用时):
扭转(适用时);
表面硬度(适用时);
拉伸强度(适用时)。
3.4.4耐环境性
a.低温;
b.高温。
3.5延期交货
延期交货应按GB/T12796的规定。4补充资料
生产厂可根据需要提供曲线、图表、典型数据及其他补充资料,但这些补充资料仅作为资料提供而不作为检验依据。
5空白详细规范
每个详细规范应包括下列资料及要求。5.1规范的识别
详细规范的识别应包括:
授权发布详细规范的国家标准机构名称:详细规范编号、发布日期及国家标准体制要求的其他资料;引用的空白详细规范编号;
总规范编号及其年份。
5.2磁体的识别
磁体的识别应包括:
磁体”,
磁体的形状及尺寸。例如条形磁体TA8X4;材料类别或级别的简述;
外形图及尺寸。当这些尺寸符合已出版的某个标准时,应加以说明;应用或应用类别以及质量评定水平的说明。例如:“冷藏设备用粘接永磁铁氧体条形为了对预定用于相同或类似应用的各类磁体进行比较,要给出磁体最重要性能参数的参考资料。这些资料包括(但不限于):3-
SJ/T10539-94

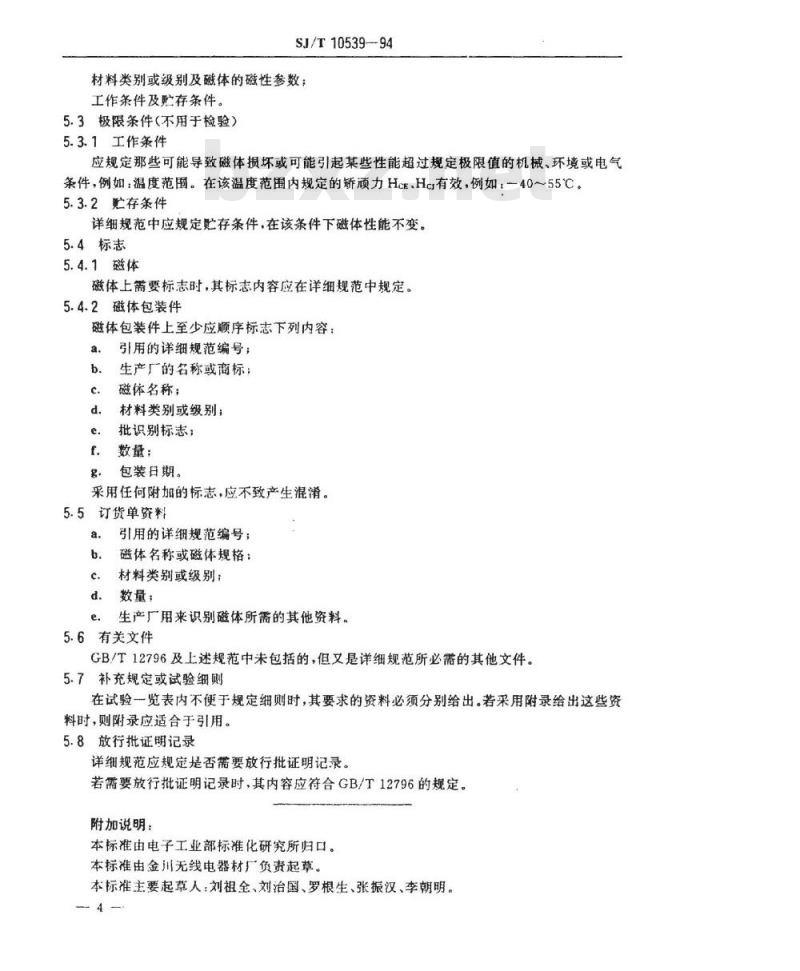

材料类别或级别及磁体的磁性参数;工作条件及存条件。
5.3极限条件(不用于检验)
5.3.1工作条件
应规定那些可能导致磁体损坏或可能引起某些性能超过规定极限值的机械、环境或电气条件,例如,温度范围。在该温度范围内规定的矫顾力HcE、Hc有效,例如:一40~55℃。5.3.2存条件
详细规范中应规定贮存条件,在该条件下磁体性能不变。5.4标志
5.4.1磁体
磁体上需要标志时,其标志内容应在详细规范中规定。5.4.2磁体包装件
磁体包装件上至少应顺序标志下列内容:a.
引用的详细规范编号;
生产广的名称或商标;
磁体名称;
材料类别或级别;
批识别标志;
数量;
包装日期。
采用任何附加的标志,应不致产生混淆。5.5订货单资料
引用的详细规范编号;
磁体名称或磁体规格:
材料类别或级别:免费标准bzxz.net
d.数量;
生产厂用来识别磁体所需的其他资料。5.6有关文件
GB/T12796及上述规范中未包括的,但又是详细规范所必需的其他文件。5.7补充规定或试验细则
在试验一览表内不便于规定细则时,其要求的资料必须分别给出。若采用附录给出这些资料时,则附录应适合于引用。
5.8放行批证明记录
详细规范应规定是否需要放行批证明记录。若需要放行批证明记录时,其内容应符合GB/T12796的规定。附加说明:
本标准由电子工业部标准化研究所归口。本标准由金川无线电器材厂负责起草。本标准主要起草人:刘祖全、刘治国、罗根生、张振汉、李朝明。4
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
