- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 电子行业标准(SJ) >>
- SJ/T 10941-1996 彩色显像管玻璃中氯的分析

【电子行业标准(SJ)】 彩色显像管玻璃中氯的分析
本网站 发布时间:
2024-07-14 17:19:04
- SJ/T10941-1996
- 现行
标准号:
SJ/T 10941-1996
标准名称:
彩色显像管玻璃中氯的分析
标准类别:
电子行业标准(SJ)
英文名称:
Determination of chlorine (Cl)in color picture tube glass标准状态:
现行-
发布日期:
1996-11-20 -
实施日期:
1997-01-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
87.43 KB
替代情况:
原标准号GB 9474.6-88

部分标准内容:

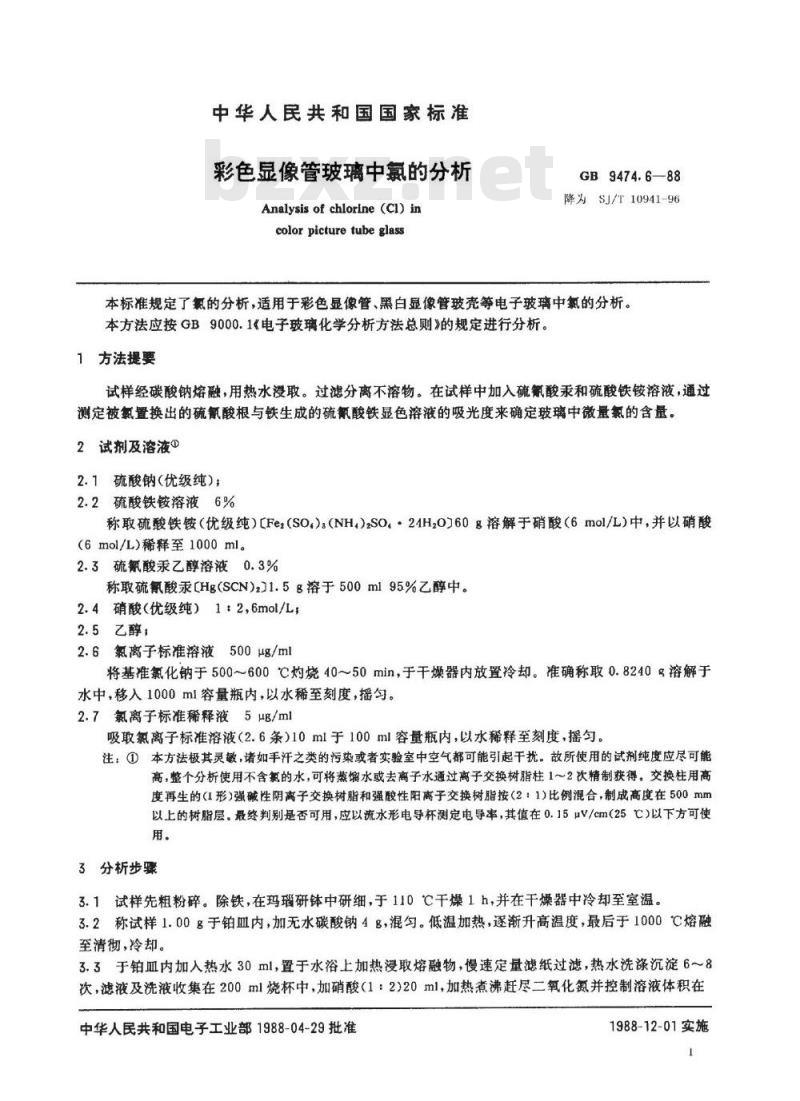

中华人民共和国国家标准
彩色显像管玻璃中氯的分析
Analysis of chlorine (Cl) incolor picture tube glass
GB9474.6—88
降为SJ/T10941-96
本标准规定了氯的分析,适用于彩色显像管、黑白显像管玻壳等电子玻璃中氯的分析。本方法应按GB9000.1《电子玻璃化学分析方法总则》的规定进行分析。1方法提要
试样经碳酸钠熔融,用热水漫取。过滤分离不溶物。在试样中加入硫鼠酸汞和硫酸铁铵溶液,通过测定被氮置换出的硫氰酸根与铁生成的硫氰酸铁显色溶液的吸光度来确定玻璃中微量氯的含量。2试剂及溶液①
2.1硫酸钠(优级纯);
2.2硫酸铁铵溶液6%
称取硫酸铁铵(优级纯)[Fe2(SO.):(NH.)2SO.·24H20)60g溶解于硝酸(6mol/L)中,并以硝酸(6mol/L)稀释至1000ml。
2.3硫氰酸汞乙醇溶液0.3%
称取硫氰酸汞[Hg(SCN))1.5g溶于500ml95%乙醇中。2.4硝酸(优级纯)1+2,6mol/L
2.5乙醇
2.6氯离子标准溶液500ug/ml
将基准氯化钠于500~600℃灼烧40~50min,于干燥器内放置冷却。准确称取0.8240g溶解于水中,移入1000ml容量瓶内,以水稀至刻度,摇匀。2.7氯离子标准稀释液5B/ml
吸取氯离子标准溶液(2.6条)10ml于100ml容量瓶内,以水稀释至刻度,摇匀。注:①本方法极其灵敏,诸如手汗之类的污染或者实验室中空气都可能引起干扰。故所使用的试剂纯度应尽可能高,整个分析使用不含氯的水,可将蒸馏水或去商子水通过离子交换树脂柱1~2次精制获得。交换柱用高度再生的(1形)强碱性阴离子交换树脂和强酸性阳离于交换树脂按(2:1)比例混合,制成高度在500mm以上的树脂层。最终判别是否可用,应以流水形电导杯测定电导率,其值在0.15μV/cm(25℃)以下方可使用。
3分析步骤
3.1试样先粗粉碎。除铁,在玛瑙研钵中研细,于110℃干燥1h,并在干燥器中冷却至室温。3.2称试样1.00g于铂皿内,加无水碳酸钠4g,混匀。低温加热,逐渐升高温度,最后于1000℃熔融至清彻,冷却。
3.3于铂血内加入热水30ml,置于水浴上加热浸取熔融物,慢速定量滤纸过滤,热水洗涤沉淀6~8次,滤液及洗液收集在200ml烧杯中,加硝酸(1:2)20ml,加热煮沸赶尽二氧化氰并控制溶液体积在中华人民共和国电子工业部1988-04-29批准TTTKANIKAa
1988-12-01实施
GB9474.6—88

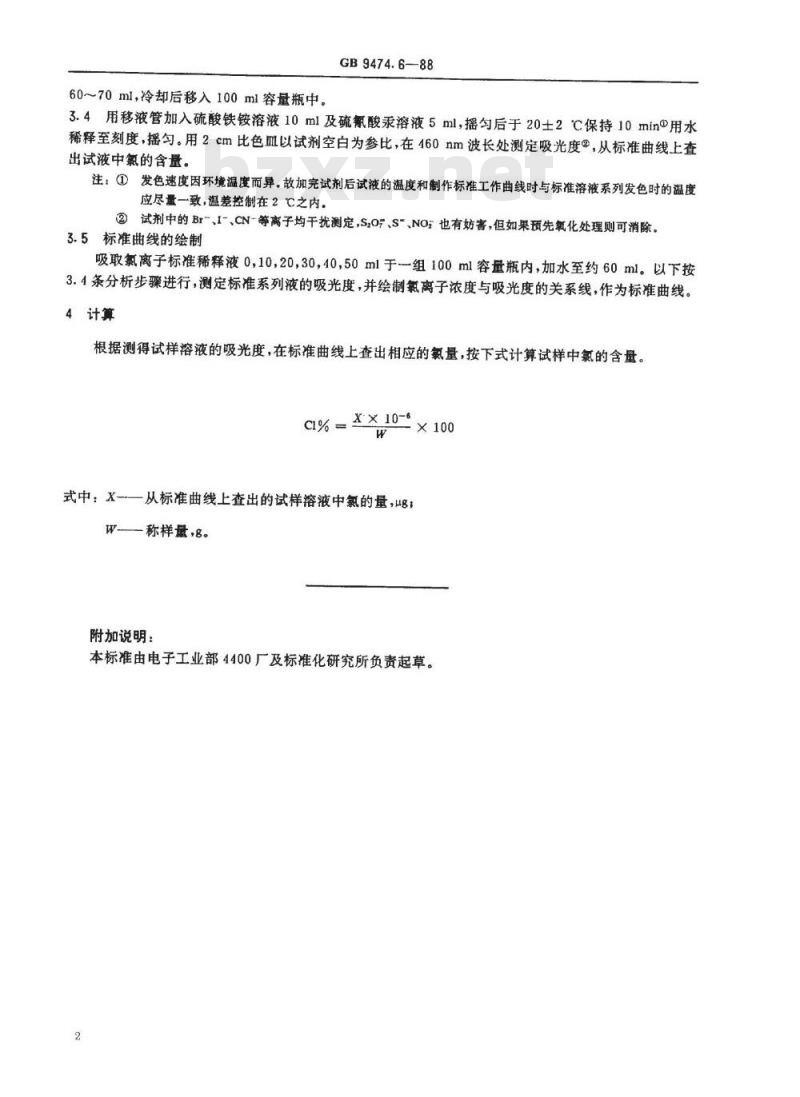

60~70ml,冷却后移入100ml容量瓶中。3.4用移液管加入硫酸铁铵溶液10ml及硫氰酸汞溶液5ml摇勾后于20士2℃保持10min用水稀释至刻度,摇匀。用2cm比色血以试剂空白为参比,在460nm波长处测定吸光度,从标准曲线上查出试液中氯的含量。bzxZ.net
注:①发色速度因环境温度而异。故加完试剂后试液的温度和制作标准工作曲线时与标准溶液系列发色时的温度应尽量一致,温差控制在2℃之内。②试剂中的Br\、I-、CN-等离子均干扰测定,S.O7、S\、NO也有妨害,但如果预先氧化处理则可消除。3.5标准曲线的绘制
吸取氯离子标准稀释液0,102030,40,50ml于一组100ml容量瓶内,加水至约60ml。以下按3.4条分析步骤进行,测定标准系列液的吸光度,并绘制氯离子浓度与吸光度的关系线,作为标准曲线。4计算
根据测得试样溶液的吸光度,在标准曲线上查出相应的氯量,按下式计算试样中氯的含量。XX10-6
式中:X一一从标准曲线上查出的试样溶液中氯的量,uB;W称样量,8。
附加说明:
本标准由电子工业部4400厂及标准化研究所负责起草。2
-YYKANrKea
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
彩色显像管玻璃中氯的分析
Analysis of chlorine (Cl) incolor picture tube glass
GB9474.6—88
降为SJ/T10941-96
本标准规定了氯的分析,适用于彩色显像管、黑白显像管玻壳等电子玻璃中氯的分析。本方法应按GB9000.1《电子玻璃化学分析方法总则》的规定进行分析。1方法提要
试样经碳酸钠熔融,用热水漫取。过滤分离不溶物。在试样中加入硫鼠酸汞和硫酸铁铵溶液,通过测定被氮置换出的硫氰酸根与铁生成的硫氰酸铁显色溶液的吸光度来确定玻璃中微量氯的含量。2试剂及溶液①
2.1硫酸钠(优级纯);
2.2硫酸铁铵溶液6%
称取硫酸铁铵(优级纯)[Fe2(SO.):(NH.)2SO.·24H20)60g溶解于硝酸(6mol/L)中,并以硝酸(6mol/L)稀释至1000ml。
2.3硫氰酸汞乙醇溶液0.3%
称取硫氰酸汞[Hg(SCN))1.5g溶于500ml95%乙醇中。2.4硝酸(优级纯)1+2,6mol/L
2.5乙醇
2.6氯离子标准溶液500ug/ml
将基准氯化钠于500~600℃灼烧40~50min,于干燥器内放置冷却。准确称取0.8240g溶解于水中,移入1000ml容量瓶内,以水稀至刻度,摇匀。2.7氯离子标准稀释液5B/ml
吸取氯离子标准溶液(2.6条)10ml于100ml容量瓶内,以水稀释至刻度,摇匀。注:①本方法极其灵敏,诸如手汗之类的污染或者实验室中空气都可能引起干扰。故所使用的试剂纯度应尽可能高,整个分析使用不含氯的水,可将蒸馏水或去商子水通过离子交换树脂柱1~2次精制获得。交换柱用高度再生的(1形)强碱性阴离子交换树脂和强酸性阳离于交换树脂按(2:1)比例混合,制成高度在500mm以上的树脂层。最终判别是否可用,应以流水形电导杯测定电导率,其值在0.15μV/cm(25℃)以下方可使用。
3分析步骤
3.1试样先粗粉碎。除铁,在玛瑙研钵中研细,于110℃干燥1h,并在干燥器中冷却至室温。3.2称试样1.00g于铂皿内,加无水碳酸钠4g,混匀。低温加热,逐渐升高温度,最后于1000℃熔融至清彻,冷却。
3.3于铂血内加入热水30ml,置于水浴上加热浸取熔融物,慢速定量滤纸过滤,热水洗涤沉淀6~8次,滤液及洗液收集在200ml烧杯中,加硝酸(1:2)20ml,加热煮沸赶尽二氧化氰并控制溶液体积在中华人民共和国电子工业部1988-04-29批准TTTKANIKAa
1988-12-01实施
GB9474.6—88
60~70ml,冷却后移入100ml容量瓶中。3.4用移液管加入硫酸铁铵溶液10ml及硫氰酸汞溶液5ml摇勾后于20士2℃保持10min用水稀释至刻度,摇匀。用2cm比色血以试剂空白为参比,在460nm波长处测定吸光度,从标准曲线上查出试液中氯的含量。bzxZ.net
注:①发色速度因环境温度而异。故加完试剂后试液的温度和制作标准工作曲线时与标准溶液系列发色时的温度应尽量一致,温差控制在2℃之内。②试剂中的Br\、I-、CN-等离子均干扰测定,S.O7、S\、NO也有妨害,但如果预先氧化处理则可消除。3.5标准曲线的绘制
吸取氯离子标准稀释液0,102030,40,50ml于一组100ml容量瓶内,加水至约60ml。以下按3.4条分析步骤进行,测定标准系列液的吸光度,并绘制氯离子浓度与吸光度的关系线,作为标准曲线。4计算
根据测得试样溶液的吸光度,在标准曲线上查出相应的氯量,按下式计算试样中氯的含量。XX10-6
式中:X一一从标准曲线上查出的试样溶液中氯的量,uB;W称样量,8。
附加说明:
本标准由电子工业部4400厂及标准化研究所负责起草。2
-YYKANrKea
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:


- 其它标准
- 热门标准
- 电子行业标准(SJ)
- SJ1428-1978 3DA107型NPN硅高频大功率三极管
- SJ2144-1982 3DH14-15型硅稳流三极管
- SJ1486-1979 3CG180型PNP硅外延平面高频小功率高反压三极管
- SJ20785-2000 超辐射发光二极管组件测试方法
- SJ/T10390-1993 铝电解电容器用引出线
- SJ1468-1979 3CG100型PNP硅外延平面高频小功率三极管
- SJ20703-1998 电视导引头通用规范
- SJ20758-1999 半导体集成电路CMOS门阵列器件规范
- SJ1014-1975 手柄翻开式钻模 钻脚
- SJ1425-1978 3DA106型NPN硅高频大功率三极管
- SJ1198-1200-1977 6P14(M.J.T)型电子管
- SJ996-1975 螺纹冲头把
- SJ20714-1998 砷化镓抛光片亚损伤层的X射线双晶衍射试验方法
- SJ3067.2-1988 冲裁模通用模架 侧面导板
- SJ3085-1988 冲裁模通用模架 导板
- 行业新闻
- 卡尔达诺价格困境将持续?分析师预计ADA将跌至0.47美元
- 埃隆·马斯克的"美国党"若成立 或将引爆迷因币热潮
- 如何在主流平台购买和交易BTT?支持交易所与钱包推荐
- 波卡(DOT):加密货币巨头如何沦为“幽灵链”
- 尽管出现“加密货币撤离潮”,Robinhood支持的Bitstamp仍获得新加坡运营牌照
- 以太坊(ETH)价格预测:突破3千美元大关后流入5亿美元资金,以太坊瞄准4400美元目标
- 代币化国债规模飙升至74亿美元,加密货币交易者为追求收益放弃稳定币
- 比特币用于房屋贷款?联邦住房金融局批准加密货币作为抵押储备金
- 辉达市值跃升至4 兆镁比特币挑战112K 创历史新高
- Vitalik Buterin呼吁以太坊下一阶段应注重可持续性与隐私性
- 标普500指数持续上涨,投资者押注贸易谈判
- 比特币在第二季度表现优于黄金和股票:CryptoRank揭示的数据
- BTCC 扩展通证化合约产品版图强化多元资产交易与进阶分析功能
- Circle将推出跨区块链统一USDC访问的网关
- 成功审计让Ruvi AI(RUVI)获得行业关注,它会是下一个百倍潜力币吗?
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
