- SJ/T 10426-1993 接触器用陶瓷真空开关管空白详细规范

【电子行业标准(SJ)】 接触器用陶瓷真空开关管空白详细规范
本网站 发布时间:
2024-07-14 19:22:01
- SJ/T10426-1993
- 现行
标准号:
SJ/T 10426-1993
标准名称:
接触器用陶瓷真空开关管空白详细规范
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1993-12-17 -
实施日期:
1994-06-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
325.18 KB

部分标准内容:

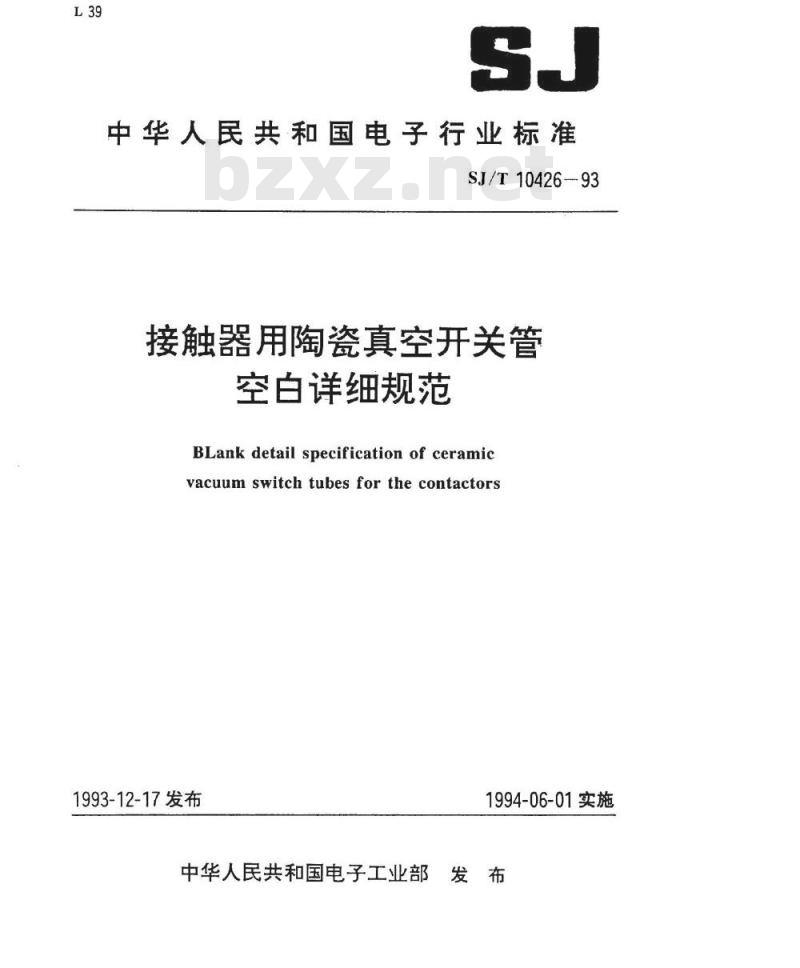

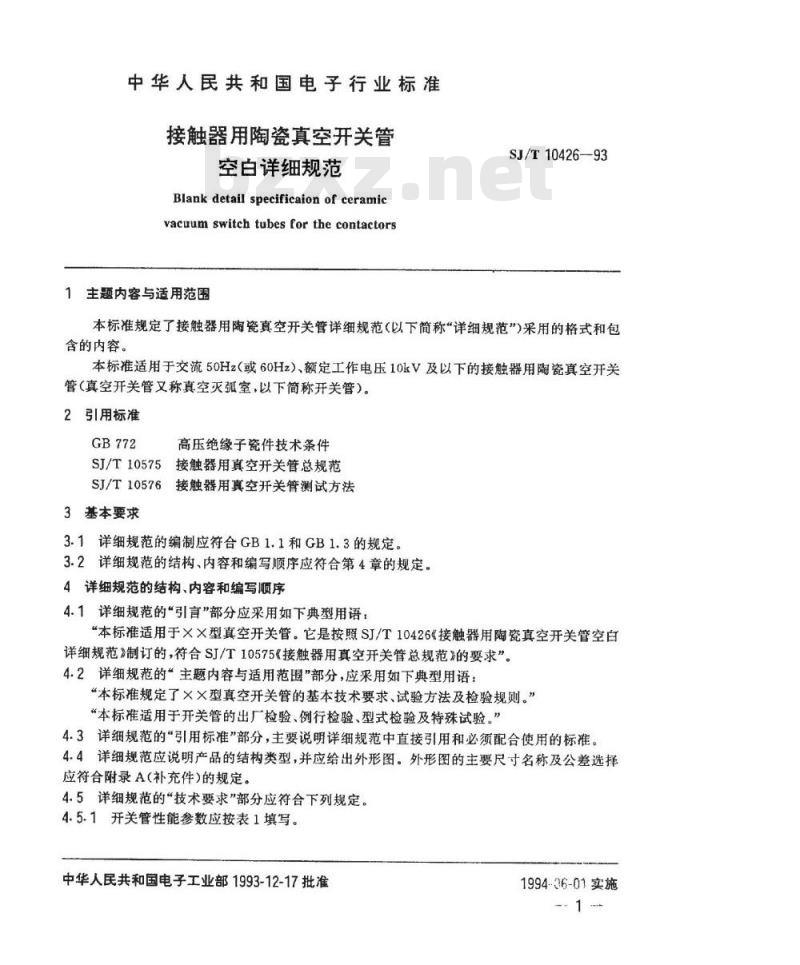

中华人民共和国电子行业标准
SJ/T10426-93
接触器用陶瓷真空开关管
空白详细规范
BLank detail specification of ceramicvacuum switch tubes for thecontactors1993-12-17发布
1994-06-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
接触器用陶瓷真空开关管
空白详细规范
Blank detail specificaion of ceramicvacuum switch tubes for the contactors主题内容与适用范围
SJ/T10426—93
本标准规定了接触器用陶瓷真空开关管详细规范(以下简称“详细规范”)采用的格式和包含的内容。
本标准适用于交流50Hz(或60Hz)、额定工作电压10kV及以下的接触器用陶瓷真空开关管(真空开关管又称真空灭弧室,以下简称开关管)。2引用标准
高压绝缘子瓷件技术条件
SJ/T10575接触器用真空开关管总规范SJ/T10576接触器用真空开关管测试方法3基本要求
3.1详细规范的编制应符合GB1.1和GB1.3的规定。3.2详细规范的结构、内容和编写顺序应符合第4章的规定。4详细规范的结构、内容和编写顺序4.1详细规范的“引言”部分应采用如下典型用语:“本标准适用于××型真空开关管。它是按照SJ/T10426《接触器用陶瓷真空开关管空白详细规范》制订的,符合SJ/T10575《接触器用真空开关管总规范》的要求”。4.2详细规范的“主题内容与适用范围”部分,应采用如下典型用语:“本标准规定了××型真空开关管的基本技术要求、试验方法及检验规则。”“本标准适用于开关管的出厂检验、例行检验、型式检验及特殊试验。”4.3详细规范的“引用标准”部分,主要说明详细规范中直接引用和必须配合使用的标准。4.4详细规范应说明产品的结构类型,并应给出外形图。外形图的主要尺寸名称及公差选择应符合附录A(补充件)的规定。4.5详细规范的“技术要求”部分应符合下列规定。4.5.1开关管性能参数应按表1填写。中华人民共和国电子工业部1993-12-17批准1994-36-01实施
SJ/T10575
SJ/T10426-93

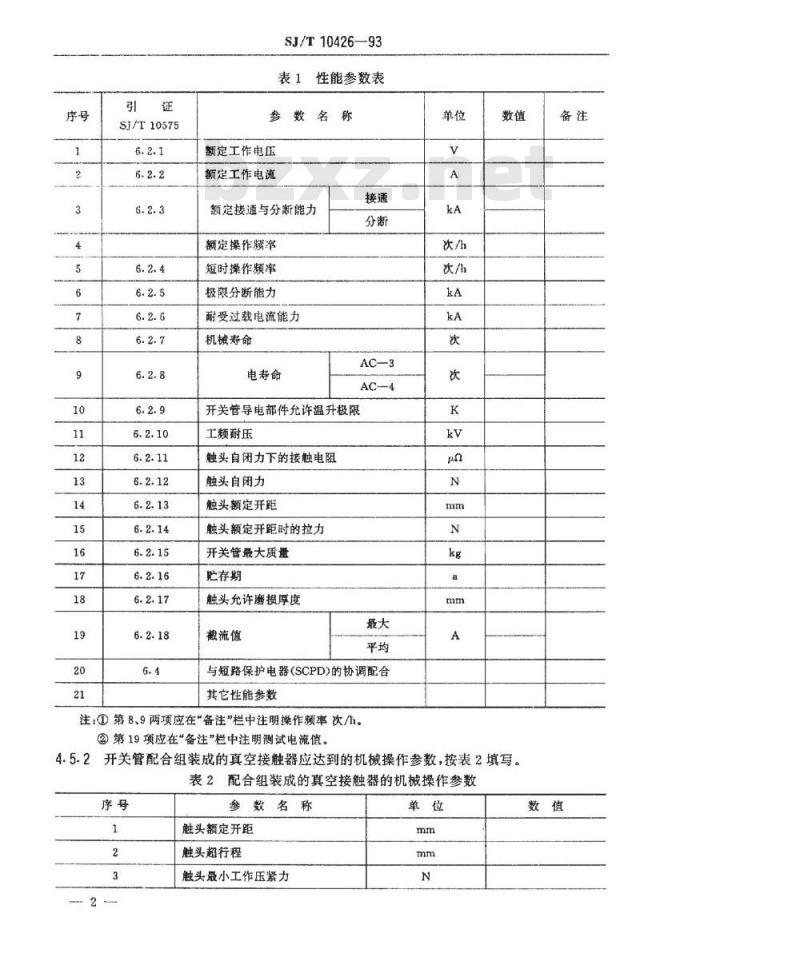

表1性能参数表
参数名称
额定工作电压
额定工作电流
额定接通与分断能力
额定操作频率
短时操作频率
极限分断能力
耐受过载电流能力
机械寿命
电寿命
开关管导电部件允许温升极限
工颊耐压
触头自闭力下的接触电阻
触头自闭力
触头额定开距
触头额定开距时的拉力
开关管最大质量
贮存期
触头充许磨损厚度
截流值
与短路保护电器(SCPD)的协调配合其它性能参数
注:①第8、9两项应在“备注”栏中注明操作频率次/h。②第19项应在“备注”栏中注明测试电流值。单位
4.5.2开关管配合组装成的真空接触器应达到的机械操作参数,按表2填写。表2配合组装成的真空接触器的机械操作参数序号
参数名称
触头额定开距
触头超行程
触头最小工作压紧力
SJ/T10426-93
参数名称
允许触头合闸弹跳时间
平均分闸速度范围
平均合闸速度范围
三极同期性

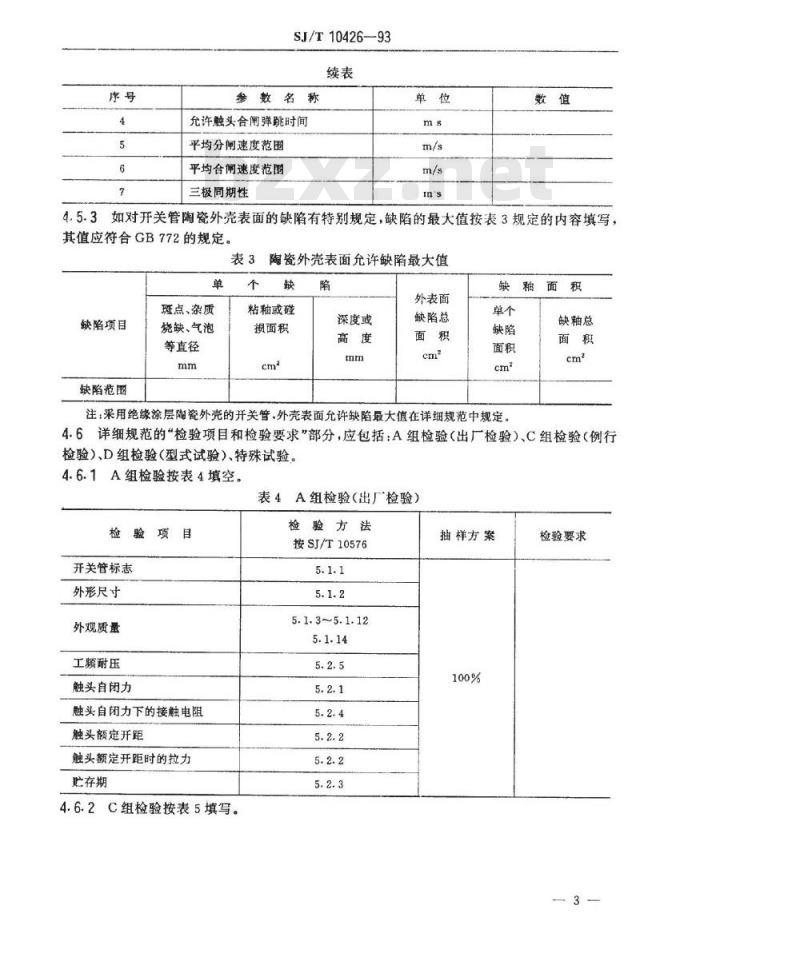

如对开关管陶瓷外壳表面的缺陷有特别规定,缺陷的最大值按表3规定的内容填写,其值应符合GB772的规定。
表3陶瓷外壳表面允许缺陷最大值单
缺陷项目
缺陷范围
斑点、杂质
烧缺、气泡
等直径
粘釉或碰
损面积
深度或
外表面
缺陷总
注:采用绝缘涂层陶瓷外壳的开关管,外壳表面允许缺陷最大值在详细规范中规定。面
缺釉总
4.6详细规范的“检验项目和检验要求”部分,应包括:A组检验(出厂检验)、C组检验(例行检验)、D组检验(型式试验)、特殊试验。4.6.1A组检验按表4填空。
表4A组检验(出厂检验)
检验项目
开关管标志
外形尺寸
外观质量
工频耐压
触头自闭力
触头自闭力下的接触电阻
触头额定开距
触头额定开距时的拉力
贮存期
4.6.2C组检验按表5填写。
检验方法
按SJ/T10576
5.1.3~5.1.12
抽样方案
检验要求
检验项目
温度变化试验
低温试验
高温试验
振动试验
冲击试验
包装质量试验
SJ/T10426-93

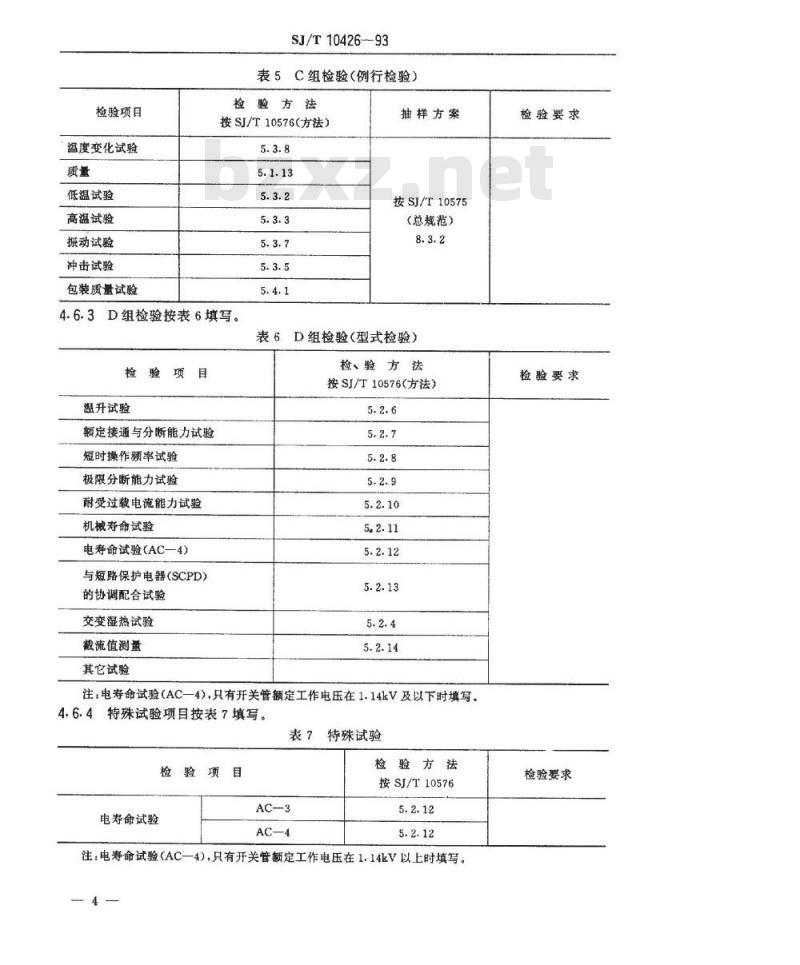

表5C组检验(例行检验)
检验方法
按SJ/T10576(方法)
4.6.3D组检验按表6填写。
抽样方案
按SJ/T10575
(总规范)
表6D组检验(型式检验)
检验项目
温升试验
额定接通与分断能力试验
短时操作频率试验
极限分断能力试验
耐受过载电流能力试验
机械寿命试验
电寿命试验(AC—4)
与短路保护电器(SCPD)
的协调配合试验
交变湿热试验
截流值测量
其它试验
检、验方法
按SJ/T10576(方法)
注:电寿命试验(AC一4).只有开关管额定工作电压在1.14kV及以下时填写。4.6.4特殊试验项目按表7填写。表7特殊试验
电寿命试验
AC—4
检验方法
按SJ/T10576
注:电寿命试验(AC一4),只有开关管额定工作电压在1.14kV以上时填写。检验要求
检验要求
检验要求
最大外径或绝缘直径
两安装面间的长度
导电杆配合部分的尺寸
SJ/T10426-93
附录A
主要外形尺寸标注规定
(补充件)
定量公差
动、静端(或动、静导电杆)的同轴度连接螺纹的规格和长度
标志位暨
电连接表面粗糙度wwW.bzxz.Net
注:符号“√”表示“适用”。附加说明:
本标准由电子工业部电子标准化研究所归口。本标准由国营八二三O厂负责起草。本标准主要起草人白凤琴、陈春景、刘建柏。y
公差选择
未注公差
参考尺寸
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
