【国家标准(GB)】 硬聚氯乙烯(PVC-U)管件坠落试验方法

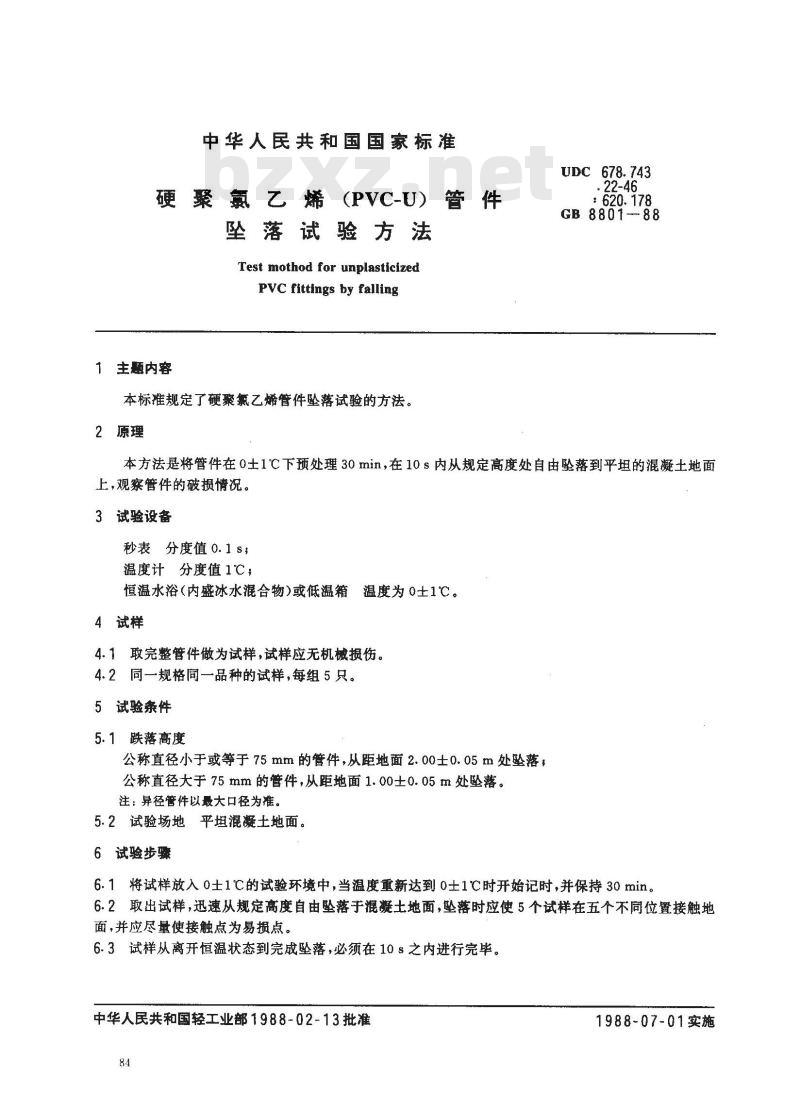

中华人民共和国国家标准
硬聚氯乙烯（PVC-U）管件
坠落试验方法
Test mothod for unplasticizedPVC fittings by falling
1主题内容
本标准规定了硬骤氯乙烯管件坠落试验的方法。2原理
UDC 678.743
: 620.178
GB 8801-88
本方法是将管件在0土1℃下预处理30min，在10s内从规定高度处自由坠落到平坦的混凝土地面上，观察管件的破损情况。
3试验设备
秒表分度值0.1s；
温度计分度值1℃
恒温水浴（内盛冰水混合物）或低温箱温度为0士1℃。4试样
4.1取完整管件做为试样，试样应无机械损伤。4.2同一规格同一品种的试样，每组5只。5试验条件
5.1跌落高度
公称直径小于或等于75mm的管件，从距地面2.00士0.05m处坠落，公称直径大于75mm的管件，从距地面1.00±0.05m处坠落。注：异径管件以最大口径为准。5.2试验场地平坦混凝土地面。
6试验步骤
6.1将试样放入0士1℃的试验环境中，当温度重新达到0士1℃时开始记时，并保持30min。6.2取出试样，迅速从规定高度自由坠落于混凝土地面，坠落时应使5个试样在五个不同位置接触地面，并应尽量使接触点为易损点。6.3试样从离开恒温状态到完成坠落，必须在10$之内进行完毕。中华人民共和国轻工业部1988-02-13批准84
1988-07-01实施

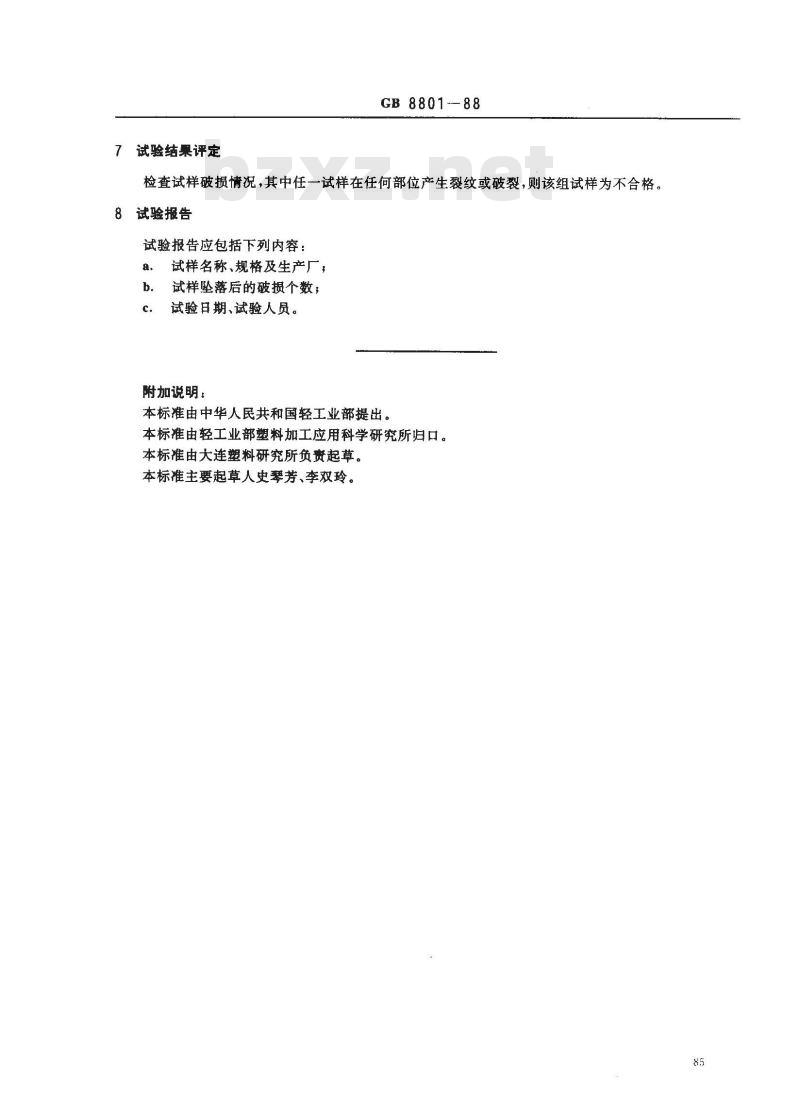

试验结果评定
GB 8801-88
检查试样破损情况，其中任一试样在任何部位产生裂纹或破裂，则该组试样为不合格。试验报告bzxz.net
试验报告应包括下列内容：
试样名称、规格及生产厂，
试样坠落后的破损个数；
试验日期、试验人员。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由大连塑料研究所负贵起草。本标准主要起草人史琴芳、李双玲，85
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
