- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB 8654.2-1988 金属锰化学分析方法三氯化钛-重铬酸钾容量法测定铁量

【国家标准(GB)】 金属锰化学分析方法三氯化钛-重铬酸钾容量法测定铁量
本网站 发布时间:
2024-07-15 15:51:56
- GB8654.2-1988
- 已作废
标准号:
GB 8654.2-1988
标准名称:
金属锰化学分析方法三氯化钛-重铬酸钾容量法测定铁量
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1988-01-18 -
实施日期:
1989-02-01 -
作废日期:
2008-02-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
69.23 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准适用于金属锰中铁量的测定.测定范围;1.00%-5.00%。本标准不适用于含铜量大于0.20写的金属锰中铁量的测定。 GB 8654.2-1988 金属锰化学分析方法三氯化钛-重铬酸钾容量法测定铁量 GB8654.2-1988

部分标准内容:

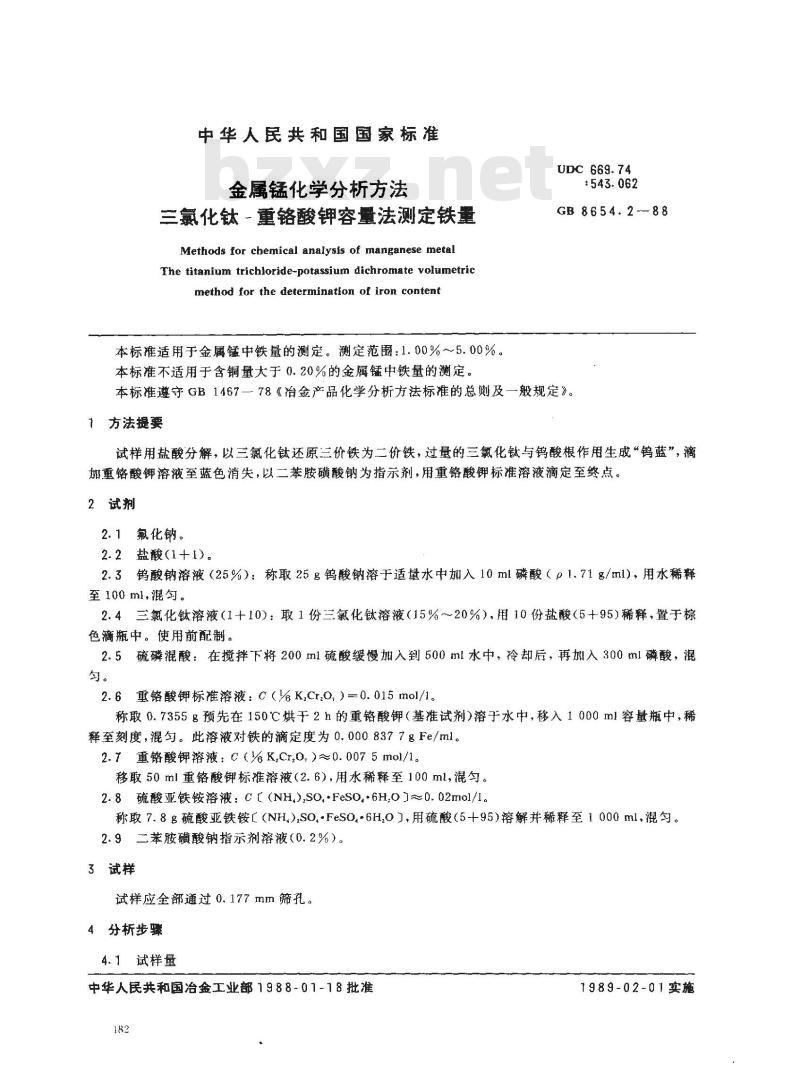

中华人民共和国国家标准
金属锰化学分析方法
三氟化钛一重铬酸钾容量法测定铁重Methods for chemical analysis of manganese metalThe titanium trichloride-potassium dichromate volumetricmethod for the determination of iron content本标准适用于金属锰中铁量的测定。测定范围:1.00%~5.00%。本标准不适用于含铜量大于0.20%的金属锰中铁量的测定。UDC 669.74
GB8654.2-88
本标准遵守GB1467一78《冶金产品化学分析方法标准的总则及一般规定》。1方法提要
试样用盐酸分解,以三氯化钛还原三价铁为二价铁,过量的三氟化钛与钨酸根作用生成“钨蓝”,滴加重铬酸钾溶液至蓝色消失,以二苯胺磺酸钠为指示剂,用重铬酸钾标准溶液滴定至终点。2试剂
2.1氟化钠。
2.2盐酸(1+1)。
2.3钨酸钠溶液(25%):称取25g钨酸钠溶于适量水中加入10ml磷酸(p1.71g/ml),用水稀释至100ml,混匀。
2.4三氯化钛溶液(1+10):取1份三氯化钛溶液(15%20%),用10份盐酸(5+95)稀释,置于棕色滴瓶中。使用前配制。
2.5硫磷混酸:在搅拌下将200ml硫酸缓慢加入到500ml水中,冷却后,再加入300ml磷酸,混匀。
2.6重铬酸钾标准溶液:C(%K,Cr.0,)=0.015mol/1。称取0.7355g预先在150℃烘干2h的重铬酸钾(基准试剂)溶于水中,移入1000ml容量瓶中,稀释至刻度,混匀。此溶液对铁的滴定度为0.0008377gFe/ml。2.7重铬酸钾溶液:C(%K,Cr.0,)~0.0075mol/1。移取50ml重铬酸钾标推溶液(2.6),用水稀释至100ml,混匀。2.8 硫酸亚铁铵溶液:C[(NH,),SO,·FeSO,-6H,O0.02mal/1。称取7.8g硫酸亚铁铵(NH.),SO·FeSO6HO),用硫酸(5+95)溶解并稀释至1000ml,混匀。2.9二苯胺磺酸钠指示剂溶液(0.2%)。3试样
试样应全部通过0.177mm筛孔。
4分析步骤
4.1试样量
中华人民共和国冶金工业部1988-01-18批准182
1989-02-01实施

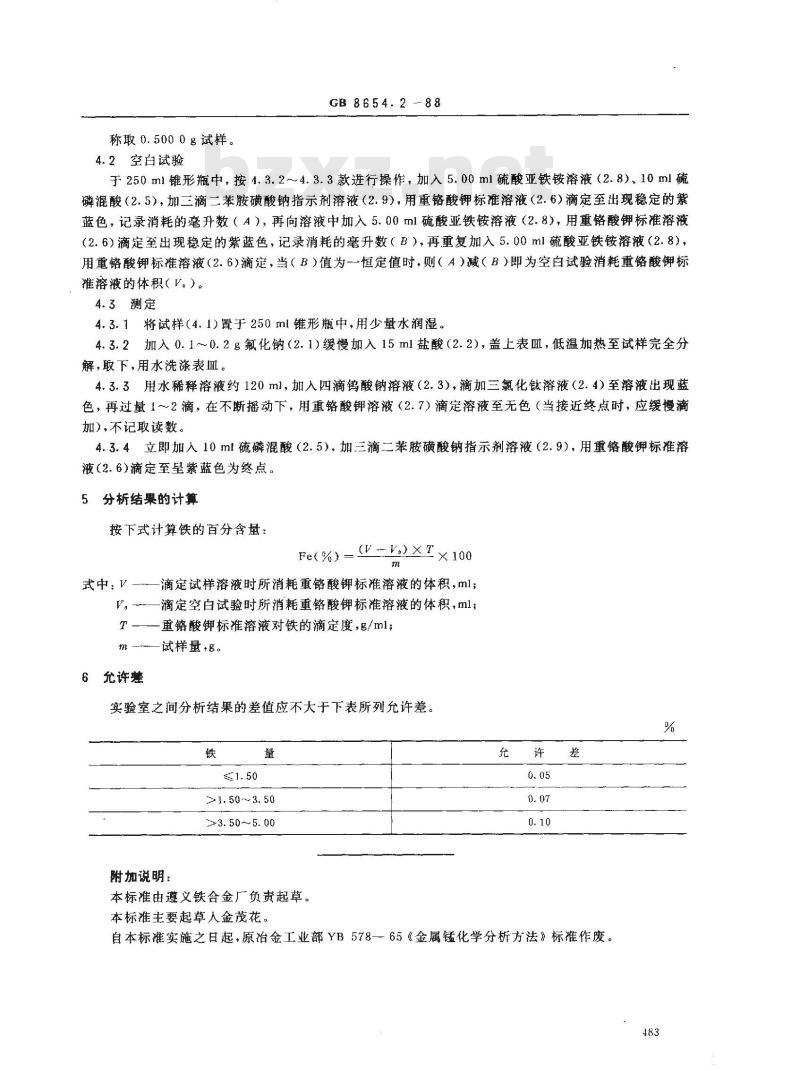

称取0.5000g试样。
4.2空白试验
GB 8654.2 -88
于250ml锥形瓶中,按4.3.2~~4.3.3款进行操作,加入5.00ml硫酸亚铁铵溶液(2.8)、10ml硫磷混酸(2.5),加三滴二苯胺磺酸钠指示剂溶液(2.9),用重铬酸钾标准溶液(2.6)滴定至出现稳定的紫蓝色,记录消耗的毫升数(A),再向溶液中加入5.00ml硫酸亚铁铵溶液(2.8),用重铬酸钾标准溶液(2.6)滴定至出现稳定的紫蓝色,记录消耗的毫升数(B),再重复加入5.00ml硫酸亚铁铵溶液(2.8),用重铬酸钾标准溶液(2.6)滴定,当(B)值为一恒定值时,则(A)减(B)即为空白试验消耗重铬酸钾标推溶液的体积(V。)。
4.3测定
4.3.1将试样(4.1)置于250ml锥形瓶中,用少量水润湿。4.3.2加入0.1~0.2g氟化钠(2.1)缓慢加入15ml盐酸(2.2),盖上表Ⅲ,低温加热至试样完全分解,取下,用水洗涤表血。
4.3.3用水稀释溶液约120ml,加人四滴钨酸钠溶液(2.3),滴加三氯化钛溶液(2.4)至溶液出现蓝色,再过量1~2滴,在不断摇动下,用重铬酸钾溶液(2.7)滴定溶液至无色(当接近终点时,应缓慢滴加),不记取读数。
4.3.4立即加入10ml硫磷混酸(2.5),加三滴二苯胺磺酸钠指示剂溶液(2.9),用重铬酸钾标准溶液(2.6)滴定至呈紫蓝色为终点。分析结果的计算
按下式计算铁的百分含量:
(V-V)×T × 100
Fe(%)=
式中:V——滴定试样溶液时所消耗重铬酸钾标准溶液的体积,ml;V。—滴定空白试验时所消耗重铬酸钾标准溶液的体积,ml;T-—重铬酸钾标准溶液对铁的滴定度,g/ml;m此内容来自标准下载网
6允许差
试样量·g。
实验室之间分析结果的差值应不大于下表所列允许差。%
>1. 50 ~3. 50
>3.50~5.00
附加说明:
本标准由遵义铁合金厂负责起草。本标准主要起草人金茂花。
自本标准实施之日起,原冶金工业部YB578—65《金属锰化学分析方法》标准作废。483
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
金属锰化学分析方法
三氟化钛一重铬酸钾容量法测定铁重Methods for chemical analysis of manganese metalThe titanium trichloride-potassium dichromate volumetricmethod for the determination of iron content本标准适用于金属锰中铁量的测定。测定范围:1.00%~5.00%。本标准不适用于含铜量大于0.20%的金属锰中铁量的测定。UDC 669.74
GB8654.2-88
本标准遵守GB1467一78《冶金产品化学分析方法标准的总则及一般规定》。1方法提要
试样用盐酸分解,以三氯化钛还原三价铁为二价铁,过量的三氟化钛与钨酸根作用生成“钨蓝”,滴加重铬酸钾溶液至蓝色消失,以二苯胺磺酸钠为指示剂,用重铬酸钾标准溶液滴定至终点。2试剂
2.1氟化钠。
2.2盐酸(1+1)。
2.3钨酸钠溶液(25%):称取25g钨酸钠溶于适量水中加入10ml磷酸(p1.71g/ml),用水稀释至100ml,混匀。
2.4三氯化钛溶液(1+10):取1份三氯化钛溶液(15%20%),用10份盐酸(5+95)稀释,置于棕色滴瓶中。使用前配制。
2.5硫磷混酸:在搅拌下将200ml硫酸缓慢加入到500ml水中,冷却后,再加入300ml磷酸,混匀。
2.6重铬酸钾标准溶液:C(%K,Cr.0,)=0.015mol/1。称取0.7355g预先在150℃烘干2h的重铬酸钾(基准试剂)溶于水中,移入1000ml容量瓶中,稀释至刻度,混匀。此溶液对铁的滴定度为0.0008377gFe/ml。2.7重铬酸钾溶液:C(%K,Cr.0,)~0.0075mol/1。移取50ml重铬酸钾标推溶液(2.6),用水稀释至100ml,混匀。2.8 硫酸亚铁铵溶液:C[(NH,),SO,·FeSO,-6H,O0.02mal/1。称取7.8g硫酸亚铁铵(NH.),SO·FeSO6HO),用硫酸(5+95)溶解并稀释至1000ml,混匀。2.9二苯胺磺酸钠指示剂溶液(0.2%)。3试样
试样应全部通过0.177mm筛孔。
4分析步骤
4.1试样量
中华人民共和国冶金工业部1988-01-18批准182
1989-02-01实施
称取0.5000g试样。
4.2空白试验
GB 8654.2 -88
于250ml锥形瓶中,按4.3.2~~4.3.3款进行操作,加入5.00ml硫酸亚铁铵溶液(2.8)、10ml硫磷混酸(2.5),加三滴二苯胺磺酸钠指示剂溶液(2.9),用重铬酸钾标准溶液(2.6)滴定至出现稳定的紫蓝色,记录消耗的毫升数(A),再向溶液中加入5.00ml硫酸亚铁铵溶液(2.8),用重铬酸钾标准溶液(2.6)滴定至出现稳定的紫蓝色,记录消耗的毫升数(B),再重复加入5.00ml硫酸亚铁铵溶液(2.8),用重铬酸钾标准溶液(2.6)滴定,当(B)值为一恒定值时,则(A)减(B)即为空白试验消耗重铬酸钾标推溶液的体积(V。)。
4.3测定
4.3.1将试样(4.1)置于250ml锥形瓶中,用少量水润湿。4.3.2加入0.1~0.2g氟化钠(2.1)缓慢加入15ml盐酸(2.2),盖上表Ⅲ,低温加热至试样完全分解,取下,用水洗涤表血。
4.3.3用水稀释溶液约120ml,加人四滴钨酸钠溶液(2.3),滴加三氯化钛溶液(2.4)至溶液出现蓝色,再过量1~2滴,在不断摇动下,用重铬酸钾溶液(2.7)滴定溶液至无色(当接近终点时,应缓慢滴加),不记取读数。
4.3.4立即加入10ml硫磷混酸(2.5),加三滴二苯胺磺酸钠指示剂溶液(2.9),用重铬酸钾标准溶液(2.6)滴定至呈紫蓝色为终点。分析结果的计算
按下式计算铁的百分含量:
(V-V)×T × 100
Fe(%)=
式中:V——滴定试样溶液时所消耗重铬酸钾标准溶液的体积,ml;V。—滴定空白试验时所消耗重铬酸钾标准溶液的体积,ml;T-—重铬酸钾标准溶液对铁的滴定度,g/ml;m此内容来自标准下载网
6允许差
试样量·g。
实验室之间分析结果的差值应不大于下表所列允许差。%
>1. 50 ~3. 50
>3.50~5.00
附加说明:
本标准由遵义铁合金厂负责起草。本标准主要起草人金茂花。
自本标准实施之日起,原冶金工业部YB578—65《金属锰化学分析方法》标准作废。483
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:


- 热门标准
- 国家标准(GB)
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- GB/T3452.3-2005 液压气动用O形橡胶密封圈 沟槽尺寸
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB9053-2013 稳定轻烃
- GB/T17616-2013 钢铁及合金牌号统一数字代号体系
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- GB/T22916-2008 水泡性口炎病毒荧光RT-PCR检测方法
- GB/T24372-2009 纺织机械与附件 卷绕纱线用筒管 名称
- GB/T24678.1-2009 植物保护机械 便携式宽幅远射程喷雾机
- GB/T24675.3-2009 保护性耕作机械 弹齿耙
- GB/T30727-2014 固体生物质燃料发热量测定方法
- GB50205-2001 钢结构工程施工质量验收规范
- GB11297.9-1989 热释电材料介质损耗角正切tanδ的测试方法
- GB/T4325.18-1984 钼化学分析方法 原子吸收分光光度法测定钾量
- GB/T4588.3-1988 印制电路板设计和使用
- 行业新闻
- 加密股成为新型替代币:专家精选前4名推荐
- 顶级加密货币分析师认为比特币在突破前“良好盘整”
- 特斯拉、Meta 利用CLARITY 与资产代币化规避监管?众院7/14 开审三大加密法案
- Axelar将跨链转账功能引入XRP Ledger EVM侧链
- Bitget 防诈骗月圆满结束超过65% 的参与者成功识别加密诈骗手法
- 最新BTT币价格与市场动态分析
- 波卡(DOT):加密货币巨头如何沦为“幽灵链”
- 分析师表示,一旦这一障碍得以解决,XRP将迎来重大突破,涨至3美元
- 三年前投入1万美元的柴犬币(SHIB)如今仅值10,800美元,而这款迷因币或将在2025年将其变成54万美元
- 以太坊基金会卖币?官方出面澄清、SharpLink 狂扫ETH直逼冠军宝座
- TOTAL3突破信号表明山寨币市场在七个月下跌后出现结构性转变
- 比特币即将创下历史新高:能否突破11.3万美元大关
- 以太坊生态系全面升级从开发者到政府扩展四大支柱迈向去中心化未来
- BitMine筹集2.5亿美元携手顶级加密货币投资者推出以太坊国库
- 分析师称MoonBull为2025年最佳潜力加密货币,当前最值得关注的5大模因币
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
