【国家标准(GB)】 聚乙烯醇树脂氢氧化钠含量测定方法

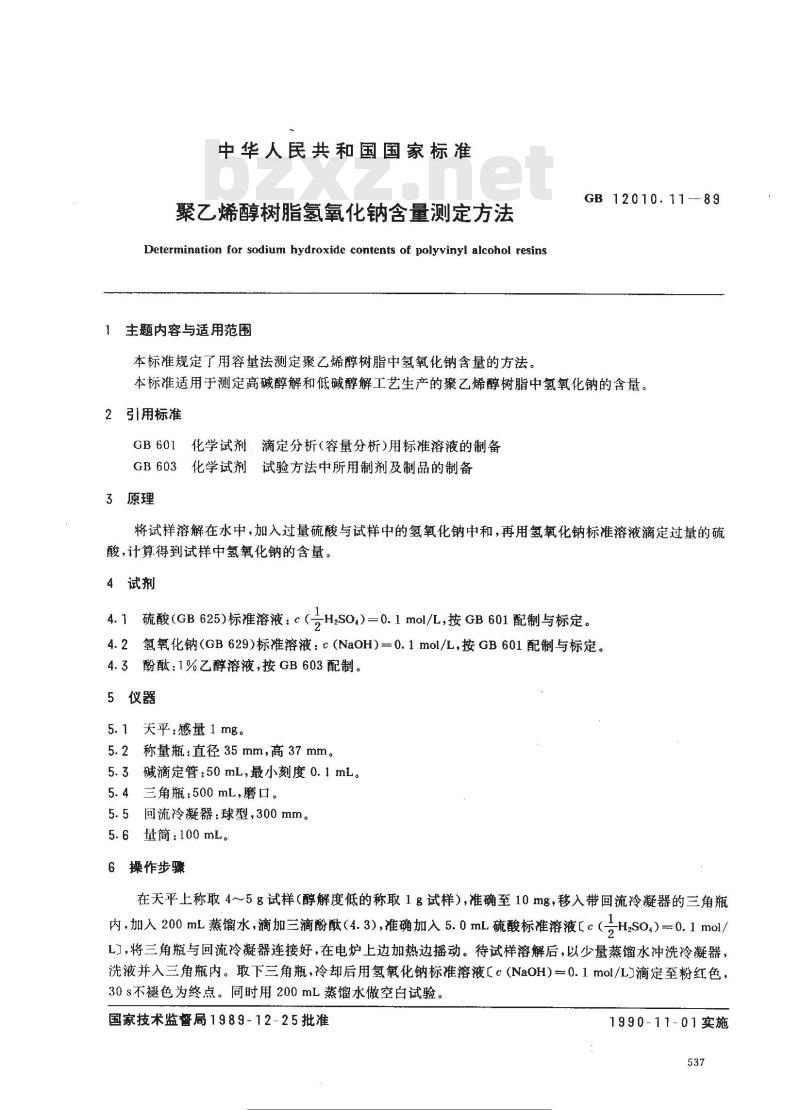

中华人民共和国国家标准
聚乙烯醇树脂氢氧化钠含量测定方法Determination for sodium hydroxide contents of polyvinyl alcohol resins主题内容与适用范围
本标准规定了用容量法测定聚乙烯醇树脂中氢氧化钠含量的方法。GB 12010.11—89
本标准适用于测定高碱醇解和低碱醇解工艺生产的聚乙烯醇树脂中氢氧化钠的含量。2引用标准
GB601化学试剂滴定分析（容量分析）用标准溶液的制备GB603化学试剂试验方法中所用制剂及制品的制备3原理
将试样溶解在水中，加入过量硫酸与试样中的氢氧化钠中和，再用氢氧化钠标准溶液滴定过量的硫酸，计算得到试样中氢氧化钠的含量。4试剂
4.1硫酸(GB625)标准溶液：c（
H2SO）=0.1mol/L，按GB601配制与标定。4.2氢氧化钠（GB629)标准溶液：c（NaOH)=0.1mol/L，按GB601配制与标定。4.3酚酸：1%乙醇溶液，按GB603配制。5仪器
5.1天平：感量1mg。
5.2称量瓶：直径35mm，高37mm。5.3碱滴定管：50mL，最小刻度0.1mL。5.4三角瓶：500mL，磨口。
5.5回流冷凝器：球型，300mm。5.6量筒：100mL。
6操作步骤
在天平上称取4～5g试样（醇解度低的称取1g试样），准确至10mg，移入带回流冷凝器的三角瓶内，加入200mL蒸馏水，滴加三滴酚酰（4.3),准确加入5.0mL硫酸标准溶液【c（号H,SO%）=0.1mol/，将三角瓶与回流冷凝器连接好，在电炉上边加热边摇动。待试样溶解后，以少量蒸馏水冲洗冷凝器，洗液并入三角瓶内。取下三角瓶，冷却后用氢氧化钠标准溶液【c(NaOH)一0.1mol/L)滴定至粉红色，30s不褪色为终点。同时用200mL蒸馏水做空白试验。国家技术监督局1989-12-25批准活
1990-11-01实施

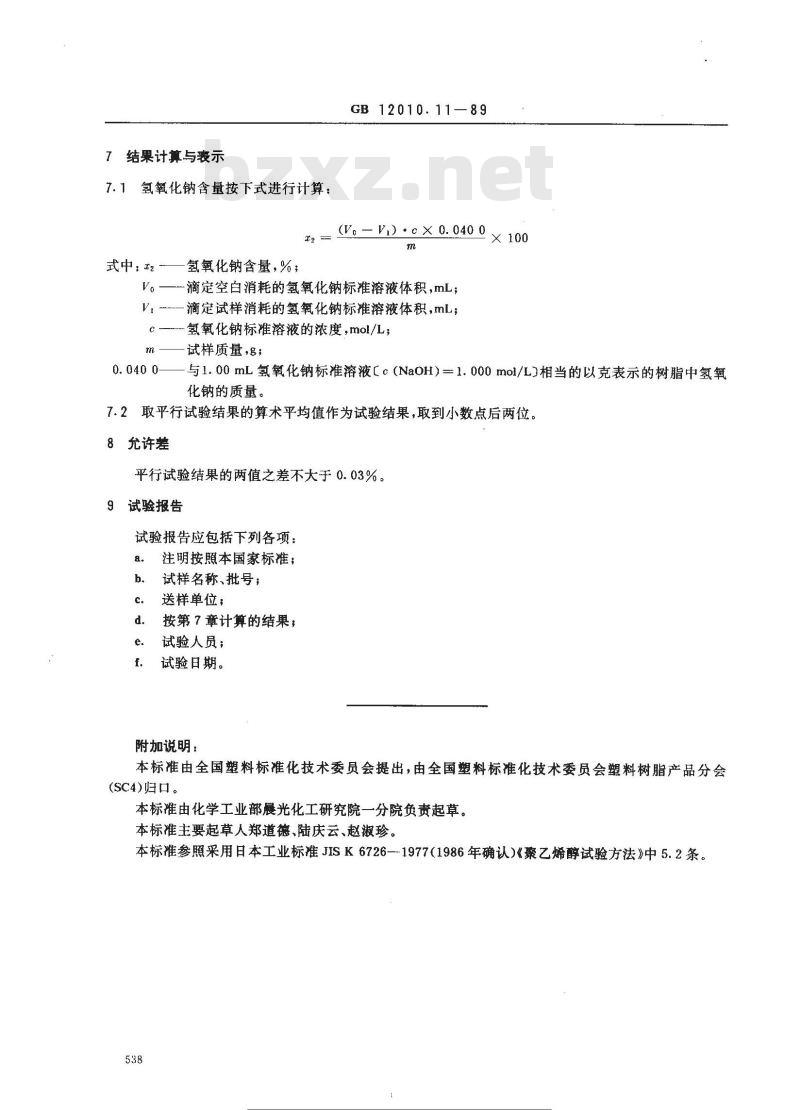

结果计算与表示
氢氧化钠含量按下式进行计算：GB 12010.11—89
(V。- V) : c × 0. 040 0
× 100
式中：a2
氢氧化钠含量，%；
滴定空白消耗的氢氧化钠标准溶液体积，mL；滴定试样消耗的氢氧化钠标准溶液体积，mL；氢氧化钠标准溶液的浓度，mol/L；试样质量，g；
与1.00mL氢氧化钠标准溶液Cc（NaOH）=1.000mo1/L)相当的以克表示的树脂中氢氧0. 040 0—
化钠的质量。
7.2取平行试验结果的算术平均值作为试验结果，取到小数点后两位。8允许差
平行试验结果的两值之差不大于0.03%。9试验报告
试验报告应包括下列各项：
注明按照本国家标准；
试样名称、批号；
送样单位；
按第7章计算的结果，
试验人员；
试验日期。
附加说明：Www.bzxZ.net
本标准由全国塑料标准化技术委员会提出，由全国塑料标准化技术委员会塑料树脂产品分会(SC4)归口。
本标准由化学工业部展光化工研究院一分院负责起草。本标准主要起草人郑道德、陆庆云、赵淑珍。本标准参照采用日本工业标准JISK6726—1977(1986年确认)《聚乙烯醇试验方法》中5.2条。538
标准搜零网
还准行
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
