标准号:
HG 20606-1997
标准名称:
钢制管法兰用非金属平垫片(欧洲体系)
标准类别:
化工行业标准(HG)
英文名称:
Non-metallic flat gaskets for steel pipe flanges (European system)标准状态:
已作废-
发布日期:
1997-12-27 -
实施日期:
1998-02-01 -
作废日期:
2009-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
227.48 KB
替代情况:
HGJ 44-76-91 HG 5001-5028-58 被HG/T20592~20635-2009替代采标情况:
ISO 7005-1-92 NEQ ANSI B16.5

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了钢制管法兰(欧洲体系)用非金属平垫片的型式、尺寸和技术要求。 HG 20606-1997 钢制管法兰用非金属平垫片(欧洲体系) HG20606-1997

部分标准内容:

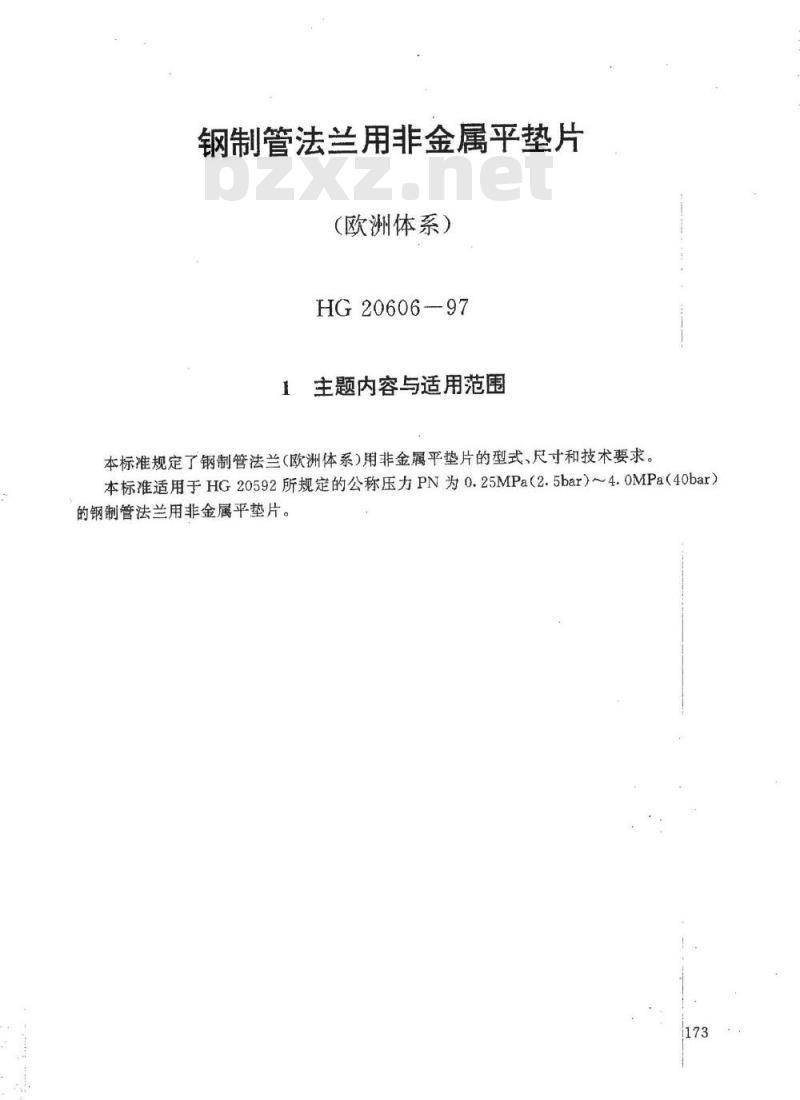

钢制管法兰用非金属平垫片
(欧洲体系)
HG20606-97
主题内容与适用范围
本标准规定了钢制管法兰(欧洲体系)用非金属平垫片的型式、尺寸和技术要求。本标准适用于HG20592所规定的公称压力PN为0.25MPa(2.5bar)~4.0MPa(40bar)的钢制管法兰用非金属平垫片。GB539
GB3985
HG20592
《耐油石棉橡胶板》
《石棉橡胶板》

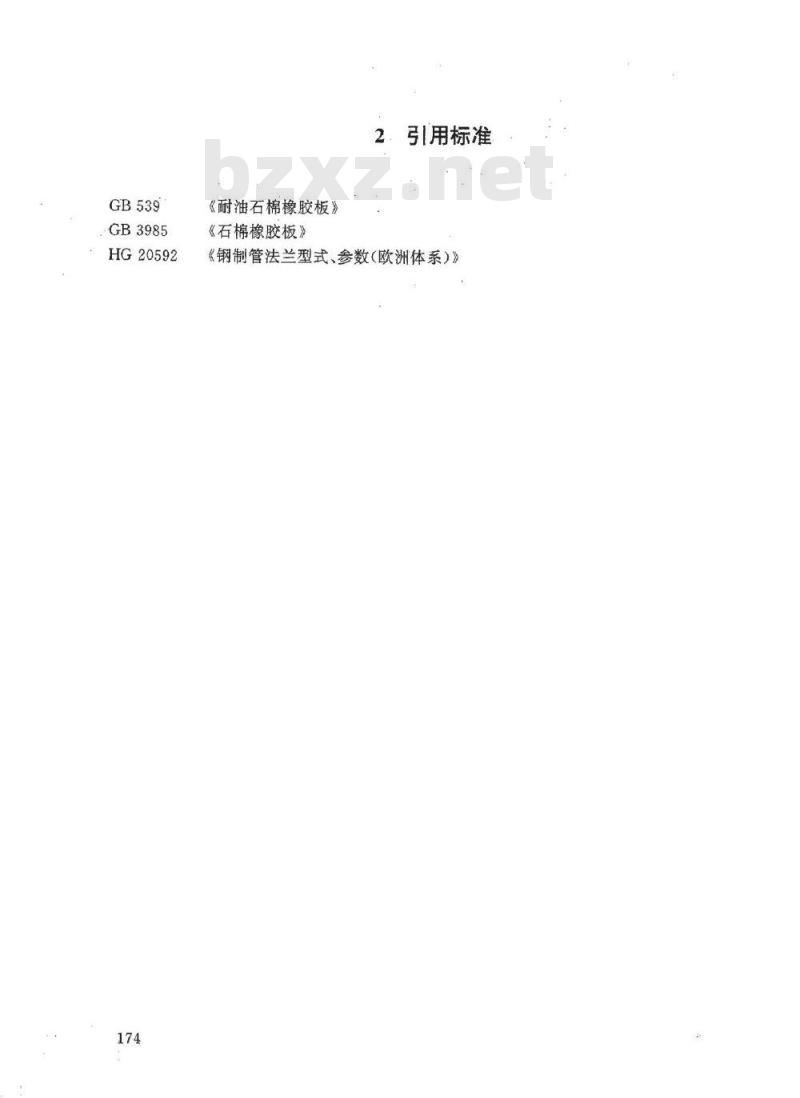

引用标准
《钢制管法兰型式、参数(欧洲体系)》3.0.1材料

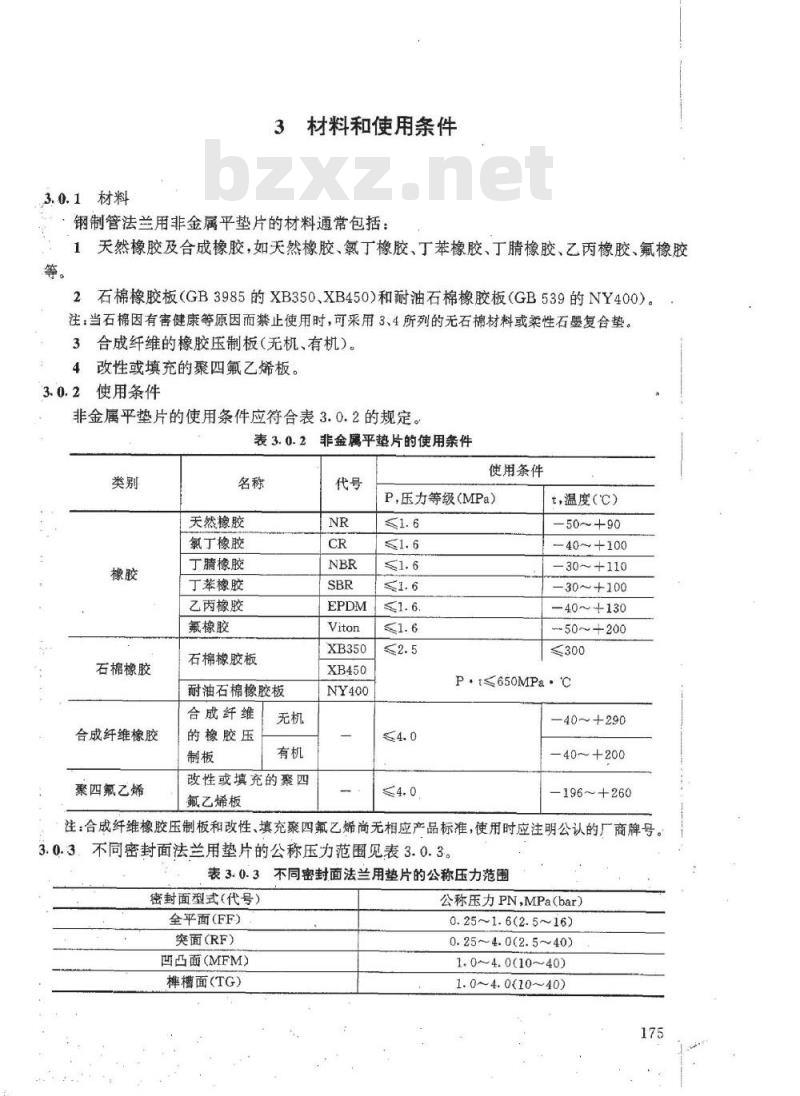

3材料和使用条件
钢制管法兰用非金属平垫片的材料通常包括:1天然橡胶及合成橡胶,如天然橡胶、氯丁橡胶、丁苯橡胶、丁腈橡胶、乙丙橡胶、氟橡胶等。
2石棉橡胶板(GB3985的XB350、XB450)和耐油石棉橡胶板(GB539的NY400)。注,当石棉因有害健康等原因而止使用时,可采用3、4所列的无石棉材料或柔性石墨复合势。3合成纤维的橡胶压制板(无机、有机)。4改性或填充的聚四氟乙烯板。
3.0.2使用条件
非金属平垫片的使用条件应符合表3.0.2的规定。表3.0.2非金属平垫片的使用条件类别
石棉橡胶
合成纤维橡胶
聚四氟乙烯
天然橡胶
氯丁橡胶
丁腈橡胶
丁苯橡胶
乙丙橡胶
氟橡胶
石棉橡胶板
耐油石棉橡胶板
合成纤维
的橡胶压
改性或填充的聚四
氟乙烯板
使用条件
P,压力等级(MPa)
t,温度(℃)
50~+90
-40~+100
-30~+110
30~~+100
—40~+130
50~+200
P.t<650MPa.℃
-40~+290
—40~+200
196~+260
注:合成纤维橡胶压制板和改性、填充聚四氟乙烯尚无相应产品标准,使用时应注明公认的厂商牌号。3.0.3不同密封面法兰用垫片的公称压力范围见表3.0.3。表30.3不同密封面法兰用垫片的公称压力范围密封面型式(代号)bzxz.net
全平面(FF)
突面(RF)
凹凸面(MFM)
榨槽面(TG)
公称压力PN,MPa(bar)
0.25~1.6(2.5~16)
0.254.0(2.5~40)
1.0~4.0(10~40)
1.0~4.0(10~40)

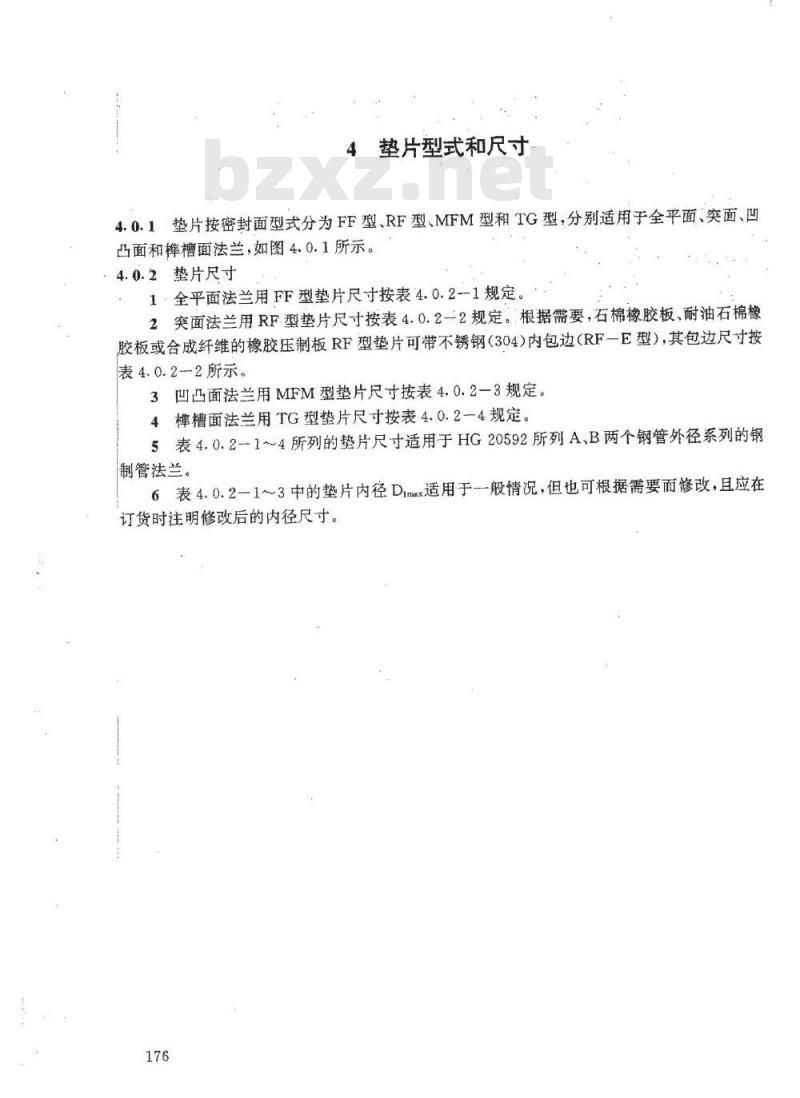

4垫片型式和尺寸
4.0.1垫片按密封面型式分为FF型、RF型、MFM型和TG型,分别适用于全平面、突面、凹凸面和槽面法兰,如图4.0.1所示。,4.0.2垫片尺寸
1·全平面法兰用FF型垫片尺寸按表4.0.2--1规定。2突面法兰用RF型垫片尺寸按表4.0.2-2规定。根据需要,石棉橡胶板、耐油石棉橡胶板或合成纤维的橡胶压制板RF型垫片可带不锈钢(304)内包边(RF一E型),其包边尺寸按表4.0.2-2所示。
3凹凸面法兰用MFM型垫片尺寸按表4.0.2—3规定。4样槽面法兰用TG型垫片尺寸按表4.0.2一4规定。5表4.0.2--1~4所列的垫片尺寸适用于HG20592所列A、B两个钢管外径系列的钢制管法兰。
6表4.0.2一1~3中的垫片内径D1mx适用于般情况,但也可根据需要而修改,且应在订货时注明修改后的内径尺寸。176
a.FF型(全平面)
b.RF、MFM、TG型(突面、
凹凸面、裤槽面)
C.RF-E型(突面,带内包边)
垫片的型式
表4.0.2-1
全平面法兰用FF型垫片尺寸
PN0. 25MPa(2.5bar)
螺栓孔
螺孔中
螺栓孔
心圆直径
PN0.6MPa(6bar)
螺栓孔
螺栓孔
螺栓孔中
心圆直径
续表4.0.2—1
PN1.0MPa(10bar)
螺栓孔
螺栓孔
螺栓孔中
心圆直径
PN1.6MPa(16bar)
螺栓孔
螺栓孔螺栓孔中
心圆直径
表4.0.22
突面法兰用RF和RF-E型垫片尺寸公称压力PN,MPa(bar)
垫片外径Dz
公称通径
公称通径
表4.0.2-3凹凸面法兰用MFM型垫片尺寸垫片内径
表4.0.2—4
垫片外径
样槽面法兰用TG型垫片尺寸
垫片内径
垫片外径
垫片厚度
垫片厚度
技术要求
5.0.1FF型和RF型垫片的尺寸偏差按表5.0.1规定表5.0.1FF型和RF型势片的尺寸极限偏差≤DN300
内径D
外径D2
全平面螺栓中心圆直径K
相邻螺栓孔中心距
5.0.2MFM型和TG型垫片的尺寸极限偏差按表5.0.2规定,表5.0.2MFM型和TG型垫片的尺寸极限偏差内径Di极限偏差
≥DN350
外径D:极限偏差
5.0.3垫片的厚度极限偏差为士0.20mm,同-垫片的厚度差应不大于0.20mm。5.0.4垫片表面应平整,无翘曲变形,不允许有疙瘩、裂缝、气泡、外来杂质及其它可能影响使用的缺陷。边缘切割应整齐。
5.0.5垫片应由整张板材制成,不允许拼接。外径大于1500mm的垫片,如需拼接,应取得需方同意。
标记示例
公称通径100mm、公称压力2.5MPa(25bar)的突面法兰用304不锈钢包边的XB450石棉橡胶板垫片,其标记为:
HG20606
垫片RFE100-2.5
XB450/304
公称通径200mm、公称压力1.0MPa(10bar)的突面法兰用Garlock公司的G3510填充聚四氟乙烯垫片,其标记为:
HG20606
垫片RF
公称通径500mm、公称压力0.6MPa(6bar)的全平面法兰用乙丙橡胶垫片,其标记为:HG20606
垫片FF
公称通径400mm、公称压力1.6MPa(16bar)的凹凸面法兰用Garlock公司IFG5500无机合成纤维橡胶压制板垫片,其标记为:HG20606
垫片MFM
附加说明:本标准提出单位、主编单位和主要起草人提出单位:化工部设备设计技术中心站IFG5500
化工部化工工艺配管设计技术中心站主编单位:化工部设备设计技术中心站主要起草人:应道宴虞军
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
