- HG 3097-1989 110℃以下热水输送管橡胶密封圈材料规范

【化工行业标准(HG)】 110℃以下热水输送管橡胶密封圈材料规范
本网站 发布时间:
2024-08-13 18:31:06
- HG3097-1989
- 已作废
标准号:
HG 3097-1989
标准名称:
110℃以下热水输送管橡胶密封圈材料规范
标准类别:
化工行业标准(HG)
英文名称:
Specification for rubber sealing ring materials for hot water delivery pipes below 110℃标准状态:
已作废-
发布日期:
1989-02-21 -
实施日期:
1989-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
97.66 KB
替代情况:
被HG/T 3097-2006代替

部分标准内容:

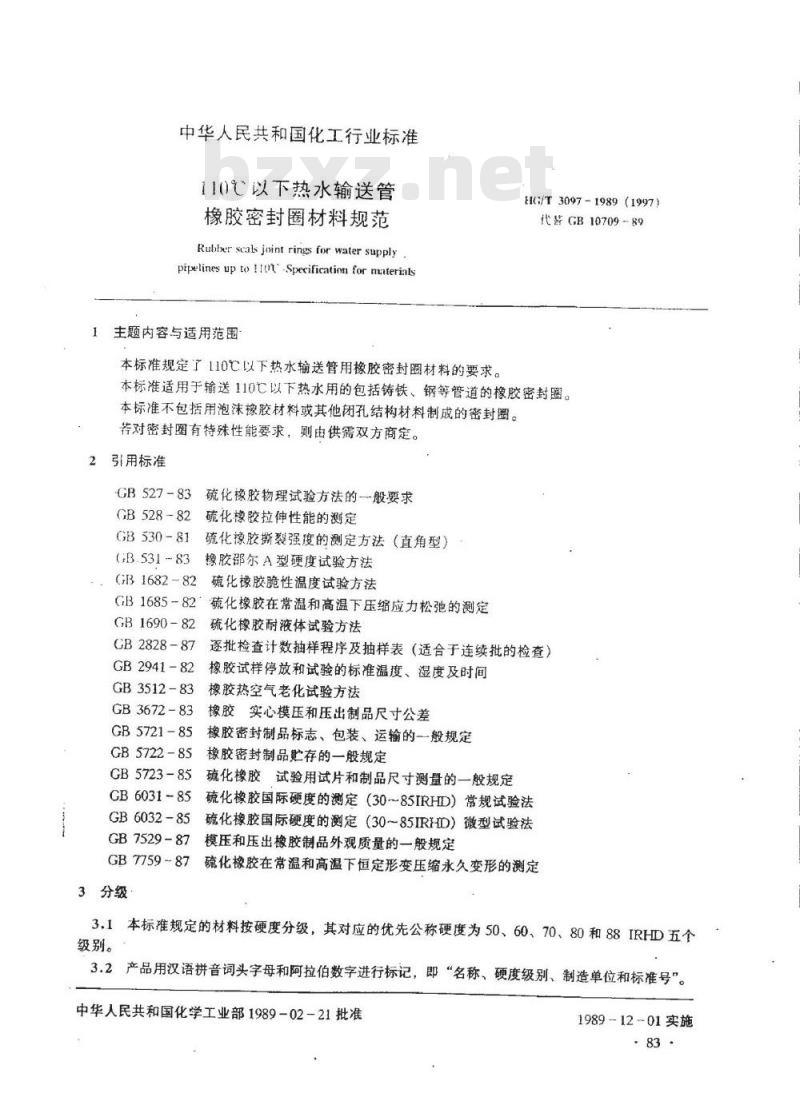

中华人民共和国化工行业标准
110℃以下热水输送管
橡胶密封圈材料规范
Rubtxer scals joint rings for water supplypipelines up to Hlot -Specification for materials主题内容与适用范围
H/T3097-1989(1997)
代路GB10709-89
本标准规定了110℃以下热水输送管用橡胶密封圈材料的要求。本标准适用于输送110亡以下热水用的包括铸铁、钢等管道的橡胶密封圈。本标准不包括用泡沫橡胶材料或其他闭孔结构材料制成的密封圈。芳对密封圈有特殊性能要求,则由供需双方商定。2引用标准
GB527-83硫化橡胶物理试验方法的一般要求GB528-82
GB530-81
GB.531-83
GB1682-82
硫化橡胶拉伸性能的测定
硫化橡胶撕裂强度的测定方法(直角型)橡胶邵尔A型硬度试验方法
GB1685-82
GB1690-82
CGB2828-87
GB2941-82
GB3512-83
GB3672-83
GB5721-85
GB 5722 - 85
CB5723-85
CB6031-85
GB6032-85
GB7529-87
GB7759-87此内容来自标准下载网
3分级
硫化橡胶脆性温度试验方法
硫化橡胶在常温和高温下压缩应力松弛的测定硫化橡胶耐液体试验方法
逐批检查计数抽样程序及抽样表(适合于连续批的检查)橡胶试样停放和试验的标准温度、湿度及时间橡胶热空气老化试验方法
橡胶实心模压和压出制品尺寸公差橡胶密封制品标志、包装、运输的一般规定橡胶密封制品贮存的一般规定
硫化橡胶试验用试片和制品尺寸测量的一般规定硫化橡胶国际硬度的测定(3085IRHD)常规试验法硫化橡胶国际硬度的测定(30~85IRHD)微型试验法模压和压出橡胶制品外观质量的一般规定硫化橡胶在常温和高温下恒定形变压缩永久变形的测定3.1本标准规定的材料按硬度分级,其对应的优先公称硬度为50、60、70、80和88IRHD五个级别。
3.2产品用汉语拼音词头字母和阿拉伯数字进行标记,即“名称、硬度级别、制造单位和标准号\。中华人民共和国化学工业部1989-02-21批准1989-12-01实施

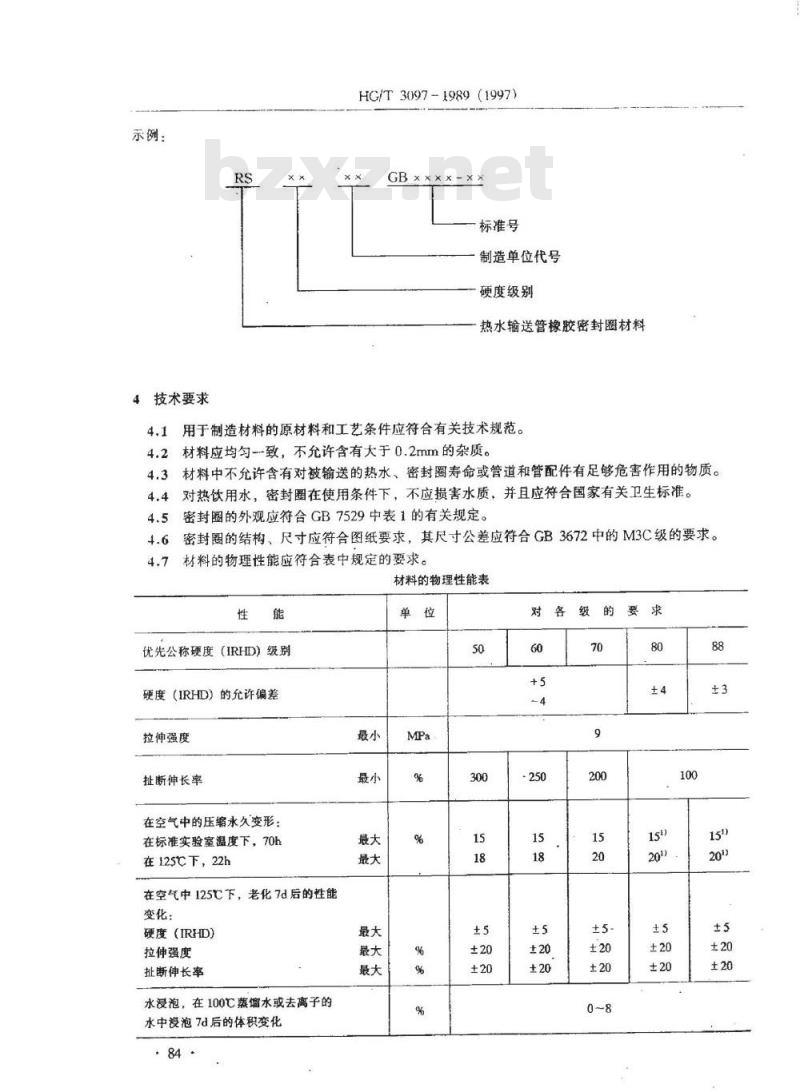

示例:
4技术要求
HG/T3097-1989(1997)
GB ××××-××
标准号
制造单位代号
硬度级别
热水输送管橡胶密封圈材料
4.1用于制造材料的原材料和工艺条件应符合有关技术规范。4.2材料应均匀-致,不允许含有大于0.2mm的杂质。4.3材料中不允许含有对被输送的热水、密封圈寿命或管道和管配件有足够危害作用的物质。4.4对热饮用水,密封圈在使用条件下,不应损害水质,并且应符合国家有关卫生标准。4.5密封圈的外观应符合GB7529中表1的有关规定。4.6密封圈的结构、尺寸应符合图纸要求,其尺寸公差应符合GB3672中的M3C级的要求。4.7材料的物理性能应符合表中规定的要求。材料的物理性能表
优先公称硬度(IRHD)级别
硬度(IRHD)的允许偏差
拉伸强度
扯断伸长率
在空气中的压缩永久变形:
在标准实验室温度下,70h
在125℃下,22h
在空气中125C下,老化7d后的性能变化:
硬度(IRHD)
拉伸强度
扯断伸长率
水浸泡,在100C蒸馏水或去离子的水中浸泡7d后的体积变化
撕裂强度
压缩应力松弛”:
在标准实验室温度下,7d
在125℃下,7d
-25℃低温脆性
HG/T3097-1989(1997)
注:1)此项要求仅在材料直接起密封作用时适用。2)必测,积累数再补充。

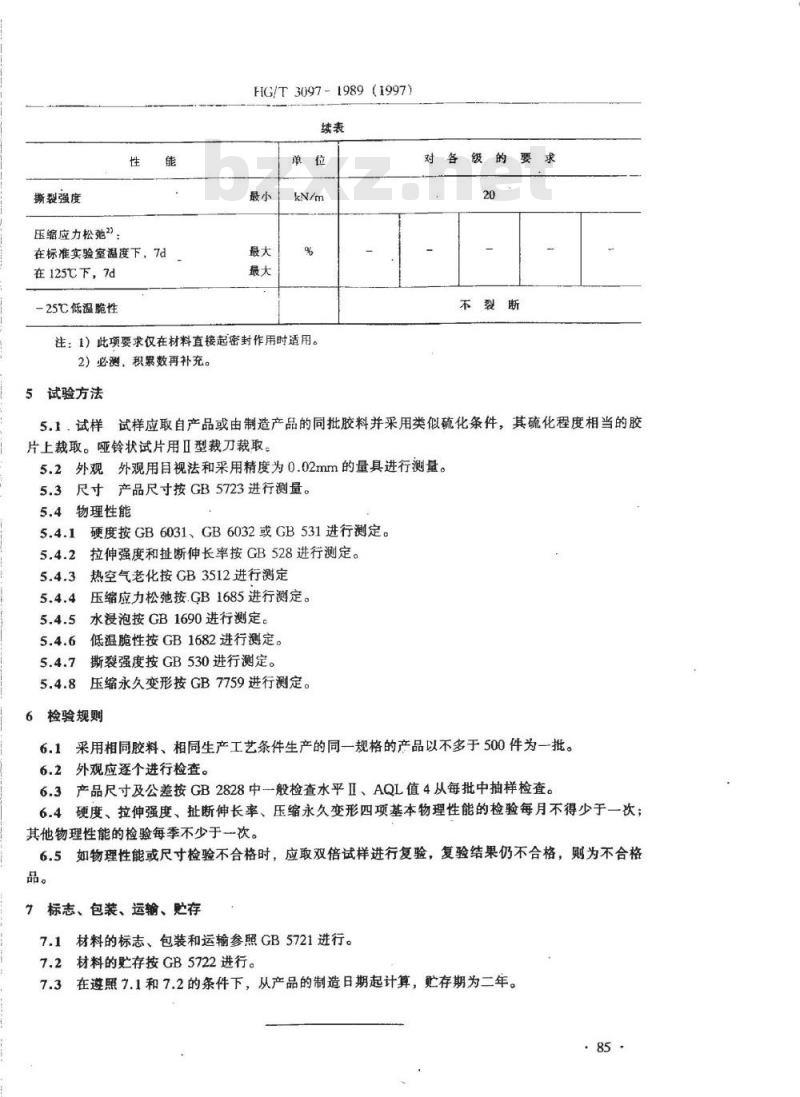

5试验方法
对各级的要求
不裂断
5.1.试样,试样应取自产品或由制造产品的同批胶料并采用类似硫化条件,其硫化程度相当的胶片上裁取。哑铃状试片用Ⅱ型裁刀裁取。5.2外观外观用目视法和采用精度为0.02mm的量具进行测量。5.3尺寸产品尺寸按GB5723进行测量。5.4物理性能
硬度按GB6031、GB6032或GB531进行测定。拉伸强度和扯断伸长率按GB528进行测定。热空气老化按GB3512进行测定
压缩应力松弛按.GB1685进行测定。水浸泡按GB1690进行测定。
低温脆性按GB1682进行测定。
撕裂强度按GB530进行测定。
压缩永久变形按GB7759进行测定。6检验规则
6.1采用相同胶料、相同生产工艺条件生产的同一规格的产品以不多于500件为一批。6.2外观应逐个进行检查。
6.3产品尺寸及公差按GB2828中一般检查水平Ⅱ、AQL值4从每批中抽样检查。6.4硬度、拉伸强度、扯断伸长率、压缩永久变形四项基本物理性能的检验每月不得少于一次;其他物理性能的检验每季不少于一次。6.5如物理性能或尺寸检验不合格时,应取双倍试样进行复验,复验结果仍不合格,则为不合格品。
7标志、包装、运输、存
7.1材料的标志、包装和运输参照GB5721进行。7.2材料的贮存按GB5722进行。
7.3在遵照7.1和7.2的条件下,从产品的制造日期起计算,贮存期为二年, 85

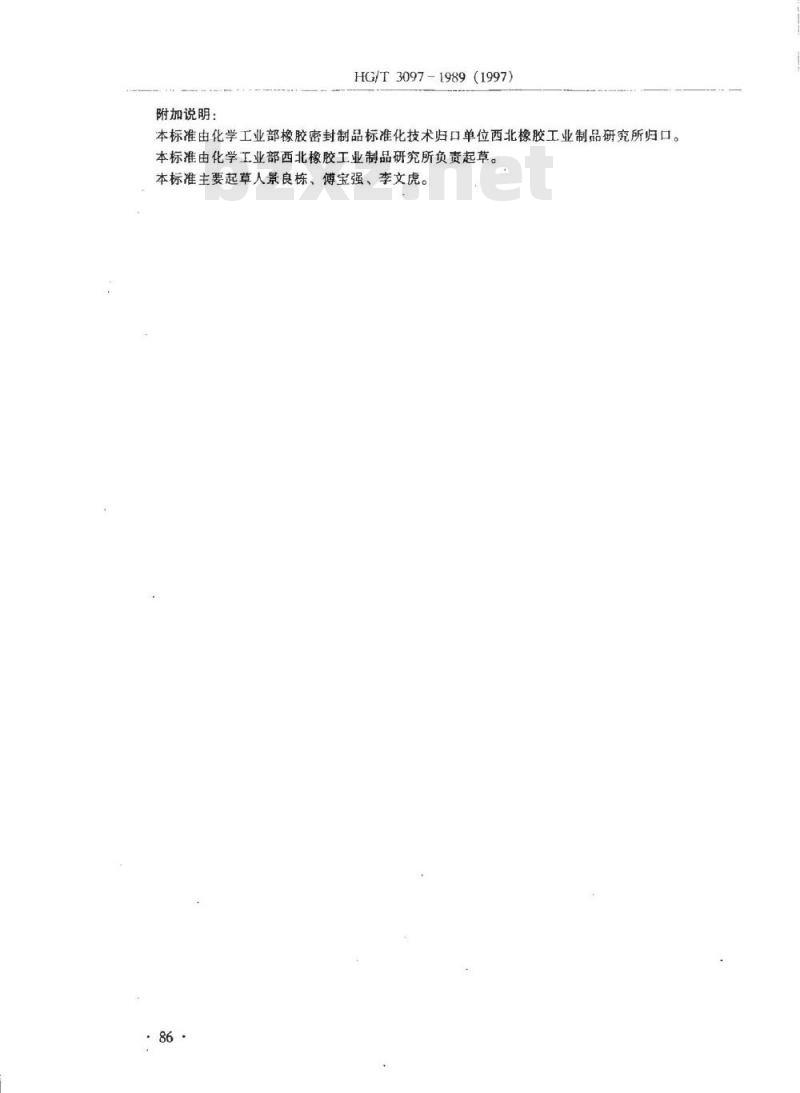

附加说明:
HG/T3097-1989(1997)
本标准由化学工业部橡胶密封制品标准化技术归口单位西北橡胶工业制品研究所归口。本标准由化学工业部西北橡胶工业制品研究所负责起草。本标准主要起草人景良栋、傅宝强、李文虎。86
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
110℃以下热水输送管
橡胶密封圈材料规范
Rubtxer scals joint rings for water supplypipelines up to Hlot -Specification for materials主题内容与适用范围
H/T3097-1989(1997)
代路GB10709-89
本标准规定了110℃以下热水输送管用橡胶密封圈材料的要求。本标准适用于输送110亡以下热水用的包括铸铁、钢等管道的橡胶密封圈。本标准不包括用泡沫橡胶材料或其他闭孔结构材料制成的密封圈。芳对密封圈有特殊性能要求,则由供需双方商定。2引用标准
GB527-83硫化橡胶物理试验方法的一般要求GB528-82
GB530-81
GB.531-83
GB1682-82
硫化橡胶拉伸性能的测定
硫化橡胶撕裂强度的测定方法(直角型)橡胶邵尔A型硬度试验方法
GB1685-82
GB1690-82
CGB2828-87
GB2941-82
GB3512-83
GB3672-83
GB5721-85
GB 5722 - 85
CB5723-85
CB6031-85
GB6032-85
GB7529-87
GB7759-87此内容来自标准下载网
3分级
硫化橡胶脆性温度试验方法
硫化橡胶在常温和高温下压缩应力松弛的测定硫化橡胶耐液体试验方法
逐批检查计数抽样程序及抽样表(适合于连续批的检查)橡胶试样停放和试验的标准温度、湿度及时间橡胶热空气老化试验方法
橡胶实心模压和压出制品尺寸公差橡胶密封制品标志、包装、运输的一般规定橡胶密封制品贮存的一般规定
硫化橡胶试验用试片和制品尺寸测量的一般规定硫化橡胶国际硬度的测定(3085IRHD)常规试验法硫化橡胶国际硬度的测定(30~85IRHD)微型试验法模压和压出橡胶制品外观质量的一般规定硫化橡胶在常温和高温下恒定形变压缩永久变形的测定3.1本标准规定的材料按硬度分级,其对应的优先公称硬度为50、60、70、80和88IRHD五个级别。
3.2产品用汉语拼音词头字母和阿拉伯数字进行标记,即“名称、硬度级别、制造单位和标准号\。中华人民共和国化学工业部1989-02-21批准1989-12-01实施
示例:
4技术要求
HG/T3097-1989(1997)
GB ××××-××
标准号
制造单位代号
硬度级别
热水输送管橡胶密封圈材料
4.1用于制造材料的原材料和工艺条件应符合有关技术规范。4.2材料应均匀-致,不允许含有大于0.2mm的杂质。4.3材料中不允许含有对被输送的热水、密封圈寿命或管道和管配件有足够危害作用的物质。4.4对热饮用水,密封圈在使用条件下,不应损害水质,并且应符合国家有关卫生标准。4.5密封圈的外观应符合GB7529中表1的有关规定。4.6密封圈的结构、尺寸应符合图纸要求,其尺寸公差应符合GB3672中的M3C级的要求。4.7材料的物理性能应符合表中规定的要求。材料的物理性能表
优先公称硬度(IRHD)级别
硬度(IRHD)的允许偏差
拉伸强度
扯断伸长率
在空气中的压缩永久变形:
在标准实验室温度下,70h
在125℃下,22h
在空气中125C下,老化7d后的性能变化:
硬度(IRHD)
拉伸强度
扯断伸长率
水浸泡,在100C蒸馏水或去离子的水中浸泡7d后的体积变化
撕裂强度
压缩应力松弛”:
在标准实验室温度下,7d
在125℃下,7d
-25℃低温脆性
HG/T3097-1989(1997)
注:1)此项要求仅在材料直接起密封作用时适用。2)必测,积累数再补充。
5试验方法
对各级的要求
不裂断
5.1.试样,试样应取自产品或由制造产品的同批胶料并采用类似硫化条件,其硫化程度相当的胶片上裁取。哑铃状试片用Ⅱ型裁刀裁取。5.2外观外观用目视法和采用精度为0.02mm的量具进行测量。5.3尺寸产品尺寸按GB5723进行测量。5.4物理性能
硬度按GB6031、GB6032或GB531进行测定。拉伸强度和扯断伸长率按GB528进行测定。热空气老化按GB3512进行测定
压缩应力松弛按.GB1685进行测定。水浸泡按GB1690进行测定。
低温脆性按GB1682进行测定。
撕裂强度按GB530进行测定。
压缩永久变形按GB7759进行测定。6检验规则
6.1采用相同胶料、相同生产工艺条件生产的同一规格的产品以不多于500件为一批。6.2外观应逐个进行检查。
6.3产品尺寸及公差按GB2828中一般检查水平Ⅱ、AQL值4从每批中抽样检查。6.4硬度、拉伸强度、扯断伸长率、压缩永久变形四项基本物理性能的检验每月不得少于一次;其他物理性能的检验每季不少于一次。6.5如物理性能或尺寸检验不合格时,应取双倍试样进行复验,复验结果仍不合格,则为不合格品。
7标志、包装、运输、存
7.1材料的标志、包装和运输参照GB5721进行。7.2材料的贮存按GB5722进行。
7.3在遵照7.1和7.2的条件下,从产品的制造日期起计算,贮存期为二年, 85
附加说明:
HG/T3097-1989(1997)
本标准由化学工业部橡胶密封制品标准化技术归口单位西北橡胶工业制品研究所归口。本标准由化学工业部西北橡胶工业制品研究所负责起草。本标准主要起草人景良栋、傅宝强、李文虎。86
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
