【化工行业标准(HG)】 天青石矿石中硫酸盐含量的测定 硫酸钡重量法

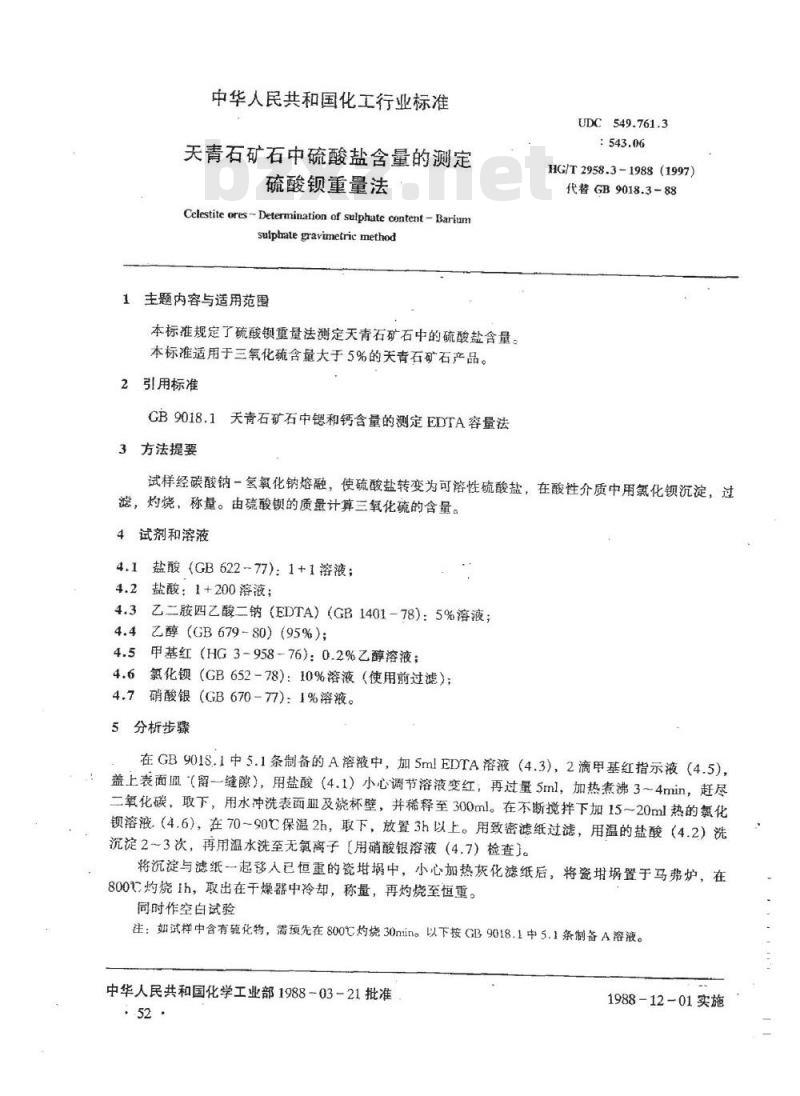

中华人民共和国化工行业标准
天青石矿石中硫酸盐含量的测定硫酸钡重量法
Celestite ores-Determination ef sulphate content-Bariumsuiphate gravimetric method
1主题内容与适用范围
本标准规定了硫酸钡重量法测定天青石矿石中的硫酸盐含量。本标准适用于三氧化硫含量大于5%的天青石矿石产品。2引用标准
GB9018.1天青石矿石中锶和钙含量的测定EDTA容量法3方法提要
UDC549.761.3
：543.06
HG/T2958.3-1988(1997)
代替GB9018.3-88
试样经碳酸钠一氢氧化钠熔融，使硫酸盐转变为可溶性硫酸盐，在酸性介质中用氯化钡沉淀，过滤，灼烧，称量。由硫酸钡的质量计算三氧化硫的含量。4试剂和溶液
4.1盐酸(GB622-77)：1+1溶液；4.2盐酸：1+200溶液；
乙二胺四乙酸二钠（EDTA）（GB1401-78）：5%溶液；4.3
乙醇（GB679-80）（95%)；
4.5甲基红（HG3-958-76)：0.2%乙醇溶液；4.6氯化钡（GB652-78)：10%溶液（使用前过滤）；4.7硝酸银（GB670-77)：1%溶液。5分析步骤
在GB901S.1中5.1条制备的A溶液中，加5mlEDTA溶液（4.3)，2滴甲基红指示液（4.5)，盖上表面血（留一缝隙），用盐酸（4.1）小心调节溶液变红，再过量5ml，加热煮沸3～4min，赶尽二氧化碳，取下，用水冲洗表面皿及烧杯壁，并稀释至300ml。在不断搅拌下加15～20ml热的氯化溶液（4.6），在70~90C保温2h，取下，放置3h以上。用致密滤纸过滤，用温的盐酸（4.2）洗沉淀2～3次，再用温水洗至无氯离子【用硝酸银溶液（4.7）检查】。将沉淀与滤纸一起移入已恒重的瓷地埚中，小心加热灰化滤纸后，将瓷置于马弗炉，在800℃灼烧1h，取出在干燥器中冷却，称量，再灼烧至恒重。同时作空白试验
往：如试样中含有殖化物，需预先在800灼烧30nin。以下按GB9018.1中5.1条制备A溶液。中华人民共和国化学工业部1988-03-21批准·52·
1988-12-01实施

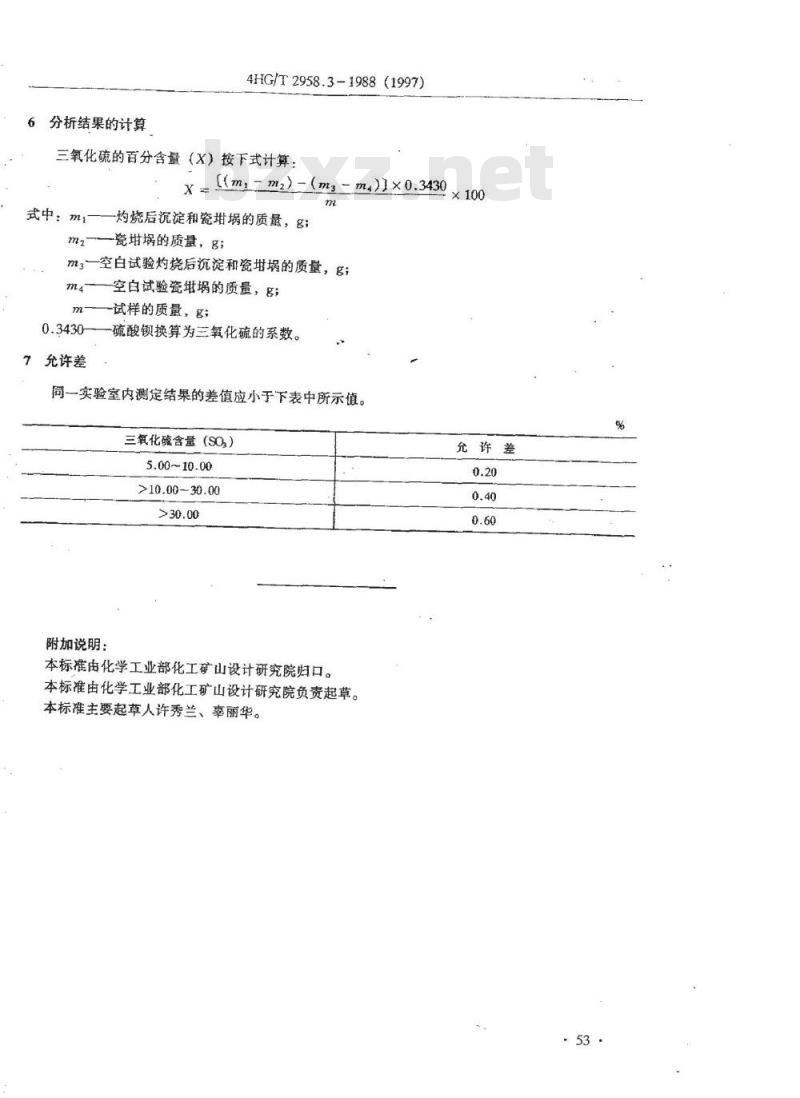

分析结果的计算
4HG/T2958.3-1988（1997)
三氧化硫的百分含量（X）按下式计算：X
式中：ml-
【(m-m2)-(m-m)】×0.3430
一灼烧后沉淀和瓷措埚的质量，g；m
一瓷地埚的质量，g；
m3—空白试验灼烧后沉淀和瓷培的质量，g；一空白试验瓷塔的质量，g；
m-试样的质量，g;
0.3430—硫酸锁换算为三氧化硫的系数。充许差
同一实验室内测定结果的差值应小于下表中所示值。三氧化硫含量（SO）
5.0010.00
>10.00~30.00bZxz.net
附加说明：
本标准由化学工业部化工矿山设计研究院归口。本标准由化学工业部化工矿山设计研究院负责起草。本标准主要起草人许秀兰、辜丽华。允许差
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
