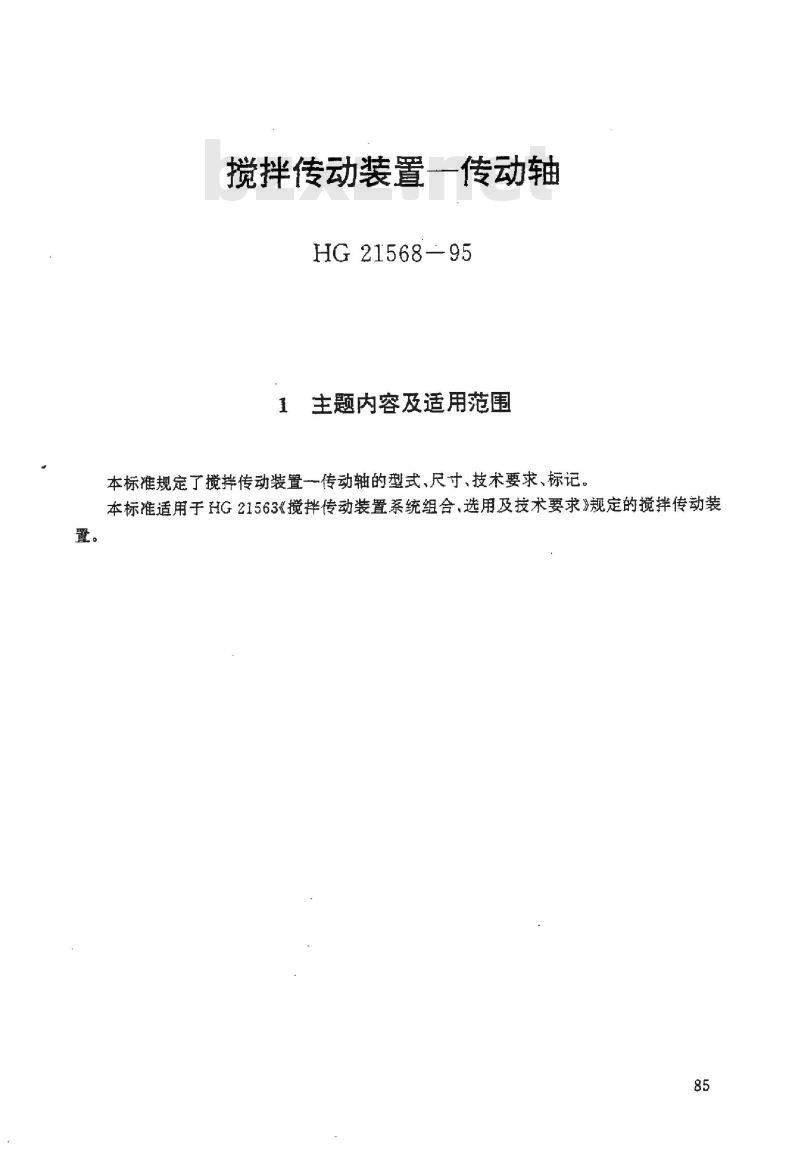

搅拌传动装置一传动轴
HG21568-95
1主题内容及适用范围
本标准规定了搅拌传动装置一传动轴的型式、尺寸、技术要求、标记,本标准适用于HG21563《搅拌传动装置系统组合,选用及技术要求》规定的搅拌传动装85
HG 21537.7
HG 21537.8
HG21563
HG21565
HG21566
HG21567
HG21569.1
HG21570
HG 21571

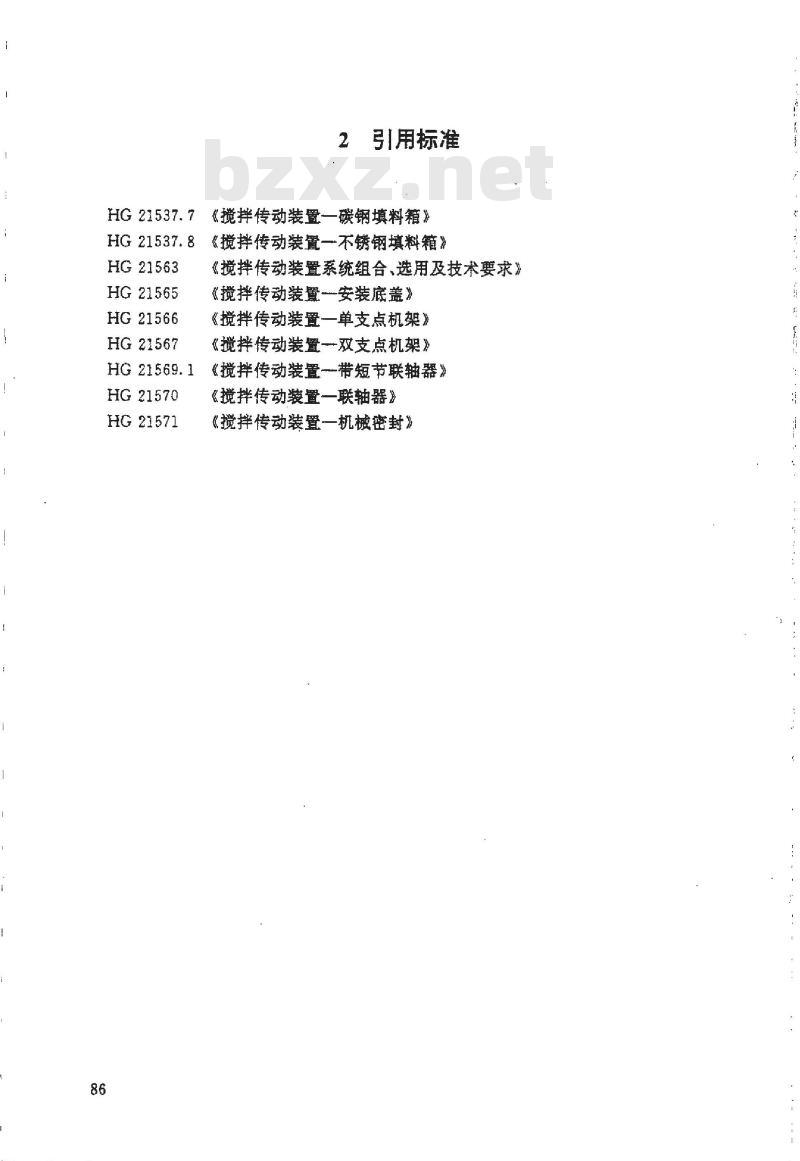

引用标准
《搅拌传动装置一碳钢填料箱》《搅拌传动装置一不锈钢填料箱》《搅拌传动装置系统组合、选用及技术要求》《搅拌传动装置一安装底盖》
《搅拌传动装置一单支点机架》《搅拌传动装置一双支点机架》《搅拌传动装置一带短节联轴器》《搅拌传动装置一联轴器》
《搅拌传动装置一机械密封》wwW.bzxz.Net

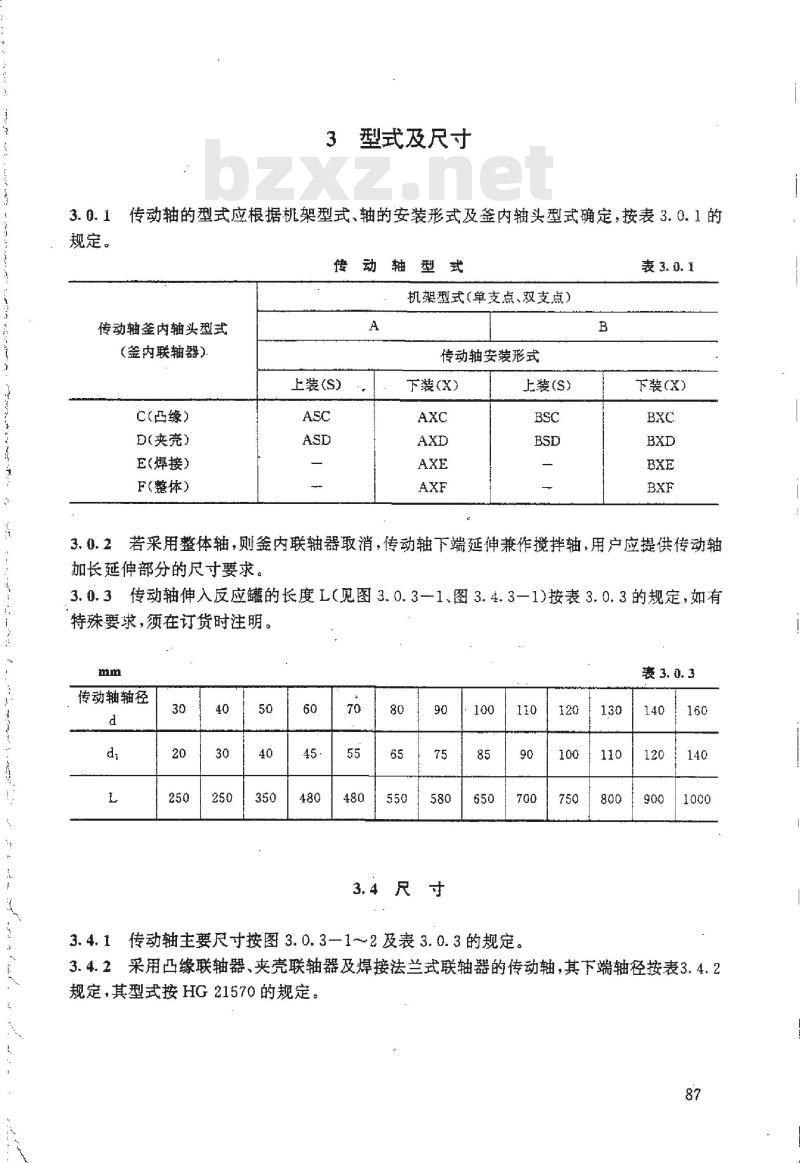

型式及尺寸
传动轴的型式应根据机架型式、轴的安装形式及签内轴头型式确定,按表3.0.1的3.0.1
规定。
传动轴型式
机架型式(单支点、双支点)
传动轴釜内轴头型式
(釜内联轴器)
C(凸缘)
D(爽壳)
E(焊接)
F(整体)
上装(S)
传动轴安装形式
下装(X)
上装(S)
下装(X)
若采用整体轴,则签内联轴器取消,传动轴下端延伸兼作搅拌轴,用户应提供传动轴3. 0.2
加长延伸部分的尺寸要求。

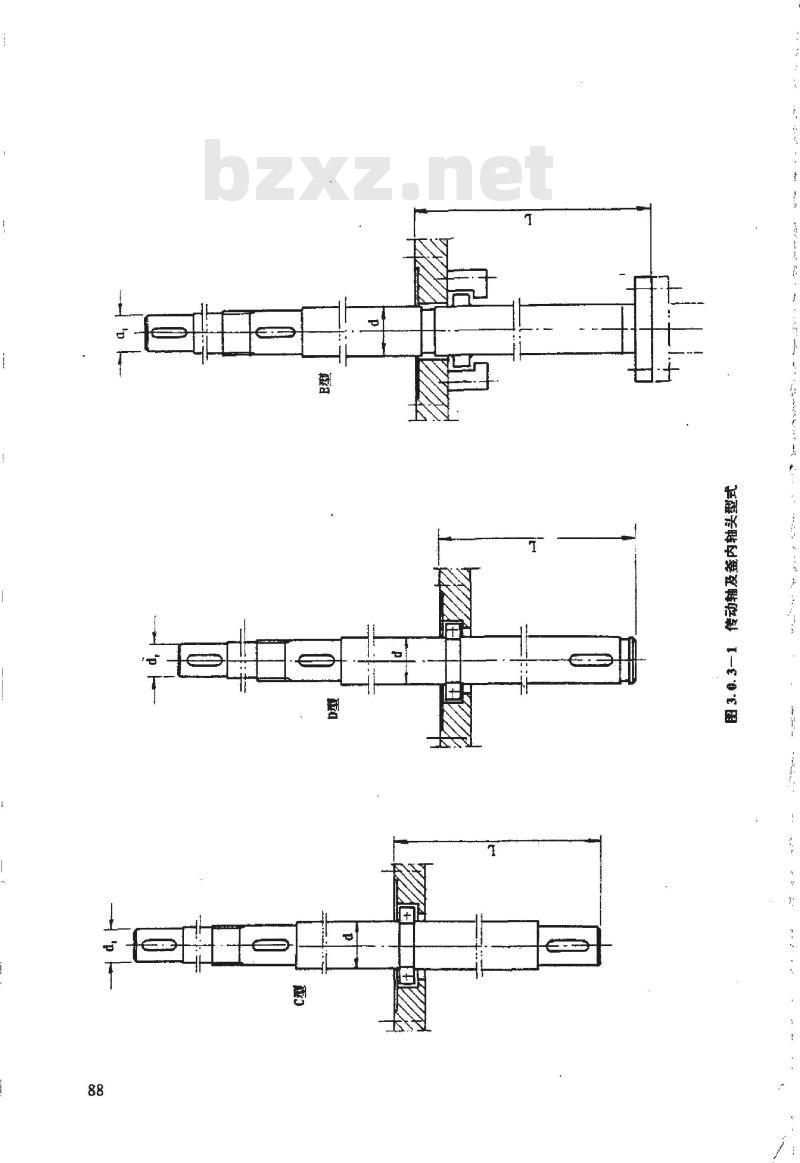

3.0.3传动轴伸入反应罐的长度L(见图3.0.3-1、图3.4.3-1)按表3.0.3的规定,如有特殊要求,须在订货时注明。
传动轴轴径
3.4尺寸
3.4.1传动轴主要尺寸按图3.0.3-1~2及表3.0.3的规定,120
3.4.2采用凸缘联轴器、夹壳联轴器及焊接法兰式联轴器的传动轴,其下端轴径按表3.4.2规定,其型式按HG21570的规定。87
传动轴轴径d
凸缘联轴器
夹壳联轴器
焊接法兰式联轴器

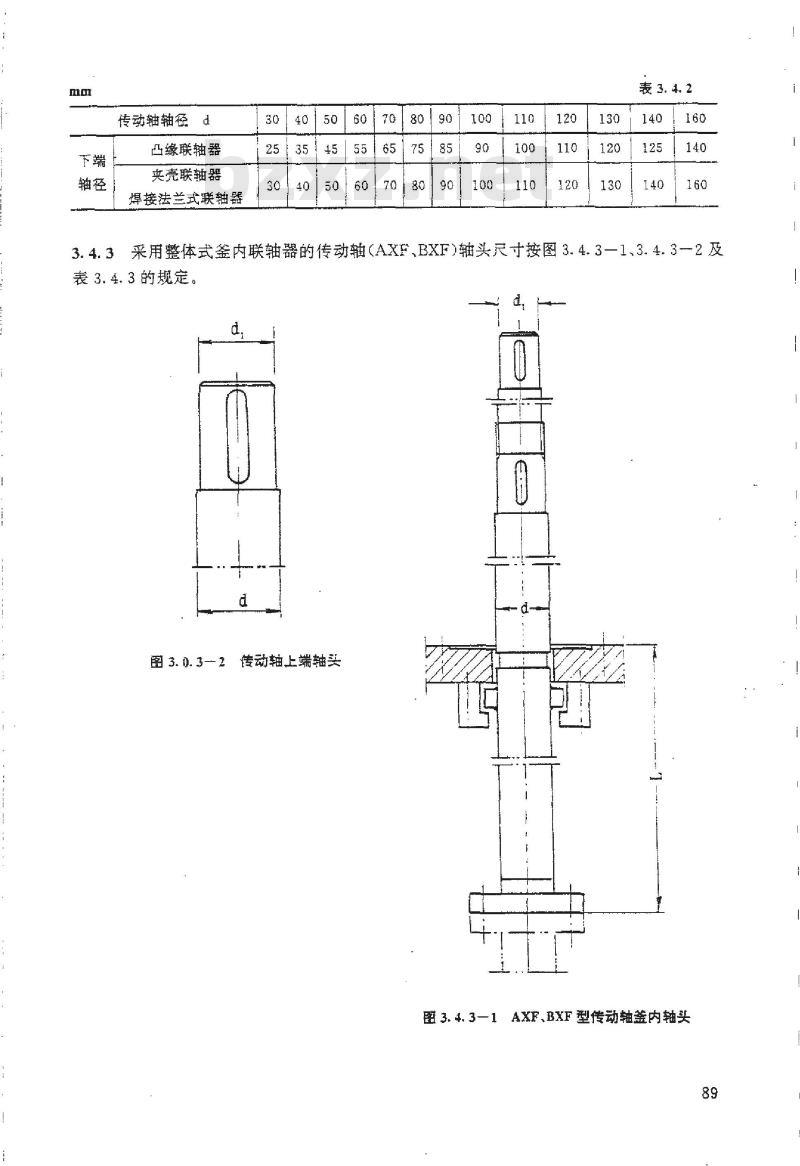

3.4.3采用整体式签内联轴器的传动轴(AXF、BXF)轴头尺寸按图3.4.31、3.4.3-2及表3.4.3的规定。
图3.0.32传动轴上端轴头
图3.4.3—1AXF、BXF型传动轴釜内轴头89
图3.4.3--2AXF、BXF型签内轴头详图轴径
2801245
(H8/17)
AXFBXF型釜内轴头尺寸(mm)
许用扭矩
技术要求
4.0.1传动轴的材料一般选用35、40、45、40Cr、1Cr13和0Cr18Ni9.0Cr17Ni12Mo2等。其化学成份和机械性能应符合相应标准规定。若选用其他材料,应在订货时说明。4.0、2传动轴的尺寸公差按图纸规定,未注尺寸公差按GB1804的IT12级规定。4.0.3传动轴的表面光洁度按图纸的规定。4.0.4传动轴的直线度允差不得超过0.1mm/m。4.0.5传动轴上装配面的同轴度允差按GB1184的第8级公差等级选取。4.0.6采用填料密封时,密封处轴段的硬度按下列规定:轴材料采用35、40、45,1Cr13和40Cr时,密封处需经调质处理,硬度为HB190~~250(中碳钢)和240~290(铬钢);采用奥氏体不锈钢时,需采用镀硬质铬等硬化处理。4.0.7AXF、BXF型传动轴两轴头联接用的紧固件按表4.0.7的规定。表4.0.7
材质或强度等级
8.8级(GB5782)
8级(GB6170)
A2--50、A2—70(GB5782)
OCr18Ni9(GB6170)
HG21568--95传动轴
5标记及标记示例
5.1标记
传动轴材料代号按表5.1的规定。材料牌号
5.2标记示例
一材料代号(见表5.1)
轴伸长度L(mm)
取规定值时,此项可省略
轴径d(mm)
机架公称直径(mm)
传动轴型号(见表3.0.1)
OCr18Ni9
OCr17Ni12Mo2
上装式配用A型机架,下端轴头采用夹壳联轴器的传动轴、轴径60mm、机架公称真径300mm、传动轴伸入签内长度为1000mm、材质为35钢,其标记为:HG21568—-95
ASD300-60/1000--35
附加说明
本标准提出单位、主编单位
和主要起草人
提出单位:化工部设备设计技术中心站主编单位:化工部设备设计技术中心站主要起草人:虞军应道宴
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
