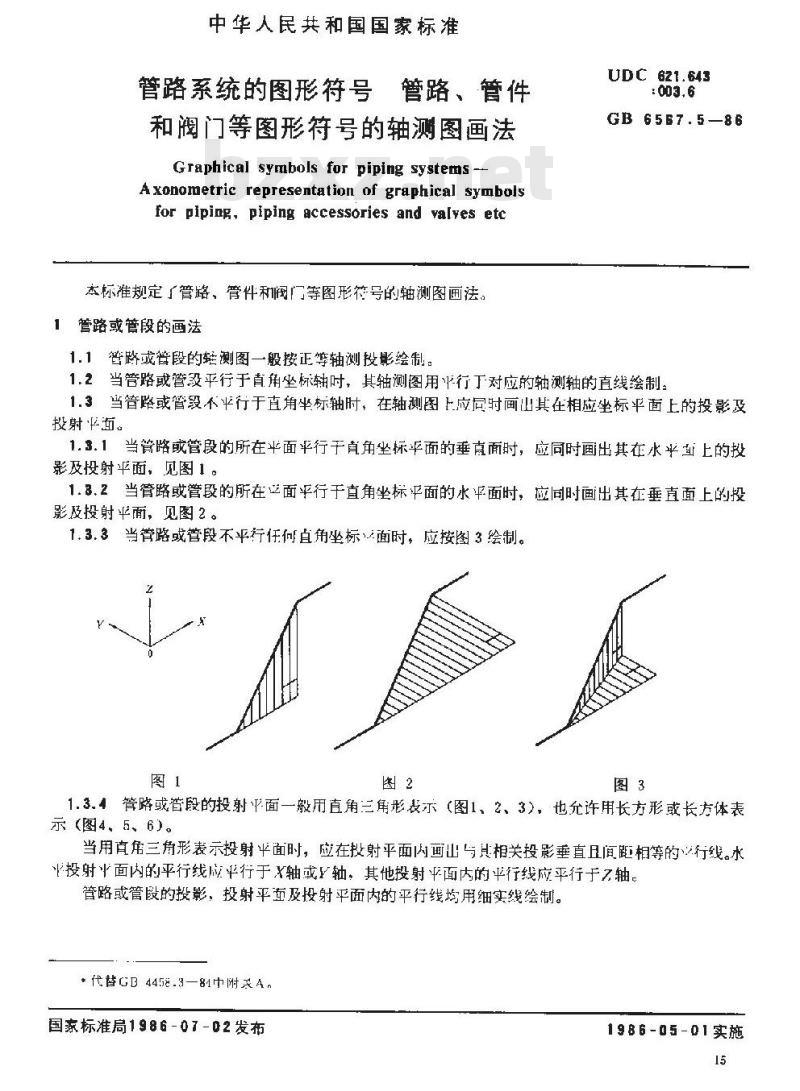

中华人民共和国国家标准
管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法Graphical symbols for piping systems -Axonometric representation of graphical symbolsfor piping, piping accessories and yalves etc本标准规定了管路，管件和阀门等图形符号的轴测图画法。1管路或管段的画法
UDC 621.643
GB 6567.5—86
1.1管路或管段的轴测图一般按正等轴测投影绘制。1.2当管路或管段平行于直角坐标轴时，其轴测图用平行丁对应的轴测轴的直线绘制：1.3当音路或管段不平行于直角坐标轴时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平而。
1.3.1当管路或管段的所在半面平行于直角坐标平面的垂直面时，应同时画出其在水平上的投影及投射平面，见图1。
1.3.2当管路或管段的所在≥面平行干直角坐标平面的水平面时，应同时画出其在垂直面上的投影及投射平面，见图2。
1.3.3当管路或管段不平行任何直角坐标面时，应按图3绘制。图1wwW.bzxz.Net
1.3.4管路或管段的投射平面一般用直角三角形表示（图1、2、3），也允许用长方形或长方体表示（图4、5、6）。
当用直角三角形表示投射平面时，应在投射平面内画出与其相关投影垂直且闻距相等的行线。水投射牛面内的平行线应平行于X轴或Y轴，其他投射平面内的平行线应平行于7轴。管路或管段的投影，投射平面及投射平面内的平行线均用细实线绘制。*代替GB4458.3—81中附录4。
国家标准局1986-07-02发布
1986-05-01实施
GB 6667.586

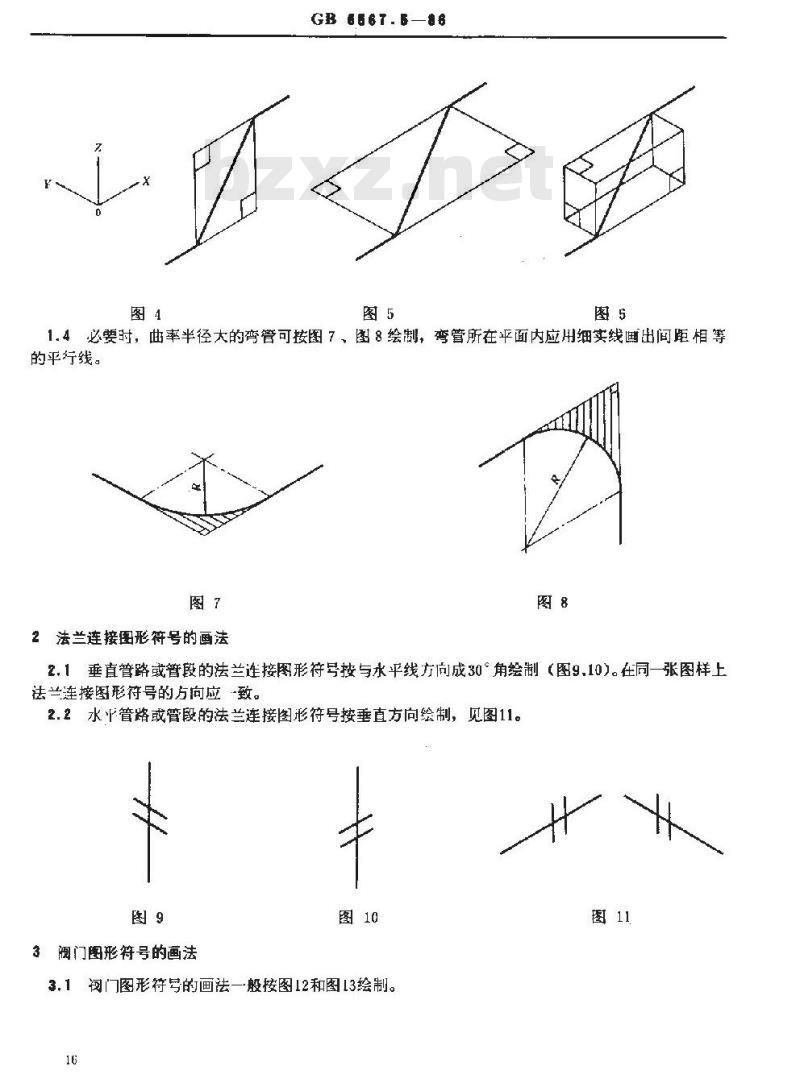

1.4必要时，曲率半径大的弯管可按图？，图8绘制，弯管所在平面内应用细实线画出间距相等的平行线。
2法兰连接图形符号的画法
2.1垂直管路或管段的法兰连接图形符号按与水平线方向成30°角绘制（图9.10）。在同一张图样上法兰连接图形符号的方向应致。2.2水管路或管段的法兰连接图形符号按垂直方向绘制，见图11。图9
3阀门图形符号的画法

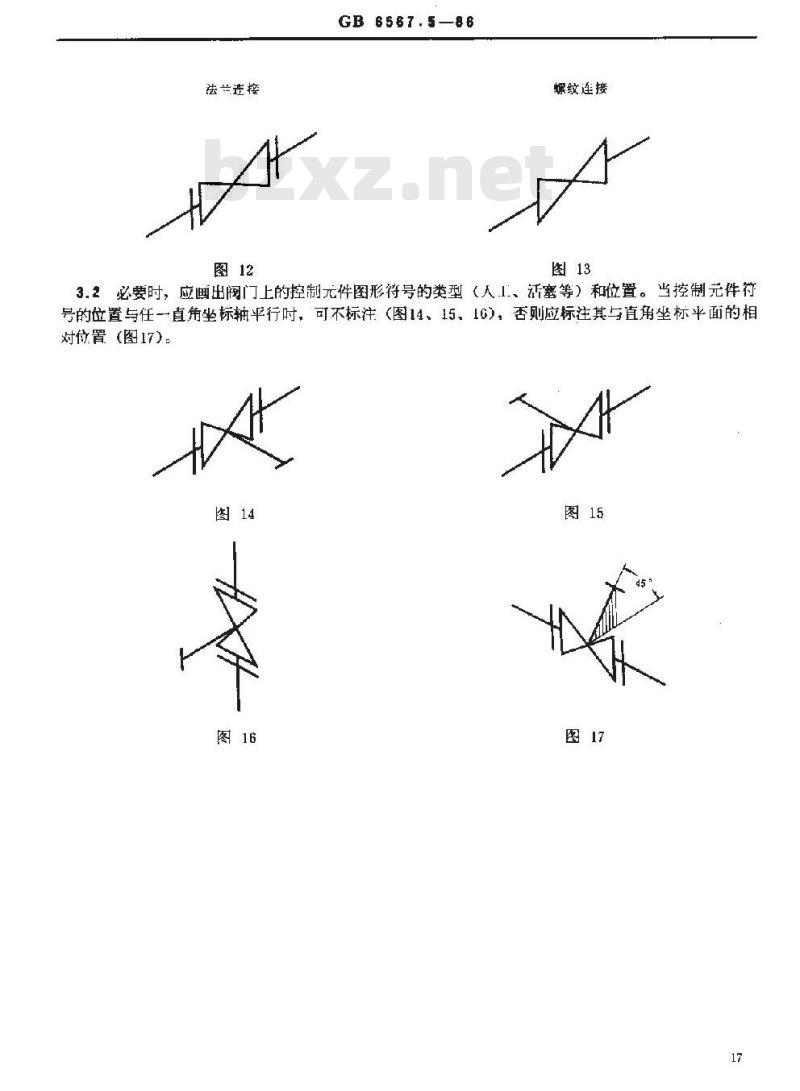

初门图形符写的画法一般按图12和图13绘制。3.1
法兰选接
GB 6567.5—86
娠纹连接
3.2必要时，应画出阀门上的控制元件图形符号的类型（人1、活塞等）和位置。当控制元件行号的位置与任一直角坐标轴平行时，可不标注（图14、15、16），否则应标注其与直角坐标平面的相对位置（图17）。
Addd,5x3
o473×3.5
5425×2
注：此图系管路常用符号应用的示例。w—水
B~碱液
A——乐缩空气
Q—油
AM—氨
S蒜汽
GB 6567.6—86

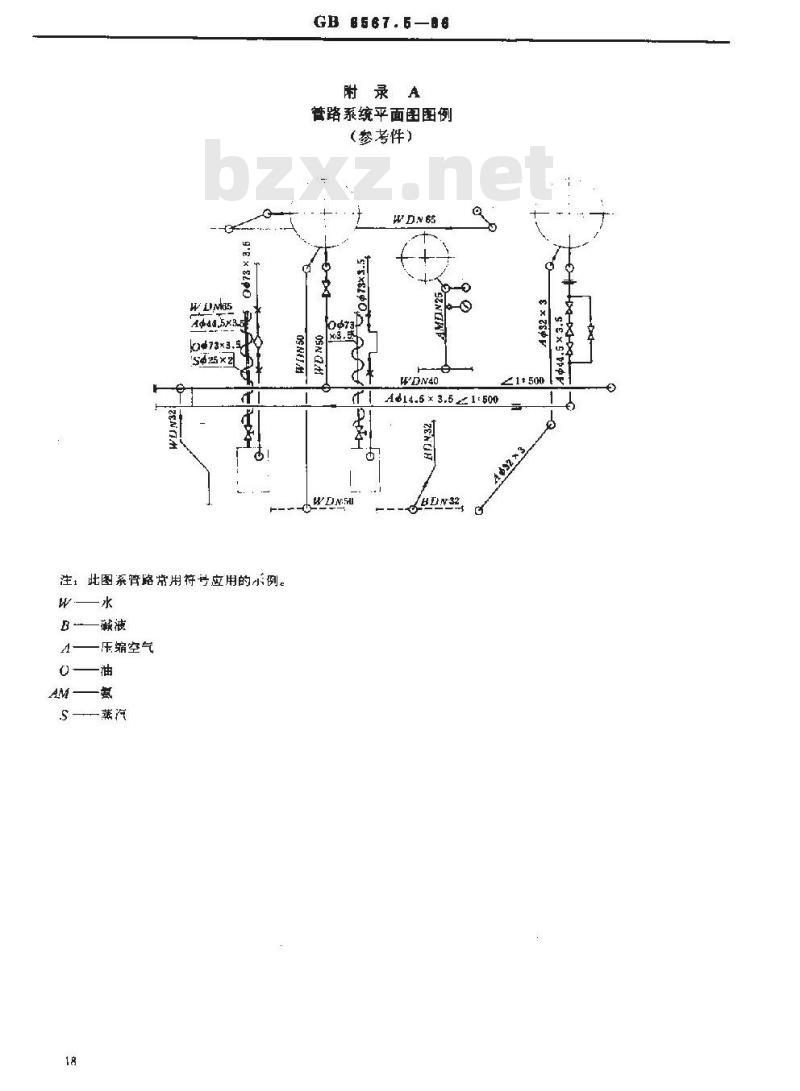

附录A
管路系统平面图图例
（参考件）
Ad14.5 × 3.5 1-500
GB 6567.5---86

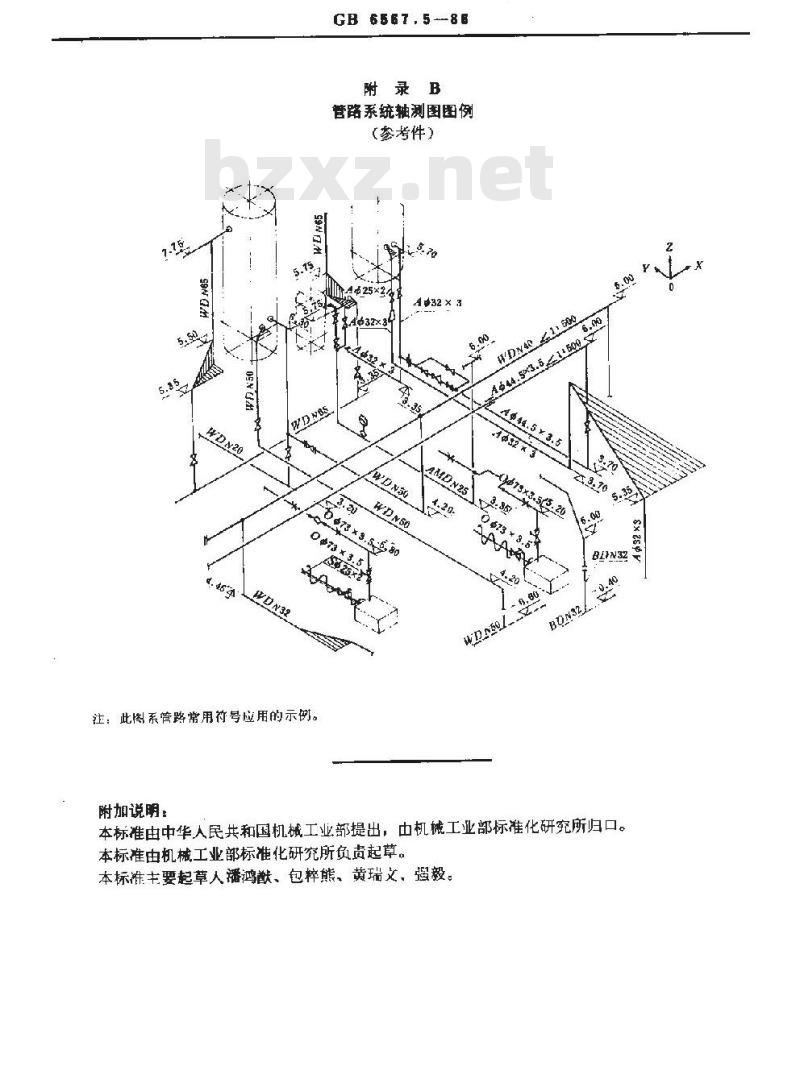

附录B
管路系统轴测图图例
(参考件）
425×2
注：此图系管路常用符号应用的示例。NG
1A#32 × 3
电44 53.51:500
#手线：5
BON32A
WDNEOL
附加说明：
本标准由中华人民共和国机械工业部提出，中机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负贡起草。本标准主要起草人潘鸿献、包粹熊、黄瑞文，强毅。2
