标准号:
JB/T 4705-2000
标准名称:
缠绕垫片
标准类别:
机械行业标准(JB)
英文名称:
Spiral Wound Gasket标准状态:
现行-
发布日期:
2000-04-24 -
实施日期:
2000-09-30 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.30 MB
替代情况:
JB 4705-1992

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了压力容器法兰用缠绕垫片的结构尺寸和技术要求。 JB/T 4705-2000 缠绕垫片 JB/T4705-2000

部分标准内容:
JB/T 4705—2000
缠绕垫片

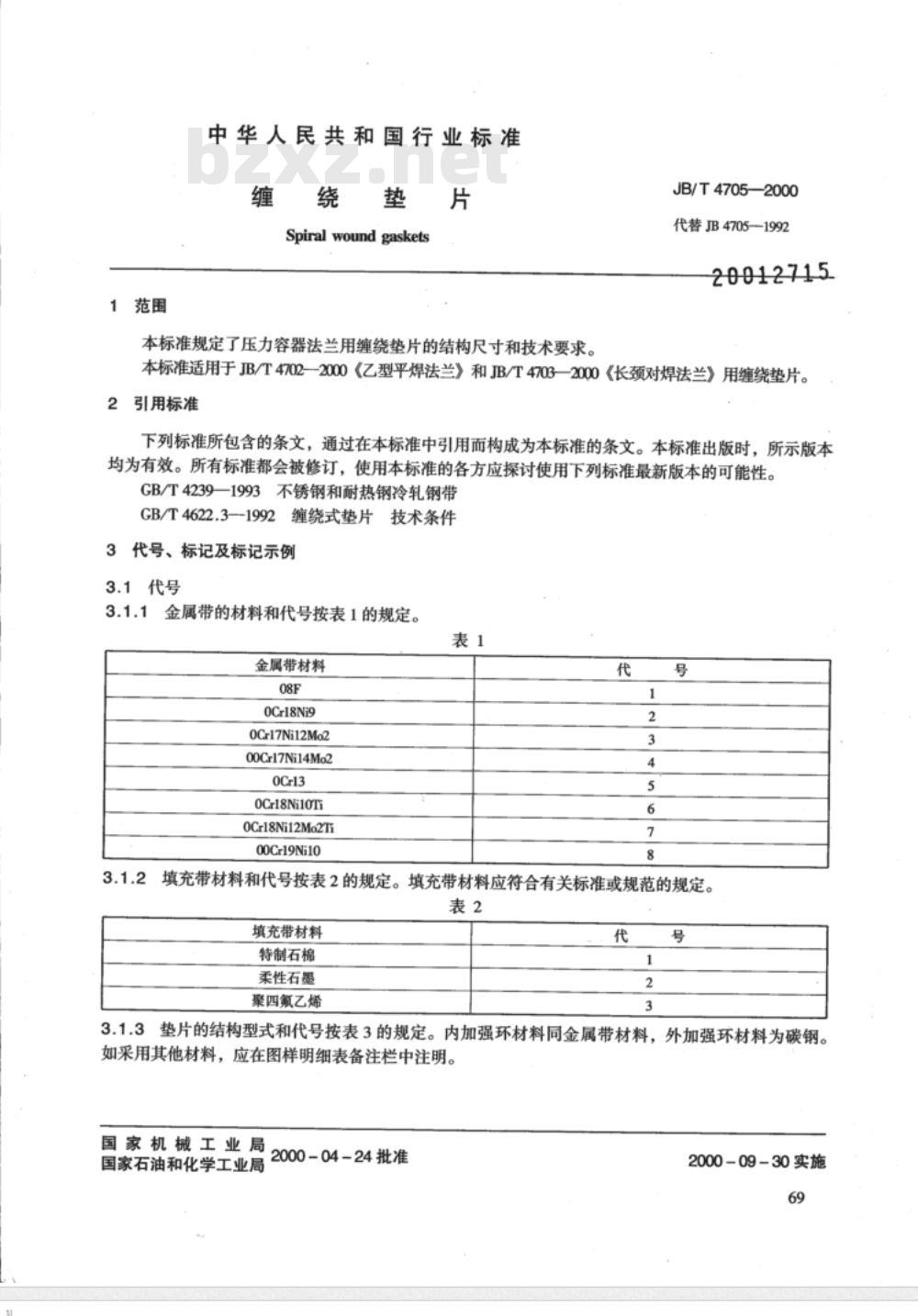

中华人民共和国行业标准
Spiral wound gaskets
JB/T4705—2000
代替JB47051992
20012715
本标准规定了压力容器法兰用缠绕垫片的结构尺寸和技术要求。本标准适用于JB/T4702--2000《乙型平焊法兰》和JB/T4703—2000《长颈对焊法兰》用缠绕垫片。2
引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T42391993不锈钢和耐热钢冷轧钢带GB/T4622.3—1992缠绕式垫片技术条件3代号、标记及标记示例
3.1代号
金属带的材料和代号按表1的规定。3.1.13
金属带材料
OCr18Ni9
0Cr17Ni12Mo2
00Cr17Ni14Mo2Www.bzxZ.net
OCr18Ni10Ti
OCr18Ni12Mo2Ti
00Cr19Ni10
填充带材料和代号按表2的规定。填充带材料应符合有关标准或规范的规定。表2
填充带材料
特制石棉
柔性石墨
聚四氟乙烯
3.1.3垫片的结构型式和代号按表3的规定。内加强环材料同金属带材料,外加强环材料为碳钢。如采用其他材料,应在图样明细表备注栏中注明。国家机械工业局
国家石油和化学工业局
2000-04-24批准
2000-09-30实施
3.2标记
垫片型式
基本型
带内加强环
带外加强环
带内、外加强环
JB/T4705-—2000
标准编号
公称压力,MPa
公称直径,mm
填充带代号
钢带代号
垫片的结构型式代号
3.3标记示例
公称直径1000mm,公称压力2.50MPa,钢带为0Cr13,填充带为特制石棉的带内加强环的缠绕垫:
垫片B51—1000—2.50

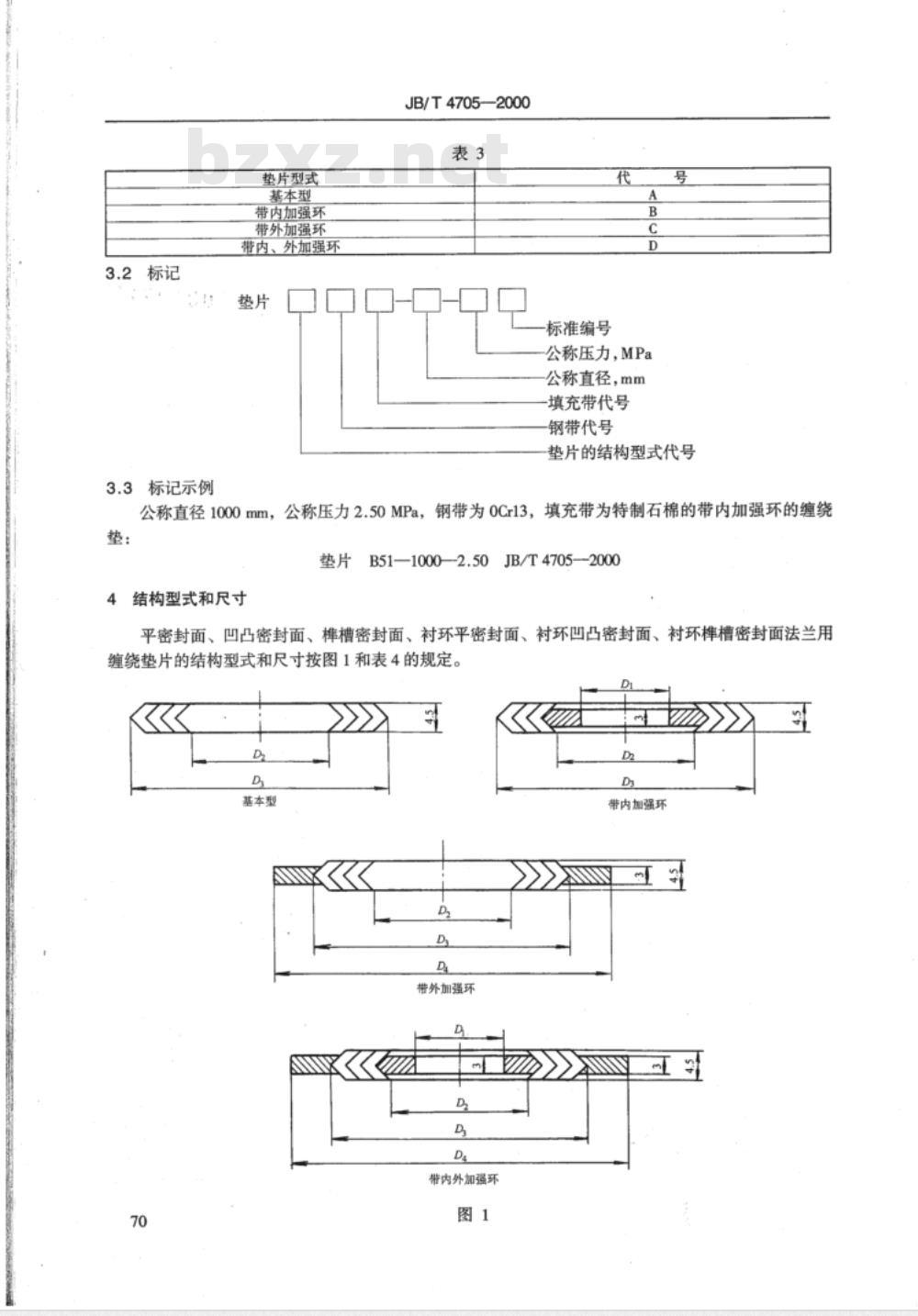

4结构型式和尺寸
JB/T47052000

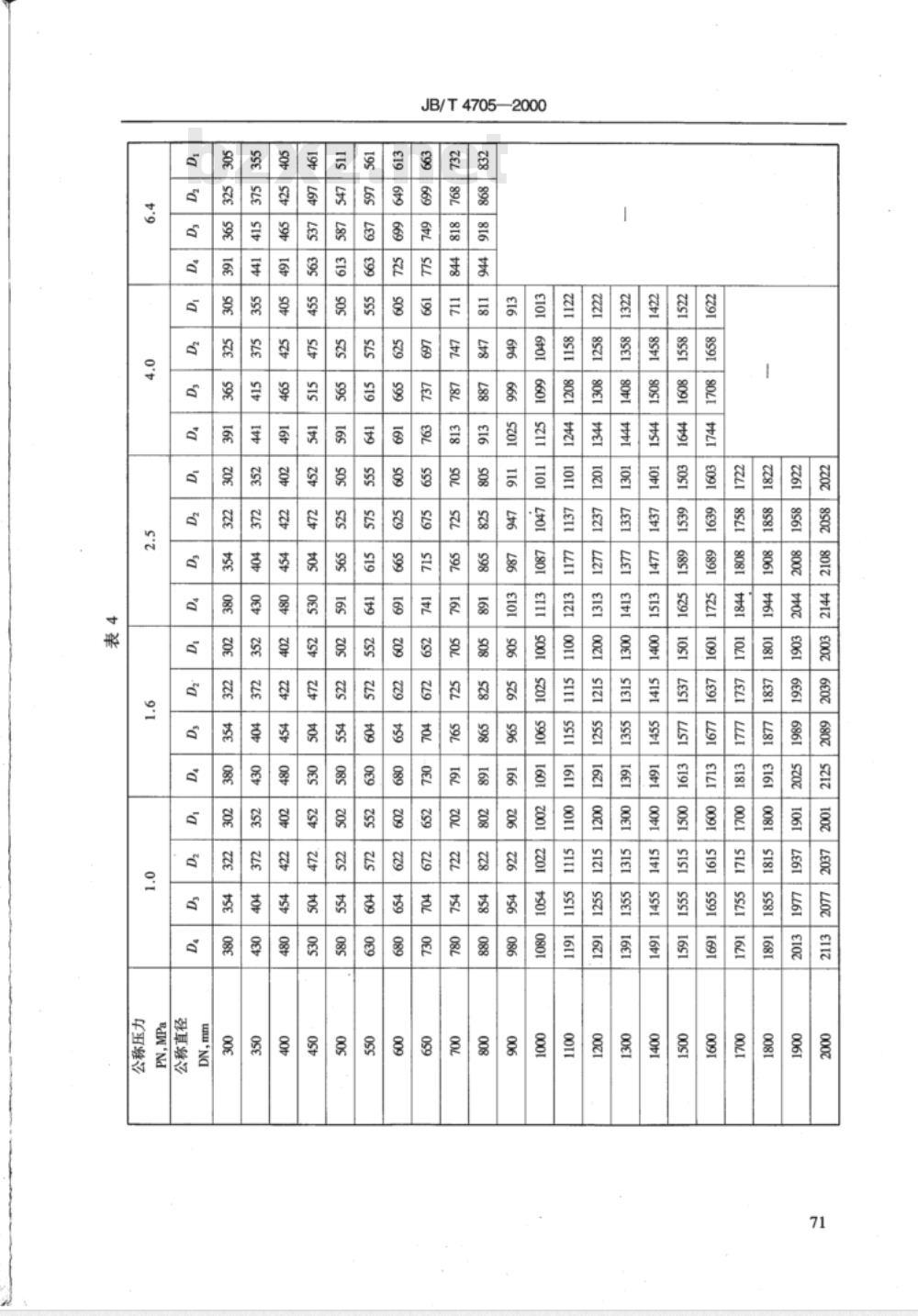

衬环平密封面、衬环凹凸密封面、衬环样槽密封面法兰用平密封面、凹凸密封面、样槽密封面、缠绕垫片的结构型式和尺寸按图1和表4的规定。D
基本型
带外加强环
带内外加强环
带内加强环
JB/T4705—2000
Ban'Nd
JB/T4705—2000
a)用于平密封面时,垫片应带外加强环或带内、外加强环;b)用于凹凸密封面时,垫片应带内加强环;c)用于样槽密封面时,垫片采用基本型。垫片尺寸的极限偏差

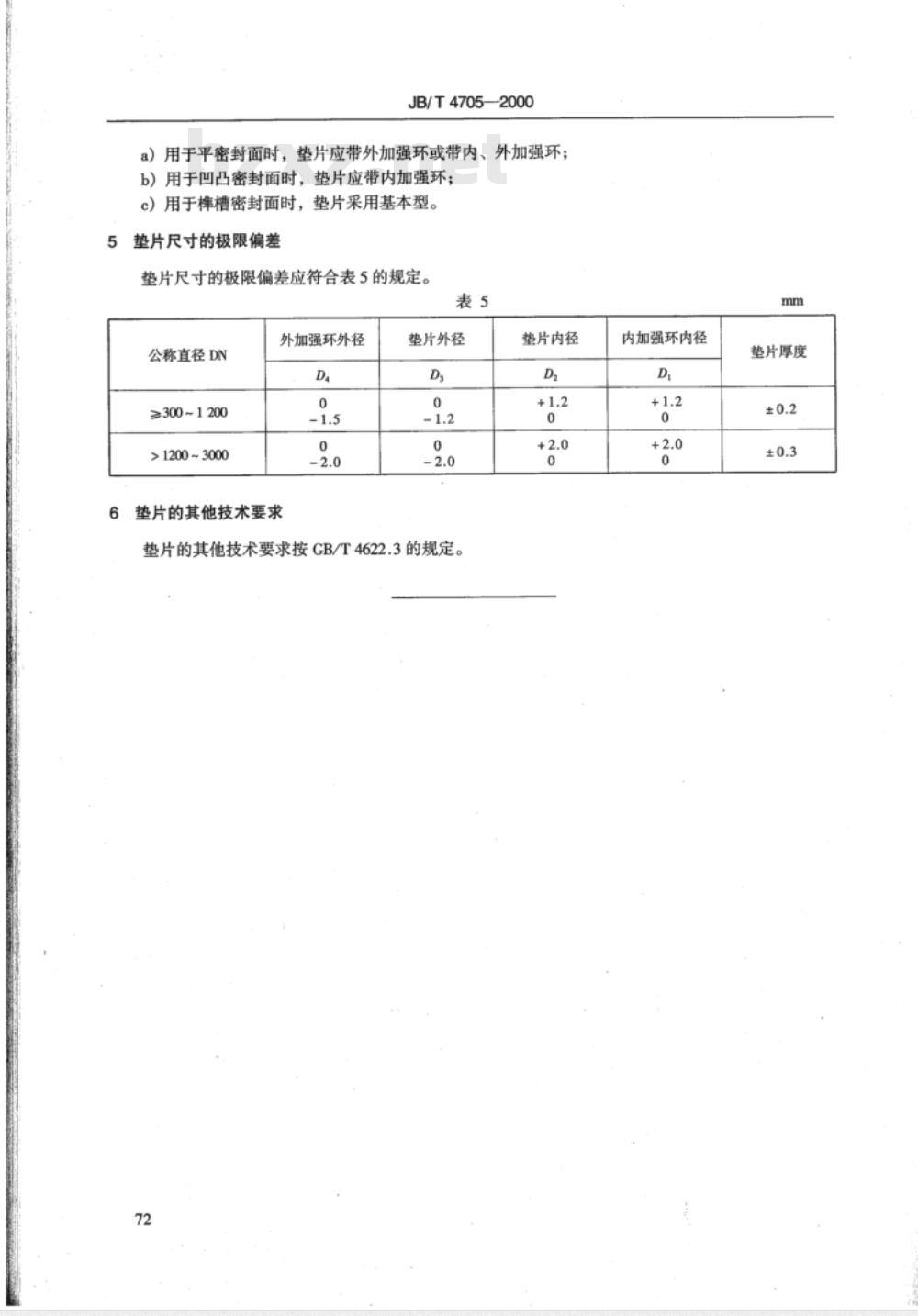

垫片尺寸的极限偏差应符合表5的规定。表5
公称直径DN
≥300~1200
>1200~3000
外加强环外径
垫片的其他技术要求
垫片外径
垫片的其他技术要求按GB/T4622.3的规定。72
整片内径
内加强环内径
垫片厚度
