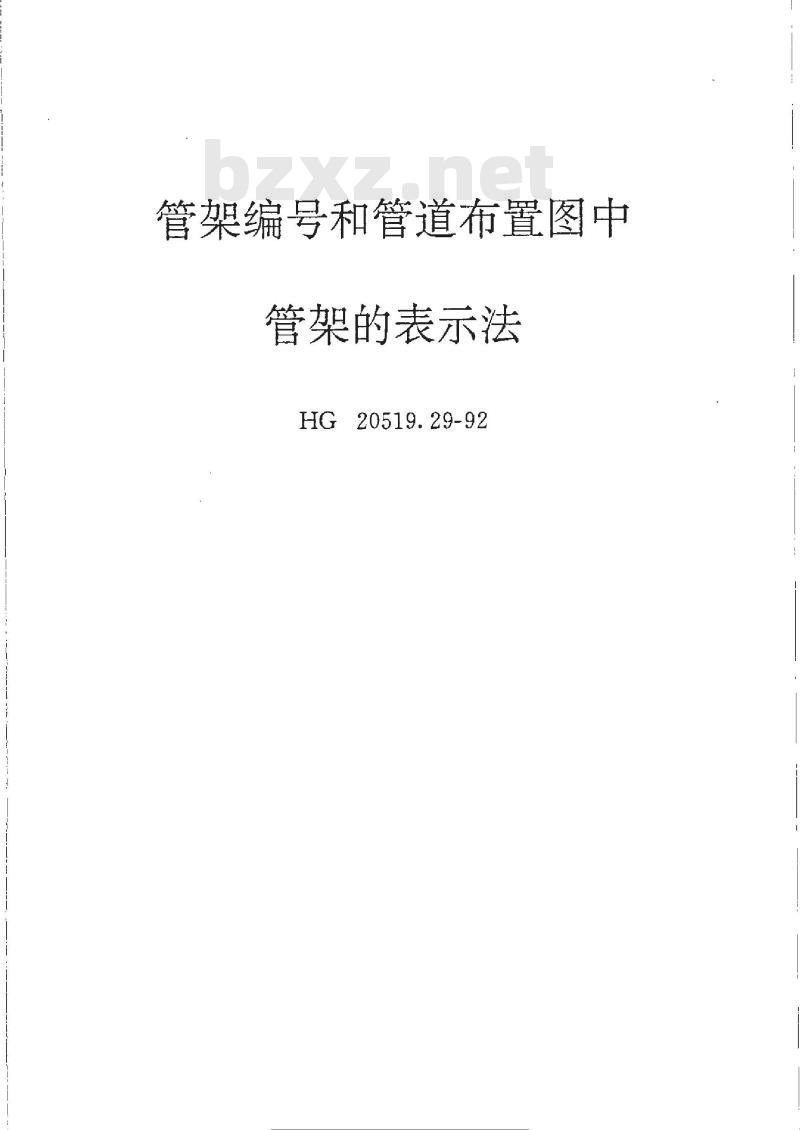

【化工行业标准(HG)】 管架编号和管道布置图中管架的表示法

管架编号和管道布置图中
管架的表示法
HG 20519.29-92
管架编号和管道布置图中
管架的表示法
HG 20519.29-92

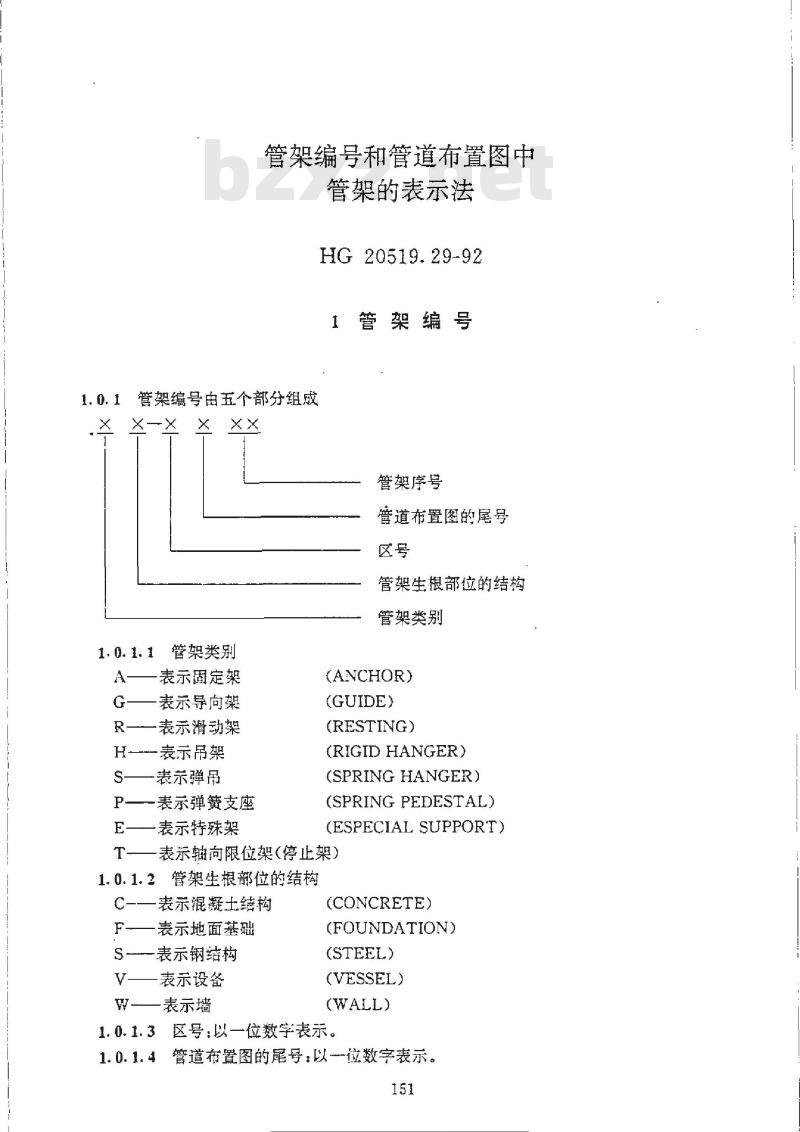

1管架编号
1.0.1管架编号由五个部分组成
.X-XXX
管架序号
管道布置图的尾号
管架生根部位的结构
管架类别
1.0.1.1管架类别
A——表示固定架
G——表示导向架
R—表示滑动架
H表示吊架
S——表示弹吊
P—表示弹簧支座
一表示特殊架
(ANCHOR)
(GUIDE)
(RESTING)
(RIGID HANGER)
(SPRING HANGER)
(SPRING PEDESTAL)
(ESPECIALSUPPORT)
一表示轴向限位架（停止架）
1.0.1.2管架生根部位的结构
C-—表示混凝士结构
一表示地面基础
S-表示钢结构
V——表示设备
W—表示墙
(CONCRETE)
(FOUNDATION)
(STEEL)
(VESSEL)
(WALL)
1.0.1.3区号：以一位数字表示。1.0.1.4
管道布置图的尾号：以位数字表示。151
管架序号
以两位数字表示，从01开始（应按管架类别及生根部位的结构分别编写）。2

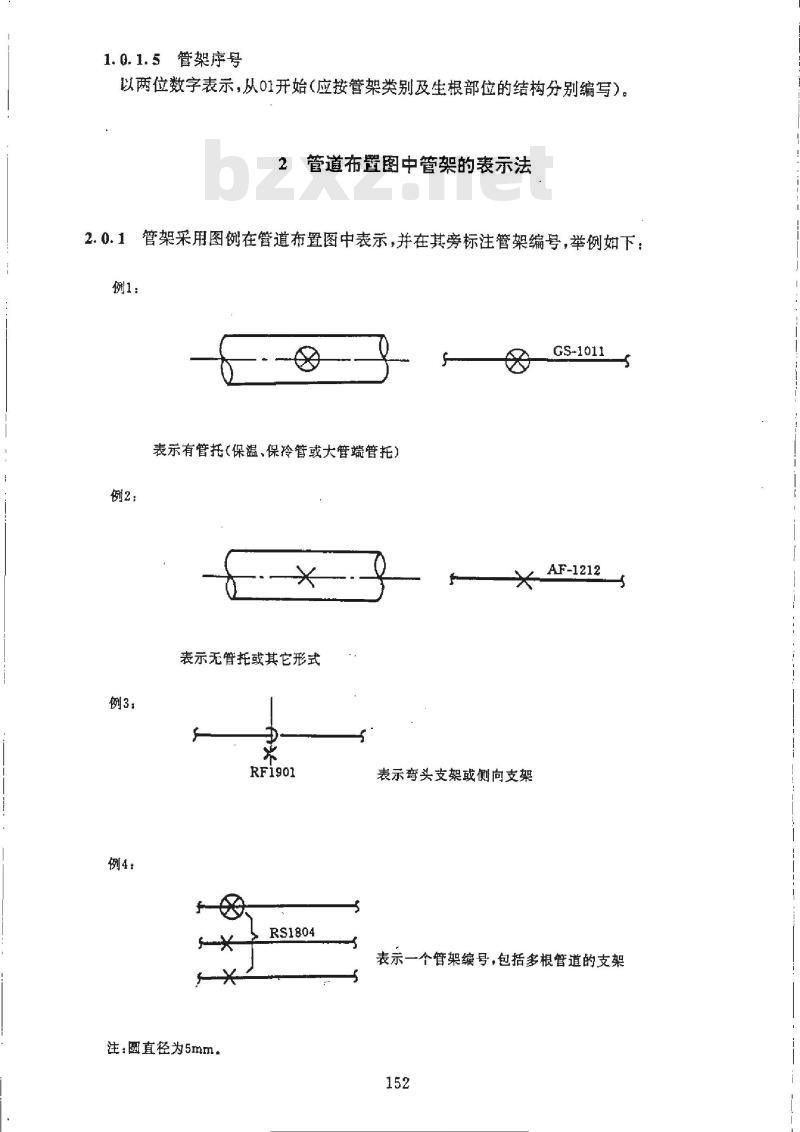

管道布置图中管架的表示法
管架采用图例在管道布置图中表示，并在其旁标注管架编号，举例如下：例1：免费标准bzxz.net
GS-1011
表示有管托（保温、保冷管或大管端管托）例2：
AF-1212
表示无管托或其它形式
例3：
RFi901
RS1804
注：圆直径为5mm。
表示弯头支架或侧向支架
表示一个管架编号，包括多根管道的支架152

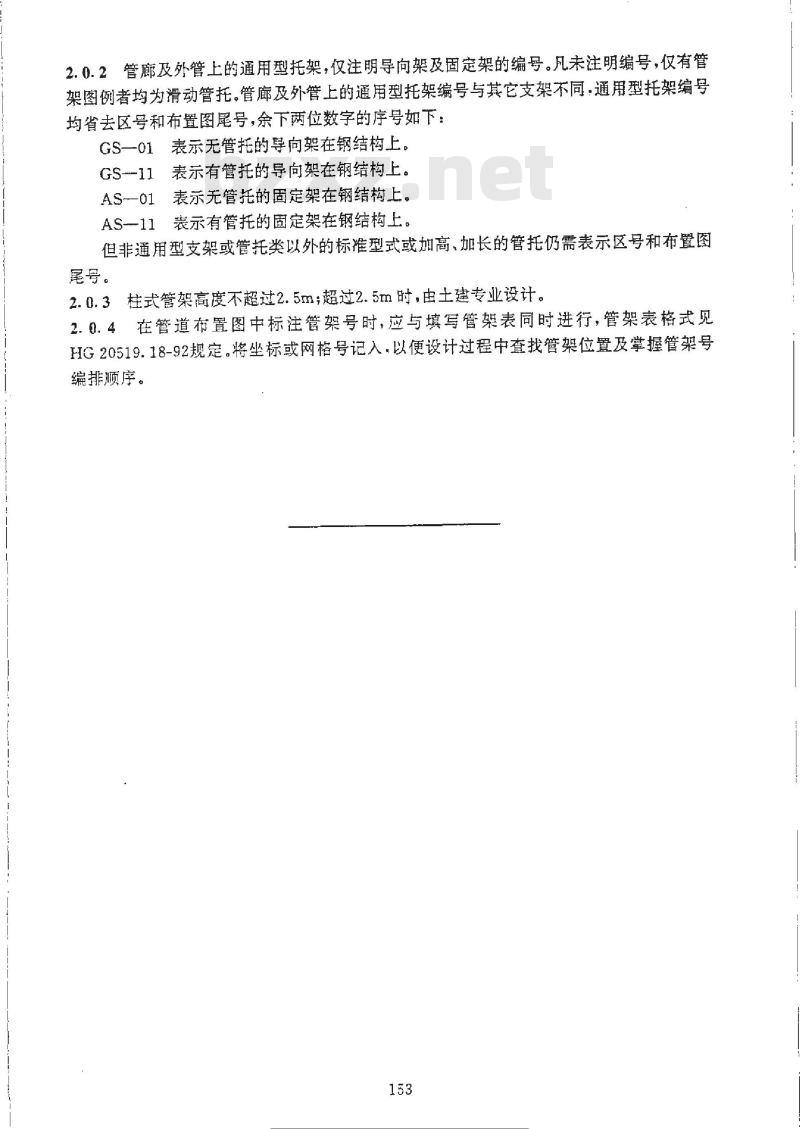

2.0.2管廊及外管上的通用型托架，仅注明导向架及固定架的编号。凡未注明编号，仅有管架图例者均为滑动管托。管廊及外管上的通用型托架编号与其它支架不同，通用型托架编号均省去区号和布置图尾号，余下两位数字的序号如下：GS—01表示无管托的导向架在钢结构上。GS-11表示有管托的导向架在钢结构上。AS一01表示无管托的固定架在钢结构上。AS-11表示有管托的固定架在钢结构上。但非通用型支架或管托类以外的标准型式或加高、加长的管托仍需表示区号和布置图尾号。
2.0.3柱式管架高度不超过2.5m；超过2.5m时，由土建专业设计。2.0.4在管道布置图中标注管架号时，应与填写管架表同时进行，管架表格式见HG20519.18-92规定。将坐标或网格号记入.以便设计过程中查找管架位置及掌握管架号编排顺序。
