【化工行业标准(HG)】 特殊管架图
本网站 发布时间:
2024-08-14 10:05:18
- HG/T20519.16-1992
- 现行
标准号:
HG/T 20519.16-1992
标准名称:
特殊管架图
标准类别:
化工行业标准(HG)
英文名称:
Special pipe rack drawing标准状态:
现行-
发布日期:
1993-01-18 -
实施日期:
1993-04-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
38.61 KB
标准ICS号:
综合、术语学、标准化、文献>>技术制图>>01.100.01 技术制图综合71.010中标分类号:
>>>>G0 工程建设>>原材料工业及通信、广播工程>>P72石化、化工工程

部分标准内容:
特殊管架图
HG 20519.16-92

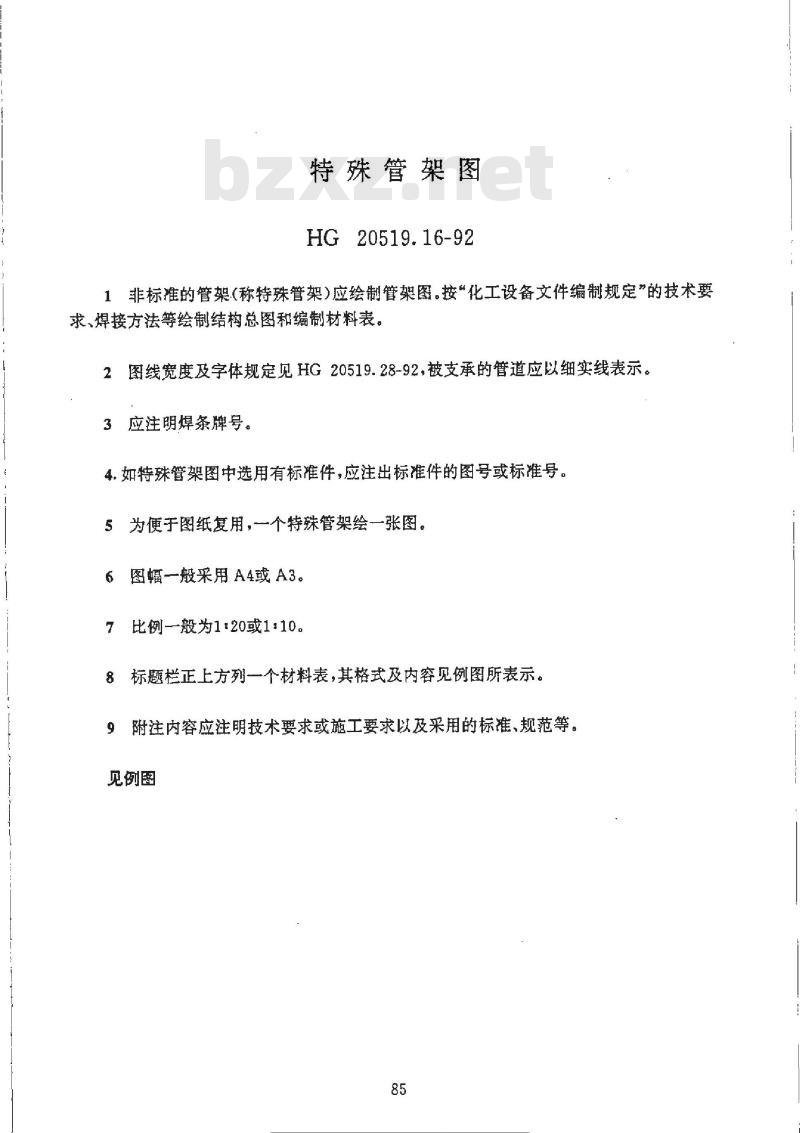

特殊管架图
HG20519.16-92
非标准的管架(称特殊管架)应绘制管架图。按“化工设备文件编制规定”的技术要求、焊接方法等绘制结构总图和编制材料表。2图线宽度及字体规定见HG20519.28-92被支承的管道应以细实线表示。应注明焊条牌号。
4.如特殊管架图中选用有标准件,应注出标准件的图号或标准号。5为便于图纸复用,一个特殊管架绘一张图。6图幅一般采用A4或A3。免费标准下载网bzxz
7比例-般为1:20或1:10。
8标题栏正上方列一个材料表,其格式及内容见例图所表示。9附注内容应注明技术要求或施工要求以及采用的标准、规范等。见例图
标注管段号和管径
注:焊缝均采用电弧焊,焊条牌号×××,GB 39-88
GB39-88
XXX-XX
XXX-XX
图号或标准号
方螺母M10
方螺母M12
管卡Q1-40
管卡Q1-50
管卡Q1-100
钢板300×300
x-xx××
总重22公斤
槽钢[100×48×5.3L-1000
AS1105
数量!

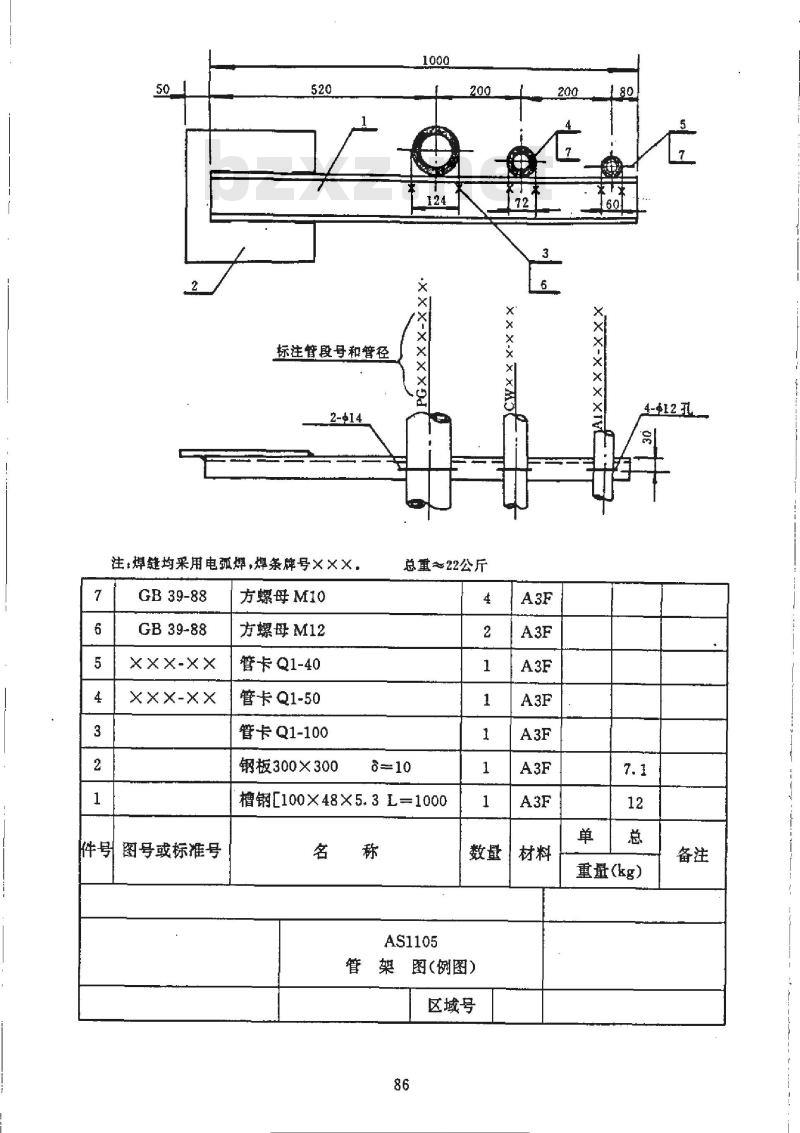

管架图(例图)
区域号
xxx-xx
重量(kg)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
HG 20519.16-92
特殊管架图
HG20519.16-92
非标准的管架(称特殊管架)应绘制管架图。按“化工设备文件编制规定”的技术要求、焊接方法等绘制结构总图和编制材料表。2图线宽度及字体规定见HG20519.28-92被支承的管道应以细实线表示。应注明焊条牌号。
4.如特殊管架图中选用有标准件,应注出标准件的图号或标准号。5为便于图纸复用,一个特殊管架绘一张图。6图幅一般采用A4或A3。免费标准下载网bzxz
7比例-般为1:20或1:10。
8标题栏正上方列一个材料表,其格式及内容见例图所表示。9附注内容应注明技术要求或施工要求以及采用的标准、规范等。见例图
标注管段号和管径
注:焊缝均采用电弧焊,焊条牌号×××,GB 39-88
GB39-88
XXX-XX
XXX-XX
图号或标准号
方螺母M10
方螺母M12
管卡Q1-40
管卡Q1-50
管卡Q1-100
钢板300×300
x-xx××
总重22公斤
槽钢[100×48×5.3L-1000
AS1105
数量!
管架图(例图)
区域号
xxx-xx
重量(kg)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
