【国家标准(GB)】 烟煤相对氧化度测定方法

GB/T19224--2003

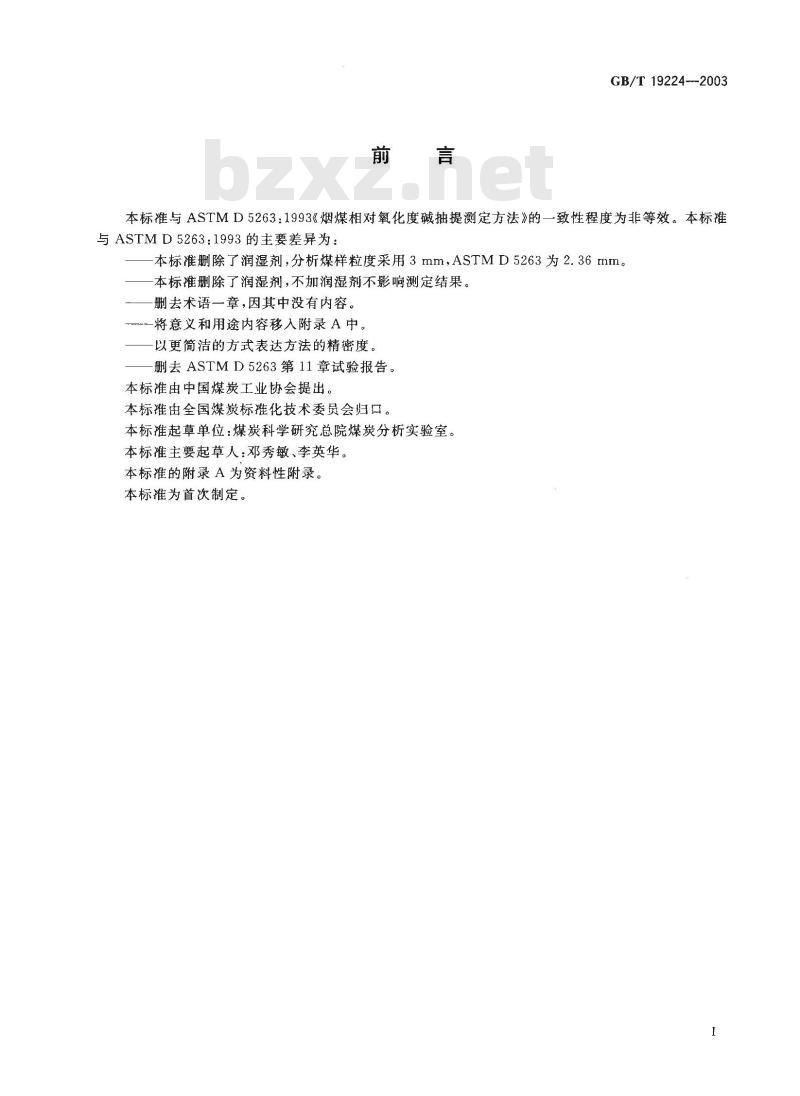

本标准与ASTMD5263：1993《烟煤相对氧化度碱抽提测定方法》的一致性程度为非等效。本标准与ASTMD5263：1993的主要差异为：本标准删除了润湿剂，分析煤样粒度采用3mm，ASTMD5263为2.36mm。本标准删除了润湿剂，不加润湿剂不影响测定结果。删去术语一章，因其中没有内容。将意义和用途内容移入附录A中。以更简洁的方式表达方法的精密度。一删去ASTMD5263第11章试验报告。本标准由中国煤炭工业协会提出。本标雄由全国煤炭标推化技术委员会归。本标准起草单位：煤炭科学研究总院煤炭分析实验室。本标准主要起草人：邓秀敏、李英华。本标准的附录A为资料性附录。
本标准为首次制定。
GB/T19224—2003

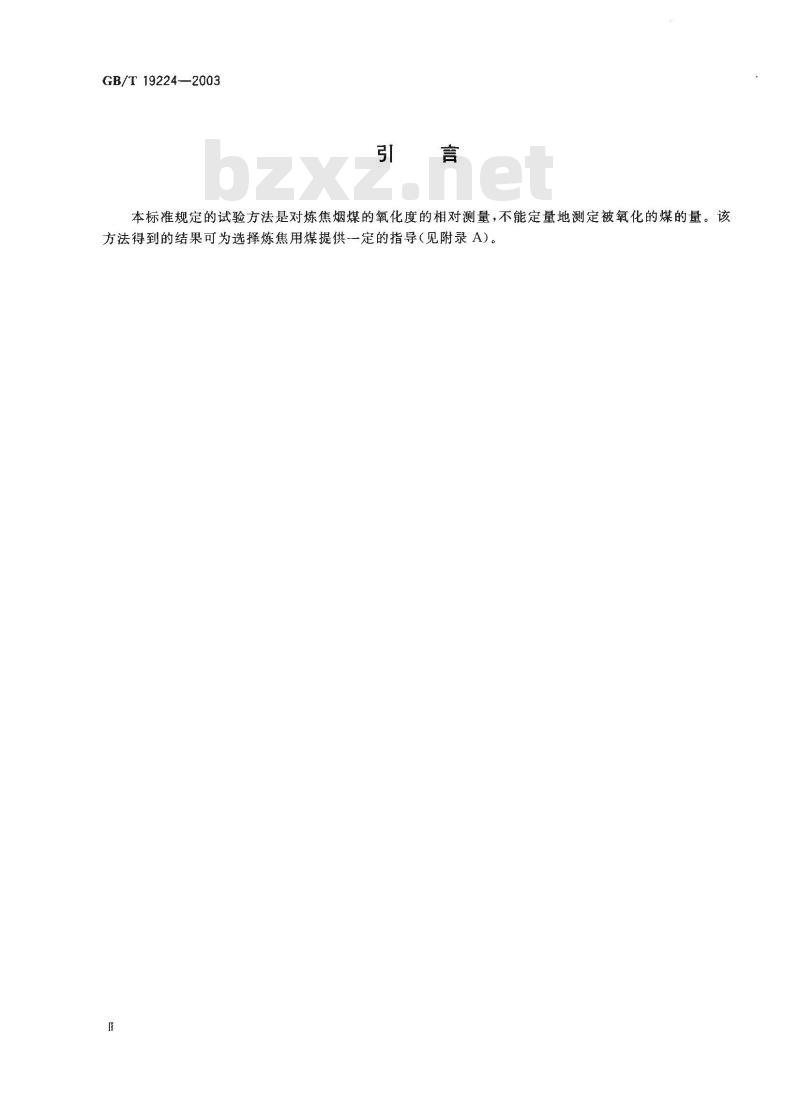

本标准规定的试验方法是对炼焦烟煤的氧化度的相对测量，不能定量地测定被氧化的煤的量。该方法得到的结果可为选择炼焦用煤提供一定的指导（见附录A）。1范围

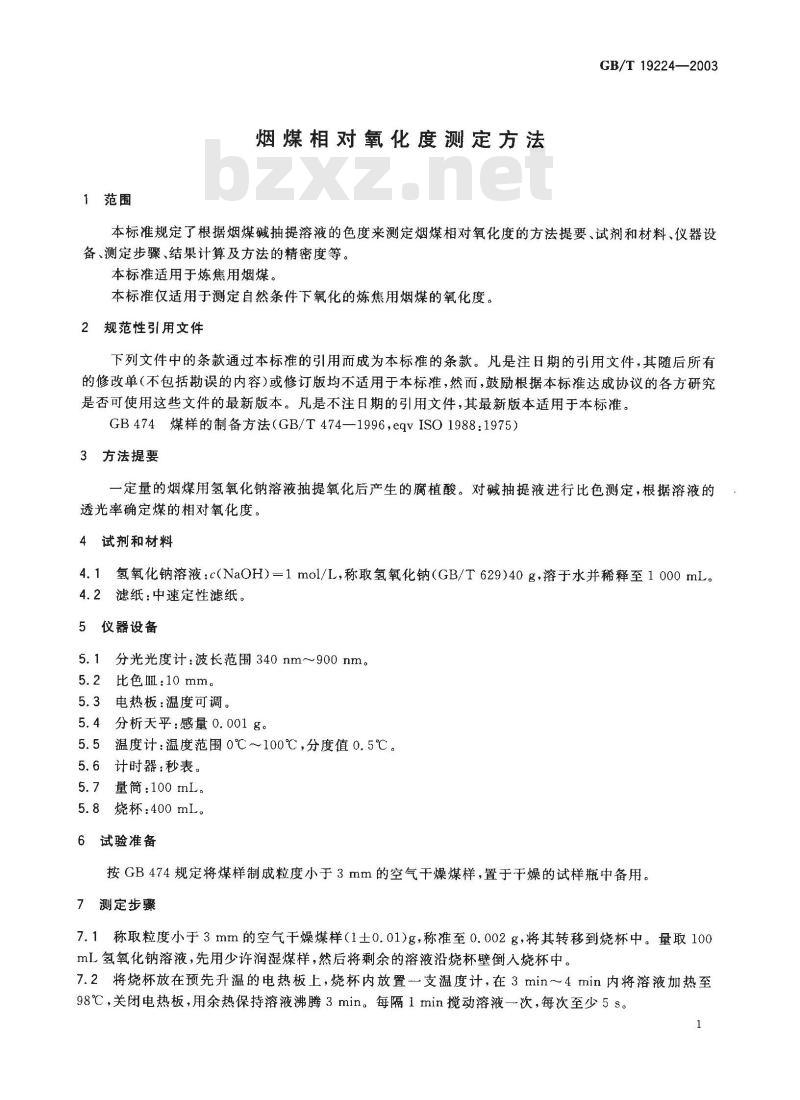

烟煤相对氧化度测定方法
GB/T 19224—2003
本标准规定了根据烟煤碱抽提溶液的色度来测定烟煤相对氧化度的方法提要、试剂和材料、仪器设备、测定步骤、结果计算及方法的精密度等。本标准适用于炼焦用烟煤。
本标准仅适用于测定自然条件下氧化的炼焦用烟煤的氧化度。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB474煤样的制备方法（GB/T474—1996，eqvISO1988：1975）3方法提要
一定量的烟煤用氢氧化钠溶液抽提氧化后产生的腐植酸。对碱抽提液进行比色测定，根据溶液的透光率确定煤的相对氧化度。
4试剂和材料
4.1氢氧化钠溶液：c(NaOH)=1mol/L,称取氢氧化钠(GB/T629)40g，溶于水并稀释至1000mL。4.2滤纸：中速定性滤纸。
5仪器设备
5.1分光光度计：波长范围340nm~900nm。5.2比色：10mm。
5.3电热板：温度可调。此内容来自标准下载网
5.4分析天平：感量0.001g。
5.5温度计：温度范围0℃~100℃，分度值0.5℃。5.6计时器：秒表。
5.7量筒:100mL。
5.8烧杯：400mL。
6试验准备
按GB474规定将煤样制成粒度小于3mm的空气干燥煤样，置于干燥的试样瓶中备用。7测定步骤
7.1称取粒度小于3mm的空气干燥煤样（1士0.01)g，称准至0.002g，将其转移到烧杯中。量取100mL氢氧化钠溶液，先用少许润湿煤样，然后将剩余的溶液沿烧杯壁倒人烧杯中。7.2将烧杯放在预先升温的电热板上，烧杯内放置一支温度计，在3min～4min内将溶液加热至98℃，关闭电热板，用余热保持溶液沸腾3min。每隔1min搅动溶液一次，每次至少5s。1
GB/T 19224-—2003

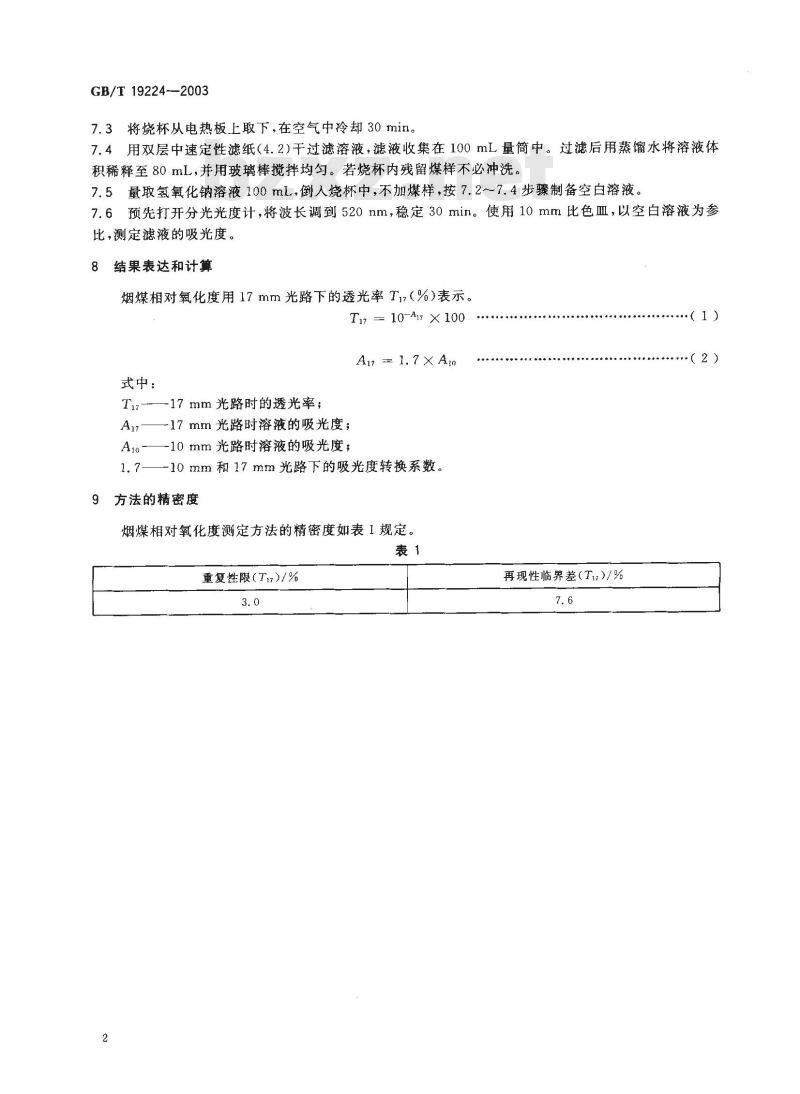

7.3将烧杯从电热板上取下，在空气中冷却30min。7.4用双层中速定性滤纸（4.2)干过滤溶液，滤液收集在100mL量简中。过滤后用蒸馏水将溶液体积稀释至80mL，并用玻璃棒搅拌均匀。若烧杯内残留煤样不必冲洗。7.5量取氢氧化钠溶液100mL，倒人烧杯中，不加煤样，按7.2~~7.4步骤制备空白溶液。7.6预先打开分光光度计，将波长调到520nm，稳定30min。使用10mm比色血，以空白溶液为参比，测定滤液的吸光度。
结果表达和计算
烟煤相对氧化度用17mm光路下的透光率T1，（%)表示。Ti7 = 10-A1? × 100
A = 1. 7× Ao
式中：
T17————17mm光路时的透光率；A17—17mm光路时溶液的吸光度；A1o—10mm光路时溶液的吸光度；1.7—-10mm和17mm光路下的吸光度转换系数。9方法的精密度
烟煤相对氧化度测定方法的精密度如表1规定。表1
重复性限(T)/%
意业量
再现性临界差(T,)/%
（1）

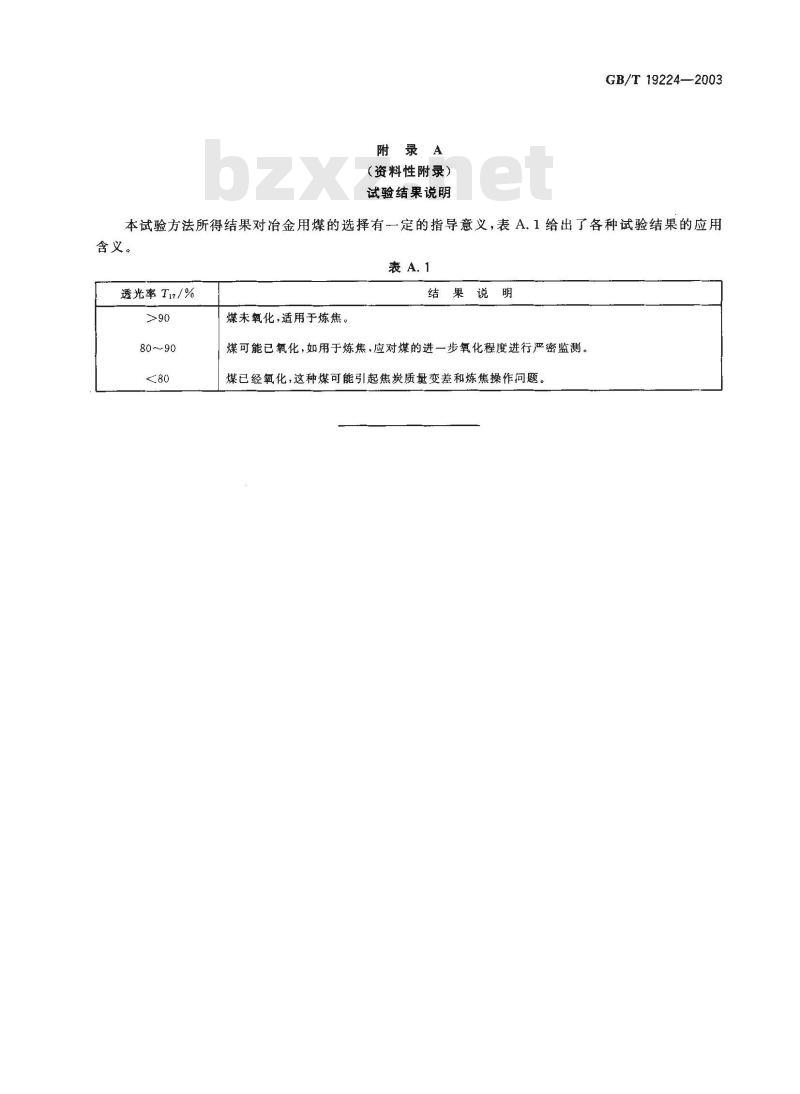

附录A
（资料性附录）
试验结果说明
GB/T19224—2003
本试验方法所得结果对治金用煤的选择有一定的指导意义，表A.1给出了各种试验结果的应用含义。
透光率 Tun /%
煤未氧化，适用于炼焦，
结果说明
煤可能已氧化，如用于炼焦，应对煤的进一步氧化程度进行严密监测。煤已经氧化，这种煤可能引起焦炭质量变差和炼焦操作问题，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
