【机械行业标准(JB)】 起重机用铸造卷筒 直径和槽形

JB/T9006.1---1999

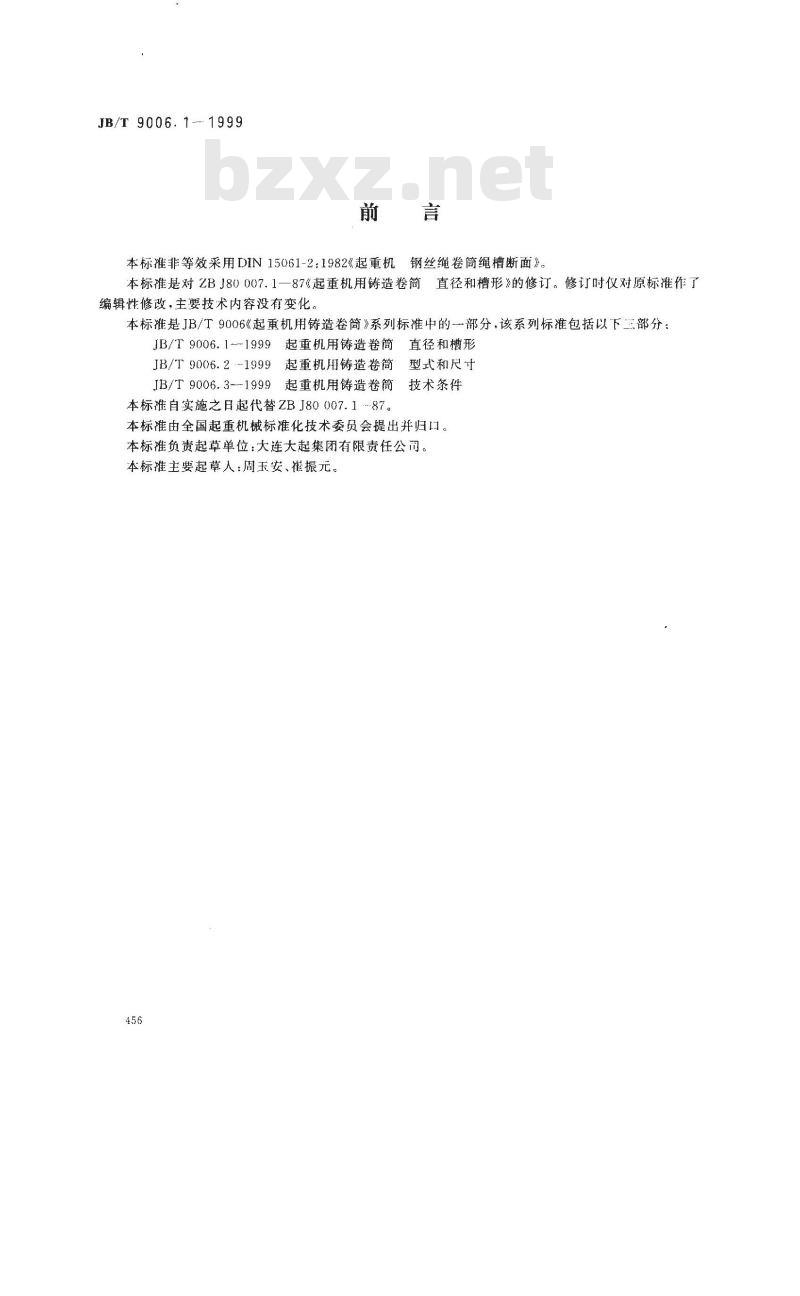

本标准非等效采用DIN15061-2：1982《起重机钢丝绳卷筒绳槽断面》。
本标准是对2BJ80007.1—87《起重机用铸造卷简直径和槽形》的修订。修订时仪对原标准作了编辑性修改，主要技术内容没有变化。本标推是JB/T9006《起重机用铸造卷简》系列标准中的部分，该系列标准包括以下三部分：JB/T9006.1-1999
JB/T9006.2--1999
JB/T 9006. 3--1999
起重机用铸造卷筒
起重机用铸造卷筒
起重机用铸造卷筒
本标准自实施之日起代替ZBJ80007.1-87。直径和槽形
型式和尺寸
技术条件
本标准由全国起重机械标准化技术委员会提出并归口。本标准负责起草单位：大连大起集团有限责任公司。本标准主要起草人：周玉安、催振元。456
1范围
中华人民共和国机械行业标准
起重机用铸造卷筒
直径和槽形
Casting drums for cranes diameters and droovesJB/T9006.1-1999
代替ZBJ80007.1-87
本标准规定的槽形除多层缠绕和电动葫芦用卷筒外，适用于所有起重机的钢丝绳铸造卷简和焊接卷筒（以下简称卷筒）
本标准的槽底半径R是根据钢丝绳公称直径d的最大允许偏差为十7%确定的。钢丝绳绕进或绕出卷筒时，其偏离螺旋槽每一侧的角度应不大于1°。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1031--1995表面粗糙度参数及其数值GB/T8918-1996钢丝绳
3卷简直径
卷简直径D一般采用表1的数值。表1
4卷筒機形
卷筒槽形分为标准槽形和加深槽形两种，其尺寸详见图1、图2和表2的规定。槽形表面粗糙度Ra值分为两级：1级：6.3μm;2级：12.5μm。标记示例：
a）卷筒槽形的槽底半径R=10mm，槽距P，=20mm，表面精度为1级的标准槽形，标记为：槽形10X20—1 JB/T9006.1-1999b）卷筒槽形的槽底半径R=10mm，槽距P，-24mm，表面精度为2级的加深槽形，标记为：深槽形10×24-2JB/T9006.1--1999国家机械工业局1999-06-28批准2000-01-01实施Www.bzxZ.net
钢丝绳直径
>6～7
>7～8
>9～10
>10～~11
>11~12
>12～13
≥>13～14
>14～15
>15～16
>16～17
>17~18
>18～19
>19~20
>20~21
>21～22
>22～23
>23～24
图1标准槽形
槽底半径
JB/T 9006.11999
标准槽形
极限偏差
图2加深槽形
加深槽形
钢丝绳直径
>24~25
>25 ~26
>26~27
>27～28
>28~29
>29～30
>30~31
>31~32
>32~33
>33~34
>34~35
>35~36
>36～37
>37~38
>38～39
>39～40
>40～41
≥>41~42
>42~43
>43 ~44
>44 ~ 45
>45～46
>46～47
>47~48
>50~ 52
>52~54
>54 ~ 56
>56~ 58
>58～60
底半径
JB/T 9006.1-1999

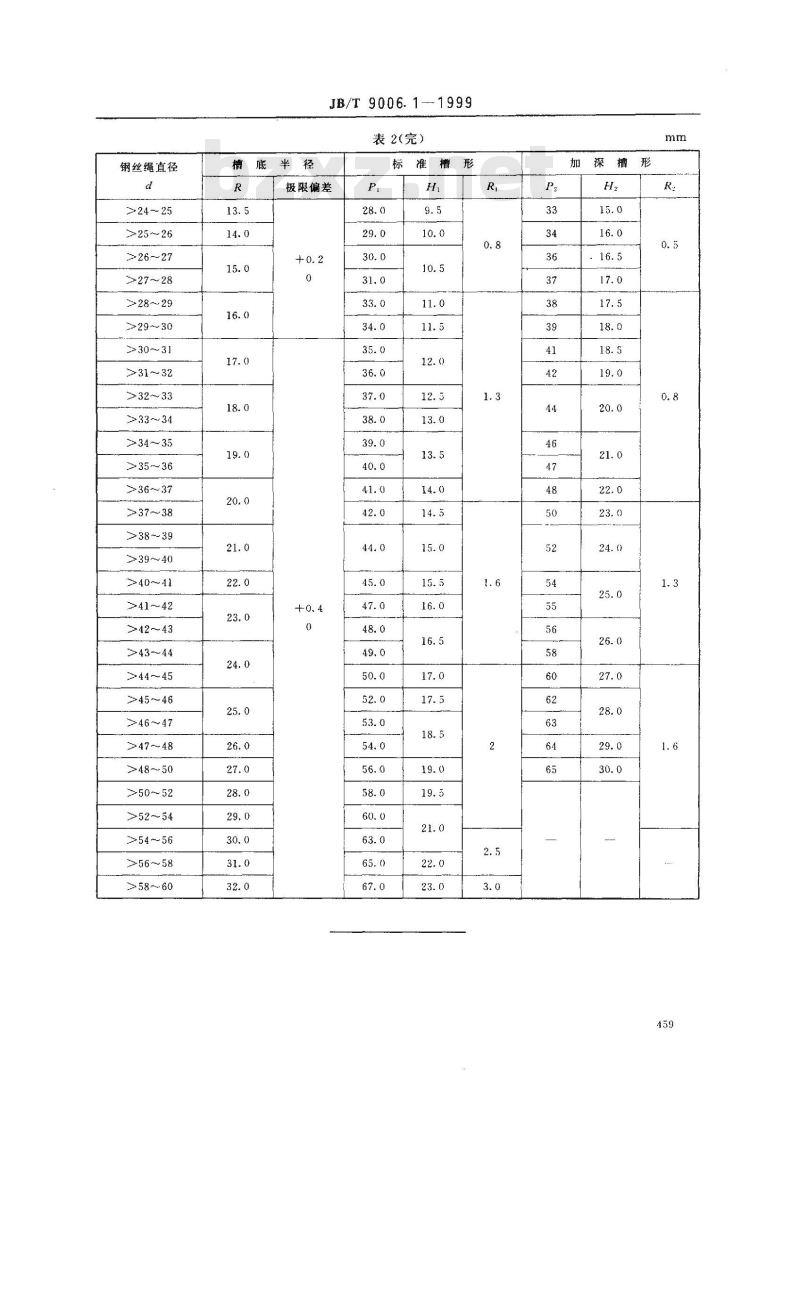

表2（完）
标准槽形
极限偏差
深槽形
