- GB/T 14521.3-1993 运输机械术语 装置和零部件

【国家标准(GB)】 运输机械术语 装置和零部件
本网站 发布时间:
2024-07-18 15:01:44
- GB/T14521.3-1993
- 现行
标准号:
GB/T 14521.3-1993
标准名称:
运输机械术语 装置和零部件
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
1993-06-10 -
实施日期:
1994-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
200.93 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了运输机械装置和主要零部件的术语。本标准适用于输送机、装卸机和给料机。 GB/T 14521.3-1993 运输机械术语 装置和零部件 GB/T14521.3-1993

部分标准内容:

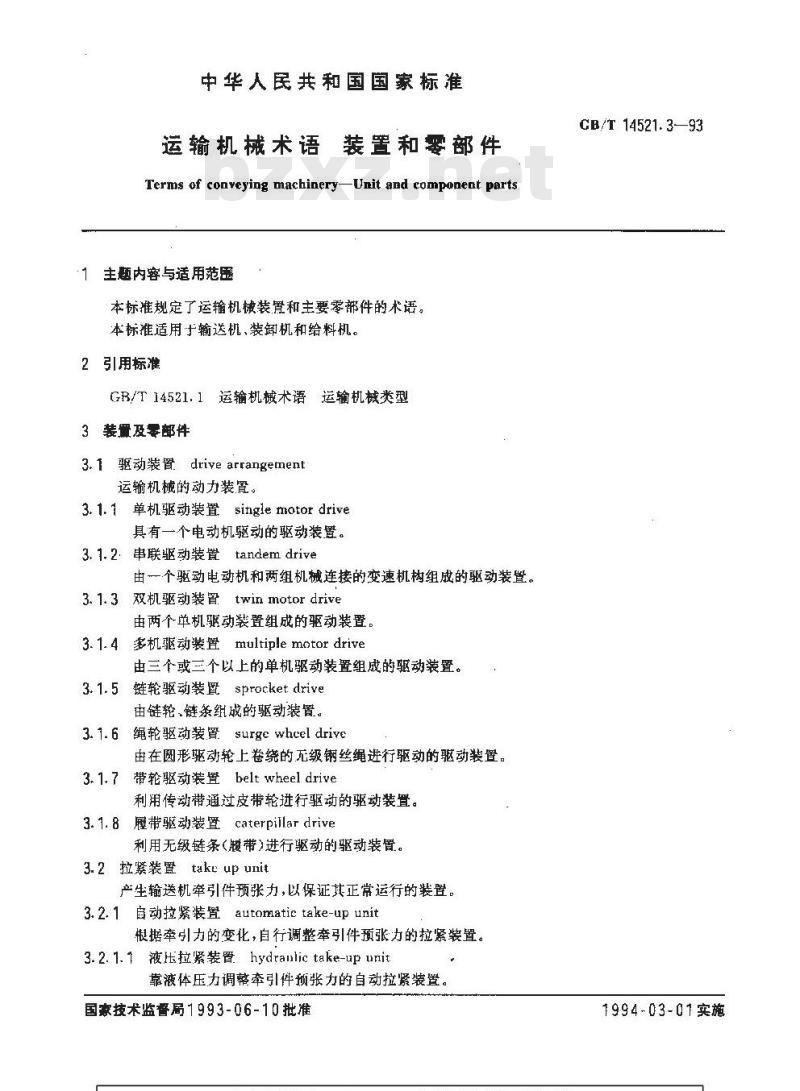

中华人民共和国国家标准
运输机械术语装置和零部件
Terms of conveying machinery-Unit and component parts1主题内容与适用范围
本标推规定了运输机械装置和主要零部件的术语。本标准适用于输送机、装卸机和给料机。2引用标难
GB/T14521.1运输机械术语运输机械类型3装實及零部件
3.1 驱动装置drive arrangement运输机械的动力装置。
3.1.1单机驱动装置single motor drive其有一个电动机驱动的驱动装置。3.1.2.串联驱动装置tandemdrive由一个驱动电动机和两组机械连接的变速机构组成的驱动装暨。3.1.3双机驱动装置twin motor drive由两个单机驱动装置组成的驱动装置。3.1.4多机驱动装置multiplemotordrive由三个或三个以上的单机驱动装置组成的驱动装置。3.1.5链轮驱动装置sprocketdrive由链轮、链条戒的驱动装置。
3.1.6绳轮驱动装置surge whcel drive由在圆形驱动轮上卷绕的无级钢丝绳进行驱动的驱动装置。3.1.7带轮驱动装置beltwheel drive利用传动带通过皮带轮进行驱动的驱动装置。3.1.8履带驱动装置caterpillar drive利用无级链条(履带)进行驱动的驱动装置。3.2 拉紧装置take up unit
产生输送机牵引件预张力,以保证其正常运行的装置。3.2.1自动拉紧装置automatic take-up unit根据牵引力的变化,自行调整牵引件预张力的拉紧装置。3.2. 1. 1 液压拉紧装置 hydranlic take-up unit.靠液体压力调牵引件预张力的自动拉紧装置。国象技术监督局1993-06-10批准CB/T 14521.3—93
1994-03-01实施
GB/T 14521:3—93

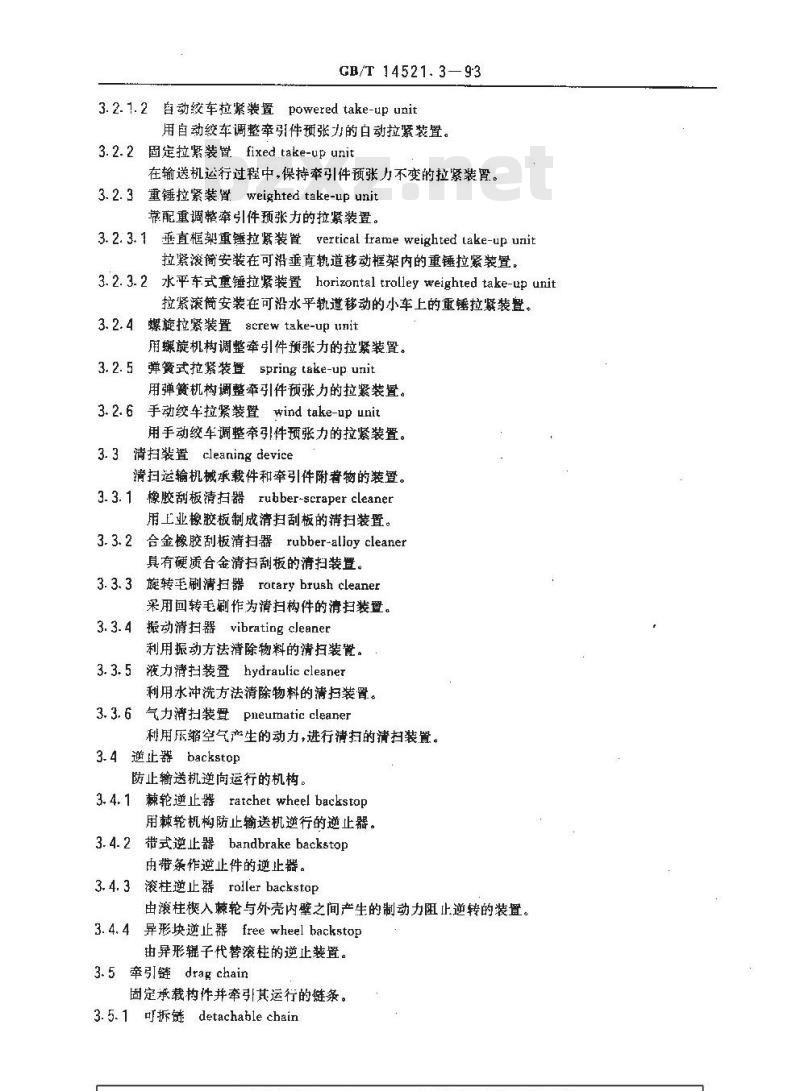

3.2.1.2自动绞车拉紧装置powered take-upunit用自动绞车调整牵引件预张力的白动拉紧装置。固定拉紧装置fixed take-up unit3.2.2
在输送机这行过程中,保持牵引件预张力不变的拉紧装置。重锤拉紧装置weighted take-upunit3.2.31
靠配重调整牵引件预张力的拉紧装置。垂直框架重锤拉紧装置vertical frameweighted Lake-upunit3. 2. 3. 1:
拉紧滚简安装在可沿垂直轨道移动框架内的重链拉紧装置。3.2.3.2
水平车式重锤拉紧装置horizontal trolley weighted take-upunit拉紧滚简安装在可沿水平轨遵移动的小车上的重锤拉紧装暨。3.2.4螺旋拉紧装置screwtake-upunit用螺旋机构调整牵引件预张力的拉紧装置。3.2.5弹簧式拉紧装置springtake-upunit用弹簧机构调整牵引件预张力的拉紧装置。3.2.6手动绞车拉紧装置wind take-upunit用手动绞车调整希引件预张力的拉紧装置。3.3清扫装置cleaningdevice
清扫运输机械承载件和牵引件附者物的装置。3.3.1橡胶刮板清扫器rubber-scrapercleaner用上业橡胶板制成清扫刮板的清扫装置。3.3.2合金橡胶刮板清扫器rubber-alloycleaner具有硬质合金清扫刮板的清扫装置。3.3.3旋转毛刷清扫器ratarybrushcleaner采用回转毛刷作为清扫构件的清扫装叠。3.3.4振动清扫器vibratingcleaner利用振动方法清除物料的清扫装置。3.3.5液力清扫装置hydrauliccleaner利用水冲洗方法清除物料的清扫装置。3.3.6气力清扫装置pneumaticcleaner利用压缩空气产生的动力,进行清扫的清扫装置。3.4逆止器backstop
防止输送机逆向运行的机构。
3.4.1棘轮逆止器ratchetwheel backstop用棘轮机构防止输送机逆行的逆止器。3.4.2带式逆止器bandbrakebackstop由带条作逆止件的逆止器。
3.4.3滚柱逆止器rollerbackstop由滚柱楔人棘轮与外壳内壁之间产生的制动力阻止逆转的装置。3.4.4异形块逆止器freewheelbackstop由异形辊子代替滚柱的逆止装置。3.5牵引链dragchain
固定承截构件并牵引其运行的链条。3.5.1 可拆链detachable chain不用工具即可拆卸的链条。
GB/T14521.3—93

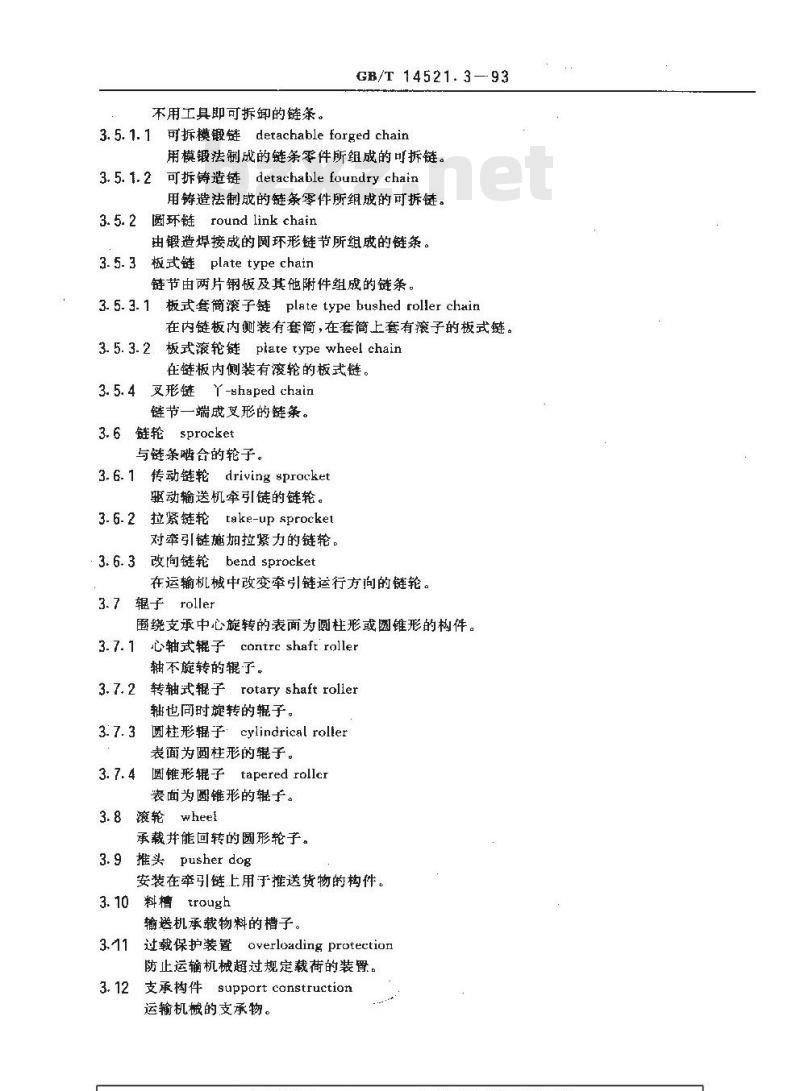

3.5.1.1 可拆模锻链detachable forged chain用模锻法制成的链条零件所组成的可拆链。3. 5. 1.2可拆铸造链 detachable foundry chain用铸造法制成的链条零件所组成的可拆链。3.5.2 圆环链round link chain由锻造焊接成的圆环形链节所组成的链条。板式链platetypechain
链节由两片钢板及其他附件组成的链条。3.5.3.1板式套简滚子链platetypebushedrollerchain在内链板内侧装有套简,在套筒上套有滚子的板式链。3.5.3.2
板式滚轮链plate type wheel chain在链板内侧装有滚轮的板式链。叉形链Y-shaped chain
链节一端成支形的链条。
3.6链轮 sprocket
与链条台的轮子。
3.6.1 传动链轮 driving spracket驱动输送机牵引链的链轮。
3.6.2 拉紧链轮 take-up sprockel对牵引链施加拉紧力的链轮。
改向链轮bend sprocket
在运输机械中改变牵引链运行方问的链轮。3.7
辊子roller
圈绕支承中心旋转的表面为圆柱形或圆维形的构件。3.7. 1 心轴式子 contrc shaft roller轴不旋转的辊子。
转轴式辊子rotary shaft roller轴也同时旋转的辊子,
圆柱形辊子:cylindrical roller表面为圆柱形的辊子。
圆锥形辊子tapered roller
面为圆锥形的辊士。
3.8 滚轮 wheel
承载井能回转的圆形轮子。
推头pusherdog
安装在牵引链上用于推送货物的构件。料槽trough
输送机承裁物料的槽子。
过载保护装置averloading pratection防止运输机械超过规定载荷的装置。3.12支承构件supportconstruction运输机械的支承物。

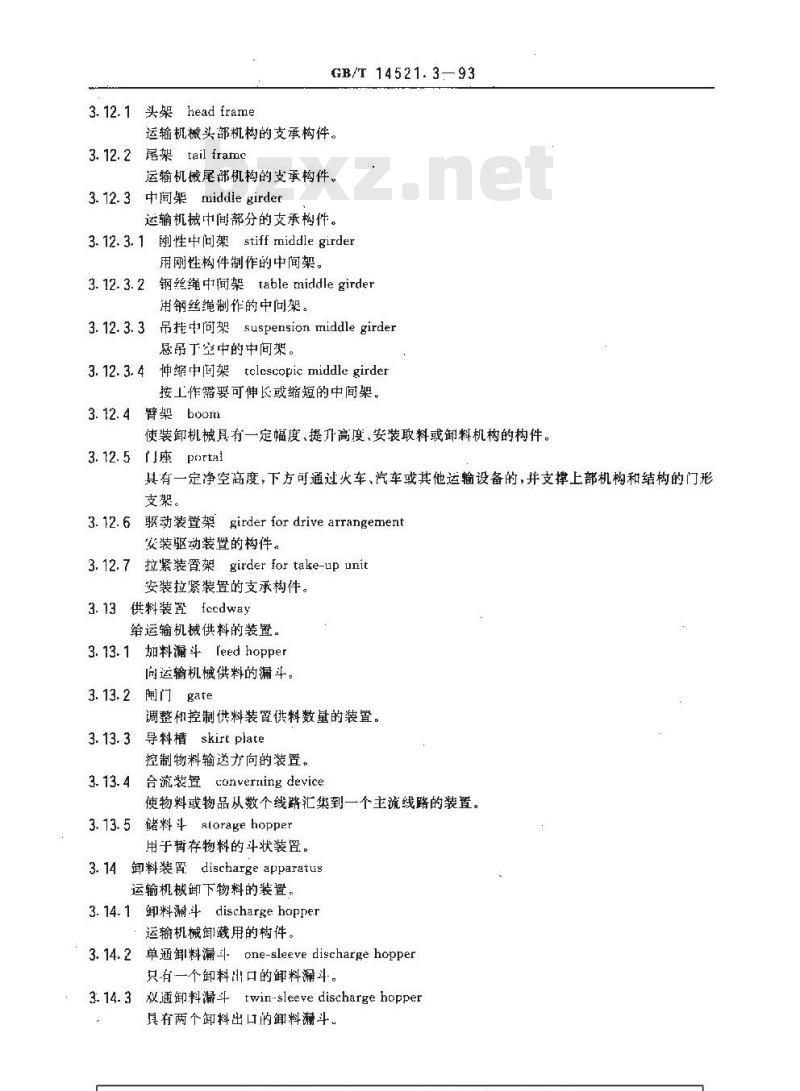

3.12.1 头架head frame
GB/T 14521. 393
运输机械头部机构的支承构件。3.12.2尾架tail framc
运输机械尾部机构的支承构件,3.12.3 中间架 middle girder
运输机械中间部分的支承构件。3.12.3.1刚性中问架stiffmiddlegirder用刚性构件制作的中间架。
钢丝绳中间架tablemiddlegirder3. 12. 3. 2
用钢丝绳制作的中问架。免费标准bzxz.net
3.12.3.3吊拖中间架suspensionmiddlegirder悬吊丁空中的中间架。
3. 12. 3. 4伸缩中间架 telcscopic middle girder按工作要可伸长或缩短的中间架。3. 12.4
臂架boom
使装卸机械具有一定幅度,提高度,安装取料或卸料机构的构件。3. 12.5 门座 prrtal
具有一定净空高度,下方可通过火车、汽车或其他运输设备的,并支撑上部机构和结构的门形支架。
3.12.6驱动装置架girder for drivearrangement安装驱动装置的构件。
拉紧装置架 girder for take-up unit安装拉紧装置的支承构件。
3.13供料装置feedway
给运输机械供料的装置。
3.13.1 加料漏斗leed hopper
向运输机械供料的漏斗。
3. 13.2 闸门 gate
调整和控制供料装置供料数量的装置。3.13.3导料槽 skirt plate
控制物料输送方向的装置。
合流装置,converningdevice
使物料或物品从数个线路汇集到一个主流线路的装置。3. 13.5储料斗 storage hopper用于暂存物料的斗状装置。
3. 14 卸料装置 discharge apparatus运输机械卸下物料的装置。
3.14.1卸料漏斗dischargehopper运输机械卸载用的构件。
3.14.2单通料漏斗one-sleeve discharge hopper只有一个卸料出口的卸料漏斗。3.14.3双通卸料斗twin-sleeve discharge hopper具有两个卸料出口的卸料漏斗
GB/T 14521.3—93

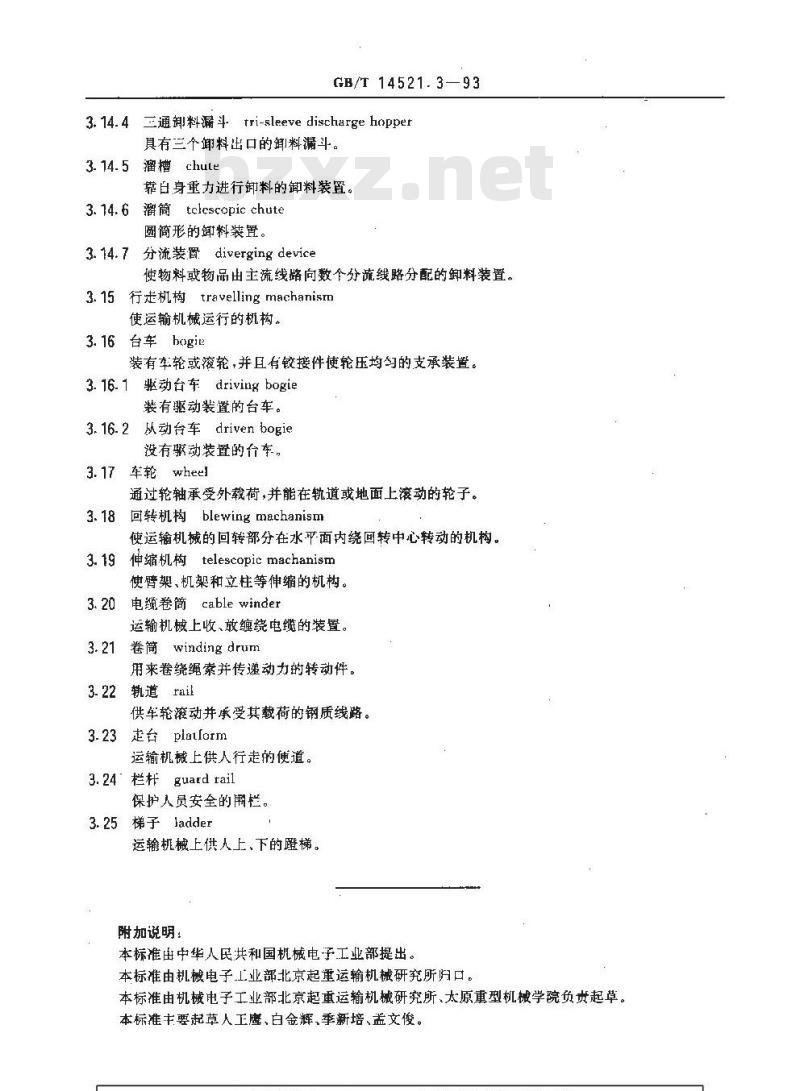

3.14.4 三通御料漏斗tri-sleeve discharge hopper具有三个卸料出口的卸料漏斗。3. 14.5溜槽chute
靠白身重力进行卸料的卸料装置。3. 14.6 潤筒 telescopic chute圆简形的卸料装置。
3.14.7分流装置diverging device使物料或物品由主流线路向数个分流线路分配的卿料装置。3.15行走机构travelling machanism使运输机械运行的机构。
3.16 台车hogie
装有车轮或滚轮,并且有铰接件使轮压均勾的支承装置。3. 16. 1 驱动台车 driving bogie装有驱动装置的台车。
3.16.2从动台车 driven bogie
没有驱动装置的台车,
车轮wheel
通过轮轴承受外载荷,并能在轨道或地面上滚动的轮子。3.18回转机构blewingmachanism使运输机械的回转部分在水平面内绕回转中心转动的机构。3.19伸缩机构telescopic machanism使臂架、机架和立柱等伸缩的机构。3.20
电缆卷筒 cable winder
运输机械上收、放缠绕电缆的装置。3.21 卷简 winding drum
用来卷绕绳索并传递动力的转动件。2轨道rail
供车轮滚动并承受其载荷的钢质线路。3.23
走台plauorm
运输机上供人行走的便道。
3.24’栏杆guard rail
保护人员安全的围栏。
5梯子ladder
运输机械上供人上,下的暨梯。附加说明:
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工.业部北京起重运输机械研究所口。本标准由机械电子工业部北京起重运输机械研究所、太原重型机械学院负贡起草。本标准主要起草人工虐、白金辉、季新培、益文俊。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
