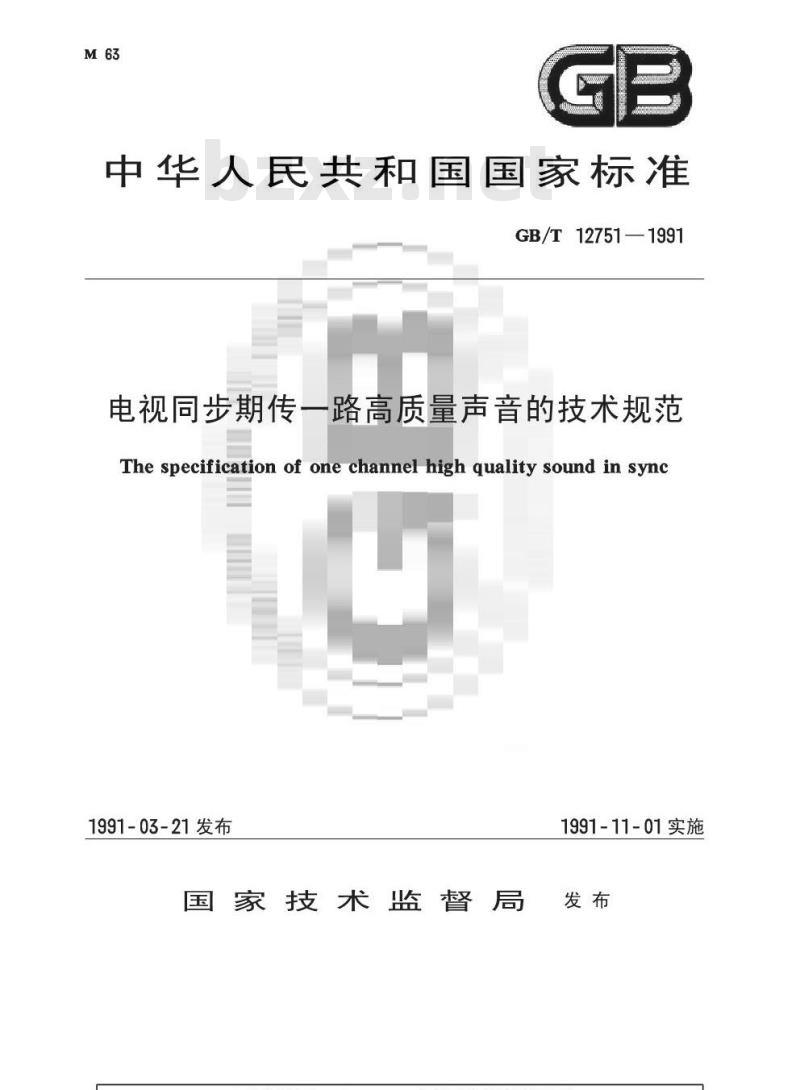

中华人民共和国国家标准
GB/T12751—1991
电视同步期传一路高质量声音的技术规范The specification of one channel high quality sound in sync1991-03-21发布
1991-11-01实施
国家技术监督局发布
中华人民共和国国家标准

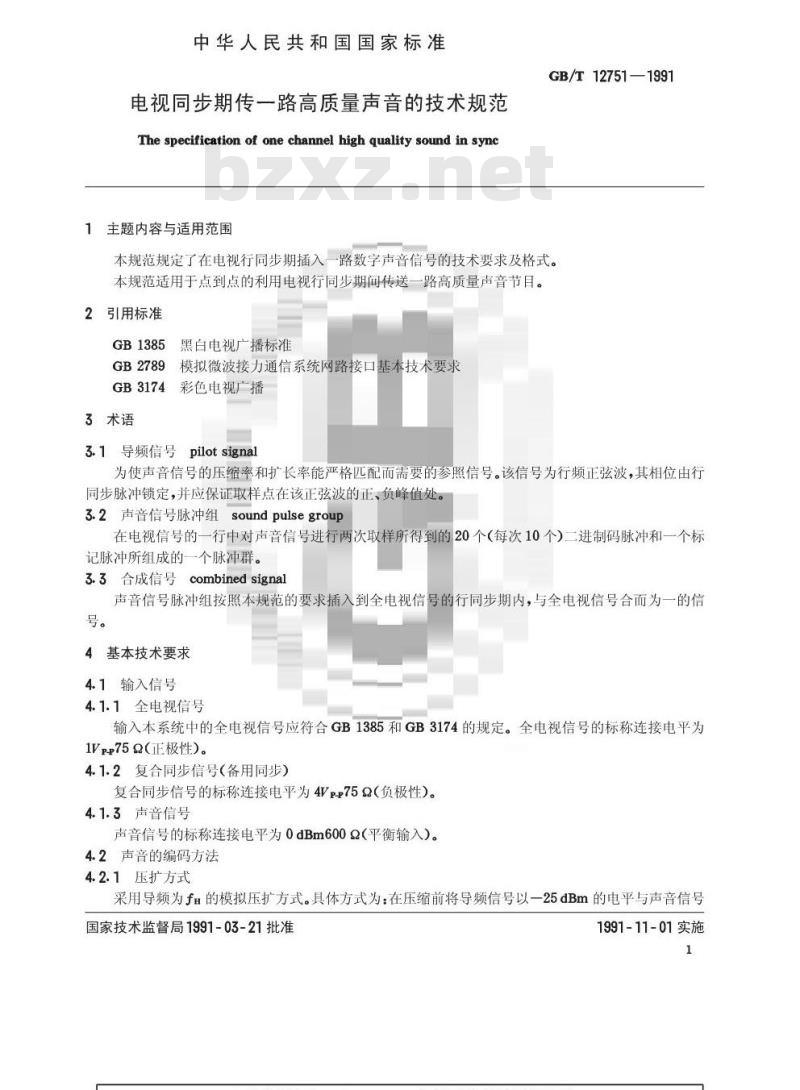

电视同步期传一路高质量声音的技术规范The specification of one channel high quality sound in sync1主题内容与适用范围
GB/T12751—1991
本规范规定了在电视行同步期插入一路数字声音信号的技术要求及格式。本规范适用于点到点的利用电视行同步期间传送一路高质量声音节目。2引用标准
5黑白电视广播标准
GB1385
GB2789模拟微波接力通信系统网路接口基本技术要求彩色电视广播
GB3174
3术语
3.1导频信号pilot signal
为使声音信号的压缩率和扩长率能严格匹配而需要的参照信号。该信号为行频正弦波,其相位由行同步脉冲锁定,并应保证取样点在该正弦波的正、负峰值处。3.2声音信号脉冲组soundpulsegroup在电视信号的一行中对声音信号进行两次取样所得到的20个(每次10个)二进制码脉冲和一个标记脉冲所组成的一个脉冲群。
3.3合成信号combinedsignal
声音信号脉冲组按照本规范的要求插入到全电视信号的行同步期内,与全电视信号合而为一的信号。
4基本技术要求
4.1输入信号
4.1.1全电视信号
输入本系统中的全电视信号应符合GB1385和GB3174的规定。全电视信号的标称连接电平为1VPp75(正极性)。
4.1.2复合同步信号(备用同步)复合同步信号的标称连接电平为4Vpp75Q(负极性)。4.1.3声音信号
声音信号的标称连接电平为0dBm6002(平衡输入)。4.2声音的编码方法
4.2.1压扩方式
采用导频为f的模拟压扩方式。具体方式为:在压缩前将导频信号以一25dBm的电平与声音信号国家技术监督局1991-03-21批准1991-11-01实施

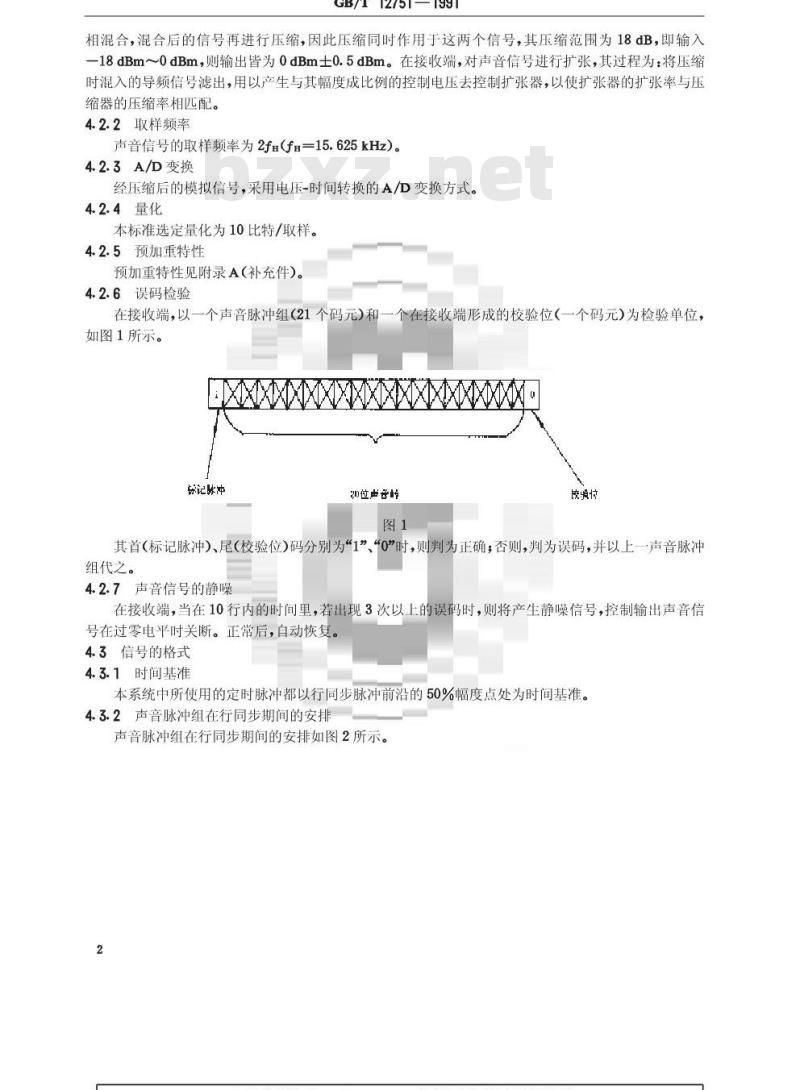

GB/T12751—1991
相混合,混合后的信号再进行压缩,因此压缩同时作用于这两个信号,其压缩范围为18dB,即输入一18dBm~0dBm,则输出皆为0dBm士0.5dBm。在接收端,对声音信号进行扩张,其过程为:将压缩时混入的导频信号滤出,用以产生与其幅度成比例的控制电压去控制扩张器,以使扩张器的扩张率与压缩器的压缩率相匹配。
4.2.2取样频率
声音信号的取样频率为2f(f=15.625kHz)。4.2.3A/D变换
经压缩后的模拟信号,采用电压-时间转换的A/D变换方式。4.2.4量化
本标准选定量化为10比特/取样。4.2.5预加重特性
预加重特性见附录A(补充件)。
4.2.6误码检验
在接收端,以一个声音脉冲组(21个码元)和如图1所示。
称记脉冲免费标准bzxz.net
个在接收端形成的校验位(一个码元)为检验单位:XXXXXXXXXX
其首(标记脉冲)、尾(校验位)码分别为“1”、“0”时,则判为正确,否则,判为误码,并以上一声音脉冲组代之。
4.2.7声音信号的静噪
在接收端,当在10行内的时间里,若出现3次以上的误码时,则将产生静噪信号,控制输出声音信号在过零电平时关断。正常后,自动恢复。4.3信号的格式
4.3.1时间基准

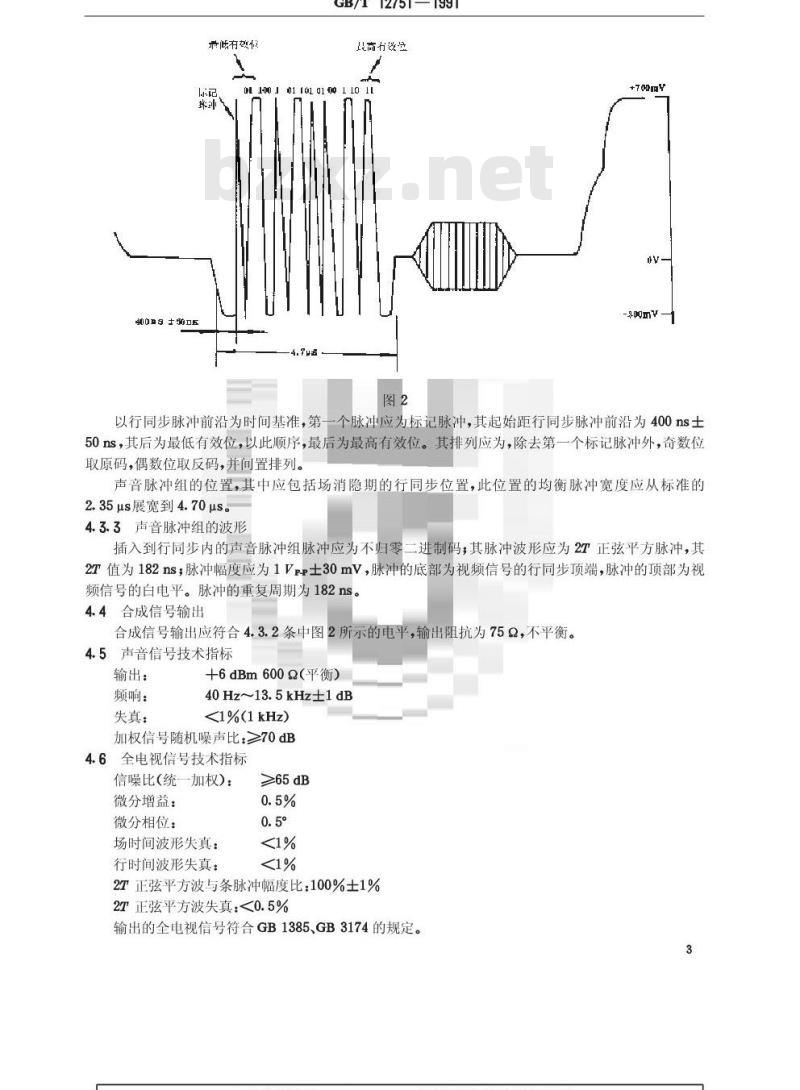

本系统中所使用的定时脉冲都以行同步脉冲前沿的50%幅度点处为时间基准。4.3.2声音脉冲组在行同步期间的安排声音脉冲组在行同步期间的安排如图2所示。2
量有效
GB/T12751—1991
高有改生
以行同步脉冲前沿为时间基准,第一个脉冲应为标记脉冲,其起始距行同步脉冲前沿为400ns士50ns,其后为最低有效位,以此顺序,最后为最高有效位。其排列应为,除去第一个标记脉冲外,奇数位取原码,偶数位取反码,并间置排列。声音脉冲组的位置,其中应包括场消隐期的行同步位置,此位置的均衡脉冲宽度应从标准的2.35μs展宽到4.70μs。
4.3.3声音脉冲组的波形
插入到行同步内的声音脉冲组脉冲应为不归零进制码,其脉冲波形应为2T正弦平方脉冲,其2T值为182ns;脉冲幅度应为1VpP士30mV,脉冲的底部为视频信号的行同步顶端,脉冲的顶部为视频信号的白电平。脉冲的重复周期为182ns。4.4合成信号输出
合成信号输出应符合4.3.2条中图2所示的电平,输出阻抗为752,不平衡。4.5声音信号技术指标
输出:
频响:
失真:
十6dBm600Q(平衡)
40Hz~13.5kHz±1dB
<1%(1kHz)
加权信号随机噪声比:70dB
4.6全电视信号技术指标
信噪比(统一加权):
微分增益:
微分相位:
场时间波形失真:
行时间波形失真:
≥65dB
2T正弦平方波与条脉冲幅度比:100%士1%2T正弦平方波失真:<0.5%
输出的全电视信号符合GB1385、GB3174的规定。3
声音预加重特性曲线由下式决定:GB/T12751—1991

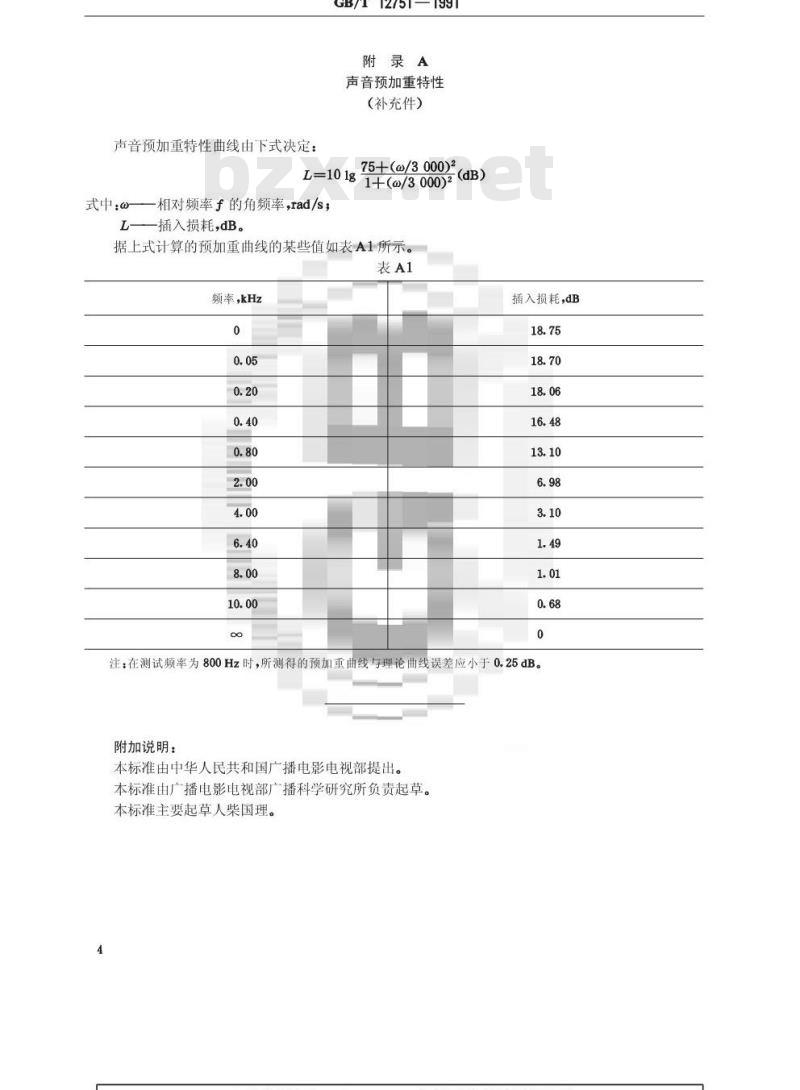

附录A
声音预加重特性
(补充件)
75+(@/3.000)2
1+(0/3.000)(dB)
L=101g
式中@——相对频率f的角频率,rad/s,L——插入损耗,dB。
据上式计算的预加重曲线的某些值如表A1所示。表A1
频率,kHz
插入损耗,dB
注:在测试频率为800Hz时,所测得的预加重曲线与理论曲线误差应小于0.25dB。附加说明:
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部广播科学研究所负责起草。本标准主要起草人柴国理。
