- GB/T10446-1989
- 已作废
标准号:
GB/T 10446-1989
标准名称:
滑动轴承 整圆止推垫圈 尺寸和公差
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1989-02-22 -
实施日期:
1990-01-01 -
作废日期:
2009-02-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
77.50 KB
替代情况:
被GB/T 10446-2008代替采标情况:
=ISO 6525-83

部分标准内容:

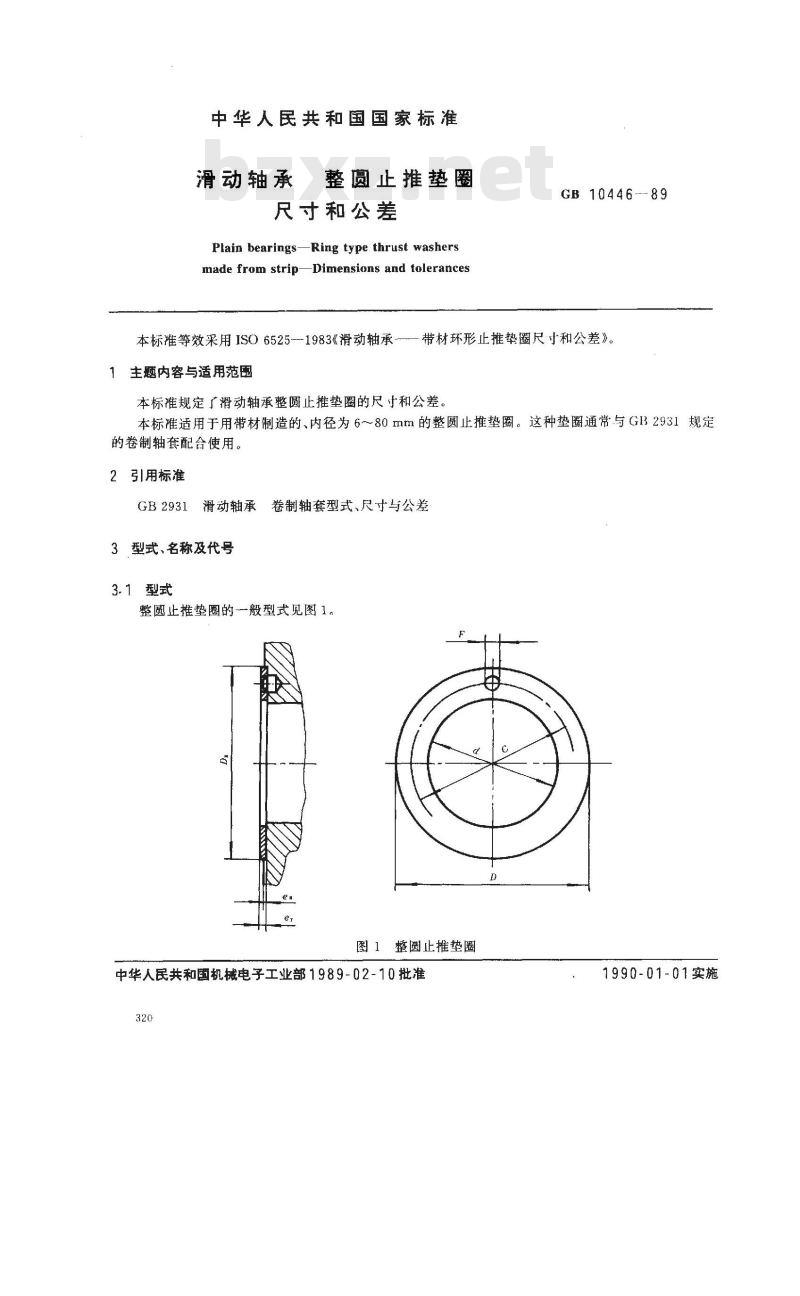

中华人民共和国国家标准
滑动轴承
整圆止推垫圈
尺寸和公差
Plain bearings-Ring type thrust washersmade from stripDimensions and tolerances本标准等效采用ISO6525-1983《滑动轴承1主题内容与适用范围
GB10446-89
带材环形止推垫圈尺寸和公差》。本标准规定了滑动轴承整圆止推垫圈的尺寸和公差。本标准适用于用带材制造的、内径为6~80mm的整圆止推垫圈。这种垫圈通常与GB2931规定的卷制轴套配合使用。
2引用标准
GB2931滑动轴承卷制轴套型式、尺寸与公差3型式、名称及代号
3.1型式
整圆止推垫圈的般型式见图1。
图1整圆止推垫圈
中华人民共和国机械电子工业部1989-02-10批准320
1990-01-01实施
2名称与代号
尺寸名称与代号见图1和表1。bzxZ.net
4尺寸与公差
主要尺寸与公差
垫圈外径
垫圈内径
垫圈厚度
GB10446-89
定位孔中心位置直径
整圆止推垫圈的主要尺寸与公差见表2。表2整圆止推垫圈的主要尺寸与公差卷制轴套外径
(GB2931)
优选系列
非优选系列
定位孔直径
轴承座上凹座直径
轴承座上凹座深度
平面度公差
卷制轴套外径
(GB2931)
优选系列
非优选系列
轴承座上凹座尺寸与公差
轴承座上凹座尺寸见图1。
GB10446-89
续表2
尺寸D等于D其公差为G10。
尺寸er取决于止推垫圈可能出现的磨损量、载荷条件,并要求卸荷后保证止推垫圈不致脱落。4.3平面度极限值力
对不带油槽的止推垫圈,其平面度公差P应在自由状态下测量。其中:D≤80 mm,
D≥80 mm
5油槽
p=0.10 mm,
p=0.12 mm。
油槽尺寸由供需双方协商。
油槽的般布置型式见图2。
GB 10446-89

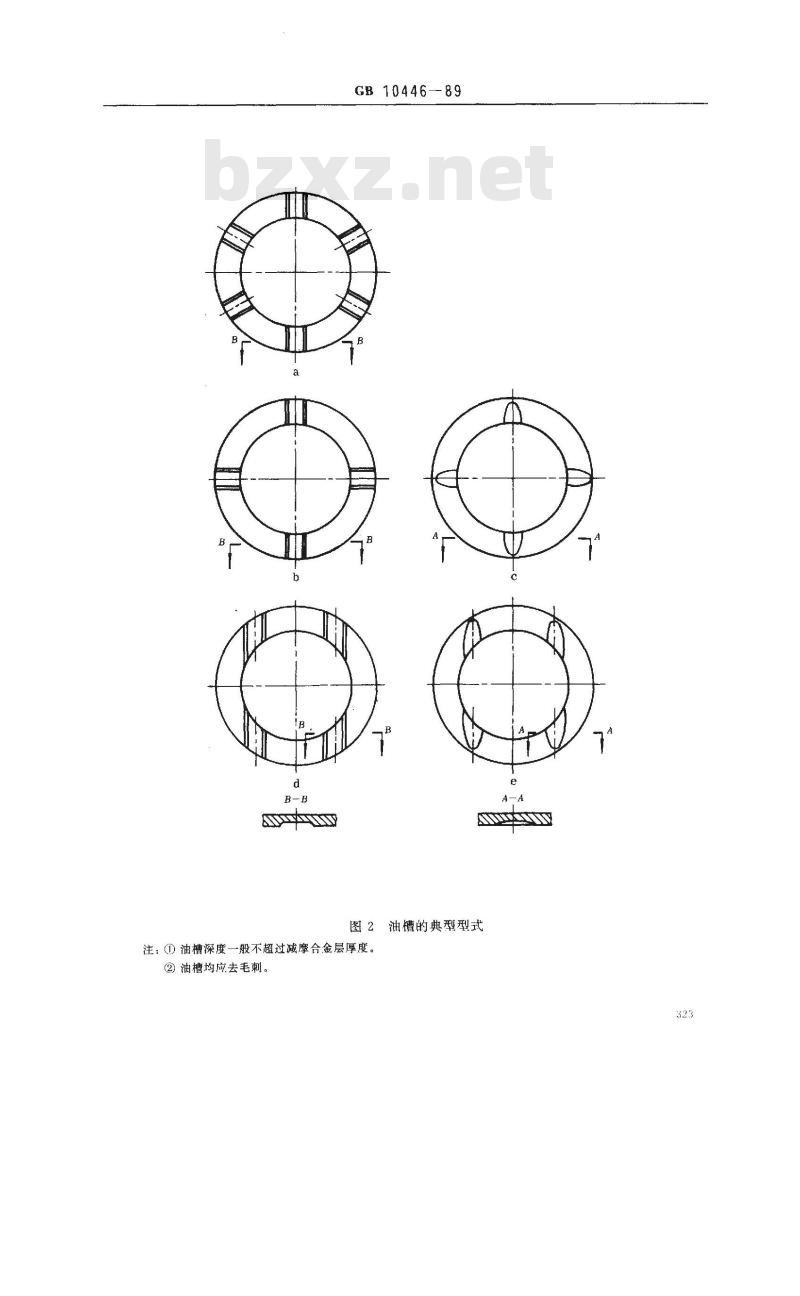

图2油槽的典型型式
注:油槽深度一般不超过减摩合金层厚度。②油槽均应去毛刺。

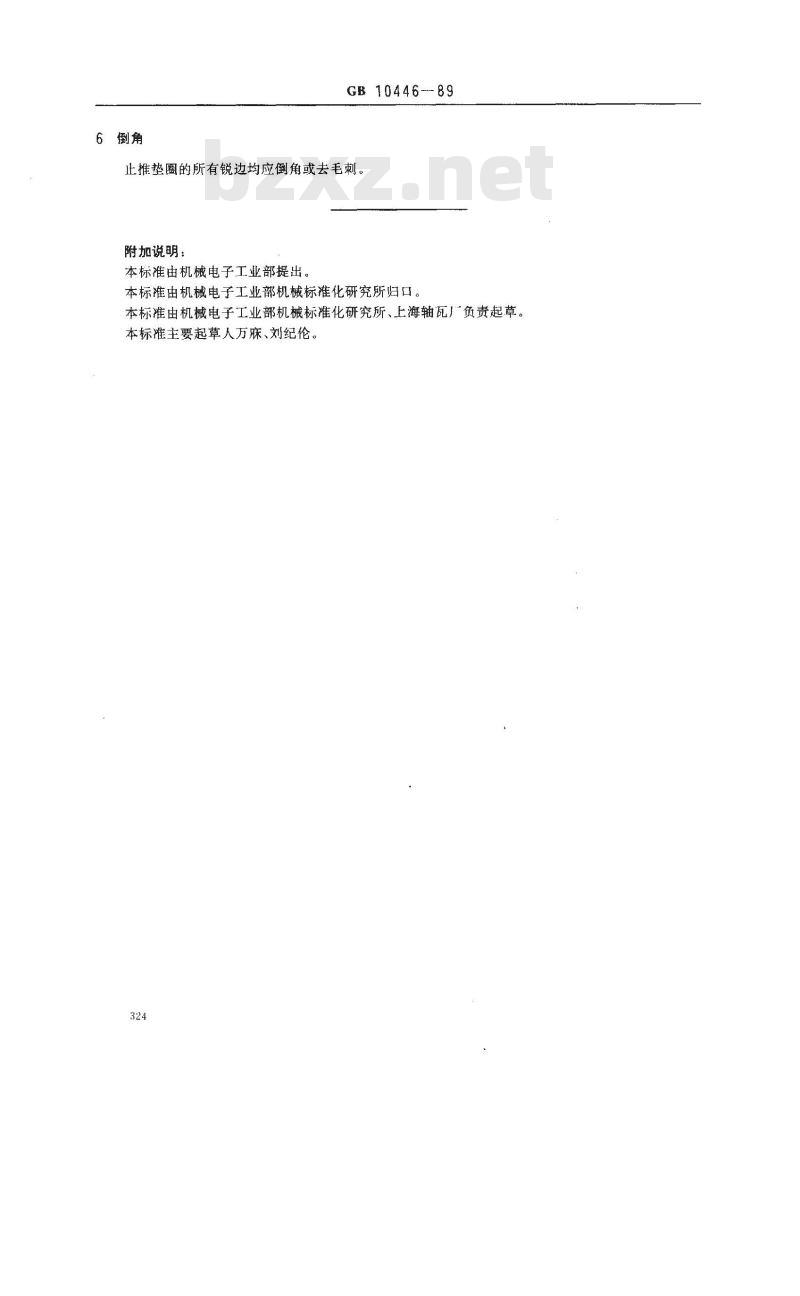

6倒角
GB10446-89
止推垫圈的所有锐边均应倒角或去毛刺。附加说明:
本标准由机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所、上海轴瓦厂负责起草。本标准主要起草人万麻、刘纪伦。324
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
滑动轴承
整圆止推垫圈
尺寸和公差
Plain bearings-Ring type thrust washersmade from stripDimensions and tolerances本标准等效采用ISO6525-1983《滑动轴承1主题内容与适用范围
GB10446-89
带材环形止推垫圈尺寸和公差》。本标准规定了滑动轴承整圆止推垫圈的尺寸和公差。本标准适用于用带材制造的、内径为6~80mm的整圆止推垫圈。这种垫圈通常与GB2931规定的卷制轴套配合使用。
2引用标准
GB2931滑动轴承卷制轴套型式、尺寸与公差3型式、名称及代号
3.1型式
整圆止推垫圈的般型式见图1。
图1整圆止推垫圈
中华人民共和国机械电子工业部1989-02-10批准320
1990-01-01实施

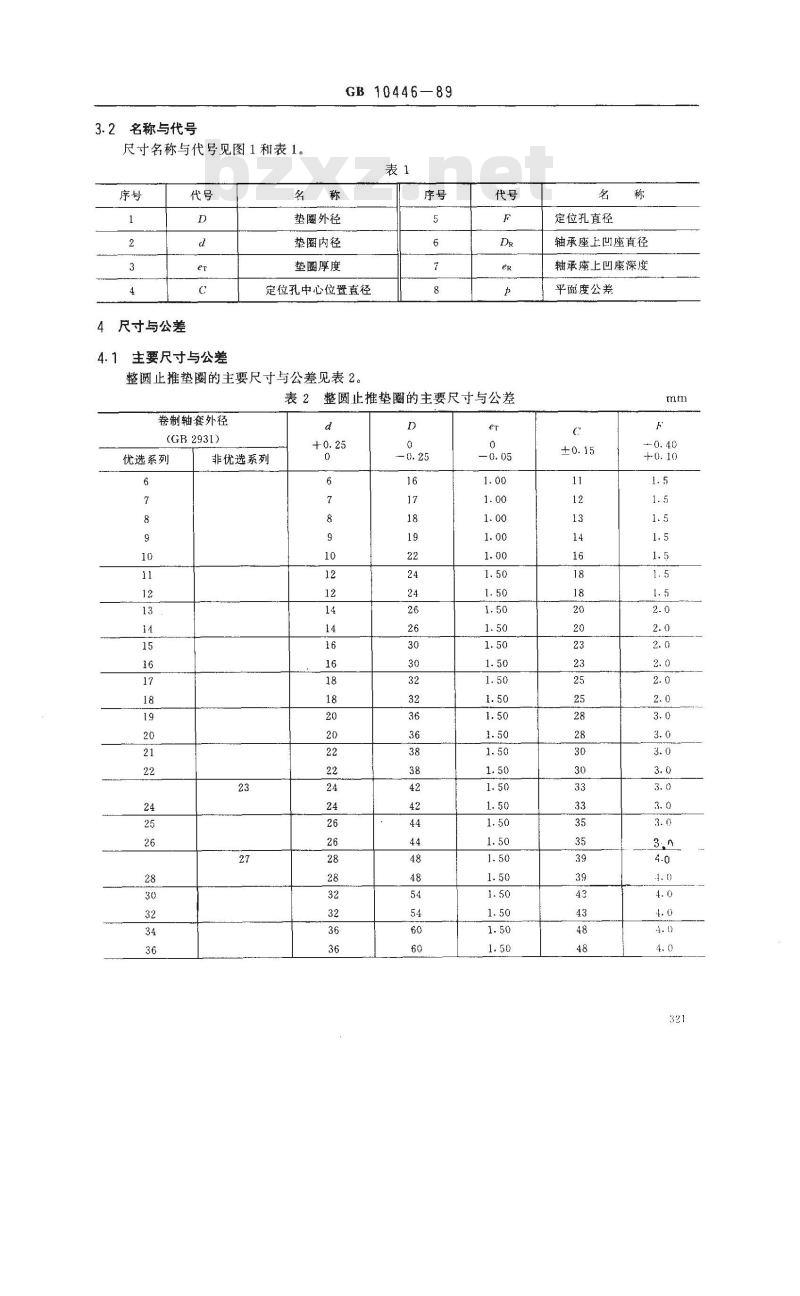

2名称与代号
尺寸名称与代号见图1和表1。bzxZ.net
4尺寸与公差
主要尺寸与公差
垫圈外径
垫圈内径
垫圈厚度
GB10446-89
定位孔中心位置直径
整圆止推垫圈的主要尺寸与公差见表2。表2整圆止推垫圈的主要尺寸与公差卷制轴套外径
(GB2931)
优选系列
非优选系列
定位孔直径
轴承座上凹座直径
轴承座上凹座深度
平面度公差
卷制轴套外径
(GB2931)
优选系列
非优选系列
轴承座上凹座尺寸与公差
轴承座上凹座尺寸见图1。
GB10446-89

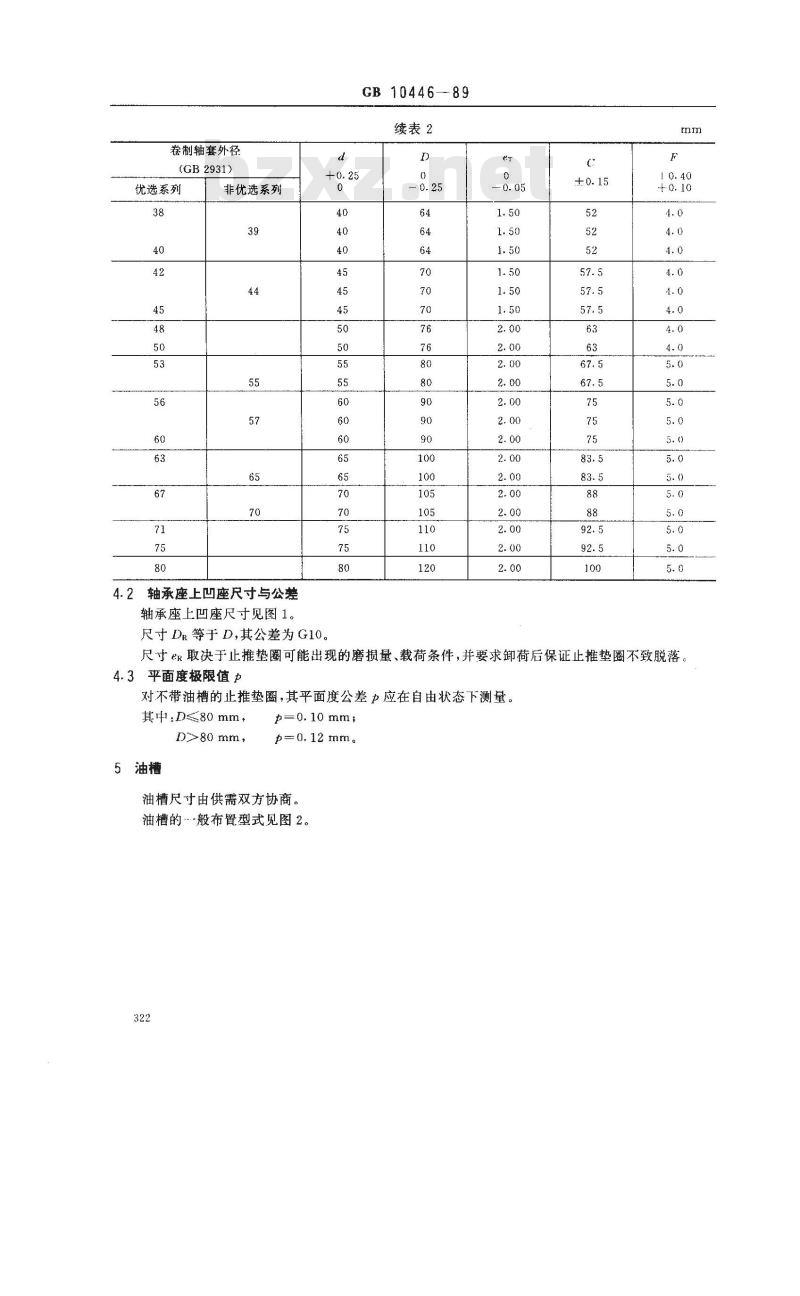

续表2
