- GB/T 10098-1988 船用中速柴油机齿轮箱技术条件
标准号:
GB/T 10098-1988
标准名称:
船用中速柴油机齿轮箱技术条件
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1988-09-13 -
实施日期:
1989-10-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
209.22 KB

部分标准内容:
UDC 621.831:621.481.73
中华人民共和國国家标准
GB 10098-10099-88
船用中速柴油机齿轮箱
系列和技术条件
Marine gearbox family and technical specification for medium speed diesel engine19名8-12 ~10 发布
国家技术监督局
1989-10 -01实施
中华人民共和国国家标准
船用中速柴油机齿
轮箱技术条件
The specificatlom of marine gearbox formedinm speed diesel englne
主题内容与适用范围
本标准规定了齿轮箱的技术婴求和检验规娜UDC621.831:821
.431.78
GB10098-88
本标准适用于与語用中速柴油机匹配的平行轴外啮合渐开线圆柱齿轮齿轮箱。2引用标准
JB179渐片线圆柱齿轮精度下载标准就来标准下载网
3技术要求
3.1·齿轮箱应按经规定程序批准的产品图择和技术文件制造。3.2齿轮箱应能在纵倾5”、纵摇7.5°和横倾15°、横播22.5的条件下正带工作,如另有要求,应按有关规范的规定。
3.3带离合器的齿轮箱允许换向的最大转速应不小额定输人转速的50%,在紧微情况下允许换向的最大转速按有关规范的规定。
3.带离合器的齿轮箱应设有应急的机械连接机构,当液压系统失灵时,能保证船舶有一定的航行能力。
3.5带离合器的齿轮箱的换向时闻应不大于15s,换向时间系指在正常换向转速下,以正车(或倒车)操纵开始到车(正车)开始运转为止。8.齿轮箱离合器所转递的最大扭矩,一般不应小于额定传递扭矩的1.5倍。8.7齿轮箱的润滑油温度,采用滑动轴承时,应不高于70℃,采用动轴承时,应不高于80℃。3,8齿轮箱在运转过程中,不得有异常振动、冲击、喔声、发热和油水渗漏。3.9齿轮箱的机械效率应不低于95%。3.10齿轮箱在正车运转时,齿面接触斑点应不低于JB179规定的6级精度。8.11齿轮箱箱体应具有足够的独度和刚度,并设有观察窗和适当的透气装置。3.12放轮箱外表面的油漆应美观。牢固、均匀、色泽一致,不得有起层和剥落。.18齿轮箱应设置观察油温、油压的直读式仪表,仪表板应具有良好的减振功能,并应装有滑油、高温和低压报警装置。
8.14翻造厂应按规定问用产提供齿轮箱附件、备性,工具和有关技术文件。4检验规则
4.1凡新设计的产品、转厂生产及产品结构、工艺。材料有重大改变,可能影响产品性能时,必须有关规定进行型式试验。
4、2齿轮箱出厂,须按本标准要求和船舶检验部门批准的出广试验大纲进行出厂试验,由翻造厂和船中国船舶工业总公司18-08-13批准1988~10 -D1实施
韵检验部门分别出具证节。
6标志、包装、运输和贮存
GB10098-88
5.1齿轮箱的主要零件均应打上编号及.工厂标记。5.2齿轮箱应有铭牌,出口产品的铭牌应有中、外文对照,铭牌七应标明型号,
输人功率,
输人转速:
减速比;
出编号
船级社检验标记:
制造厂厂名,
出厂日期。
5.8齿轮箱及其备件、附件、工具的脊效油封期,在室内贮存的情况下,自出厂之日起六个月内不得锈蚀。
齿轮箱应装人牛固的包装箱内,并有相应的防潮措施,齿轮箱和随机的备件、附件、工具及技术5.4
文件应固定在包装箱内。
5.5包装箱外表面应标明:
产品型号
b.体积,
发往地址及收货单位名称,
制造厂名称及地址;
起吊符号、“向上”、“防潮”等字样或标记。5.6齿轮箱应贮放在通风、干燥的仓库内,严禁与易脑性物质存放在一起,以免锈蚀。附加说明:
本标准由中国船舶工业总公司603研究所提出。本标准由四川齿轮箱厂负责起草。本标准主要起草人析宏联。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和國国家标准
GB 10098-10099-88
船用中速柴油机齿轮箱
系列和技术条件
Marine gearbox family and technical specification for medium speed diesel engine19名8-12 ~10 发布
国家技术监督局
1989-10 -01实施
中华人民共和国国家标准
船用中速柴油机齿
轮箱技术条件
The specificatlom of marine gearbox formedinm speed diesel englne
主题内容与适用范围
本标准规定了齿轮箱的技术婴求和检验规娜UDC621.831:821
.431.78
GB10098-88
本标准适用于与語用中速柴油机匹配的平行轴外啮合渐开线圆柱齿轮齿轮箱。2引用标准
JB179渐片线圆柱齿轮精度下载标准就来标准下载网
3技术要求
3.1·齿轮箱应按经规定程序批准的产品图择和技术文件制造。3.2齿轮箱应能在纵倾5”、纵摇7.5°和横倾15°、横播22.5的条件下正带工作,如另有要求,应按有关规范的规定。
3.3带离合器的齿轮箱允许换向的最大转速应不小额定输人转速的50%,在紧微情况下允许换向的最大转速按有关规范的规定。
3.带离合器的齿轮箱应设有应急的机械连接机构,当液压系统失灵时,能保证船舶有一定的航行能力。
3.5带离合器的齿轮箱的换向时闻应不大于15s,换向时间系指在正常换向转速下,以正车(或倒车)操纵开始到车(正车)开始运转为止。8.齿轮箱离合器所转递的最大扭矩,一般不应小于额定传递扭矩的1.5倍。8.7齿轮箱的润滑油温度,采用滑动轴承时,应不高于70℃,采用动轴承时,应不高于80℃。3,8齿轮箱在运转过程中,不得有异常振动、冲击、喔声、发热和油水渗漏。3.9齿轮箱的机械效率应不低于95%。3.10齿轮箱在正车运转时,齿面接触斑点应不低于JB179规定的6级精度。8.11齿轮箱箱体应具有足够的独度和刚度,并设有观察窗和适当的透气装置。3.12放轮箱外表面的油漆应美观。牢固、均匀、色泽一致,不得有起层和剥落。.18齿轮箱应设置观察油温、油压的直读式仪表,仪表板应具有良好的减振功能,并应装有滑油、高温和低压报警装置。
8.14翻造厂应按规定问用产提供齿轮箱附件、备性,工具和有关技术文件。4检验规则
4.1凡新设计的产品、转厂生产及产品结构、工艺。材料有重大改变,可能影响产品性能时,必须有关规定进行型式试验。
4、2齿轮箱出厂,须按本标准要求和船舶检验部门批准的出广试验大纲进行出厂试验,由翻造厂和船中国船舶工业总公司18-08-13批准1988~10 -D1实施
韵检验部门分别出具证节。
6标志、包装、运输和贮存
GB10098-88
5.1齿轮箱的主要零件均应打上编号及.工厂标记。5.2齿轮箱应有铭牌,出口产品的铭牌应有中、外文对照,铭牌七应标明型号,
输人功率,
输人转速:
减速比;
出编号
船级社检验标记:
制造厂厂名,
出厂日期。
5.8齿轮箱及其备件、附件、工具的脊效油封期,在室内贮存的情况下,自出厂之日起六个月内不得锈蚀。
齿轮箱应装人牛固的包装箱内,并有相应的防潮措施,齿轮箱和随机的备件、附件、工具及技术5.4
文件应固定在包装箱内。
5.5包装箱外表面应标明:
产品型号
b.体积,
发往地址及收货单位名称,
制造厂名称及地址;
起吊符号、“向上”、“防潮”等字样或标记。5.6齿轮箱应贮放在通风、干燥的仓库内,严禁与易脑性物质存放在一起,以免锈蚀。附加说明:
本标准由中国船舶工业总公司603研究所提出。本标准由四川齿轮箱厂负责起草。本标准主要起草人析宏联。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

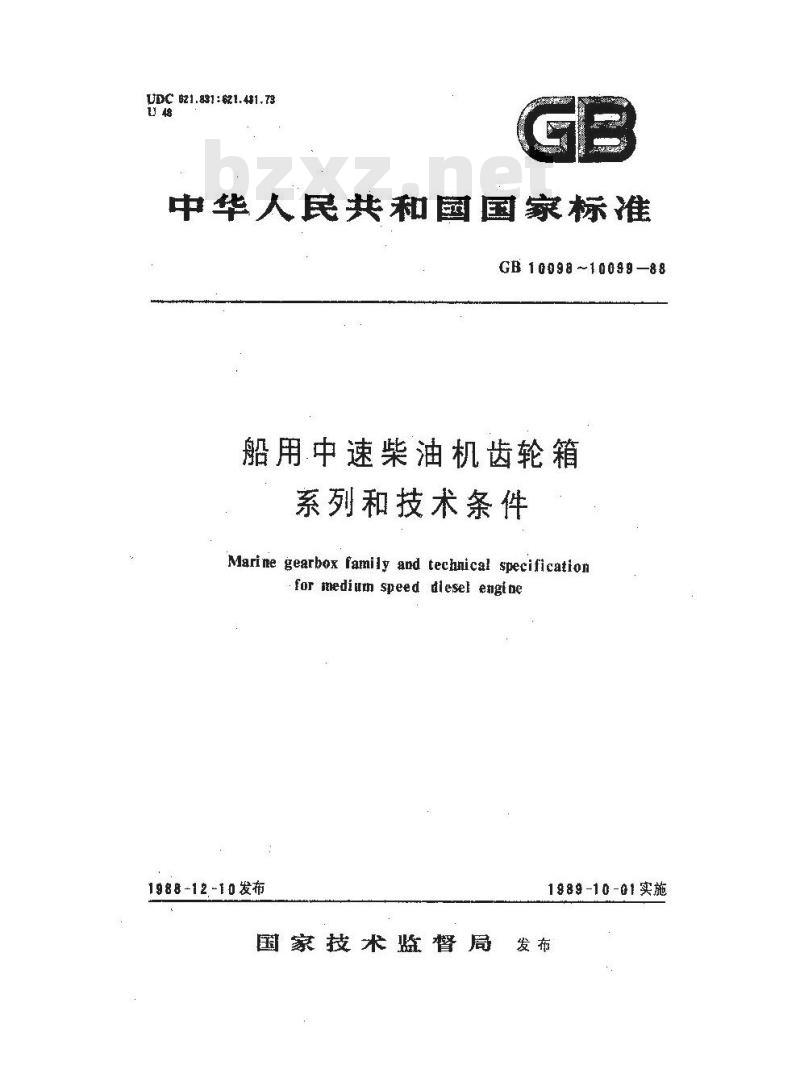

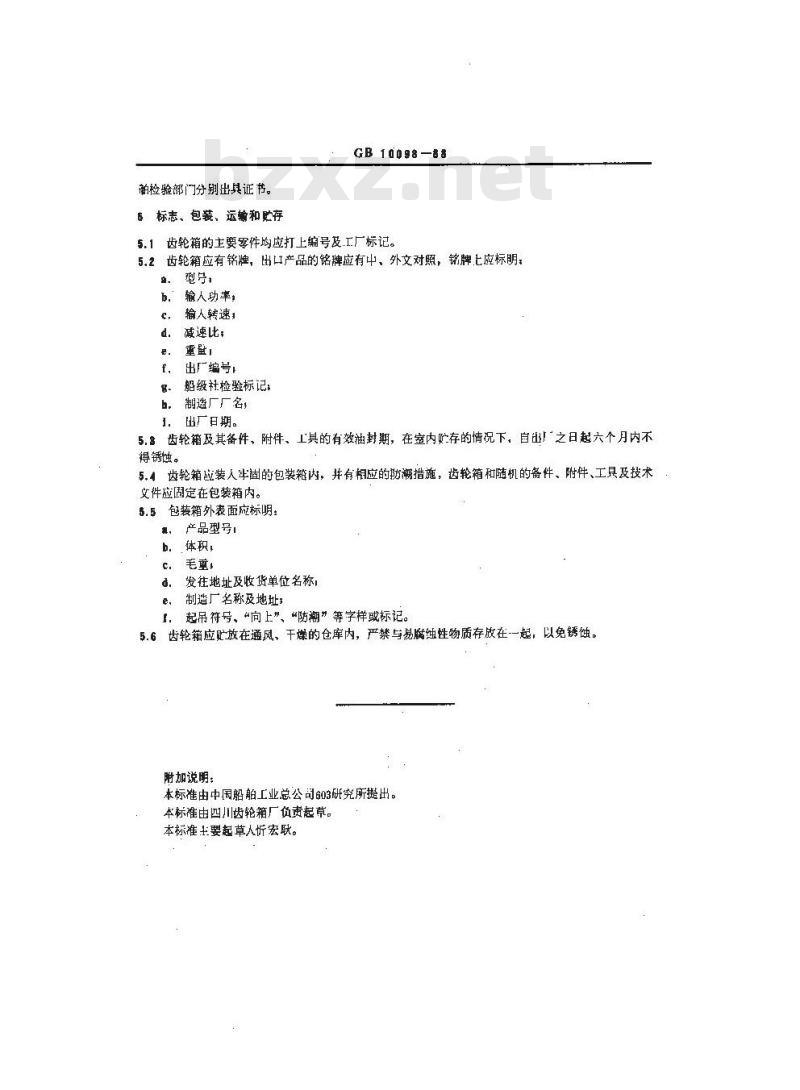

标准图片预览:
