【机械行业标准(JB)】 精密加工中心检验条件 第 1 部分：卧式和带附加主轴头机床 几何精度检验(水平 Z 轴)

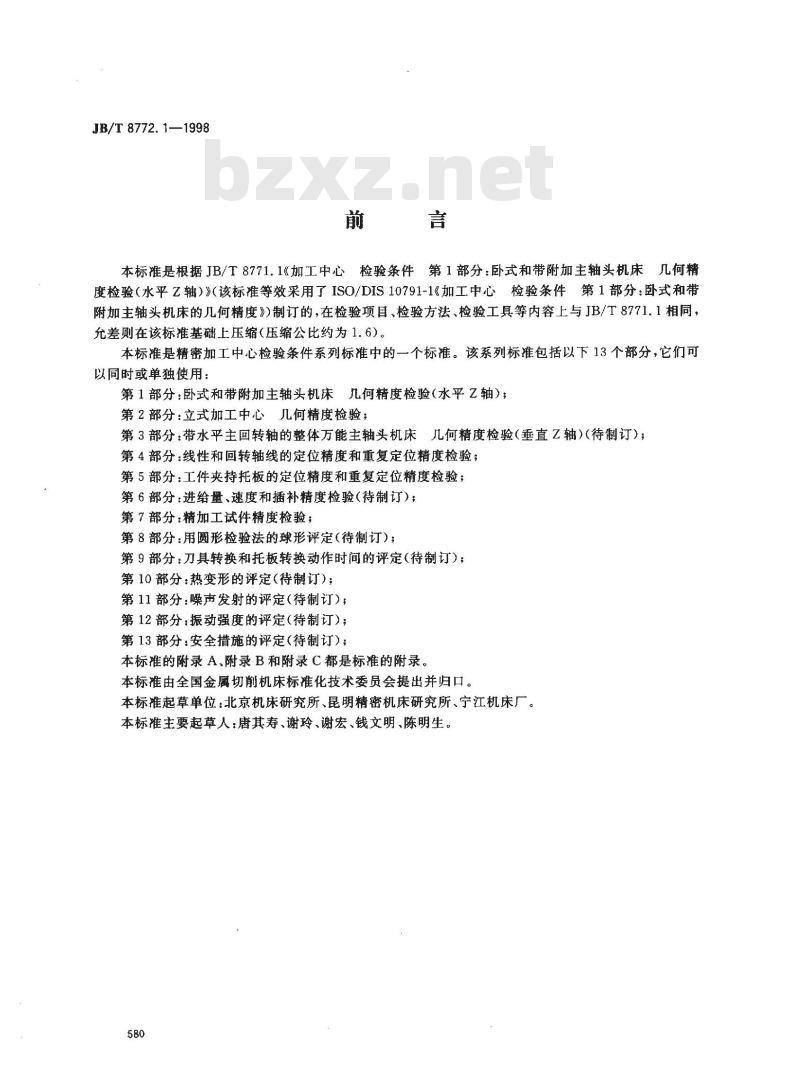

JB/T 8772.1-1998 本标准是根据 JB/T 8771.1-1998《加工中心检验条件 第 1 部分：卧式和带附加主轴头机床的几何精度检验(水平 Z 轴)》制订的(该标准等效采用国际标准草案 ISO/DIS 10791-1《加工中心检验条件 第 1 部分：卧式和带附加主轴头机床的几何精度检验(水平 Z 轴)》)。在检验项目、检验方法、检验工具等内容上与 JB/T 8771.1-1998 相同，允差则在该标准基础上压缩(压缩公比约为 1.6)。 本标准规定了精密卧式加工中心(即水平 Z 轴)的几何精度的要求及检验方法。 本标准适用于基本上具有四个数控轴线，即：三个线性坐标(X、Y、Z)、行程至 2000mm 和一个与工作台有关的回转轴线(B′)的精密卧式加工中心。 本标准的附录中列出了三种可能的附加万能主轴头的检验项目： 附录 A：45°对分分度主轴头，具有两个物体(例如海司偶合器)不同角度位置的机械分度：相应的检验(AG1 至 AG9)仅检查主轴所处的最后位置； 附录B：回转主轴头，具有相互垂直的两数控回转轴线(检验BG1 至 BG7)； 附录C：45°对分连续分度主轴头，类似于第一利形式，但具备两个数控回转轴线的连续分度：相应的检验(CG1 至 CG7)要检查影响主轴所处最后位置的所有几何特性(平面和轴线)，两回转轴线的定位精度除外；这些检验也可用于 45°对分分度主轴头的更深一步的试验，只要是它们的运动和锁紧允许这样做。 JB/T 8772.1-1998 精密加工中心检验条件 第 1 部分：卧式和带附加主轴头机床 几何精度检验(水平 Z 轴) JB/T8772.1-1998 标准下载解压密码：www.bzxz.net
