本标准规定了GB/T 15972.1中B4类非零色散位移单模光纤的几何、光学、传输特性和机械、环境性能的要求。该类光纤的零色散波长在1550nm附近,在使用波长区域具有一非零的小色散值,以抑制密集波分复用(DWDM)中四波混频(FWM)效应。它使用在1500~1600nm波长区域是最佳的。本标准规定的单模光纤适用于通信网和其他通信设备,特别适用于DWDM的通信网及其他通信设备。 GB/T 9771.5-2000 通信用单模光纤系列 第5部分:非零色散位移单模光纤特性 GB/T9771.5-2000

部分标准内容:
ICS 33.180.10

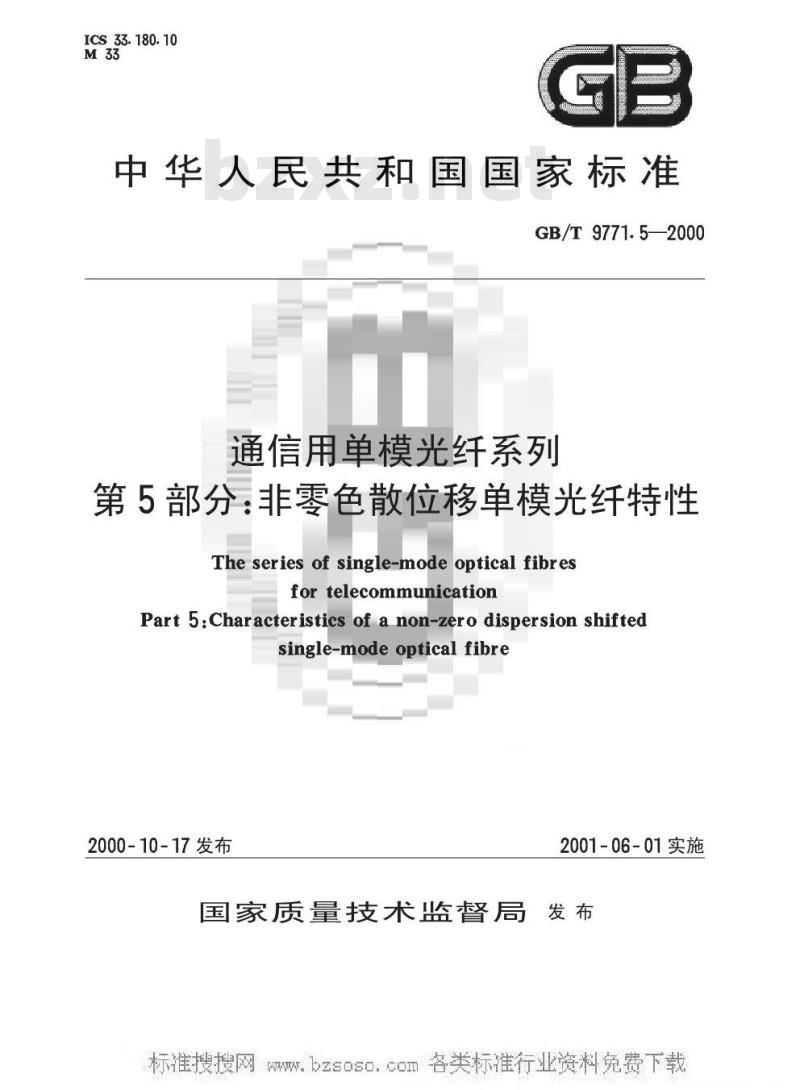

中华人民共和国国家标准
GB/T9771.5——2000
通信用单模光纤系列
第5部分:非零色散位移单模光纤特性Theseries of single-modeoptical fibresfortelecommunication
Part 5:Characteristics of a non-zero dispersion shiftedsingle-mode optical fibre
2000-10-17发布
2001-06-01实施
国家质量技术监督局
W.bzsoso.cOIGB/T9771.5—2000
本标准是根据国际电信联盟建议ITU-TG.655:2000非零色散位移单模光纤光缆的特性修订文稿制定的,在主要技术内容上参考采用了该国际标准的规定。某此特性要求也参考了国际电工委员会标准IEC60793-2:1998《光纤第2部分:产品规范》及1999年对IEC60793-2提出的修订文稿中的规定和国际上同类产品的先进技术指标。GB/T9771一2000在《通信用单模光纤系列》总标题下包括以下几个部分:第1部分(即GB/T9771.1):非色散位移单模光纤特性第2部分(即GB/T9771.2):截止波长位移单模光纤特性第3部分(即GB/T9771.3):波长段扩展的非色散位移单模光纤特性第4部分(即GB/T9771.4):色散位移单模光纤特性第5部分(即GB/T9771.5):非零色散位移单模光纤特性本标准是第5部分。
本标准由中华人民共和国信息产业部提出。本标准由信息产业部电信研究院归口。本标准起草单位:信息产业部武汉邮电科学研究院。本标准起草人:陈永诗、刘泽恒。I

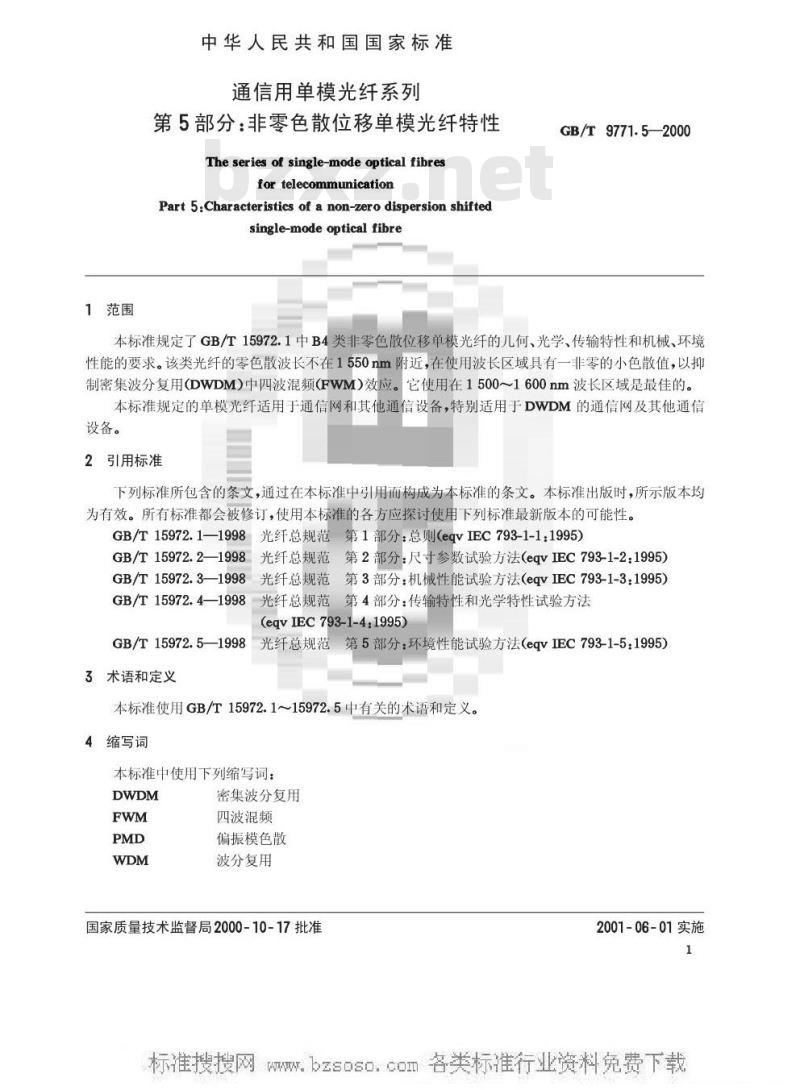

.bzsoso,cOn1范围
中华人民共和国国家标准
通信用单模光纤系列
第5部分:非零色散位移单模光纤特性The series of single-mode optical fibresfortelecommunication
Part 5:Characteristics of a non-zerodispersionshiftedsingle-mode optical fibre
GB/T9771.5—2000
本标准规定了GB/T15972.1中B4类非零色散位移单模光纤的几何、光学、传输特性和机械、环境性能的要求。该类光纤的零色散波长不在1550nm附近,在使用波长区域具有一非零的小色散值,以抑制密集波分复用(DWDM)中四波混频(FWM)效应。它使用在15001600nm波长区域是最佳的。本标准规定的单模光纤适用于通信网和其他通信设备,特别适用于DWDM的通信网及其他通信设备。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15972.1—1998光纤总规范第1部分:总则(eqvIEC793-1-1:1995)GB/T15972.2—1998光纤总规范第2部分:尺寸参数试验方法(eqvIEC793-1-2:1995)GB/T15972.3—1998光纤总规范第3部分:机械性能试验方法(eqVIEC793-1-3:1995)GB/T15972.4—1998光纤总规范第4部分:传输特性和光学特性试验方法(eqvIEC793-1-4:1995)
GB/T15972.5—1998光纤总规范第5部分:环境性能试验方法(eqvIEC793-1-5:1995)3术语和定义
本标准使用GB/T15972.1~15972.5中有关的术语和定义。4缩写词
本标准中使用下列缩写词:bzxZ.net
密集波分复用
四波混频
偏振模色散
波分复用
国家质量技术监督局2000-10-17批准2001-06-01实施
Wbzsoso.cOn5技术要求

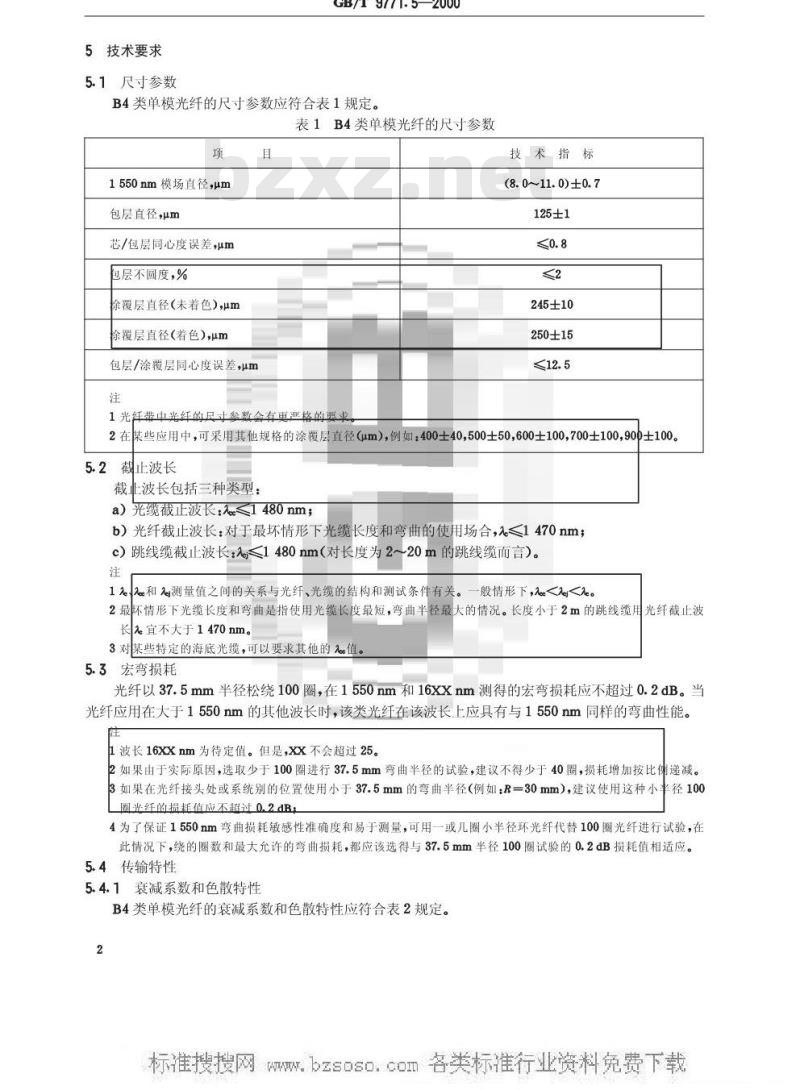

5.1尺寸参数
GB/T9771.5—2000
B4类单模光纤的尺寸参数应符合表1规定表1B4类单模光纤的尺寸参数
1550nm模场直径,μm
包层直径,μm
芯/包层同心度误差,um
包层不圆度,%
徐覆层直径(未着色),μm
徐覆层直径(着色),μm
包层/涂覆层同心度误差,um
技术指标
(8.0~11.0)±0.7
125±1
245±10
250±15
1光纤带中光纤的尺寸参数会有更严格的更2在某些应用中,可采用其他规格的涂覆层直径(μm),例如:400±40,500±50,600±100,700±100,90±100。截止波长
截止波长包括三种类型:
a)光缆截正波长:≤1480nm;
b)光纤截止波长:对于最坏情形下光缆长度和弯曲的使用场合,入<1470nmc)跳线缆截止波长:g≤1480nm(对长度为2~20m的跳线缆而言)。住
1和测量值之间的关系与光纤、光缆的结构和测试条件有关。一般情形下,<<。2最环情形下光缆长度和弯曲是指使用光缆长度最短,弯曲半径最大的情况。长度小于2m的跳线缆用光纤截止波长宜不大于1470nm。
3对某些特定的海底光缆,可以要求其他的入值。5.3宏弯损耗
光纤以37.5mm半径松绕100圈,在1550nm和16xxnm测得的宏弯损耗应不超过0.2dB。当光纤应用在大于1550nm的其他波长时,该类光纤在该波长上应具有与1550nm同样的弯曲性能。波长16XXnm为待定值。但是,XX不会超过25。2如果由于实际原因,选取少于100圈进行37.5mm弯曲半径的试验,建议不得少于40圈,损耗增加按比例递减。3如果在光纤接头处或系统别的位置使用小于37.5mm的弯曲半径(例如;R=30mm),建议使用这种小半径100圈光纤的损耗值应不超过0.2.dB4为了保证1550nm弯曲损耗敏感性准确度和易于测量,可用一或几圈小半径环光纤代替100圈光纤进行试验,在此情况下,绕的圈数和最大允许的弯曲损耗,都应该选得与37.5mm半径100圈试验的0.2dB损耗值相适应。5.4传输特性
5.4.1衰减系数和色散特性
B4类单模光纤的衰减系数和色散特性应符合表2规定。Wbzsoso.cOIGB/T9771.5—2000

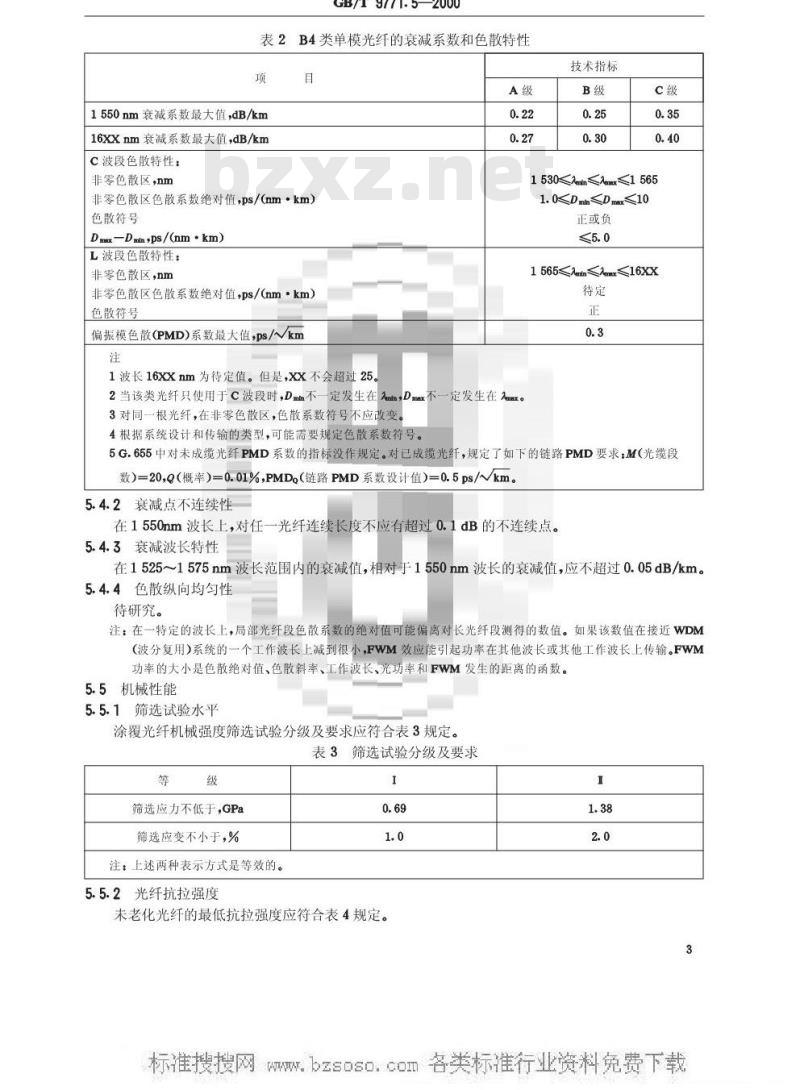

表2B4类单模光纤的衰减系数和色散特性项
1550nm衰减系数最大值,dB/km
16XXnm衰减系数最大值,dB/km
C波段色散特性:
非零色散区,nm
技术指标
1530m非零色散区色散系数绝对值,ps/(nm·km)色散符号
Dmax-Dmln+ps/(nm·km)
L波段色散特性:
非零色散区,nm
非零色散区色散系数绝对值,ps/(nm·km)色散符号
偏振模色散(PMD)系数最大值,ps/~km注
1波长16XXnm为待定值。但是,XxX不会超过25。2当该类光纤只使用于C波段时,Dmm不一定发生在入ntn,Dmax不一定发生在入aax3对同一根光纤,在非零色散区,色散系数符号不应改变。4根据系统设计和传输的类型,可能需要规定色散系数符号。1.0Dmm≤Dm≤10
正或负
15655G.655中对未成缆光纤PMD系数的指标没作规定。对已成缆光纤,规定了如下的链路PMD要求:M(光缆段数)=20,Q(概率)=0.01%,PMDo(链路PMD系数设计值)=0.5ps/Vkm。5.4.2衰减点不连续性
在1550nm波长上,对任一光纤连续长度不应有超过0.1dB的不连续点。5.4.3衰减波长特性
在15251575nm波长范围内的衰减值,相对于1550nm波长的衰减值,应不超过0.05dB/km。5.4.4色散纵向均匀性
待研究。
注:在一特定的波长上,局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果该数值在接近WDM(波分复用)系统的一个工作波长上减到很小,FWM效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离的函数。5.5机械性能
5.5.1筛选试验水平
涂覆光纤机械强度筛选试验分级及要求应符合表3规定。表3筛选试验分级及要求
筛选应力不低于,GPa
筛选应变不小于,%
注:上述两种表示方式是等效的。5.5.2光纤抗拉强度
未老化光纤的最低抗拉强度应符合表4规定。1
W.bzsoso:com光纤标距长度
5.5.3光纤动态疲劳参数
GB/T9771.5—2000
表4未老化光纤的最低抗拉强度
威布尔(Weibull)概率水平
光纤动态疲劳参数na应不小于20。5.5.4光纤翘曲特性参数
光纤翘曲半径R应不小于4m。
5.5.5光纤涂覆层剥离力
剥除涂覆层所需的剥离力其峰值宜在1.3~8.9N范围之内5.6环境性能
5.6.1衰减温度特性
在一60~十85℃范围内,在1550nm波长,涂覆光纤相对于室温允许的附加衰减应不大于0.05dB/km。
浸水性能
光纤试样在23℃土2℃温度下,浸泡在水中30天后,在1550nm波长允许的附加衰减应不大于0.05dB/k
湿热性能
光纤试样在温度为85℃王2℃和相对湿度不低于85%条件下,放置30天后,在1550nm波长允许的附加衰减应不大于0.05dB/km
5.6.4热老化性能
光纤试样在温度为85C±2C条件下,放翼30天后,在1.550nm波长允许的附加衰减应不大于0.05dB/km。
