【国家标准(GB)】 机械产品环境技术要求 干热环境用

GB/T 14093. 5

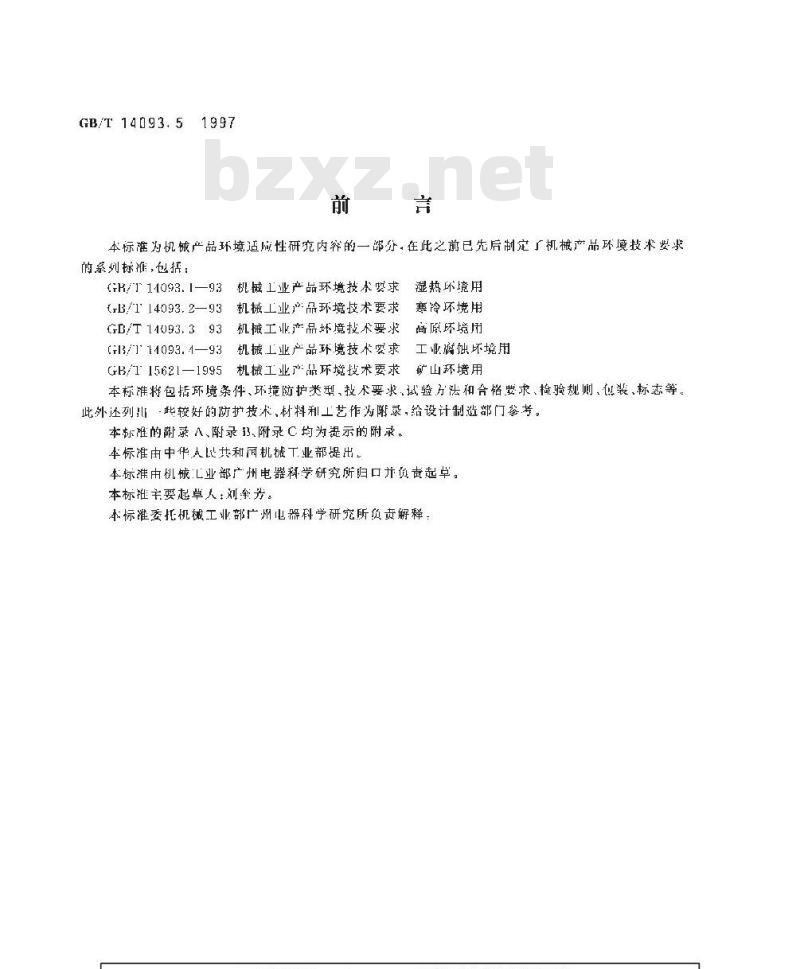

本标准为机械产品环境适成性研究内穿的一部分·在此之前已先后制定了机械产品环境技术要求的系列标准，也括：
湿热环境用
机械工业产品环境技术求
GR/1 11093. —93
寒冷环境用
(B/114093.2—93机械工业品环境技术要求商跟环境用
GB/T 14093.3 934
机械工业产品坏境技术要求
(13/111093.1—93机械工业产品环境技术要求工业腐蚀环境用
GB/11562[一1995机械工业产品环境技术要求矿山环境用
本标准将包括环境条件、环境防护类型，技术要求试验方法和合格要求、检验规则、化装、标志等。此外还列儿·此些较好的防护技术，材料和工艺作为附录，给设计制遗部门参考。本标准的附录A、附录3、附录C均为提示的附录。本标准由中华人民共利国机械工业部提出本标准由机械汇业部广州电器科学研究所归口并负责起卓。本标准主要起草人：刘拿方。
本标滩委托机械工业部广州电器科学研究所负责解释1范围
中华人民共和国国家标准
机械产品环境技术要求
干热环境用
Environmental technical reguirements of machinersproduets for dry heat environmentGB/T 14093.5—1997
本标雅规定了下热坏境用机械产品的环境条件、产品防护类型、技术要求,试验方法,验收规则以及标志、包装、运输和贮存等要求。本标推适用于按CL1797.1电工电子产品口然环境条件温度和湿度“规定的干热气候区使用的-般用途的机械产品。产品的大类包括农机具、内燃机、工程机械、起重运输机械、重型机械、石化通用机、电工产品、仪器仪表、机床工具和通用零部件等。2引用标准
下列标准所包含的条文通过在本标准中引用而构成为本标推的条文。本标准出版时所示版本均为有效：所有的标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：GB2423.1—89电工电子产品基本环境试验规程试验A：低温试验方法(eqvIEC68-2-2.1974)
GB2423.2—89电工电子产品基本环境试验规程试验B：高温试验方法(eqv EC68-2-2:1974)
GB/T2423.4—93电工电子产品基本环境试验规程试验Db：交变湿热试验方法(euv IEC68-2-30:1980)
G13/T2423.5—1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击(1dt IEC68-2-27:1987)
GRB/T2423.10-1995电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动
(正弦）(idt IEC68-2-6:1982)
GB/T2423.1793电工电子产品基本坏境试验规程试验Ka：盐雾试验方法(egv [EC68-2-11:1981)
GB2423.22·87电T.电子产品基术环境诚验规程试验N：温度变化试验方法(eqv IEC68-2-14:1984)
GB/T2423.24—1995电工电子产品环境试验第2部分：试验方法试验 Sa:榄拟地面上的太
阳辑射(idt IEC68-2-5:1975)
GH2423.37一89电工电子产品基本环境试验规程试验L：砂尘试验方法(neq DIN40046:1978)
GB/T2951.15-94电线电缆机械物理性能试验方法浸油试验(GH3836.1—83爆炸性环境用防爆电气设备通用要求国家技术监督局 1 997-12 - 30 批准(eqv JEC 811-2-1:1986)
1998-07-01实施
GB/T 14093.5 1997

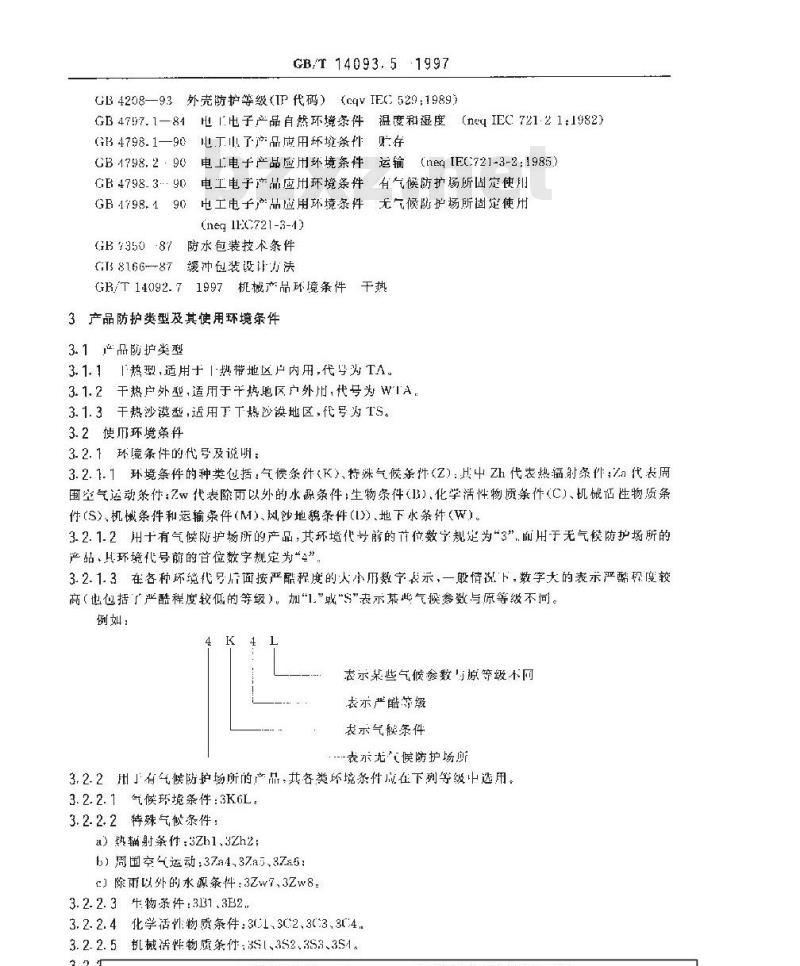

GB 4208—93外壳防护等级(IF代码）（cqvIEC529;1989)GB4757.1—81电1.电子产品自然环境条件：温度和湿度（ne9IEC72121：1982）GB4798.1一90电丁小了产品应用环境条件览存CB4798.2：90电上电子产品应用环境条件运输（neg[EC721-3-2：1985）电工电子产品应用环境条件有气候防护场所固定使用GB 4798-3. 90
GB4798.190
电工电子产品应用环境条件，无气候防护场所固定使用(neg 11721-3-1)
G735087F
防水包装技术条件
G1 8166--87
缓冲包装设诈力法
GR/T14092.71997机械产品环境条件干热3产品防护类型及其使用环境条件3. 1品防护类型
3.1.11热型,适用十1热带地区户内用,代号为TA。3.1.2干热户外型，适用于平热地区户外用，代号为WTA。3. 1.3 干热沙漠型,适用下下热沙漠地区，代号为TS。3.2使而环境条件
3.2.1环境条件的代号及说明：
3.2.1.1环境条件的种类包括：气候条件表示某些气候参数与源等级不
表示严酷等级
表示气麟条件
表亦光气候防护场所
3.2.2用」有气候防护场所的产品,其各类环境条件成在下列等级中选用。3.2.2.1气候环境条件:3K6L。
3.2.2.2特殊气恢条件：
a）热辅射条件：3Zh1.3Zh2；
b）周围空气运动：37a4.37a5、8Zs5：）除雨以外的水源条件：3Zw7、3Zw8。3.2.2.3牛物茶件：3131,3B2，
3.2.2.4化学活性物质条件：301.32.33,34.3. 2. 2. 5机械活性物质条件,3S1、3S2. 3S3、3S1。3.2.4
GB/T 14093.51997

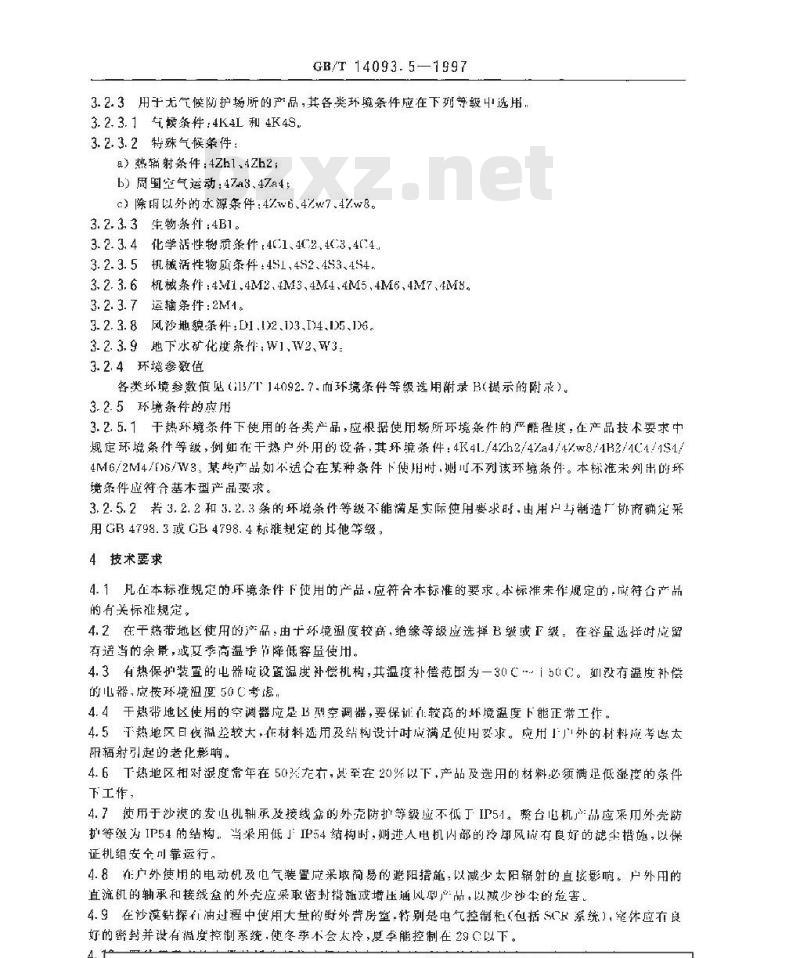

3.2.3用于无气候随护场所的产品，其各类环境条件应在下列等级中选用，3. 2. 3. 1气候条件:4K4L 和 4K4S.3.2. 3. 2 特殊气候条件;
且）热辅射条件：42hl,42h2;
b）周图空气运动：47a3、47n4；c）除雨以外的水源条件：4/w6、47w7.42w8。3.2. 3.3生物条件:4B1。
3. 2. 3.4化学活性物质条件,4G1、4C2.4C3,4C4、3.2.3.5机械活物所条件:4SI、4S2、4S3、4S4.3.2.3.6机械条件：4M1.4M2.4M3、4M4.4M5,4M6、4M7、4M8。3.2.3.7运输条件：2M1。
3.2.3.8风沙地貌条件D1.1)2、1)3.I)41D5、136。3.2.3.9地下水矿化度条件：W1.W2、33.2. 4环境参数值
各类坏境参数值见（i13/T14092.7.而环境条件等级选用附录B（提示的附求）。3.2. 5环晚条件的应用
3.2.5.1干热环境条件下使用的各类产品：应根据使用场所环境条件的严酷程度，任产品技术要求中规定环境条件等级，例如在干热户外用的设备：其坏境条件：4R4L./4Zh2/4Za4/12w8/4H2/4C4/1S1/4M6/2M4/[>6/W3。某些产品如不适合在某种条件下使用附Ⅲ不列该环境条件。本标准未列出的环境条件应符合基本型产品要求。3.2.5.2若3.2.2和3.2.3条的坏境条件等级不能满足实际使用要求时.出用户与制造厂协商确定采用GB4798.3或GB4798.4标雅规定的H他等级。4技术要求
4.1凡在本标准规定的环境条件下使用的产品，应符合本标准的要求。本标准未作规定的，成符合产品的有笑标准规笼。
4.2在干热带地区使用的产品：由十环境温度较高，绝缘等级应选择B缴或F级。在容量选择时应留有适当的余量，或攻季高温卡节降低容量使用。4.3有热保拍装置的电器成设置湿度补偿机构，共温度补偿范为一3C15。如段有温度补偿的心器,应按环境温度50C考虑，4.4干热带地区使用的空调器应是1型空调器，要保证在较高的坏境温度下能正常工作。4.5下热地区夜溢差较大，在材料选用及结构设计时成满足便用获求。应用」外的材料应考患太阳辐射引起的老化影响。
4.6下热地区相对湿度常年在50※无右，鼠至在20%以下，产品及选用的材料必须满足低湿度的条件下工作，
4.7使用于沙漠的发心机轴承及接线的外壳防扩等级应不低丁IP51。整台也机品应采用外壳防护等级为IP54的结构。当采用低」IP54结构时，则进人电机内部的冷却风成有良好的滤尘措趣，以保证机组安全可靠运行,
4.8在广外使用的电动机及它气装置应采取简易的避阳措施，以减少太阳辑射的直接影响。户外用的直流机的轴承和接线盒的外壳应采取密封措施或增压通风型品，以碱少沙尘的危害。4.9在沙藻钻探行油过程中使用大量的野外营房室，特别是电气控制柜（包括S察统），案体应有良好的密封并设有覆度控制系统.使冬季不会太冷，夏季能控制在29C以下。4.
GB/T74093.5--1997
4.11称动式野外营磨外兖结扪应有足够强度，外壳应具有良好附荐力的油层惑防护层。油漆层的颤色宜选用较浅的，以赋少太阴辐射的影响。4.12干热沙漠地区.,特别是沙模钻探使用的电缆应选用耐候、耐油、耐寒，柔软且可承受较大机械外力的重型橡衰电缆
4.13电继应满足较高环境温度下的使用要求,选型及引算时应留有足够量。4.14干热地区夏季地表温度可达70，电缆不宜直接置丁沙地表面，应安置在防护性能较好的电缆桥架上。经野外营房连接钻机的电經,考虑较嫩繁搬江和梯架折叠搬迁的要求4.15沙漠运输紊件恶劣，包装必须牢固，必要时要有防爱和防倾例措施。4.16在钻井危险区用的也气设备，应达到相应防爆等级要求。5试验方法
5.1 一般要求
用十「热带地区的机械产品在基本性能试验合格后,应根据各类产品受·「热环境因素影响的敏撼程度，选瑕和应的环境试验项目,对产品进行人工模拟环境试验。需进行的坏境试验项目，试验严酷程度等级应根据产品的使用环境条件，运行要求等由各产品标准规定：产品、材料或零部件试验后的检测内容见附录（（提示的附录）
5. 2 试验项目
表1列出可供产品选用的环境试验项月表 1 坏境试验项目表
试验项目名称
低温试验
高温试验
源热试验
振动(正弦)试验免费标准bzxz.net
益雾试验
域验方法标准
GB 2423. 1
GE 2123. 2
GB 2423. 4
CB 2423. 10
GB 2423. 17
或验严酷等载
度- 40 ℃、— 25 ℃
持续时间：2h,16h。
温 度:85'℃、70'℃、
持续时间：2h、1611、
72h,96h
编度~30℃
机对湿度：93%二
持续时 间, 2d, 6d、
试验的期娠范围,娠
幅佗及持续时间出
Fe试验中选定
氢化钠浓度：5%=
试验周期，24h，4.8h、
简要说明
环境条性等级
3M1---3M8
4M1~-4M8
4C2.4C37/4CA
应用说明
用于户内外的产品
在低温条件下的适应
当特殊浆件为 3Zh2
或 4Zh2 时,应考虑进
行此项试验
持续时间由专业产
品撬定
产品或元器件耐振
性能的适应性及评价
其结构的完好性
零部件电链层及化
学覆盖层工艺考核
试验项目名称
太阳翔射试将
（婆QUV试验）
外壳随护试验
外壳防护试验
浸油试
温度变化试验
运摘验
防焕试验
试验方法标准
CB 2423. 24
GB4209
GB4208
GB/T 2591.15
GH 2423. 22
GB 4798.2
CB 3836. 1
GB/T 14093.5—1997
表1宪)
试验严酷等级
简要说明
环境条件等级
每·周期辆射总盘
为 8. 96、22. 4、26,
88kwh/m*
周期:3d、10d、5 6d
1 ~ 4 级防固体异物
5~-6级防试验
1--2级防水试验
H级防水试验
4裂防水虚验
5级防水试验
ASTM2 号迪或 20
号机油。接电线电缆
规定的试验温度和
- -30 C--55 C(3mn)
3S1.3S2,4S1,1S2
3S3.3S4-4S3.4S4
3z（防消）
3Zw8（淋水）
3K6L.4K41.
具体按试验曲线，10
3K6L.4K4L
：按2M2要求
：按标准进行
3K6L.1KiL
3K61.,4K41.
应用说明
考核产品及材料在
受太阳辐射下产生的
热、机械、化学、电等方
面的效应
考核产品外壳防间
体异物的能力。
考核产品外亮防尘
考核垂直及当外壳
以正常位暨频斜 15'内
重直满水的产品外壳
防水能力。
考核与垂直成60范
围以内淋水的产品外
充防水能力。
考核产品外壳防任
何方向减水能力。
考核产品外壳防任
何方向质水能力
考核电线电缆橡皮.
料绝续和护套的研
油能力和绝缘水平
考核电工电子产品
或材料在温度剧变
化状况下的适应性
考核产品、器件包装
对运摘的适应性
考核电气设备足否
达到防强要求
6检验规则
GB/T 14093.51997
6.1人工模拟环境试验可作为干热型产品的型式试验。产品经环境试验后的考核标准由产品标准规定。
6.2人工模拟环境试验允许从同结构同材料、向上艺的系列产品中选取有代表件的产品进行试验，如试验合格.则认为同结构、同材料，同工艺的产品均合格：6.3对1人、中型产品及不要求用整机进行人T模拟环境试验时，许用产品零部件或模拟件进行试验，具体要求可出专业标准规定。6.4送试产品或以乐部件，模拟件代替成品进行人工模拟环境试验时，其数整山产品标准规定，但对力较小型的产品或零部件一股都规定为2-~3件。6.5经环境试验后的材料、零部件或产品，应对其受影响的主要性能进行检验，检验项目由各产品标准规定。
6.6经人工模拟环境试验合格的产品或零部件，经过修整后仍作为产品出厂。了标志、包装和贮存
7.1下热型机械产品防扩类型成在产品型号中加以标期，即在产品型号后加环境代号“TA\或\TS\。7.21热沙漠地区使用的产品，道路运输条件较差，包装必须举靠。可参考GB7350和GB8166有关包装要求规定。产品运输环境茶件应根据GB4798.2确定其坏境参数的严酷等级。7.3产品应贮存在通风：没有腐蚀性气体的场所。如贮存在露天条件下，则要避免太阳直接照射及风沙的侵装。产品贮存坏境条件应报据心B4798.1确定其环境参数的严酷等级，GB/1 14093.5—1997
驸录A
（携尔的附录）
干热环境用机械产品环境防护技术要点A1为减少高温及沙尘对电气没备的影响.在沙漠附近，特别是沙漠钻探设备中，应疤控制开关，仪表、继电器，接触器等策中于密封较好的室内或控制柜车箱内，夏季要采取降摄，而冬季则要加热，使室内尽可能保持在1n℃0FC的范围内。
A2在发中机引人的通风冷却进处，一定要加装滤尘器，由于高处的含沙尘量较少，校风口尽可能安装在较高位觉：
A3在下热沙漠地区钻操的固控条统的周围，是操作他险区域：有可能出现易爆易燃气休，因而在该处范周内选用的电气设欲属是防爆型A41热地区太阳输射渠烈，油漆容易Ⅱ裂，塑料容易老化，变形。用丁户外场所的设备，尽可能采取一些简易的遮阴措施，避免引起较高的渐加温升而损坏设备，A5风沙是干热沙漠中最大的危害，说.日塔克拉玛沙漠的沙尘极其细小，婴求设备其有良的密封，即使不能密封的地方亦要聚取围挡措施，在工作区附近巅射地下水，减少沙尘飞扬，也可以降低沙尘的影啊：
A6沙没干热地区H夜温差叫达30~-40C·以效引起某此备内部牛成凝露水，断续工作的密母设备要考虑凝露水积聚的排出。
A了我热地区处于高纬度区域，冬季最低气温可达·30C，因而材料选用和以内燃机为动力的机被要考虑低甜的影响。
A81热地区降雨鼠极少，以及带年相对湿度在50%以下，夏套更长时间在20%左布，空气十分干燥，木质材料很容易开裂·变油漆层容易龟裂，宜选用硝基的面漆材料，附录B
提示的附录）
选择环境条件等级的说明
B1气候条件等级
气候条件等级本标准列出有气候防扩场所灯3K61.+无气候防扩场所为4K4L或4K4S，B2生物条件等级
植物的危害（真菌,菌）可不考患，标谁只列3B1,2和 4I1,即啮齿动物和其他危法产品的动物:FT蚁除外。B3化学活性物质条件
3CI、1C1本等缀应用在有较少的丁业活性物质中等交通运愉的乡村利城地区。3C2、4C2本等级成用在-般程度的污染，工业括性物质分布举个地区或交通繁忙的城镇：3:3.463本等级成用于靠近有工业牛产的化学污染的场所，3C4.1本等级成用1工业牛产车问内部，川能出现商表度的化学污染物质场所B4机械活性物质条件等级
GB/T 14093.5-1997
352本等缀应用于无随尘设璇和不靠班抄尘源的场所，3S3本等级应用于近、尘源的所。354本等级用于由期工中产生沙和尘的场所，或地理上位丁多风砂和灰尘的场所。451本等级虚用于不靠近钞源的多村地区。4S2本等成用于有钞或尘源的地区。453本等级应用于因理位置上属了有风砂或空气中有灰尘的地区。154本等级应用于因地理上或生产条件引起的空气中经常有高含量的沙和尘的地区，B5机械条件
3M1,3M2,4M1,4M2应用于能够防止明显的振动和冲未的场所。3M3、4M3 应用于能够随止明显的娠动,但可受到爆破,打桩等引起冲击的场所。3M4,4M4应用于出机器或行敏的车辆引起的振动的场所或出于爆破,打桩等引起冲击的场所。3M5,4M5、3M6、4M6应用于山于机器或行融车辆引起的摄动或附近的机械,传送带等引起的大能重卡场所。
3M7.4M7,3M8、4M8应用十产品直接安装在机械上，由机械本身引起有大能量的振动和冲击的场所。
注：其他几个案件如运輪条性、风沙地貌、地下水条件出用户与设计制造部门具体商定B6应用举例
产品名称：柴油发电机组
使用场所：新盟库尔勒发电厂
户内气候;干热
环境条件总代号为，3K6L/3Zh2/3Za6/3Zw8/3B2/3C3/8S8/3M7。附录C
(提示的附录）
环境试验检测内容
1本标准列出于一项试验，各产品可根据环境条件对产品的影响选择必要的试验。环境试验后的捡测内容见表1.
试验项
低温试验
商温域验
凝热试验
盐穿试验
起动性能
机械性能
检测内容推荐表
检测内容
油料及润骨油性能
材料及电气设备性能
电气性能、材料改防护工艺
金属镀层,外观
应用说明
以内燃机为动力的机械产品,蓄电池,小电机等性能考校。
橡胶、塑料、金属材料及焊接件的性能。油脂及越压系统、燃料轴等
材料及电气设备耐抗高温的能力考蕊潮距紊性下产品的适应性及防护能力
考核外壳防护工艺及零部件电链层及化学美院中
武验项目
太阳辐射试验
外壳陆护试验
防爆试验
振动（正兹）试验
温度变化试验
说袖试验
运输试验
GB/T 14093.5
表C1(完）
材料性能及电气温升
虚用说调
考核表面龄体层的防老化性能，电气的附加温升
检餐图体或水是否仅人壳体内
防碍要求能否达到
元件或产品变形开裂.结构状况
材料或产品性能及外规
电线电缆抗张强度和断裂伸长率变化产品或器件的防护包装
防固体异物构密封性能的防尘或助水性能
考校电气设各监达到的凝求
考核元器件或产品对振动环境的适应性考核材料或产品对温度急剧变化的适应性
考核产品或材料对油污环境的适应性考接产品或器件或包装件在运输条件下的防护能小
