【国家标准(GB)】 民用蜂窝煤

中华人民共和国国家标准
GB/T13593—92
民用蜂窝煤
Civil honeycomb briquet
1992-08-15发布
国家技术监督局
1993-05-01实施

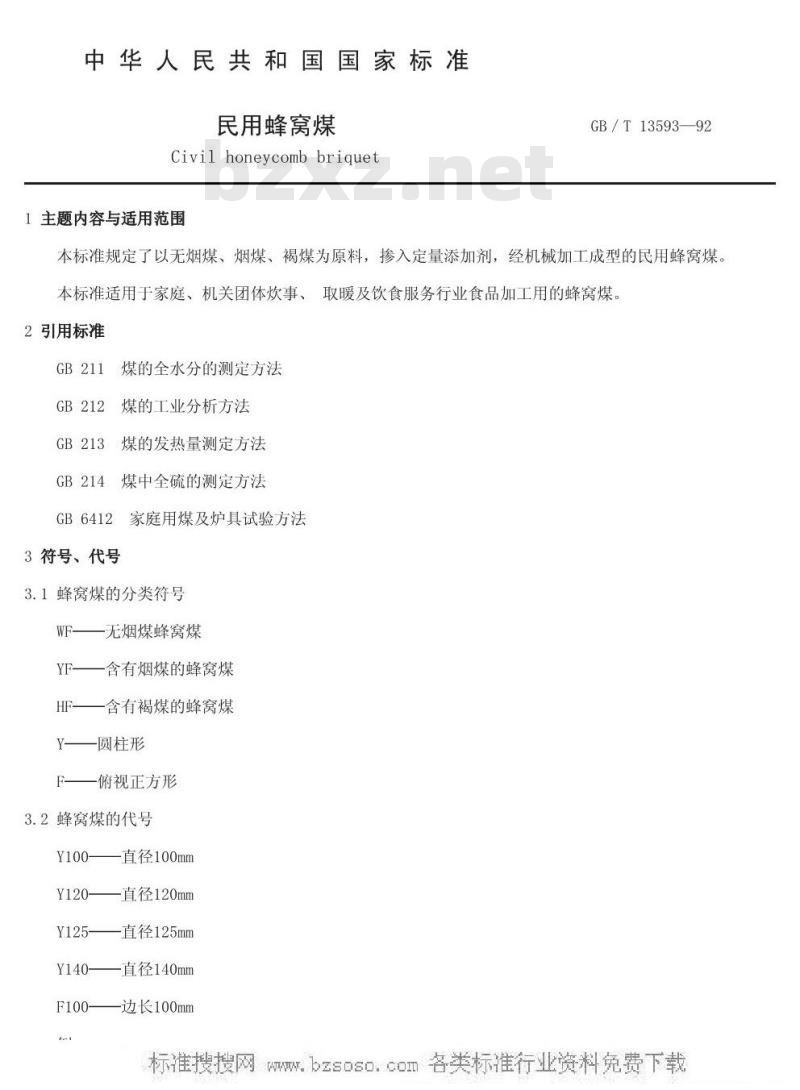

W.中华人民共和国国家标准
民用蜂窝煤
Civil honeycomb briquet
1主题内容与适用范围
GB/T13593—92
本标准规定了以无烟煤、烟煤、褐煤为原料，掺入定量添加剂，经机械加工成型的民用蜂窝煤。本标准适用于家庭、机关团体炊事、取暖及饮食服务行业食品加工用的蜂窝煤，2引用标准
GB211煤的全水分的测定方法
GB212煤的工业分析方法
煤的发热量测定方法
GB214煤中全硫的测定方法
GB6412
2家庭用煤及炉具试验方法
3符号、代号
3.1蜂窝煤的分类符号
WF——无烟煤蜂窝煤bzxZ.net
YF——含有烟煤的蜂窝煤
HF——含有褐煤的蜂窝煤
Y——圆柱形
F——俯视正方形
3.2蜂窝煤的代号
一直径100mm
—直径120mm
一直径125mm
一直径140mm
-边长100mm

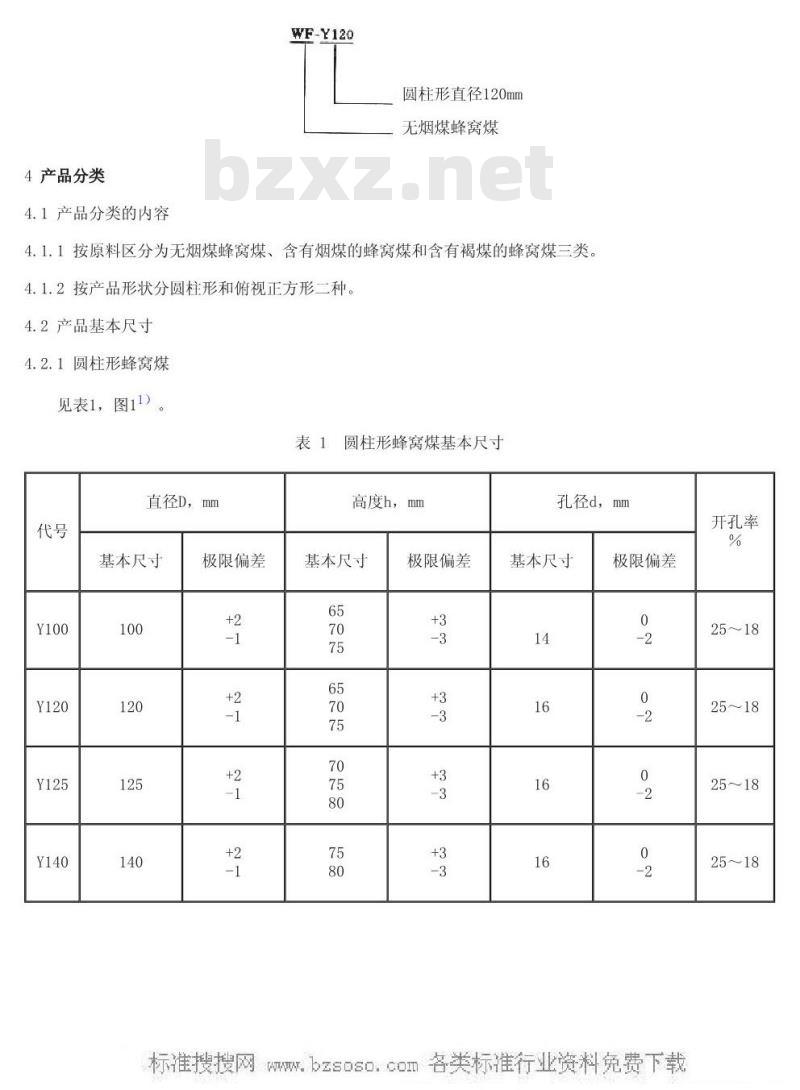

W.bzsoso.cOm4产品分类
4.1产品分类的内容
WF-Y120
圆柱形直径120mm
无烟煤蜂窝煤
4.1.1按原料区分为无烟煤蜂窝煤、含有烟煤的蜂窝煤和含有褐煤的蜂窝煤三类4.1.2按产品形状分圆柱形和俯视正方形二种。4.2产品基本尺寸
4.2.1圆柱形蜂窝煤
见表1，图11）。
表1圆柱形蜂窝煤基本尺寸
直径D，mm
基本尺寸
极限偏差
高度h，mm
基本尺寸
极限偏差
孔径d，mm
基本尺寸
极限偏差
Wbzsoso，cO开孔率

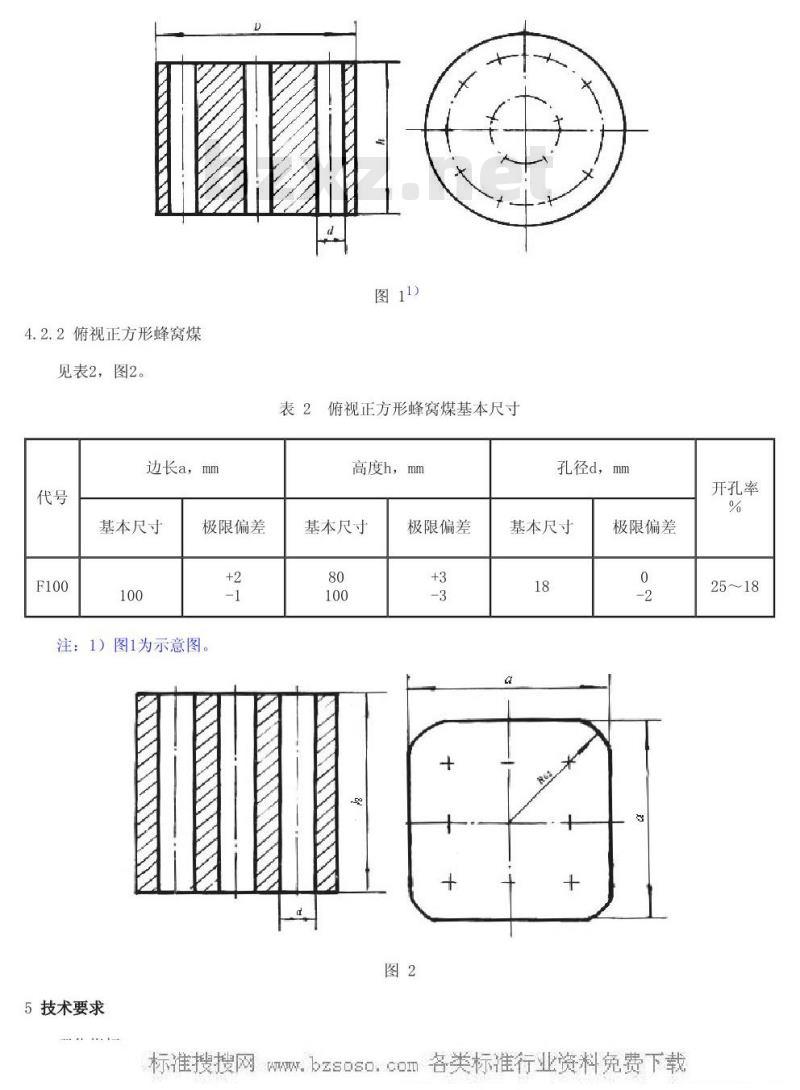

4.2.2俯视正方形蜂窝煤
见表2，图2。
边长a，
基本尺寸
极限偏差
注：1）图1为示意图。
5技术要求
图11)
表2俯视正方形蜂窝煤基本尺寸
高度h，
基本尺寸
极限偏差
孔径d，mm
基本尺寸
极限偏差
W.开孔率

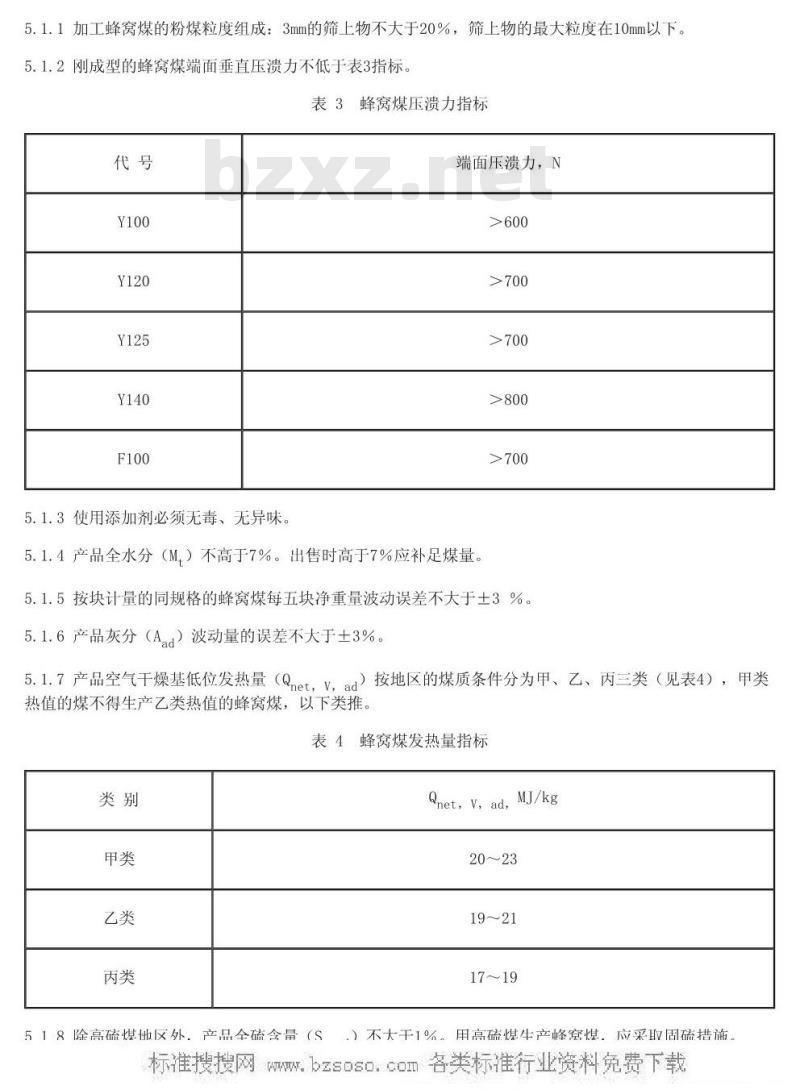

5.1.1加工蜂窝煤的粉煤粒度组成：3mm的筛上物不大于20%，筛上物的最大粒度在10mm以下，5.1.2刚成型的蜂窝煤端面垂直压溃力不低于表3指标，表3蜂窝煤压溃力指标
5.1.3使用添加剂必须无毒、无异味。端面压溃力，N
5.1.4产品全水分（M）不高于7%。出售时高于7%应补足煤量。5.1.5按块计量的同规格的蜂窝煤每五块净重量波动误差不大于士3%。5.1.6产品灰分（Aad）波动量的误差不大于土3%。5.1.7产品空气干燥基低位发热量（Qnet，V，ad）按地区的煤质条件分为甲、乙、丙三类（见表4），甲类热值的煤不得生产乙类热值的蜂窝煤，以下类推。表4蜂窝煤发热量指标
Qnet，V，ad，MJ/kg
20～23
518除高硫煤地区外：产品全硫含量（S）不大于1%，
用高硫煤牛产峰窝煤应采取固硫措施com5.1.9产品空气干燥基挥发分（Vad）应符合表5要求。表5蜂窝煤挥发分指标
5.2用于加工蜂窝煤的粉煤不应含有影响加工和燃用的异物5.3外观质量
5.3.1表面光洁平整，无残缺、破损、裂纹，5.3.2两端面高度偏差不大于3mm。5.3.3蜂窝孔应垂直畅通，单孔垂直偏斜度不大于3mm，6检验方法
6.1产品基本尺寸检验用标准量具。6.2产品重量检验用感量0.1称量5000g的标准衡器。6.3发热量的测定按GB213进行。6.4全水分的测定按GB211进行。6.5灰分的测定按GB212进行。
6.6全硫的测定按GB214进行。
6.7产品垂直端面压溃力用型煤压力仪测定，当压力表值达表3规定时，10s不变形、无裂纹。6.8加工蜂窝煤的粉煤的粒度检验按规范取有代表性的粉煤，用标准筛进行振动筛分。6.9外观质量检测
6.9.1对5.3.1采取目测。
6.9.2蜂窝煤端面高度偏差的检验：将蜂窝煤置于一平面上，每隔90°用标准钢板尺检测其四点高度。6.9.3蜂窝煤孔垂直度偏斜的检验：以外径定位的同类型蜂窝孔模板，复合于上下端面对孔检测，检测蜂窝煤孔之间的位移偏差。
W7检测规则
7.1出厂检验
7.1.1产品出厂时需由质检人员按标准对5.1.2、5.1.5、5.3检验合格后方可出厂。7.1.2对5.1.2、5.1.5、5.3检验为每台蜂窝煤成型机上每班抽查2次，7.2型式检验
7.2.1型式检验在下列情况下进行：a。每季进行一次；
b．煤质发生较大变化时。
7.3抽样规则
7.3.1每台蜂窝煤成型机任意抽5块进行测定7.4判定规则
7.4.1产品发热量、重量为检验关键项，必须全部合格。7.4.2经过检验，关键项全部合格，其余项次合格率达85%以上，称为合格产品，否则应复验，经复验仍达不到要求，称为不合格产品。8运输与储存
8.1蜂窝煤在运输中应防雨、防霜冻、防碰撞，有条件的应采取装箱（筐）运输。8.2蜂窝煤应在室内储存，地面要干燥，要有防冻措施。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
